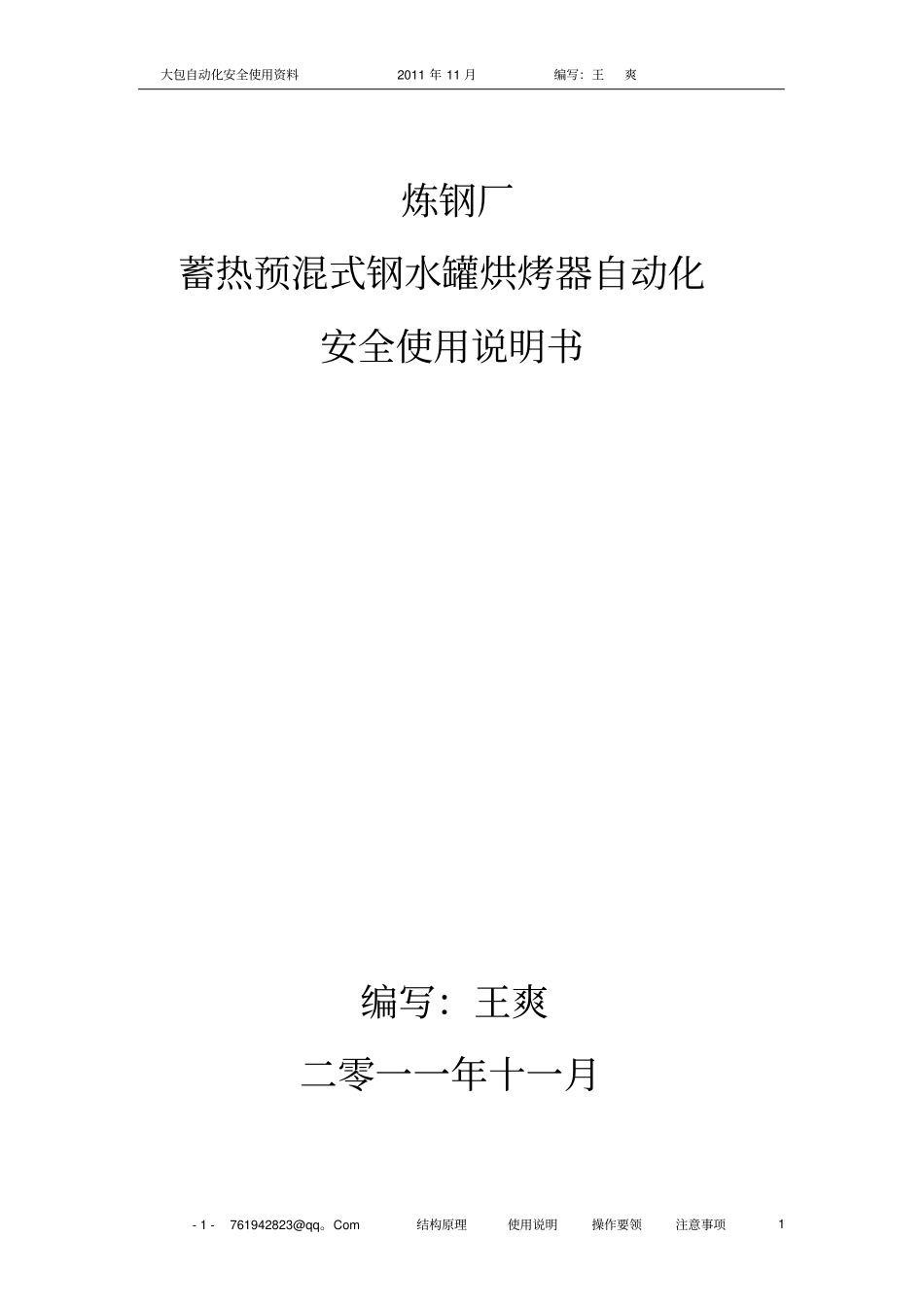

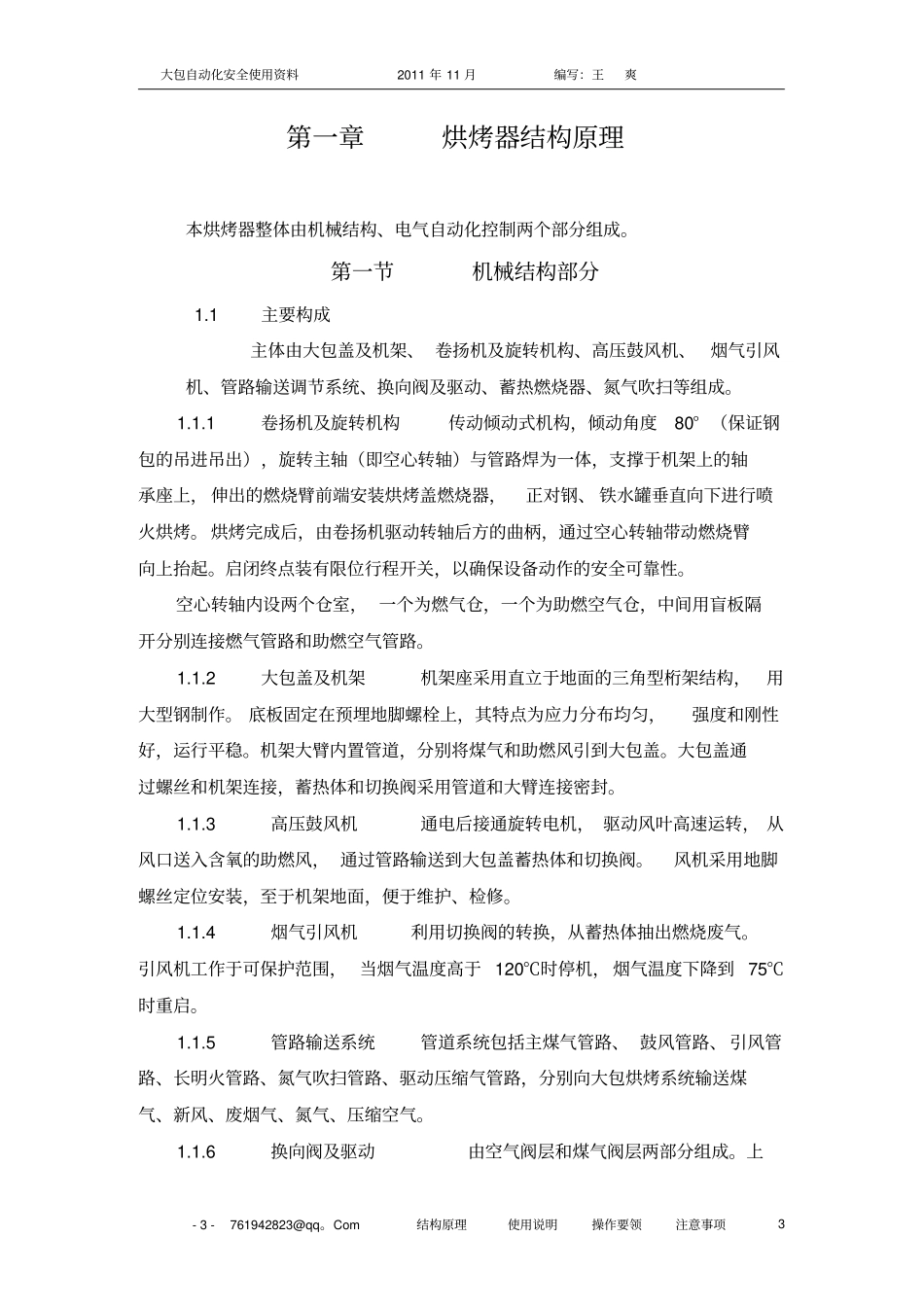

大包自动化安全使用资料2011年11月编写：王爽-1-761942823@qq。Com结构原理使用说明操作要领注意事项1炼钢厂蓄热预混式钢水罐烘烤器自动化安全使用说明书编写：王爽二零一一年十一月大包自动化安全使用资料2011年11月编写：王爽-2-761942823@qq。Com结构原理使用说明操作要领注意事项2目录第一章烘烤器结构原理第一节机械机构部分第二节电气自动化控制部分第二章烘烤器上位机第一节上位机组成第二节上位机使用第三节烘烤界面参数设置第三章烘烤器操作规程第一节安全操作规则说明第二节操作步骤第三节自动化烘烤操作说明大包自动化安全使用资料2011年11月编写：王爽-3-761942823@qq。Com结构原理使用说明操作要领注意事项3第一章烘烤器结构原理本烘烤器整体由机械结构、电气自动化控制两个部分组成。第一节机械结构部分1.1主要构成主体由大包盖及机架、卷扬机及旋转机构、高压鼓风机、烟气引风机、管路输送调节系统、换向阀及驱动、蓄热燃烧器、氮气吹扫等组成。1.1.1卷扬机及旋转机构传动倾动式机构，倾动角度80°（保证钢包的吊进吊出），旋转主轴（即空心转轴）与管路焊为一体，支撑于机架上的轴承座上，伸出的燃烧臂前端安装烘烤盖燃烧器，正对钢、铁水罐垂直向下进行喷火烘烤。烘烤完成后，由卷扬机驱动转轴后方的曲柄，通过空心转轴带动燃烧臂向上抬起。启闭终点装有限位行程开关，以确保设备动作的安全可靠性。空心转轴内设两个仓室，一个为燃气仓，一个为助燃空气仓，中间用盲板隔开分别连接燃气管路和助燃空气管路。1.1.2大包盖及机架机架座采用直立于地面的三角型桁架结构，用大型钢制作。底板固定在预埋地脚螺栓上，其特点为应力分布均匀，强度和刚性好，运行平稳。机架大臂内置管道，分别将煤气和助燃风引到大包盖。大包盖通过螺丝和机架连接，蓄热体和切换阀采用管道和大臂连接密封。1.1.3高压鼓风机通电后接通旋转电机，驱动风叶高速运转，从风口送入含氧的助燃风，通过管路输送到大包盖蓄热体和切换阀。风机采用地脚螺丝定位安装，至于机架地面，便于维护、检修。1.1.4烟气引风机利用切换阀的转换，从蓄热体抽出燃烧废气。引风机工作于可保护范围，当烟气温度高于120℃时停机，烟气温度下降到75℃时重启。1.1.5管路输送系统管道系统包括主煤气管路、鼓风管路、引风管路、长明火管路、氮气吹扫管路、驱动压缩气管路，分别向大包烘烤系统输送煤气、新风、废烟气、氮气、压缩空气。1.1.6换向阀及驱动由空气阀层和煤气阀层两部分组成。上大包自动化安全使用资料2011年11月编写：王爽-4-761942823@qq。Com结构原理使用说明操作要领注意事项4部用于鼓风新风和引风烟气的通道切换，下部用于主煤气周期性切换。其工作周期为15秒至30秒。其驱动由换向电磁阀、中型气缸、压缩气管组成。1.1.7蓄热燃烧器此乃烘烤效果好坏、能源消耗高低的关键部件。原理是燃气与助燃空气经各自的仓室反方向旋转，经多级半预混再喷出后继续混合燃烧，增加燃气与助燃空气之间的接触面积，既能达到最佳掺混，燃气充分燃烧，又能提高火焰强度和喷射速度。克服了普通烧嘴燃烧不充分，火焰强度低的缺点。预混后的主火从其烧嘴里喷出，跟随切换阀的转换，对大罐进行烘烤。1.1.8氮气吹扫通过控制氮气电磁阀，对蓄热燃烧器内的残余煤气进行吹扫，消除烟气的放炮爆鸣。具体的操作为开机先进行氮气吹扫，再开启煤气；关机时，煤气切断后氮气吹扫启动，并延时20秒关闭。1.2蓄热式燃烧器的工作原理如图所示,从鼓风机出来的常温空气由换向阀切换进入蓄热式燃烧器A后,在经过蓄热式燃烧器B(陶瓷球或蜂窝体)时被加热，在极短时间内常温空气被加热到接近包壁温度（一般比包温低50～100°C）。被加热的高温空气通过蓄热陶瓷后，和主煤气在烧嘴口进行预混合，主煤气在高温含氧空气的推动下实现燃烧；与此同时，炉膛内燃烧后的热烟气经过另一个蓄热式燃烧器B排入大气，炉膛内高温热烟气通过蓄热式燃烧器B时，将显热储存在蓄热式燃烧器B内，然后以低于150°C的低温烟气经过换向阀排出。工作温度不高的换向阀以一定的频率进行切换，使两个蓄热式燃烧器处于蓄大包自动化安全使用资料2011年11月编写：王爽-5-761942823@qq...
