熔铸锆刚玉制品与使用VIP免费

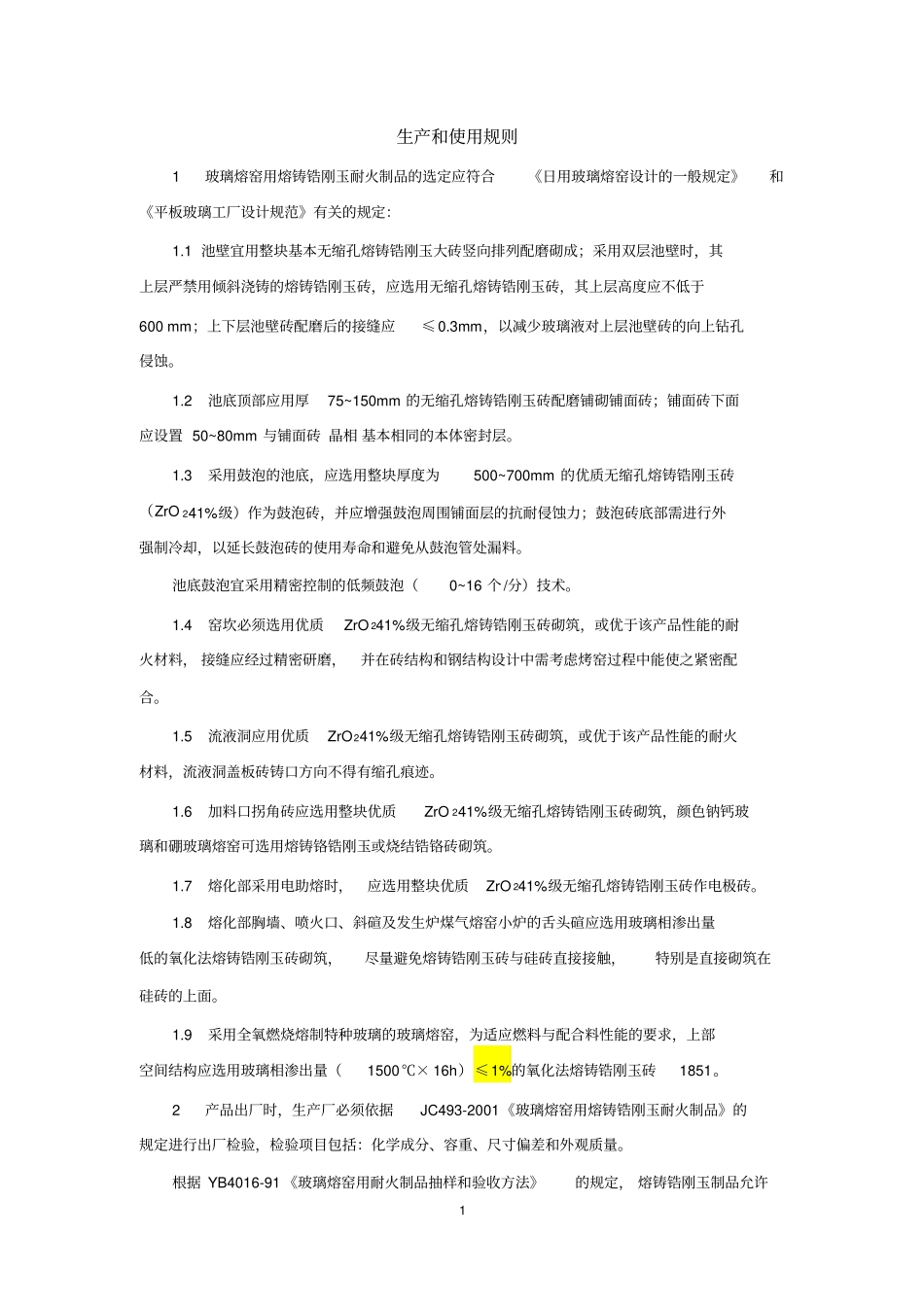

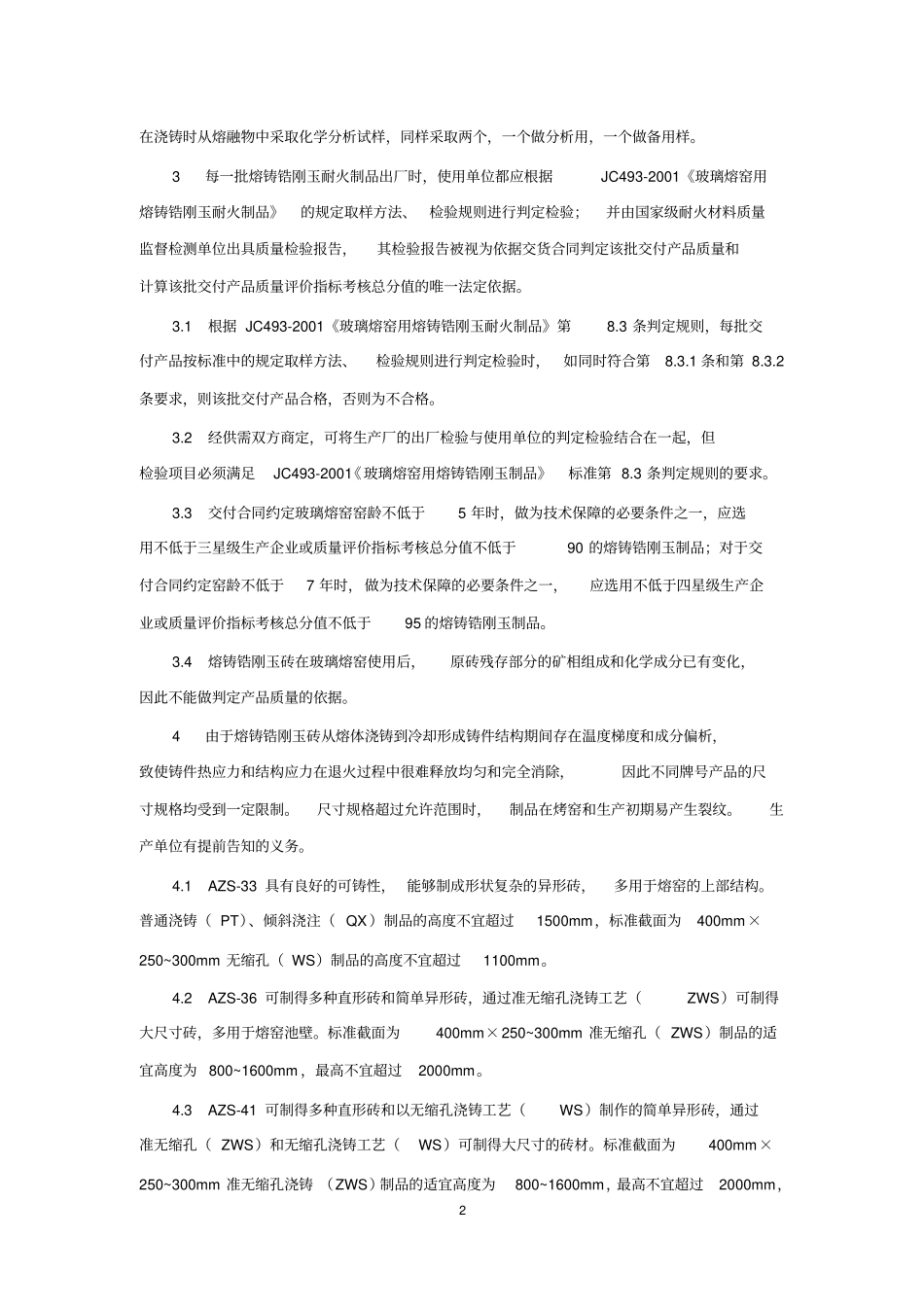

1生产和使用规则1玻璃熔窑用熔铸锆刚玉耐火制品的选定应符合《日用玻璃熔窑设计的一般规定》和《平板玻璃工厂设计规范》有关的规定：1.1池壁宜用整块基本无缩孔熔铸锆刚玉大砖竖向排列配磨砌成；采用双层池壁时，其上层严禁用倾斜浇铸的熔铸锆刚玉砖，应选用无缩孔熔铸锆刚玉砖，其上层高度应不低于600mm；上下层池壁砖配磨后的接缝应≤0.3mm，以减少玻璃液对上层池壁砖的向上钻孔侵蚀。1.2池底顶部应用厚75~150mm的无缩孔熔铸锆刚玉砖配磨铺砌铺面砖；铺面砖下面应设置50~80mm与铺面砖晶相基本相同的本体密封层。1.3采用鼓泡的池底，应选用整块厚度为500~700mm的优质无缩孔熔铸锆刚玉砖（ZrO241%级）作为鼓泡砖，并应增强鼓泡周围铺面层的抗耐侵蚀力；鼓泡砖底部需进行外强制冷却，以延长鼓泡砖的使用寿命和避免从鼓泡管处漏料。池底鼓泡宜采用精密控制的低频鼓泡（0~16个/分）技术。1.4窑坎必须选用优质ZrO241%级无缩孔熔铸锆刚玉砖砌筑，或优于该产品性能的耐火材料，接缝应经过精密研磨，并在砖结构和钢结构设计中需考虑烤窑过程中能使之紧密配合。1.5流液洞应用优质ZrO241%级无缩孔熔铸锆刚玉砖砌筑，或优于该产品性能的耐火材料，流液洞盖板砖铸口方向不得有缩孔痕迹。1.6加料口拐角砖应选用整块优质ZrO241%级无缩孔熔铸锆刚玉砖砌筑，颜色钠钙玻璃和硼玻璃熔窑可选用熔铸铬锆刚玉或烧结锆铬砖砌筑。1.7熔化部采用电助熔时，应选用整块优质ZrO241%级无缩孔熔铸锆刚玉砖作电极砖。1.8熔化部胸墙、喷火口、斜碹及发生炉煤气熔窑小炉的舌头碹应选用玻璃相渗出量低的氧化法熔铸锆刚玉砖砌筑，尽量避免熔铸锆刚玉砖与硅砖直接接触，特别是直接砌筑在硅砖的上面。1.9采用全氧燃烧熔制特种玻璃的玻璃熔窑，为适应燃料与配合料性能的要求，上部空间结构应选用玻璃相渗出量（1500℃×16h）≤1%的氧化法熔铸锆刚玉砖1851。2产品出厂时，生产厂必须依据JC493-2001《玻璃熔窑用熔铸锆刚玉耐火制品》的规定进行出厂检验，检验项目包括：化学成分、容重、尺寸偏差和外观质量。根据YB4016-91《玻璃熔窑用耐火制品抽样和验收方法》的规定，熔铸锆刚玉制品允许2在浇铸时从熔融物中采取化学分析试样，同样采取两个，一个做分析用，一个做备用样。3每一批熔铸锆刚玉耐火制品出厂时，使用单位都应根据JC493-2001《玻璃熔窑用熔铸锆刚玉耐火制品》的规定取样方法、检验规则进行判定检验；并由国家级耐火材料质量监督检测单位出具质量检验报告，其检验报告被视为依据交货合同判定该批交付产品质量和计算该批交付产品质量评价指标考核总分值的唯一法定依据。3.1根据JC493-2001《玻璃熔窑用熔铸锆刚玉耐火制品》第8.3条判定规则，每批交付产品按标准中的规定取样方法、检验规则进行判定检验时，如同时符合第8.3.1条和第8.3.2条要求，则该批交付产品合格，否则为不合格。3.2经供需双方商定，可将生产厂的出厂检验与使用单位的判定检验结合在一起，但检验项目必须满足JC493-2001《玻璃熔窑用熔铸锆刚玉制品》标准第8.3条判定规则的要求。3.3交付合同约定玻璃熔窑窑龄不低于5年时，做为技术保障的必要条件之一，应选用不低于三星级生产企业或质量评价指标考核总分值不低于90的熔铸锆刚玉制品；对于交付合同约定窑龄不低于7年时，做为技术保障的必要条件之一，应选用不低于四星级生产企业或质量评价指标考核总分值不低于95的熔铸锆刚玉制品。3.4熔铸锆刚玉砖在玻璃熔窑使用后，原砖残存部分的矿相组成和化学成分已有变化，因此不能做判定产品质量的依据。4由于熔铸锆刚玉砖从熔体浇铸到冷却形成铸件结构期间存在温度梯度和成分偏析，致使铸件热应力和结构应力在退火过程中很难释放均匀和完全消除，因此不同牌号产品的尺寸规格均受到一定限制。尺寸规格超过允许范围时，制品在烤窑和生产初期易产生裂纹。生产单位有提前告知的义务。4.1AZS-33具有良好的可铸性，能够制成形状复杂的异形砖，多用于熔窑的上部结构。普通浇铸（PT）、倾斜浇注（QX）制品的高度不宜超过1500mm，标准截面为400mm×250~300mm无缩孔（WS）制品的高度不宜超过1100mm。4.2AZS-36可制得多种直形砖和简单异形砖，通过准无缩孔浇铸工艺...
