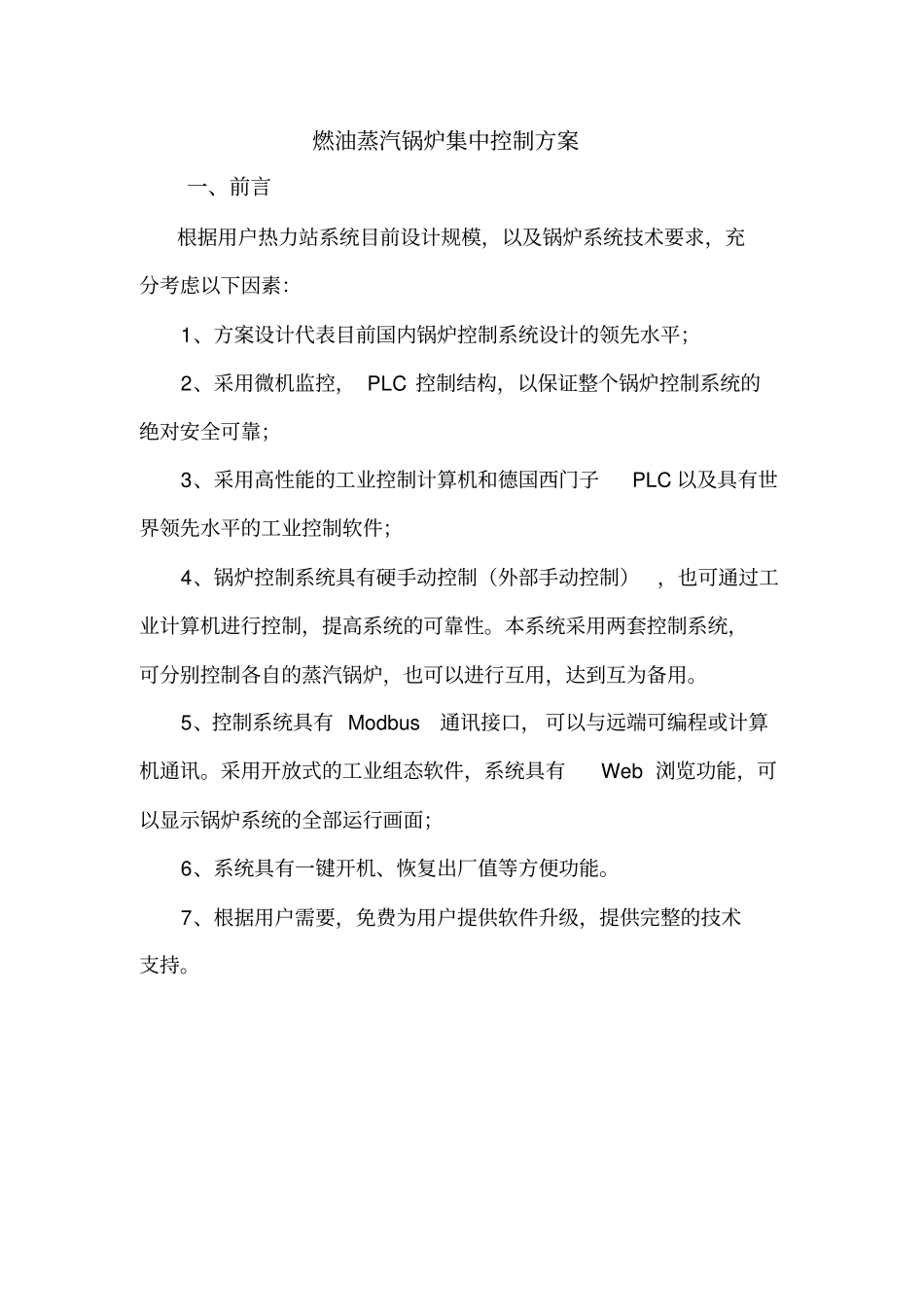

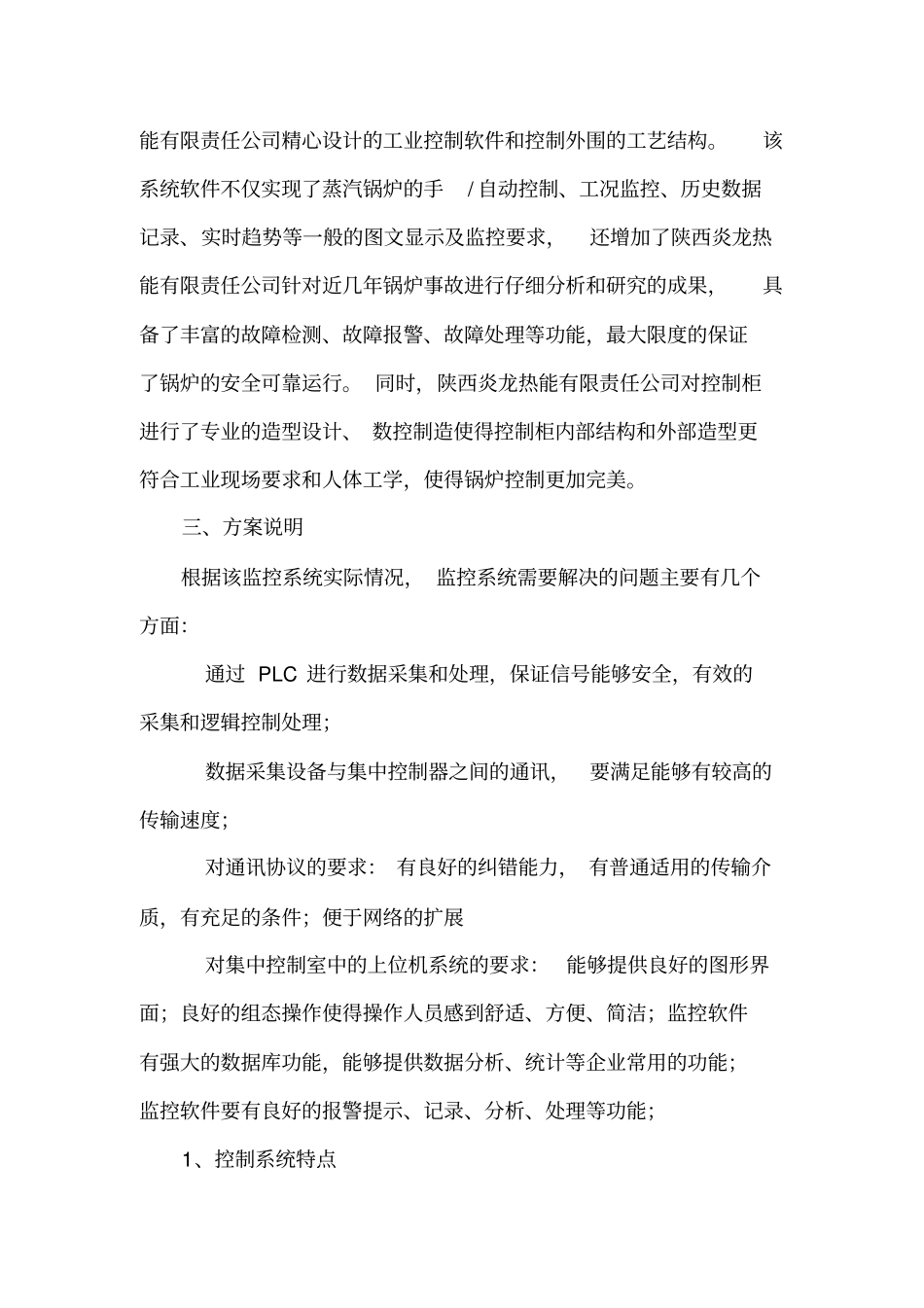

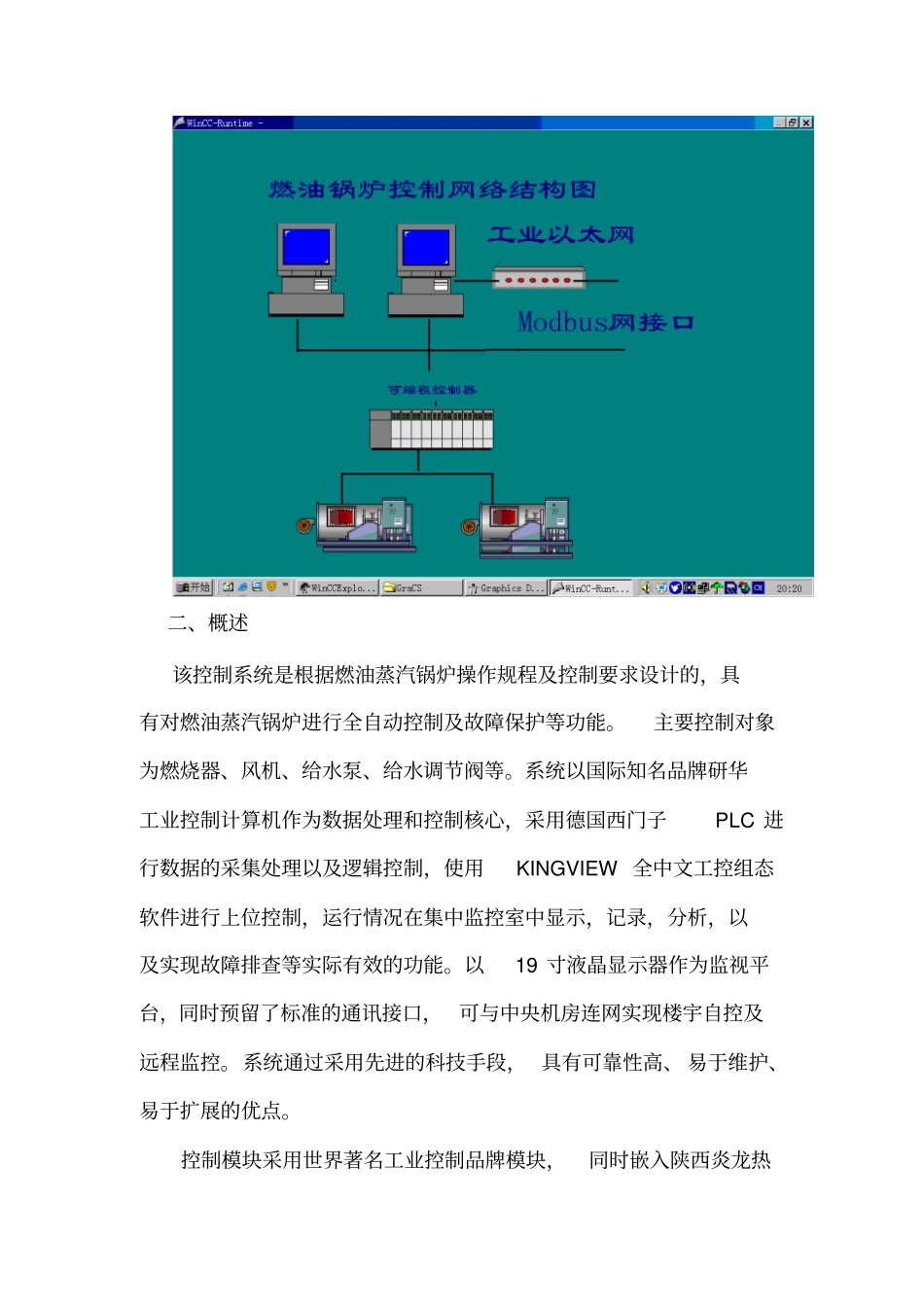

燃油蒸汽锅炉集中控制方案一、前言根据用户热力站系统目前设计规模，以及锅炉系统技术要求，充分考虑以下因素：1、方案设计代表目前国内锅炉控制系统设计的领先水平；2、采用微机监控，PLC控制结构，以保证整个锅炉控制系统的绝对安全可靠；3、采用高性能的工业控制计算机和德国西门子PLC以及具有世界领先水平的工业控制软件；4、锅炉控制系统具有硬手动控制（外部手动控制），也可通过工业计算机进行控制，提高系统的可靠性。本系统采用两套控制系统，可分别控制各自的蒸汽锅炉，也可以进行互用，达到互为备用。5、控制系统具有Modbus通讯接口，可以与远端可编程或计算机通讯。采用开放式的工业组态软件，系统具有Web浏览功能，可以显示锅炉系统的全部运行画面；6、系统具有一键开机、恢复出厂值等方便功能。7、根据用户需要，免费为用户提供软件升级，提供完整的技术支持。二、概述该控制系统是根据燃油蒸汽锅炉操作规程及控制要求设计的，具有对燃油蒸汽锅炉进行全自动控制及故障保护等功能。主要控制对象为燃烧器、风机、给水泵、给水调节阀等。系统以国际知名品牌研华工业控制计算机作为数据处理和控制核心，采用德国西门子PLC进行数据的采集处理以及逻辑控制，使用KINGVIEW全中文工控组态软件进行上位控制，运行情况在集中监控室中显示，记录，分析，以及实现故障排查等实际有效的功能。以19寸液晶显示器作为监视平台，同时预留了标准的通讯接口，可与中央机房连网实现楼宇自控及远程监控。系统通过采用先进的科技手段，具有可靠性高、易于维护、易于扩展的优点。控制模块采用世界著名工业控制品牌模块，同时嵌入陕西炎龙热能有限责任公司精心设计的工业控制软件和控制外围的工艺结构。该系统软件不仅实现了蒸汽锅炉的手/自动控制、工况监控、历史数据记录、实时趋势等一般的图文显示及监控要求，还增加了陕西炎龙热能有限责任公司针对近几年锅炉事故进行仔细分析和研究的成果，具备了丰富的故障检测、故障报警、故障处理等功能，最大限度的保证了锅炉的安全可靠运行。同时，陕西炎龙热能有限责任公司对控制柜进行了专业的造型设计、数控制造使得控制柜内部结构和外部造型更符合工业现场要求和人体工学，使得锅炉控制更加完美。三、方案说明根据该监控系统实际情况，监控系统需要解决的问题主要有几个方面：通过PLC进行数据采集和处理，保证信号能够安全，有效的采集和逻辑控制处理；数据采集设备与集中控制器之间的通讯，要满足能够有较高的传输速度；对通讯协议的要求：有良好的纠错能力，有普通适用的传输介质，有充足的条件；便于网络的扩展对集中控制室中的上位机系统的要求：能够提供良好的图形界面；良好的组态操作使得操作人员感到舒适、方便、简洁；监控软件有强大的数据库功能，能够提供数据分析、统计等企业常用的功能；监控软件要有良好的报警提示、记录、分析、处理等功能；1、控制系统特点①、计算机采用目前流行的P4工业计算机，性能稳定可靠，产品通用，且备件多，购买容易。②、系统软件运行目前的主流操作系统———Windows2000平台上，稳定可靠，功能强大。③、通过PLC，实现数据的处理：④、系统开发采用先进的软件组态技术，利用通用的成熟的工业控制组态软件开发新的软件系统，开发周期短，系统稳定，可靠性高，软件功能灵活，可以根据用户的需求随时修改组态软件是自动化监控领域流行一种软件开发包，由于它能够提供丰富而又形象的图形资源，简单易学的编程环境，强大的扩展能力，并且随着生产经营的不断需求，它在数据处理、网络通讯等方面的能力也日益增强。本方案采用KINGVIEW全中文工控组态软件，这个软件的特点和主要功能有：全中文、可视化、面向窗口的组态开发界面，真正的32位程序，支持多任务、多线程，可运行于Windows95/98/Me/NT/2000等多种操作系统；庞大的标准图形库完备的绘图工具集以及丰富的多媒体支持，使您能够快速地开发出集图像、声音、动画等于一体的漂亮、生动的工程画面；全新的ActiveX动画构件，包括存盘数据处理、条件曲线、计划曲线、相对曲线、通用棒图等，使您能够更方便、更灵活地处理、显示生产数据。支持目前绝大多数...
