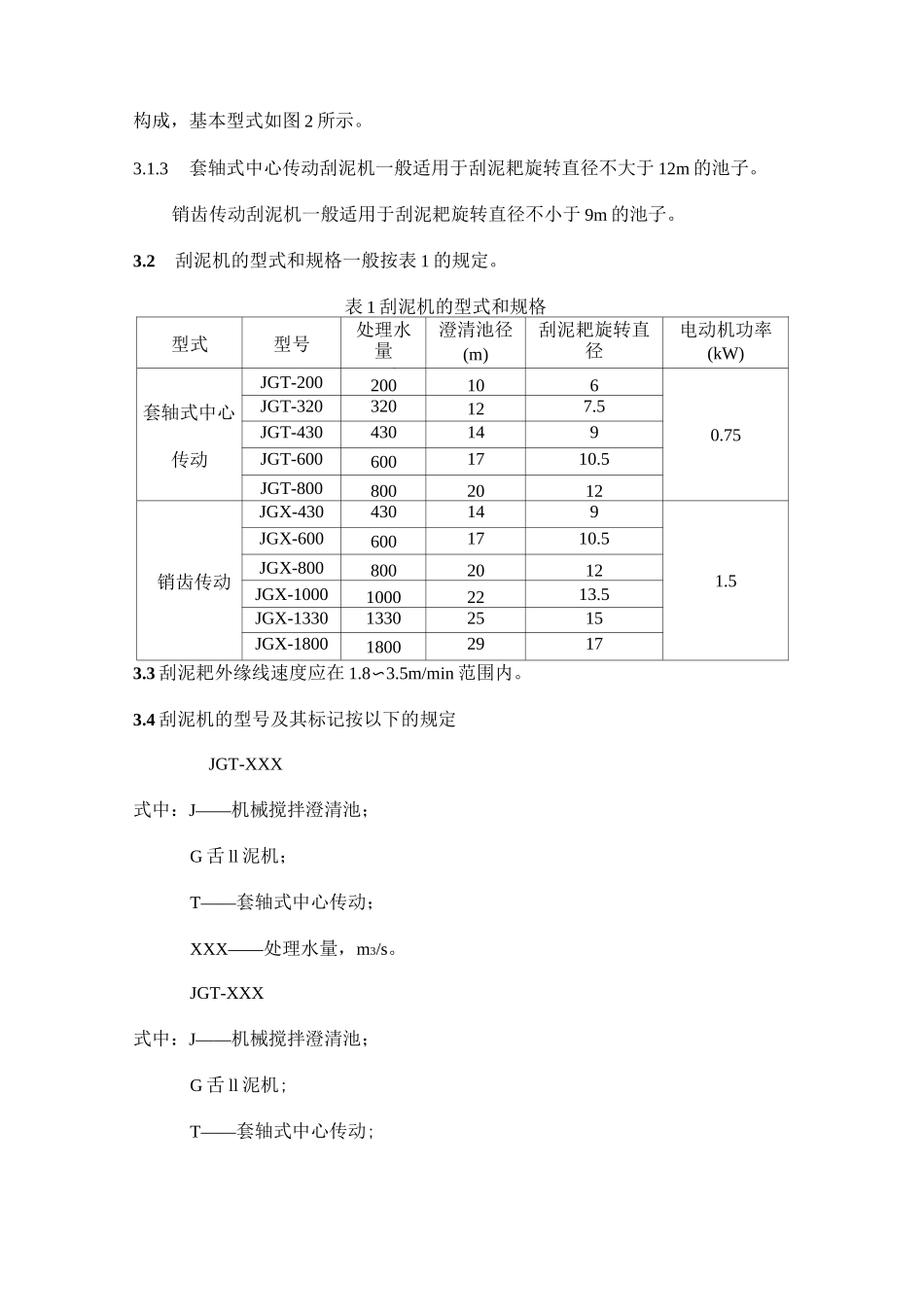

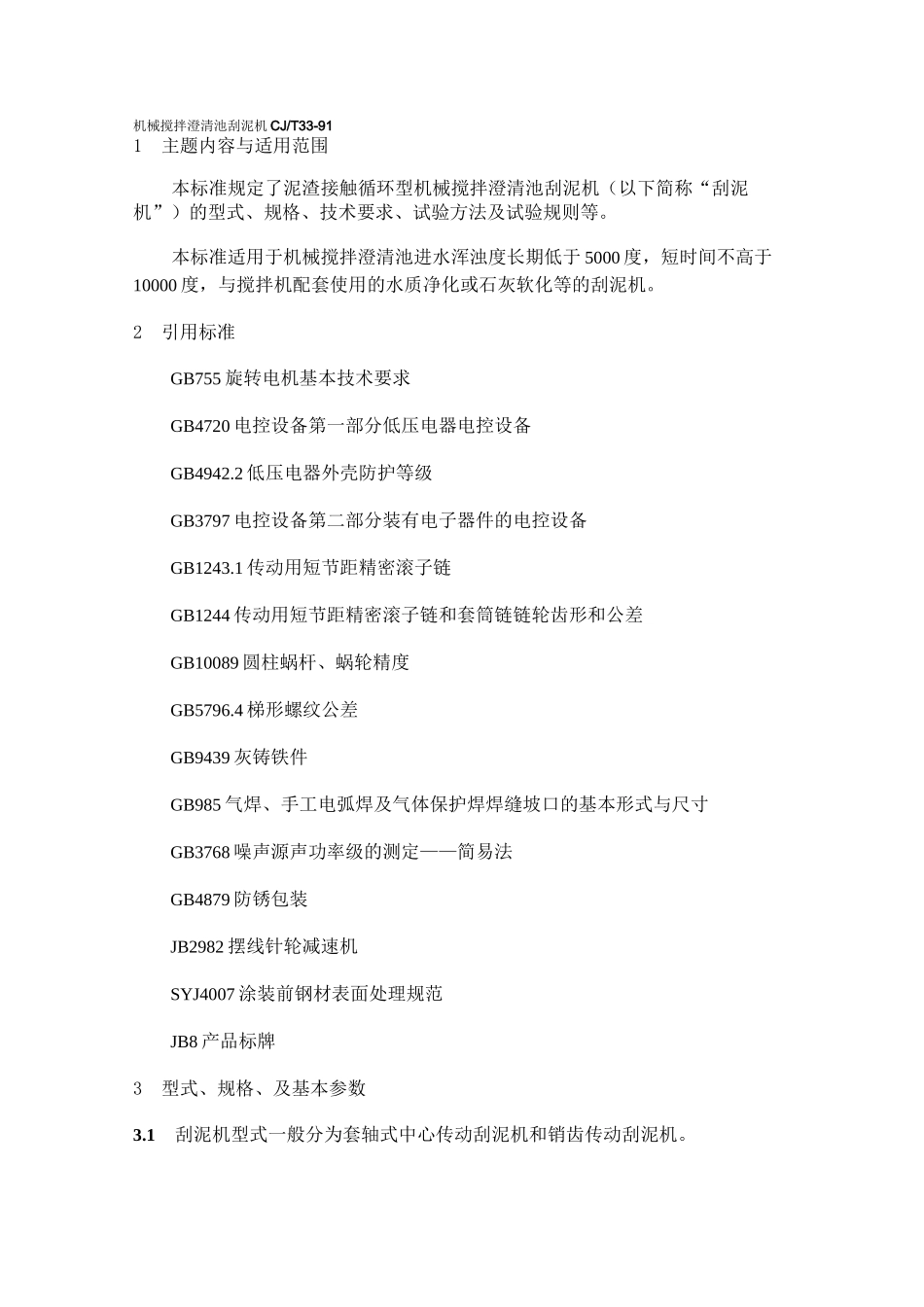

机械搅拌澄清池刮泥机CJ/T33-911主题内容与适用范围本标准规定了泥渣接触循环型机械搅拌澄清池刮泥机（以下简称“刮泥机”）的型式、规格、技术要求、试验方法及试验规则等。本标准适用于机械搅拌澄清池进水浑浊度长期低于5000度，短时间不高于10000度，与搅拌机配套使用的水质净化或石灰软化等的刮泥机。2引用标准GB755旋转电机基本技术要求GB4720电控设备第一部分低压电器电控设备GB4942.2低压电器外壳防护等级GB3797电控设备第二部分装有电子器件的电控设备GB1243.1传动用短节距精密滚子链GB1244传动用短节距精密滚子链和套筒链链轮齿形和公差GB10089圆柱蜗杆、蜗轮精度GB5796.4梯形螺纹公差GB9439灰铸铁件GB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB3768噪声源声功率级的测定——简易法GB4879防锈包装JB2982摆线针轮减速机SYJ4007涂装前钢材表面处理规范JB8产品标牌3型式、规格、及基本参数3.1刮泥机型式一般分为套轴式中心传动刮泥机和销齿传动刮泥机。1——提耙机构；2——过扭保护机构；3——电动机及减速装置；4——主轴；5刮泥耙1——信号反馈机构；2——中心支座；3——刮泥耙；4——电动机及减速装置；5——过扭保护机构；6——主轴；7——销齿传动机构3.1.1套轴式中心传动刮泥机安装在机械搅拌澄清池中心部位，一般由电动机及减速装置、过扭保护机构、主轴、刮泥耙和提耙机构构成，基本型式如图1所示。3.1.2销齿传动刮泥机主轴安装在机械搅拌澄清池内一侧，一般由电动机及减速装置、过扭保护机构、主轴、销齿传动机构、中心支座、刮泥耙和信号反馈机构构成，基本型式如图2所示。3.1.3套轴式中心传动刮泥机一般适用于刮泥耙旋转直径不大于12m的池子。销齿传动刮泥机一般适用于刮泥耙旋转直径不小于9m的池子。3.2刮泥机的型式和规格一般按表1的规定。表1刮泥机的型式和规格型式型号处理水量(m3/h)澄清池径(m)刮泥耙旋转直径(m)电动机功率(kW)套轴式中心传动JGT-2002001060.75JGT-320320127.5JGT-430430149JGT-6006001710.5JGT-8008002012销齿传动JGX-4304301491.5JGX-6006001710.5JGX-8008002012JGX-100010002213.5JGX-133013302515JGX-1800180029173.3刮泥耙外缘线速度应在1.8〜3.5m/min范围内。3.4刮泥机的型号及其标记按以下的规定JGT-XXX式中：J——机械搅拌澄清池；G舌ll泥机；T——套轴式中心传动；XXX——处理水量，m3/s。JGT-XXX式中：J——机械搅拌澄清池；G舌ll泥机;T——套轴式中心传动;XXX——处理水量，m3/s。标记示例：600m3/h机械搅拌澄清池的套轴式中心传动刮泥机，其标记为刮泥机JGT-600CJ/T33-91800m3/h机械搅拌澄清池的销齿传动刮泥机，其标记为刮泥机JGT-800CJ/T33-914技术要求4.1环境条件电动机、电控设备及减速装置宜安装在室内，环境条件应分别符合GB755、GB4720和GB3797的规定。4.2电动机及电控设备4.2.1电动机应符合GB755的规定。4.2.2电控设备应设有电流表、主电路开关、起动和停止的操作按钮、刮泥机各种故障（短路、过负荷、低电压）的保护设备、信号灯及过负荷报警铃。电控设备应符合GB4720和GB3797的规定。电控设备防护等级应符合GB4942.2中规定的IP54。4.3减速装置4.3.1套轴式中心传动刮泥机减速方式一般采用与电动机直联的卧式摆线针轮减速机，链传动和蜗杆减速器三级减速。4.3.2销齿传动刮泥机减速方式一般采用与电动机直联的立式摆线针轮减速机。4.3.3摆线针轮减速机应符合JB2982的要求。4.3.424小时连续运行的摆线针轮减速机要选用油泵润滑。4.3.5链传动的滚子链应符合GB1243.1的要求；链轮应符合GB1244的要求。4.3.6蜗杆减速器一般采用圆柱蜗杆；蜗杆、蜗轮的精度应符合GB10089中8级的要求。4.3.7蜗杆材料:机械性能应不低于45号钢，经调质热处理后硬度应为HB241〜286。蜗轮材料:机械性能应不低于HT300。4.3.8蜗杆减速器内一般注入HL-20号齿轮油，油池温升不超过30°C，最高油温不超过70C。4.3.9蜗杆减速器装配后箱体所有结合面、输入及输出轴密封处不得渗油、漏油4.4提耙机构4.4.1提耙机构一般采用在主轴上端设梯形螺纹螺旋副。4.4.2梯形螺纹加工精度应符合GB5796.4中的粗糙级螺纹规定。4.4.3提耙机构应设有提升...
