现浇板式楼梯设计实例VIP免费

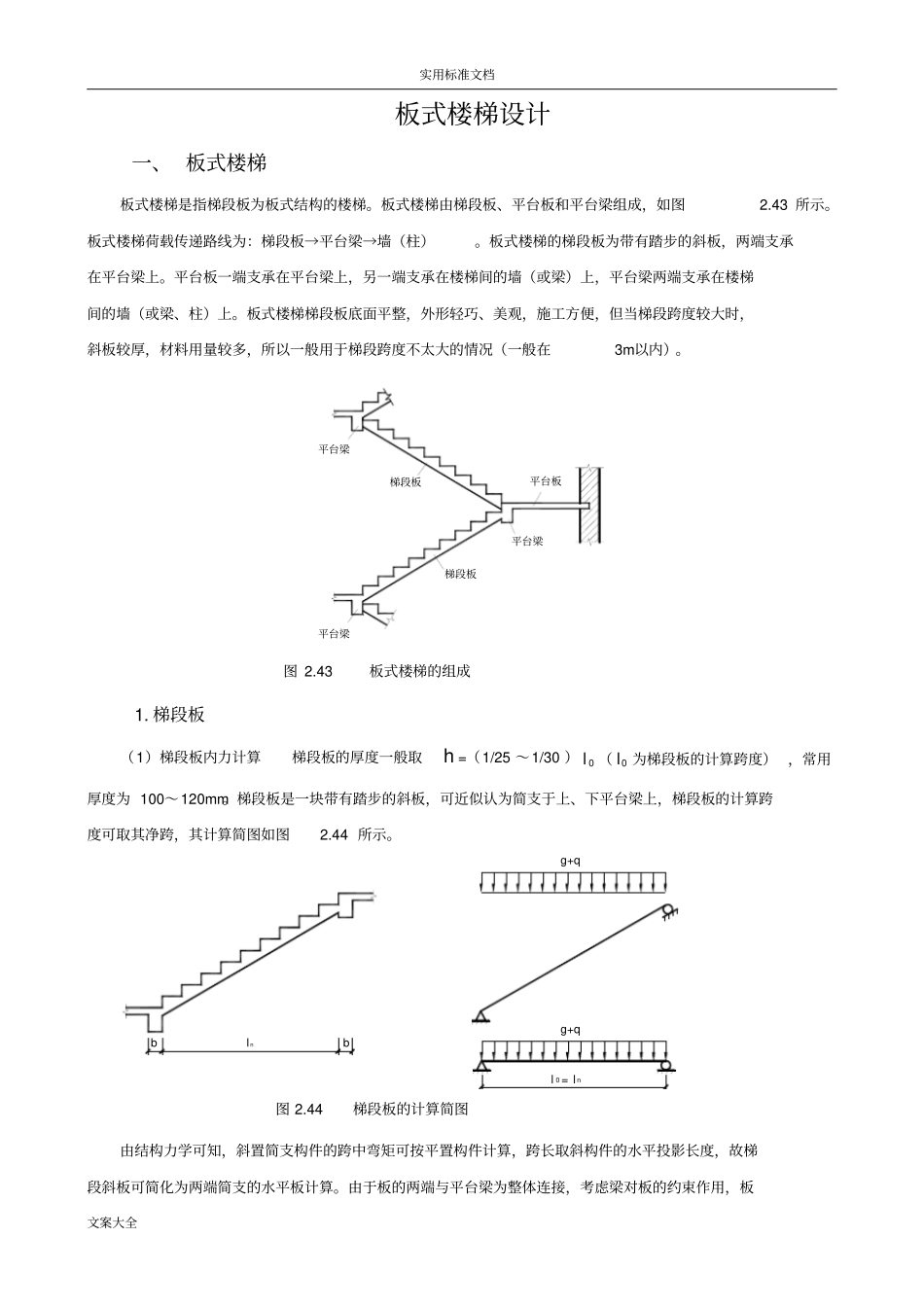

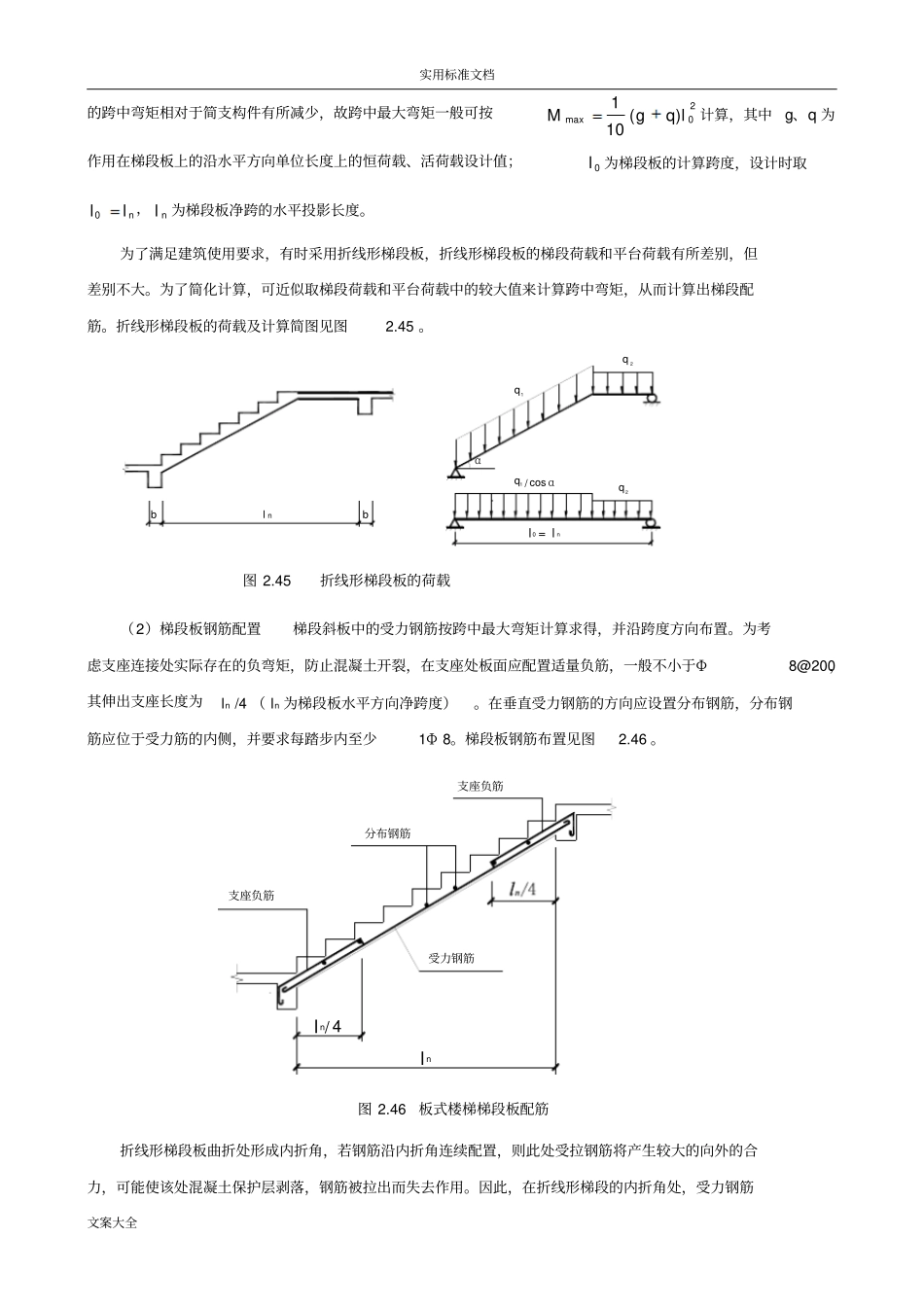

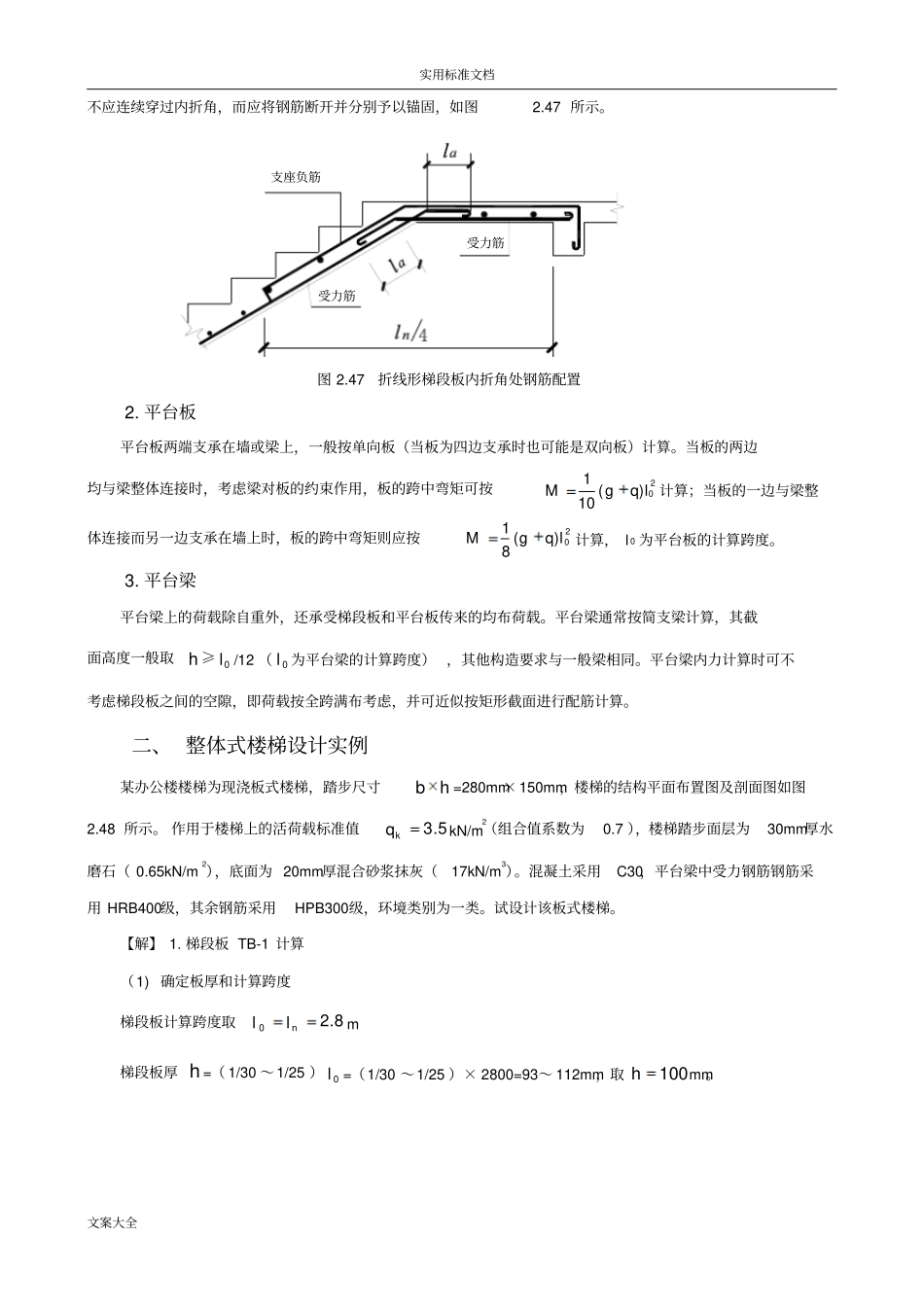

实用标准文档文案大全板式楼梯设计一、板式楼梯板式楼梯是指梯段板为板式结构的楼梯。板式楼梯由梯段板、平台板和平台梁组成，如图2.43所示。板式楼梯荷载传递路线为：梯段板→平台梁→墙（柱）。板式楼梯的梯段板为带有踏步的斜板，两端支承在平台梁上。平台板一端支承在平台梁上，另一端支承在楼梯间的墙（或梁）上，平台梁两端支承在楼梯间的墙（或梁、柱）上。板式楼梯梯段板底面平整，外形轻巧、美观，施工方便，但当梯段跨度较大时，斜板较厚，材料用量较多，所以一般用于梯段跨度不太大的情况（一般在3m以内）。平台板平台梁梯段板平台梁平台梁梯段板图2.43板式楼梯的组成1.梯段板（1）梯段板内力计算梯段板的厚度一般取h=（1/25～1/30）0l（0l为梯段板的计算跨度），常用厚度为100～120mm。梯段板是一块带有踏步的斜板，可近似认为简支于上、下平台梁上，梯段板的计算跨度可取其净跨，其计算简图如图2.44所示。g+qg+qlnbbnl=0l图2.44梯段板的计算简图由结构力学可知，斜置简支构件的跨中弯矩可按平置构件计算，跨长取斜构件的水平投影长度，故梯段斜板可简化为两端简支的水平板计算。由于板的两端与平台梁为整体连接，考虑梁对板的约束作用，板实用标准文档文案大全的跨中弯矩相对于简支构件有所减少，故跨中最大弯矩一般可按20max)(101lqgM计算，其中g、q为作用在梯段板上的沿水平方向单位长度上的恒荷载、活荷载设计值；0l为梯段板的计算跨度，设计时取nll0，nl为梯段板净跨的水平投影长度。为了满足建筑使用要求，有时采用折线形梯段板，折线形梯段板的梯段荷载和平台荷载有所差别，但差别不大。为了简化计算，可近似取梯段荷载和平台荷载中的较大值来计算跨中弯矩，从而计算出梯段配筋。折线形梯段板的荷载及计算简图见图2.45。lnbbq1q2q1/cosαq2αnl=0l图2.45折线形梯段板的荷载（2）梯段板钢筋配置梯段斜板中的受力钢筋按跨中最大弯矩计算求得，并沿跨度方向布置。为考虑支座连接处实际存在的负弯矩，防止混凝土开裂，在支座处板面应配置适量负筋，一般不小于Φ8@200，其伸出支座长度为nl/4（nl为梯段板水平方向净跨度）。在垂直受力钢筋的方向应设置分布钢筋，分布钢筋应位于受力筋的内侧，并要求每踏步内至少1Φ8。梯段板钢筋布置见图2.46。lnln/4支座负筋受力钢筋分布钢筋支座负筋图2.46板式楼梯梯段板配筋折线形梯段板曲折处形成内折角，若钢筋沿内折角连续配置，则此处受拉钢筋将产生较大的向外的合力，可能使该处混凝土保护层剥落，钢筋被拉出而失去作用。因此，在折线形梯段的内折角处，受力钢筋实用标准文档文案大全不应连续穿过内折角，而应将钢筋断开并分别予以锚固，如图2.47所示。支座负筋受力筋受力筋图2.47折线形梯段板内折角处钢筋配置2.平台板平台板两端支承在墙或梁上，一般按单向板（当板为四边支承时也可能是双向板）计算。当板的两边均与梁整体连接时，考虑梁对板的约束作用，板的跨中弯矩可按201()10Mgql计算；当板的一边与梁整体连接而另一边支承在墙上时，板的跨中弯矩则应按201()8Mgql计算，0l为平台板的计算跨度。3.平台梁平台梁上的荷载除自重外，还承受梯段板和平台板传来的均布荷载。平台梁通常按简支梁计算，其截面高度一般取h≥0l/12（0l为平台梁的计算跨度），其他构造要求与一般梁相同。平台梁内力计算时可不考虑梯段板之间的空隙，即荷载按全跨满布考虑，并可近似按矩形截面进行配筋计算。二、整体式楼梯设计实例某办公楼楼梯为现浇板式楼梯，踏步尺寸hb=280mm×150mm，楼梯的结构平面布置图及剖面图如图2.48所示。作用于楼梯上的活荷载标准值5.3kqkN/m2（组合值系数为0.7），楼梯踏步面层为30mm厚水磨石（0.65kN/m2），底面为20mm厚混合砂浆抹灰（17kN/m3）。混凝土采用C30，平台梁中受力钢筋钢筋采用HRB400级，其余钢筋采用HPB300级，环境类别为一类。试设计该板式楼梯。【解】1.梯段板TB-1计算（1)确定板厚和计算跨度梯段板计算跨度取8.20nllm梯段板厚h=（1/30～1/25）0l=（1/30～1/25）×2800=93～112mm，取100hmm。实用标准文档文案大全图2.48楼梯结构布置及剖面图图2.49楼梯踏步详图实用标准文档文案大全（2）荷载计算梯段...
