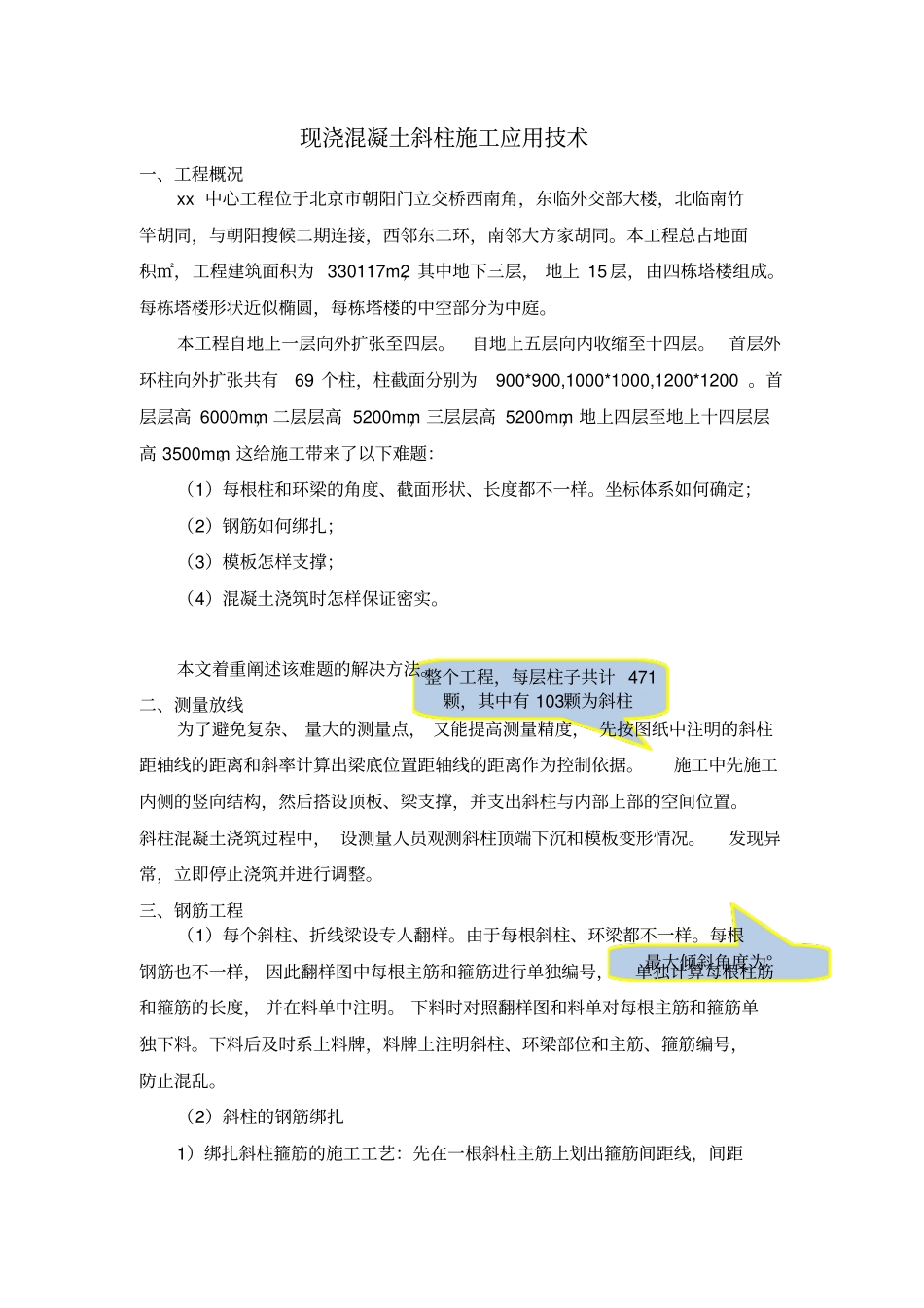

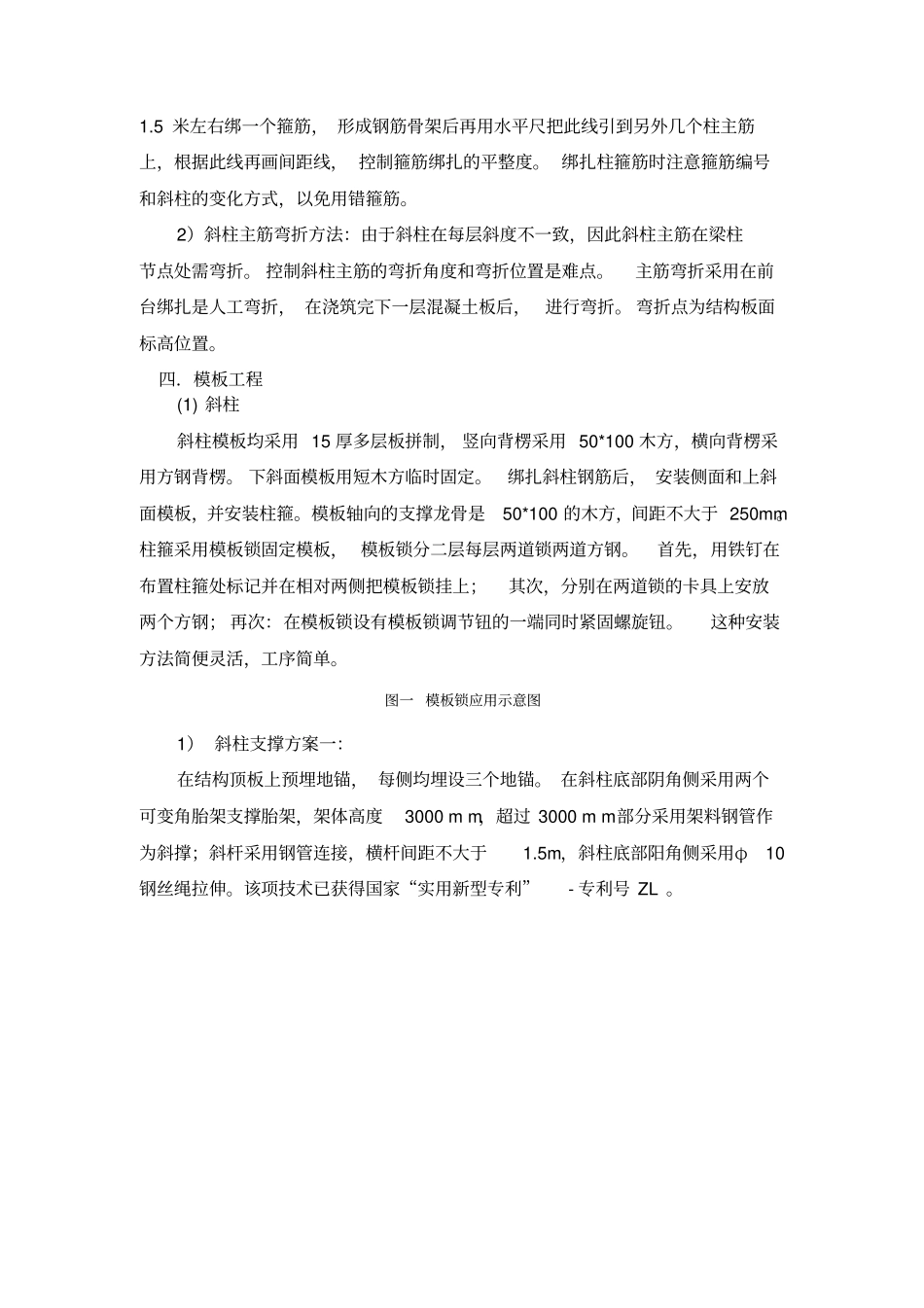

现浇混凝土斜柱施工应用技术一、工程概况xx中心工程位于北京市朝阳门立交桥西南角，东临外交部大楼，北临南竹竿胡同，与朝阳搜候二期连接，西邻东二环，南邻大方家胡同。本工程总占地面积㎡，工程建筑面积为330117m2，其中地下三层，地上15层，由四栋塔楼组成。每栋塔楼形状近似椭圆，每栋塔楼的中空部分为中庭。本工程自地上一层向外扩张至四层。自地上五层向内收缩至十四层。首层外环柱向外扩张共有69个柱，柱截面分别为900*900,1000*1000,1200*1200。首层层高6000mm，二层层高5200mm，三层层高5200mm，地上四层至地上十四层层高3500mm。这给施工带来了以下难题：（1）每根柱和环梁的角度、截面形状、长度都不一样。坐标体系如何确定；（2）钢筋如何绑扎；（3）模板怎样支撑；（4）混凝土浇筑时怎样保证密实。本文着重阐述该难题的解决方法。二、测量放线为了避免复杂、量大的测量点，又能提高测量精度，先按图纸中注明的斜柱距轴线的距离和斜率计算出梁底位置距轴线的距离作为控制依据。施工中先施工内侧的竖向结构，然后搭设顶板、梁支撑，并支出斜柱与内部上部的空间位置。斜柱混凝土浇筑过程中，设测量人员观测斜柱顶端下沉和模板变形情况。发现异常，立即停止浇筑并进行调整。三、钢筋工程（1）每个斜柱、折线梁设专人翻样。由于每根斜柱、环梁都不一样。每根钢筋也不一样，因此翻样图中每根主筋和箍筋进行单独编号，单独计算每根柱筋和箍筋的长度，并在料单中注明。下料时对照翻样图和料单对每根主筋和箍筋单独下料。下料后及时系上料牌，料牌上注明斜柱、环梁部位和主筋、箍筋编号，防止混乱。（2）斜柱的钢筋绑扎1）绑扎斜柱箍筋的施工工艺：先在一根斜柱主筋上划出箍筋间距线，间距整个工程，每层柱子共计471颗，其中有103颗为斜柱最大倾斜角度为°1.5米左右绑一个箍筋，形成钢筋骨架后再用水平尺把此线引到另外几个柱主筋上，根据此线再画间距线，控制箍筋绑扎的平整度。绑扎柱箍筋时注意箍筋编号和斜柱的变化方式，以免用错箍筋。2）斜柱主筋弯折方法：由于斜柱在每层斜度不一致，因此斜柱主筋在梁柱节点处需弯折。控制斜柱主筋的弯折角度和弯折位置是难点。主筋弯折采用在前台绑扎是人工弯折，在浇筑完下一层混凝土板后，进行弯折。弯折点为结构板面标高位置。四．模板工程(1)斜柱斜柱模板均采用15厚多层板拼制，竖向背楞采用50*100木方，横向背楞采用方钢背楞。下斜面模板用短木方临时固定。绑扎斜柱钢筋后，安装侧面和上斜面模板，并安装柱箍。模板轴向的支撑龙骨是50*100的木方，间距不大于250mm。柱箍采用模板锁固定模板，模板锁分二层每层两道锁两道方钢。首先，用铁钉在布置柱箍处标记并在相对两侧把模板锁挂上；其次，分别在两道锁的卡具上安放两个方钢；再次：在模板锁设有模板锁调节钮的一端同时紧固螺旋钮。这种安装方法简便灵活，工序简单。图一模板锁应用示意图1）斜柱支撑方案一：在结构顶板上预埋地锚，每侧均埋设三个地锚。在斜柱底部阴角侧采用两个可变角胎架支撑胎架，架体高度3000mm，超过3000mm部分采用架料钢管作为斜撑；斜杆采用钢管连接，横杆间距不大于1.5m，斜柱底部阳角侧采用φ10钢丝绳拉伸。该项技术已获得国家“实用新型专利”-专利号ZL。，800550954503000200011φ30可调丝杆φ48钢管5mm厚连接钢板φ30可调丝杆10#槽钢94094094029262011106510#槽钢图二胎架形式图三斜柱模板支撑图2)斜柱支撑方案二：在结构顶板上预埋地锚。每侧均埋设三个地锚。在斜柱底部阴角侧采用架料钢管支撑，共设三排三道。横杆间距不大于1.5m，每道支撑并沿斜柱方向设置斜杆，斜柱底部阳角侧采用φ10钢丝绳索拉结。图四斜柱模板支撑图3）拟定制10套可变角胎架，根据现场实际情况，斜度较大的斜柱，采用方案一胎架支撑形式，其它斜柱采用方案二钢管支撑形式。4）方案一及方案二中斜杆采用钢管连接，横杆间距不大于1.5m，钢丝绳拉索采用花篮螺栓，所有与钢丝绳连接部位采用三道卡扣。(2)悬挑板及悬挑梁F1~F3外挑楼板，采用满堂脚手架支设形式，从基础底板-16.3m搭设至板底。具体要求如下：1)板底立杆间距为*1.2m（板厚小于250mm）；梁底采用采用双排立杆（局部梁...
