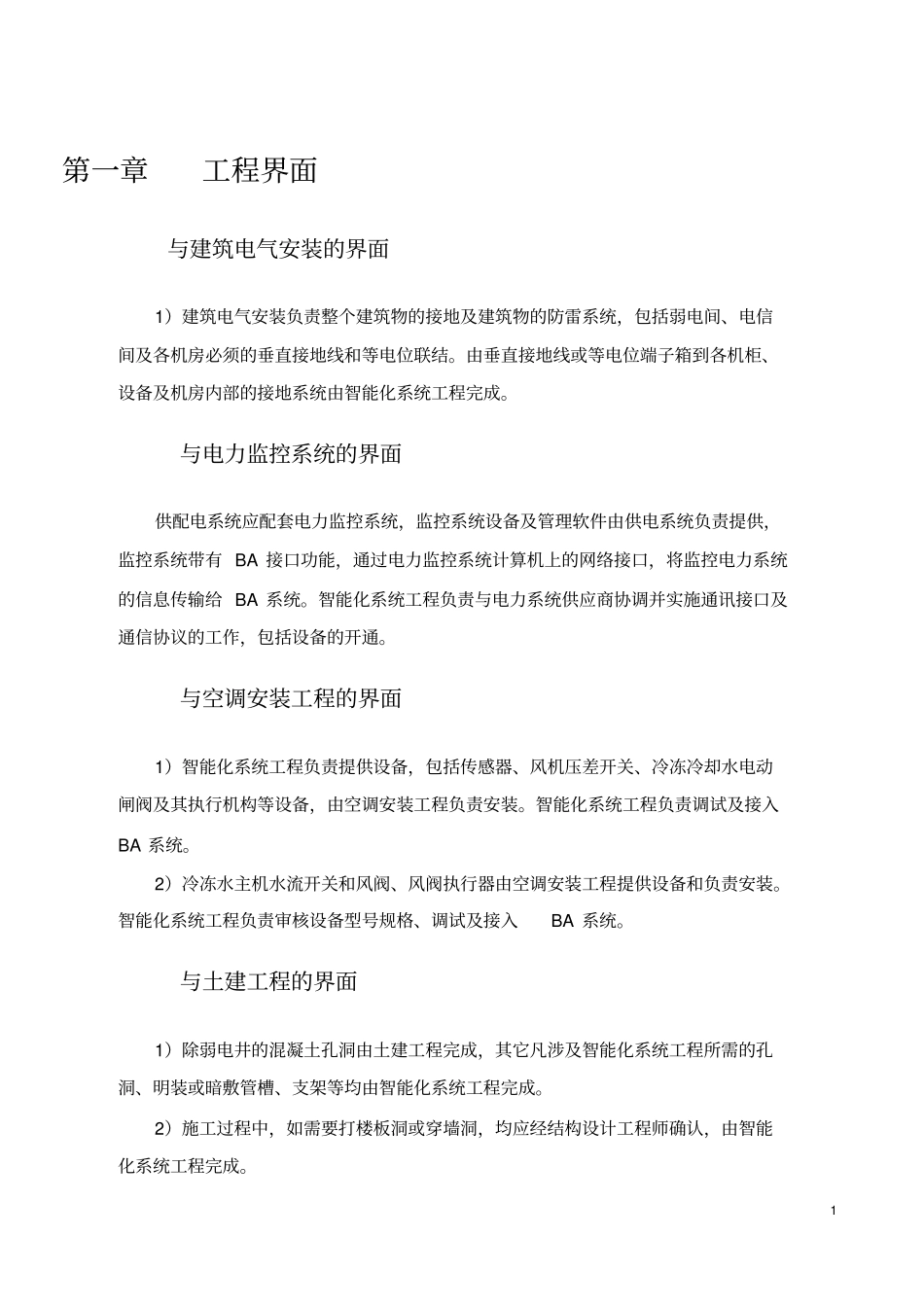

1第一章工程界面与建筑电气安装的界面1）建筑电气安装负责整个建筑物的接地及建筑物的防雷系统，包括弱电间、电信间及各机房必须的垂直接地线和等电位联结。由垂直接地线或等电位端子箱到各机柜、设备及机房内部的接地系统由智能化系统工程完成。与电力监控系统的界面供配电系统应配套电力监控系统，监控系统设备及管理软件由供电系统负责提供，监控系统带有BA接口功能，通过电力监控系统计算机上的网络接口，将监控电力系统的信息传输给BA系统。智能化系统工程负责与电力系统供应商协调并实施通讯接口及通信协议的工作，包括设备的开通。与空调安装工程的界面1）智能化系统工程负责提供设备，包括传感器、风机压差开关、冷冻冷却水电动闸阀及其执行机构等设备，由空调安装工程负责安装。智能化系统工程负责调试及接入BA系统。2）冷冻水主机水流开关和风阀、风阀执行器由空调安装工程提供设备和负责安装。智能化系统工程负责审核设备型号规格、调试及接入BA系统。与土建工程的界面1）除弱电井的混凝土孔洞由土建工程完成，其它凡涉及智能化系统工程所需的孔洞、明装或暗敷管槽、支架等均由智能化系统工程完成。2）施工过程中，如需要打楼板洞或穿墙洞，均应经结构设计工程师确认，由智能化系统工程完成。23）智能化系统工程涉及的楼板、孔洞和墙洞的防火堵料由智能化系统工程负责。4）智能化系统工程必须配合装饰工程的施工要求。3第二章主要工程实施方法2.1计算机网络及安全系统实施方法计算机网络系统实施分综合分布配合，主要设备安装，网络设施调试几个阶段。2.1.1布线系统配合按照上述工程界面说明，泉州电信负责从电子政务机房、涉密机房和红机房配线设备开始的综合布线系统所有干线子系统和配线子系统的布线工程。做为计算机网络工程的基础工作，是保证本系统正常工作的关键。在本阶段的主要工作是：提供网络布线设计方面的配合，主要工作是提供网络总体应用拓扑，链路规划，网络边界等。检查布线系统各个设备间、主机房的布线工程的完成情况。及时跟踪网络布线的实施进度，并根据进度调整网络系统的安装进度计划。根据布线方提供的施工布线点分布图，我方使用网线测试仪等设备进行抽样测试，并将测试结果反馈给布线方。2.1.2设备安装设备安装分为机房设备安装，主机房通电测试，设备间设备安装，先进行机房设备娄装，再进行设备间设备安装。机房设备安装依据机房机柜设备大样效果图，深化设计图制定安装步骤。合理规划设备的机柜中的安装位置。准备所需要的RJ45，光纤等不同规格的跳线。主机房设备全部采用上架式安装，所有上架设备均由专用的导轨，从下至上依次安装。按照设备连接图，使用跳线连接各个设备，并在跳线上进行数字标识。通电测试4设备上架、通电测试、配置、连通、标识。要求具备条件是各设备安装点装修完成、机房装修完成、供电电源到位。设备间设备安装由工程师携带笔记本和测试仪器至各个设备间，按照规范要求安装各个设备。2.1.3网络整体调试与测试、安全性测试各网络系统设备联调、测试，内、外网、涉密网安全测试。具备条件是内部局域网的各类布线到位，外网、专网等外线路进入机房。调试按如下方法进行：主机房通电测试，检测至汇聚层交换机的各端口指示灯是否正常。主要调试工具：笔记本，协议分析仪器，网管软件首先配置调试核心网络的双机，测试双机工作能否正常。接着分别对各个汇聚层进行调试，主要调试网络连接性。使用网管软件进行如下工作：IP地址规划VLAN的划分安全边界策略的配置三层网络连通性测试生成网络逻辑图分别接入外部网络，即涉密网、Internet、政务网。利用安全设备（防火墙、入侵防御）的控制台收集边界安全日志，初步分析安全性，调整安全策略。2.2会议系统实施方法2.2.1会议室装修配合混响时间控制达到最佳混响时间及其频率特性，在厅堂的侧墙和后墙下部做木墙裙，木墙裙有良5好装饰性，将其设计成低频吸声结构，用于吸收低频(125赫兹、250赫兹)声音，从而控制低频混响时间。墙上部与顶棚吸声结构利用离心玻璃棉毡吸声。这种材料有良好中、高频吸声性能，用于控制中，高频混响时间。离心玻璃棉毡性能稳定、重量轻、不掉碴、不...
