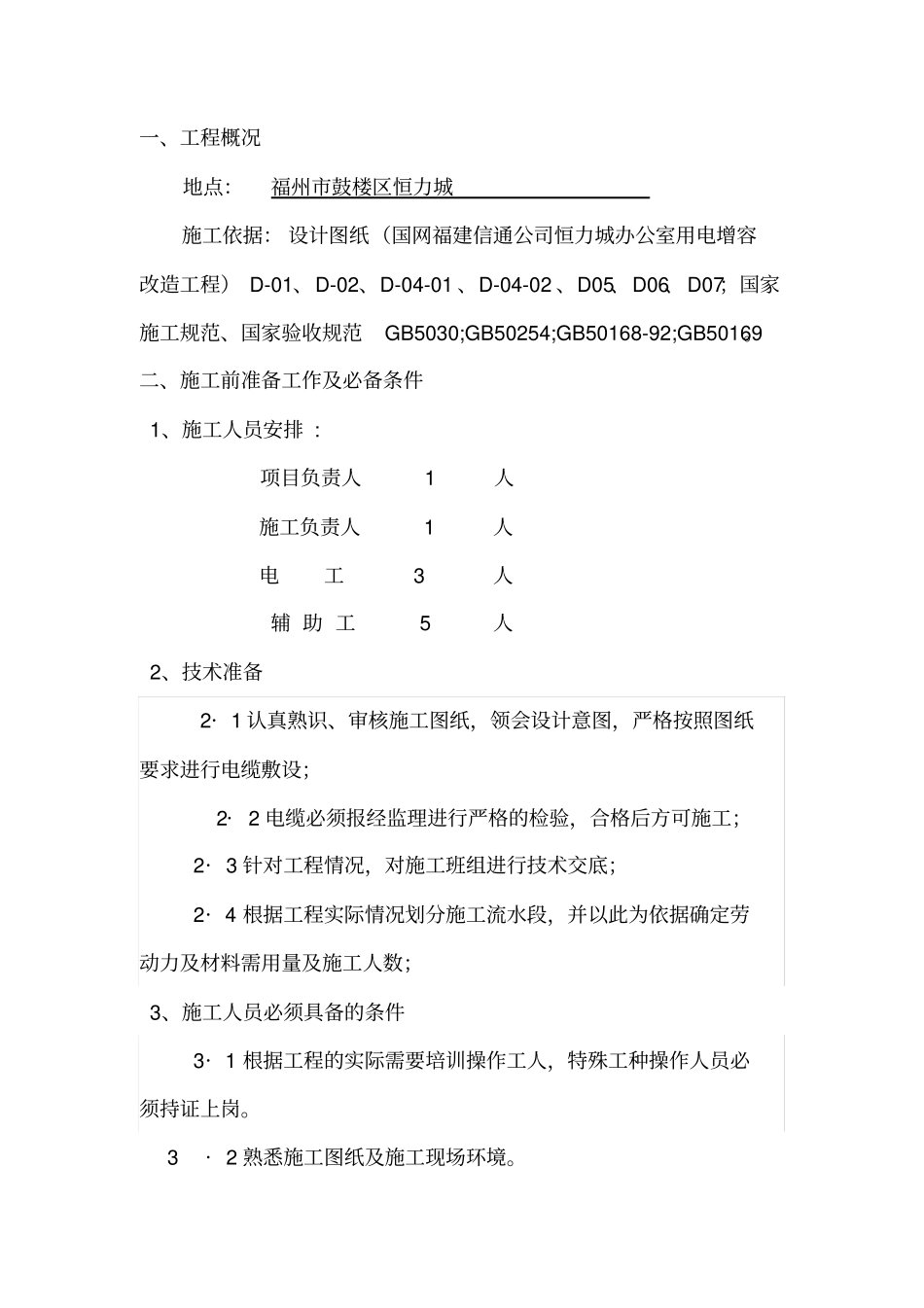

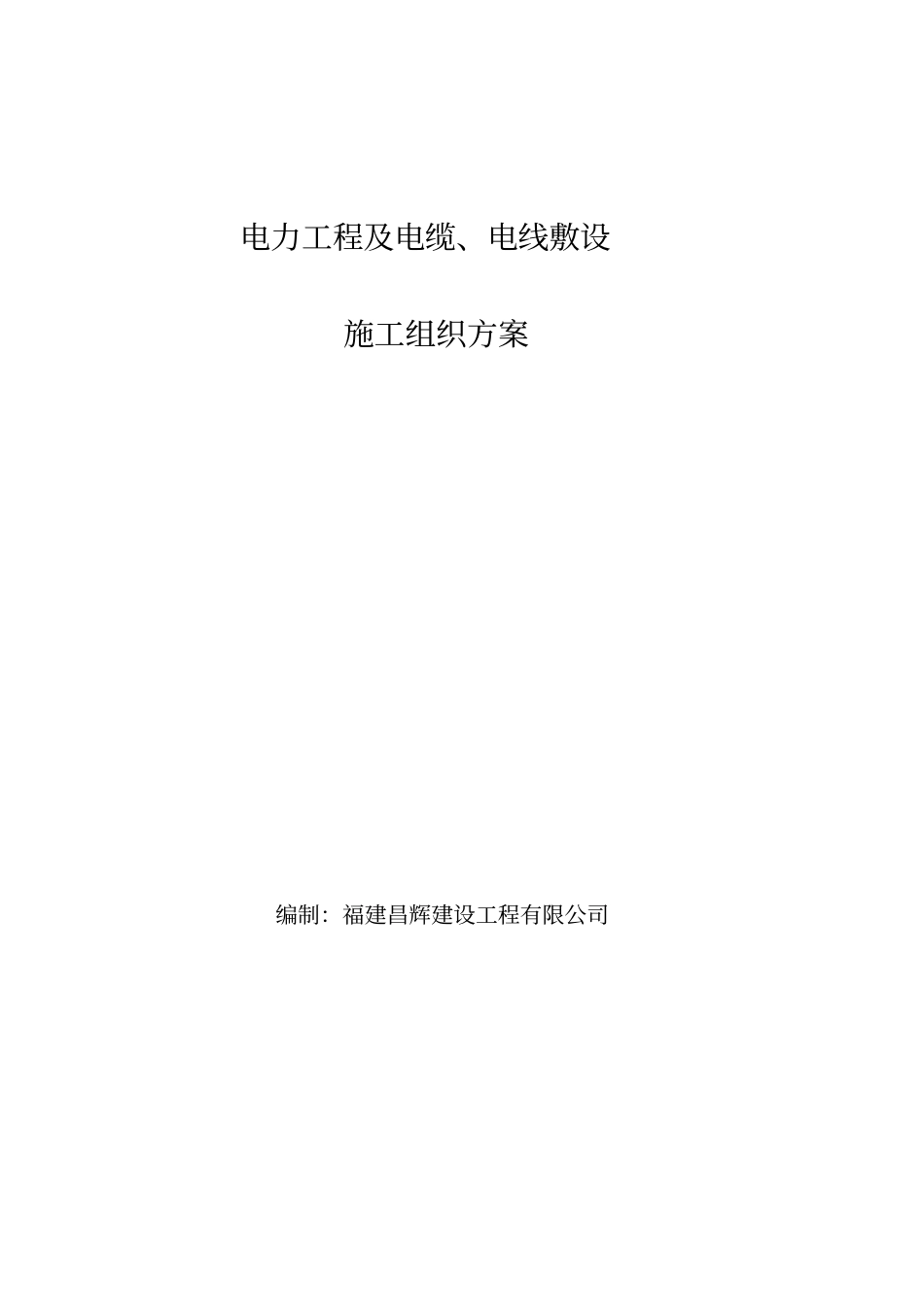

电力工程及电缆、电线敷设施工组织方案编制：福建昌辉建设工程有限公司一、工程概况地点：福州市鼓楼区恒力城施工依据：设计图纸（国网福建信通公司恒力城办公室用电增容改造工程）D-01、D-02、D-04-01、D-04-02、D05、D06、D07；国家施工规范、国家验收规范GB5030;GB50254;GB50168-92;GB50169。二、施工前准备工作及必备条件1、施工人员安排:项目负责人1人施工负责人1人电工3人辅助工5人2、技术准备2·1认真熟识、审核施工图纸，领会设计意图，严格按照图纸要求进行电缆敷设；2·2电缆必须报经监理进行严格的检验，合格后方可施工；2·3针对工程情况，对施工班组进行技术交底；2·4根据工程实际情况划分施工流水段，并以此为依据确定劳动力及材料需用量及施工人数；3、施工人员必须具备的条件3·1根据工程的实际需要培训操作工人，特殊工种操作人员必须持证上岗。3·2熟悉施工图纸及施工现场环境。3·3对电缆知识应相当了解,具有敷设电缆的施工经验。4、机械、工具准备4·1电缆敷设机、电缆支架及电缆轴、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳；4·2皮尺、钢锯、气焊工具、电工工具；4·3对讲机、绝缘摇表、万用表。5、劳动力准备5·1劳动力实行专业组织，按不同施工部位来划分作业班组，提高操作的熟练程度和劳动生关率，以确保工程施工质量和施工进度。5·2根据本工程阶段施工重点，相应调配劳动力，实行动态管理。5·3各施工人员必须接受建筑施工安全教育，经考试合格后方可上岗作业、未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。5·4每日上班前，班组负责人必须集所辖全体人员，针对当天任务，结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态，有针对性地进行班前安全活动交底，提出具体注意事项并跟踪落实，做好活动记录。5·5严格按劳务用工政策法规进行施工用工管理。三、施工部署1、工程目标1·1质量目标：分项工程一次交验合格率100％，质量评定等级为优良；1·2工期目标：在甲方要求的工期内，优质高效地完成施工任务1·3安全目标：确保无重大伤亡事故，杜绝工亡事故的发生；1·4文明施工目标：认真贯彻执行建设部、及总包单位关于现场文明施工管理的各项规定。四、施工材料和设备保证措施1、所有进场的工程材料，都必须有产品质量合格证，材料采购部门应严格控制进场材料的质量，及时做好各种材料的抽样检查工作，具体控制如下：1.1对电缆等原材料，除有产品合格证外，还应根据规范要求做接地、绝缘电阻试验。1.2其他辅助材料质量应符合相关规定。。2、进场机械设备和施工中检测仪器必须进行检查，检测后方可投入施工中。各种测量仪器及材料试验设备投入使用前必须进行检测、校正，合格后方可使用。五、电缆敷设1工作流程：准备工作---沿支架、桥架敷设---挂标示牌电缆头制作安装---线路检查及绝缘摇测2工作具体操作要求：2.1、施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。2.2、电缆敷设前进行绝缘摇测；1KV以下电缆，采用1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ2.3、选好电缆支架的架设点。架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。2.4、清除桥架内的杂物，准备好标示牌等。2.5、将电缆敷设机用铁丝牢固固定在电缆桥架上面3、电缆的敷设3.1人员到位后由施工负责人（队长）发令开始，在所放电缆起端1米处贴上标签，内容如下：3.2电缆桥架至配电箱或分接箱间采用软管，其两端采用管接头固定。3.3敷设电缆时应留出一定余量，以便检修及补偿温度变化产生的长度变化。3.4电缆电缆完毕后，应在电缆两端，竖井两端及电缆转弯处，挂上电缆标志牌，不同用途的电缆应用不同的标志牌区分。3.5有麻外护层的电缆引入室内或敷设在沟道内时，应将麻外护层剥去钢带外面涂一层防腐漆。电缆编号电缆起端-1F-恒力城配电室4#变4AA4-7开关电缆终端6F强电井-国网福建信通公司机房分接箱电缆型号YJV-1kV-4*95+1*503.6电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖位。电缆上不得有铠装压扁，电缆绞拧，护层折裂等未消除...
