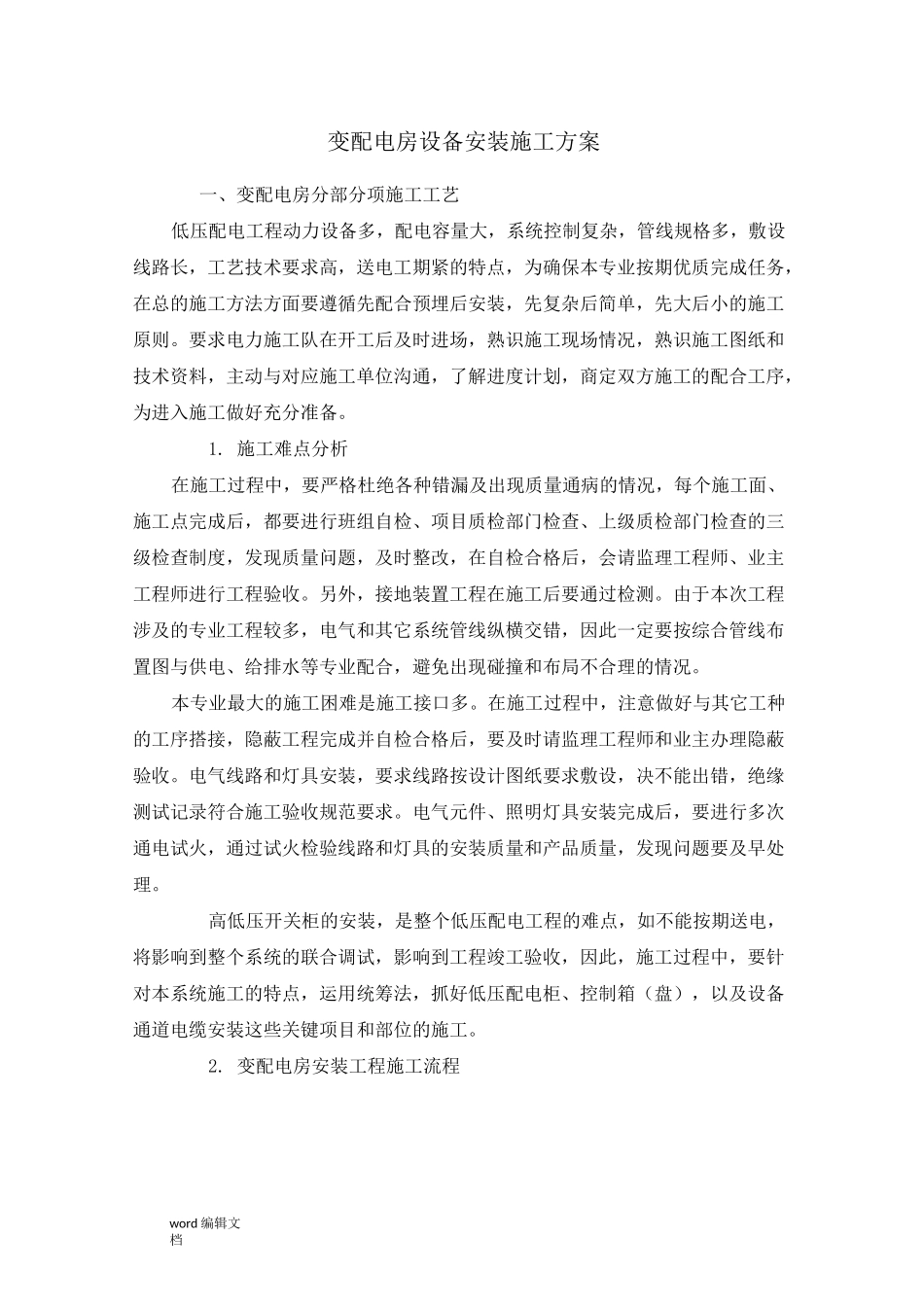

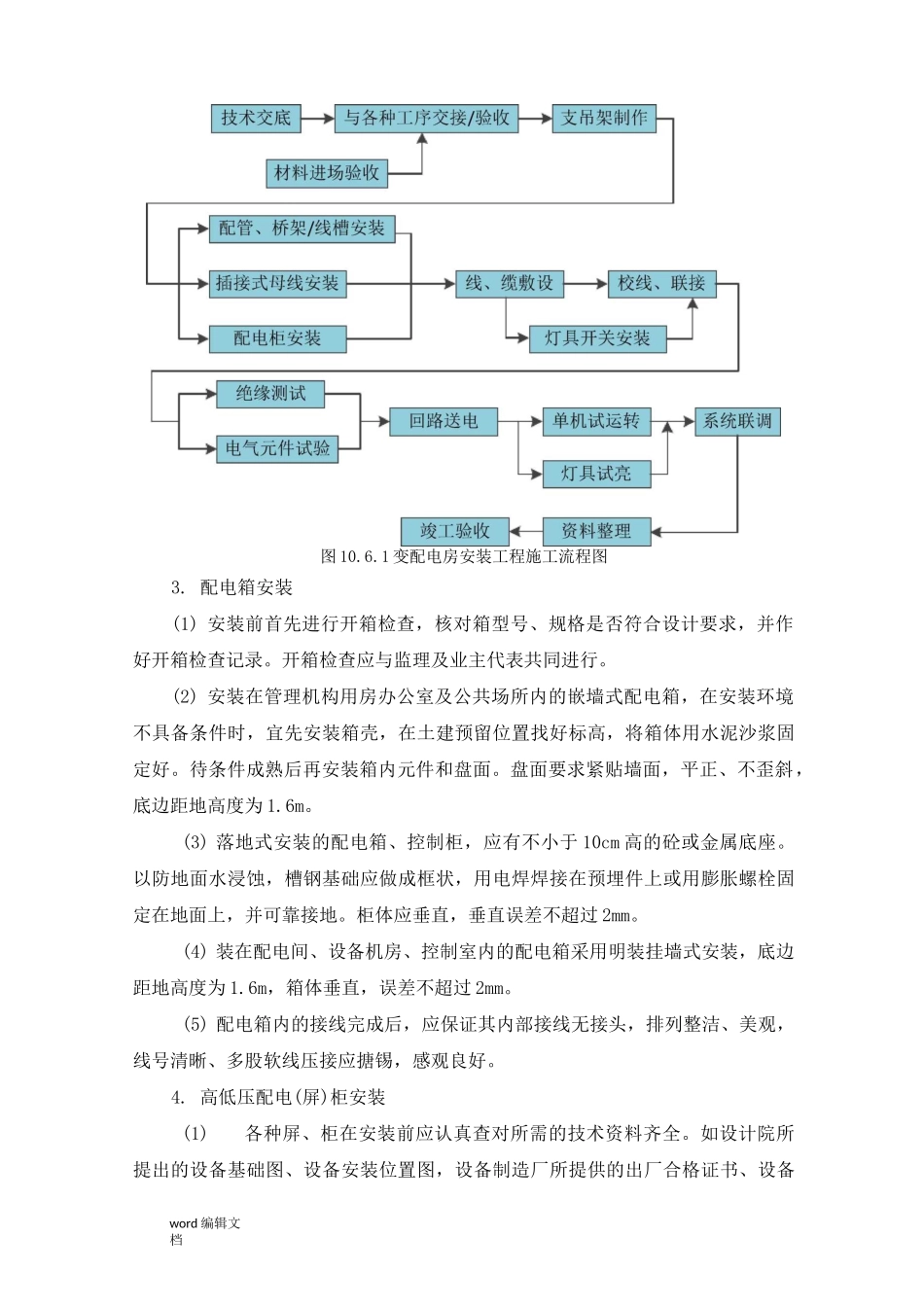

word编辑文档变配电房设备安装施工方案一、变配电房分部分项施工工艺低压配电工程动力设备多，配电容量大，系统控制复杂，管线规格多，敷设线路长，工艺技术要求高，送电工期紧的特点，为确保本专业按期优质完成任务，在总的施工方法方面要遵循先配合预埋后安装，先复杂后简单，先大后小的施工原则。要求电力施工队在开工后及时进场，熟识施工现场情况，熟识施工图纸和技术资料，主动与对应施工单位沟通，了解进度计划，商定双方施工的配合工序，为进入施工做好充分准备。1.施工难点分析在施工过程中，要严格杜绝各种错漏及出现质量通病的情况，每个施工面、施工点完成后，都要进行班组自检、项目质检部门检查、上级质检部门检查的三级检查制度，发现质量问题，及时整改，在自检合格后，会请监理工程师、业主工程师进行工程验收。另外，接地装置工程在施工后要通过检测。由于本次工程涉及的专业工程较多，电气和其它系统管线纵横交错，因此一定要按综合管线布置图与供电、给排水等专业配合，避免出现碰撞和布局不合理的情况。本专业最大的施工困难是施工接口多。在施工过程中，注意做好与其它工种的工序搭接，隐蔽工程完成并自检合格后，要及时请监理工程师和业主办理隐蔽验收。电气线路和灯具安装，要求线路按设计图纸要求敷设，决不能出错，绝缘测试记录符合施工验收规范要求。电气元件、照明灯具安装完成后，要进行多次通电试火，通过试火检验线路和灯具的安装质量和产品质量，发现问题要及早处理。高低压开关柜的安装，是整个低压配电工程的难点，如不能按期送电，将影响到整个系统的联合调试，影响到工程竣工验收，因此，施工过程中，要针对本系统施工的特点，运用统筹法，抓好低压配电柜、控制箱（盘），以及设备通道电缆安装这些关键项目和部位的施工。2.变配电房安装工程施工流程word编辑文档图10.6.1变配电房安装工程施工流程图3.配电箱安装(1)安装前首先进行开箱检查，核对箱型号、规格是否符合设计要求，并作好开箱检查记录。开箱检查应与监理及业主代表共同进行。(2)安装在管理机构用房办公室及公共场所内的嵌墙式配电箱，在安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标高，将箱体用水泥沙浆固定好。待条件成熟后再安装箱内元件和盘面。盘面要求紧贴墙面，平正、不歪斜，底边距地高度为1.6m。(3)落地式安装的配电箱、控制柜，应有不小于10cm高的砼或金属底座。以防地面水浸蚀，槽钢基础应做成框状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。柜体应垂直，垂直误差不超过2mm。(4)装在配电间、设备机房、控制室内的配电箱采用明装挂墙式安装，底边距地高度为1.6m，箱体垂直，误差不超过2mm。(5)配电箱内的接线完成后，应保证其内部接线无接头，排列整洁、美观，线号清晰、多股软线压接应搪锡，感观良好。4.高低压配电(屏)柜安装(1)各种屏、柜在安装前应认真查对所需的技术资料齐全。如设计院所提出的设备基础图、设备安装位置图，设备制造厂所提供的出厂合格证书、设备word编辑文档清单及装置图、使用说明书等，设备应有铭牌。（2）认真做好设备的开箱检验工作，开箱应在干燥及不淋雨的场合，开箱检验工作应由负责设备安装的工程师，必要时会同建设和监理单位代表共同进行对设备质量及其相配套备品、附件等进行认真检查，发现缺损应及时进行处理，并认真做好设备开箱检查记录。拆箱时，应注意保护产品避免箱体元件损伤。（3）屏、柜等电气设备在搬运和安装时，应有防震、防潮、防止柜架变形和漆面受损等措施。由专业的搬重工人配合就位，必要时可将装置性设备和易损元件拆下单独包装运输。（4）基础槽钢安装前先要平直，其允许偏差应符合下表：表10.6.1基础槽钢安装允许误差项次项目允许偏差（mm）1不直度每米1全长52水平度每米1全长5（5）基础槽钢先在基础或地上用冲击钻按要求位置钻孔，用拉爆螺丝固定牢固且平、正、直，并接地良好，装有电器的可开启的屏、柜门，应该从软导线与接地的金属构架可靠地连接。（6）屏柜本体及内部设备与各构件间连接牢固，屏柜不宜与基础槽钢焊死屏柜安装后应符合下表。表10.6.2屏（柜）安装允许误差表...
