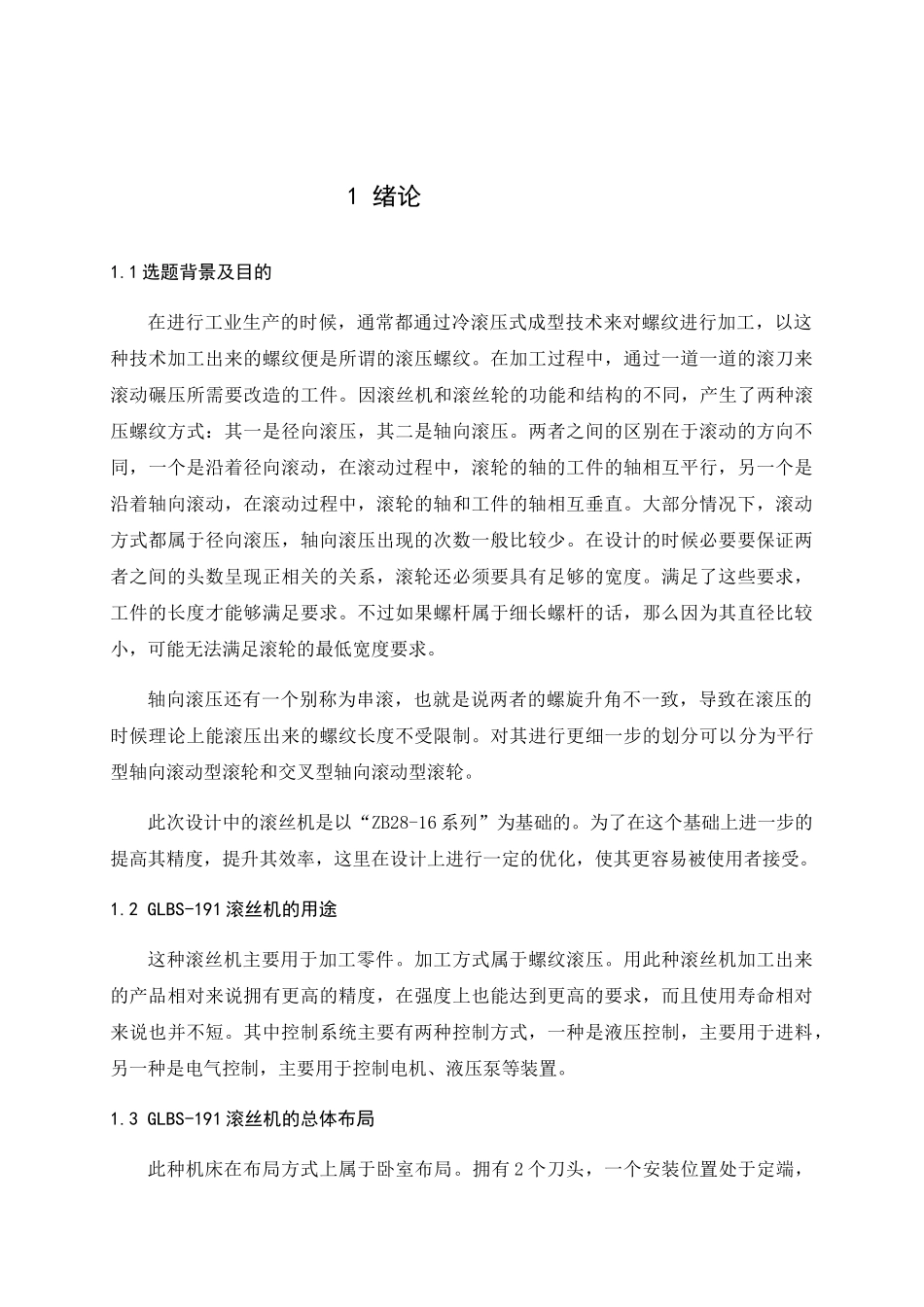

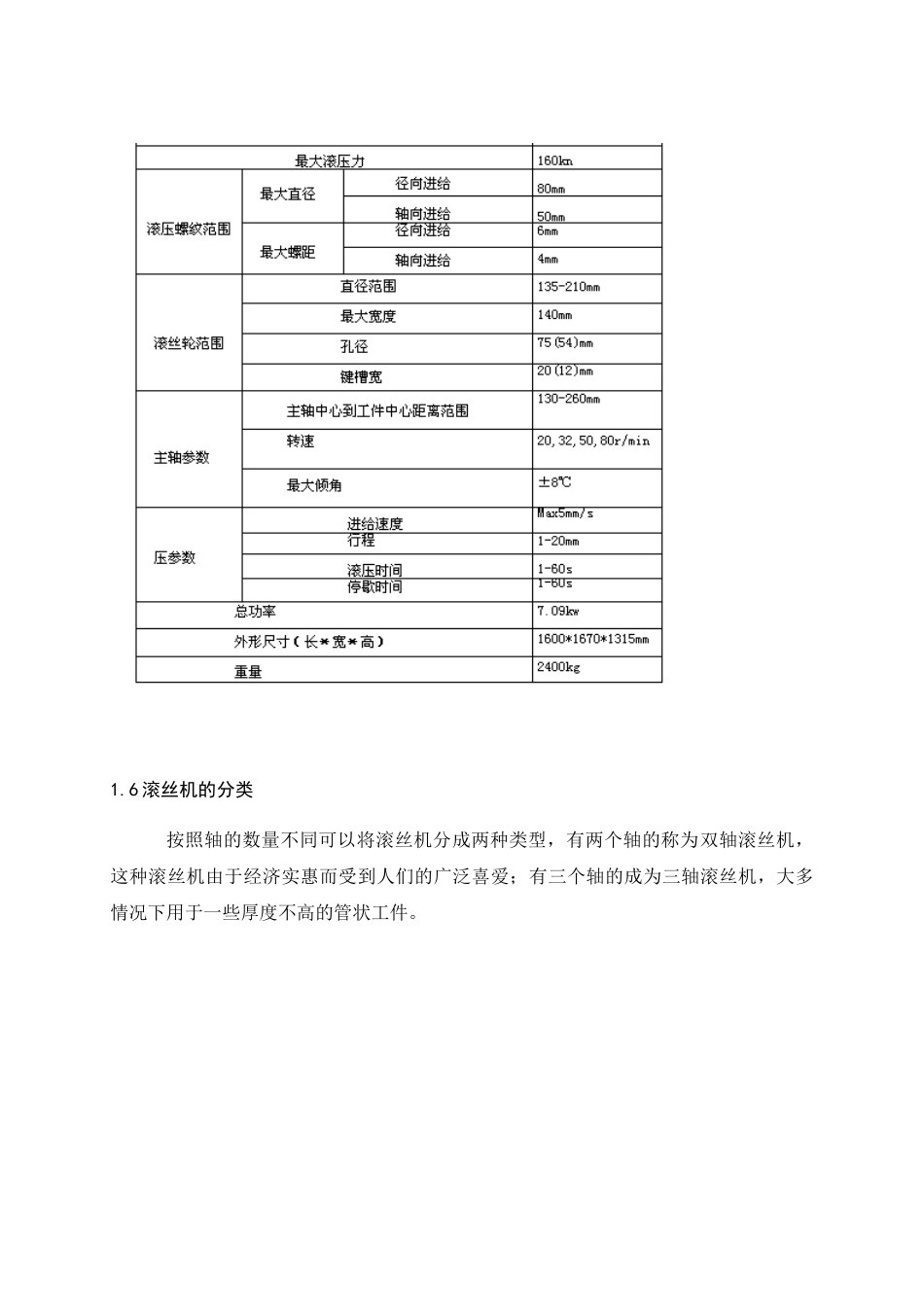

1绪论1.1选题背景及目的在进行工业生产的时候，通常都通过冷滚压式成型技术来对螺纹进行加工，以这种技术加工出来的螺纹便是所谓的滚压螺纹。在加工过程中，通过一道一道的滚刀来滚动碾压所需要改造的工件。因滚丝机和滚丝轮的功能和结构的不同，产生了两种滚压螺纹方式：其一是径向滚压，其二是轴向滚压。两者之间的区别在于滚动的方向不同，一个是沿着径向滚动，在滚动过程中，滚轮的轴的工件的轴相互平行，另一个是沿着轴向滚动，在滚动过程中，滚轮的轴和工件的轴相互垂直。大部分情况下，滚动方式都属于径向滚压，轴向滚压出现的次数一般比较少。在设计的时候必要要保证两者之间的头数呈现正相关的关系，滚轮还必须要具有足够的宽度。满足了这些要求，工件的长度才能够满足要求。不过如果螺杆属于细长螺杆的话，那么因为其直径比较小，可能无法满足滚轮的最低宽度要求。轴向滚压还有一个别称为串滚，也就是说两者的螺旋升角不一致，导致在滚压的时候理论上能滚压出来的螺纹长度不受限制。对其进行更细一步的划分可以分为平行型轴向滚动型滚轮和交叉型轴向滚动型滚轮。此次设计中的滚丝机是以“ZB28-16系列”为基础的。为了在这个基础上进一步的提高其精度，提升其效率，这里在设计上进行一定的优化，使其更容易被使用者接受。1.2GLBS-191滚丝机的用途这种滚丝机主要用于加工零件。加工方式属于螺纹滚压。用此种滚丝机加工出来的产品相对来说拥有更高的精度，在强度上也能达到更高的要求，而且使用寿命相对来说也并不短。其中控制系统主要有两种控制方式，一种是液压控制，主要用于进料，另一种是电气控制，主要用于控制电机、液压泵等装置。1.3GLBS-191滚丝机的总体布局此种机床在布局方式上属于卧室布局。拥有2个刀头，一个安装位置处于定端，一个安装位置处于进给端。两者之间在直径方向上处于水平状态。将构件放在双轮之中即可滚压成型。如果调整滚压件的滚压速度的话，则只需要改变挂轮位置即可。对电气控制系统来说，其所能够控制的器件相对较多，包括电机、各种泵等等。整体上的布局方式类似于卧式车床。1.4滚丝机的特点及螺纹滚压的优点：滚丝机能够以非常快的速度来自动化的完成加工工作，而且在加工过程中不会产生废屑，其优点在于高精度、高效率、节约、便利性强等等。适用范围也比较广，包括花键、滚花、矫直等等。螺纹滚压的优点在于：粗糙程度不高、滚压后对工件有一定的硬化效果、材料的浪费少、自动化程度高、生产效率相比于切削有质的提高、使用寿命长。不过，其对工件又有要求，要求其硬度不能超过HRC40，制造模具也有比较大的困难，因为硬度难以符合要求。1.5GLBS-191滚丝机的设计技术参数1.6滚丝机的分类按照轴的数量不同可以将滚丝机分成两种类型，有两个轴的称为双轴滚丝机，这种滚丝机由于经济实惠而受到人们的广泛喜爱；有三个轴的成为三轴滚丝机，大多情况下用于一些厚度不高的管状工件。2机床运动设计2.1减速器的设计参数1、拖动运输带所需要提供的拉力：2、电动机在正常工作状态下输出的功率:3、皮带轮的宽度:分别为350mm和180mm2.2传动方案分析要求1、传动带在运动过程中能够保持平稳，能够在一定程度上吸收振动，不过相对来说承载能力不高；2、传动比要有一定的限制，不能超过其最高值，结构不复杂；3、对展开式来说，因为齿轮的布置相对来说并不对称，所以导致荷载在两侧的分布不一致，这对轴的刚度提出了一定的要求。4、对分流式来说，因为齿轮的布置比较对称，所以可以在功率比较大的时候使用，在一些荷载会发生变化的时候也可以使用。5、对同轴式来说，长度不大而轴向尺寸不小，刚度低。这里在考虑种种参数以及适用条件以后，决定展开式的，具体如下图：图2.1减速器传动方案图2.3极限转速的确定考虑到不同转速对模具或者零件产生的影响不同，在设计过程中对速度做以限制，要求其每分钟转动不能超过63转，不能低于20转。2.4电动机的选择这里选择电动机类型为三相异步型的，具体的参数如下：型号:Y132S-4额定状态下的输出功率:5.5前瓦最大负荷下的转速:14402.5传动比的分配2.5.1可传动装置的总传动比按照下述公式来计算总传动比：（2.1）2.5.2...
