电力方涵施工组织设计方案VIP免费

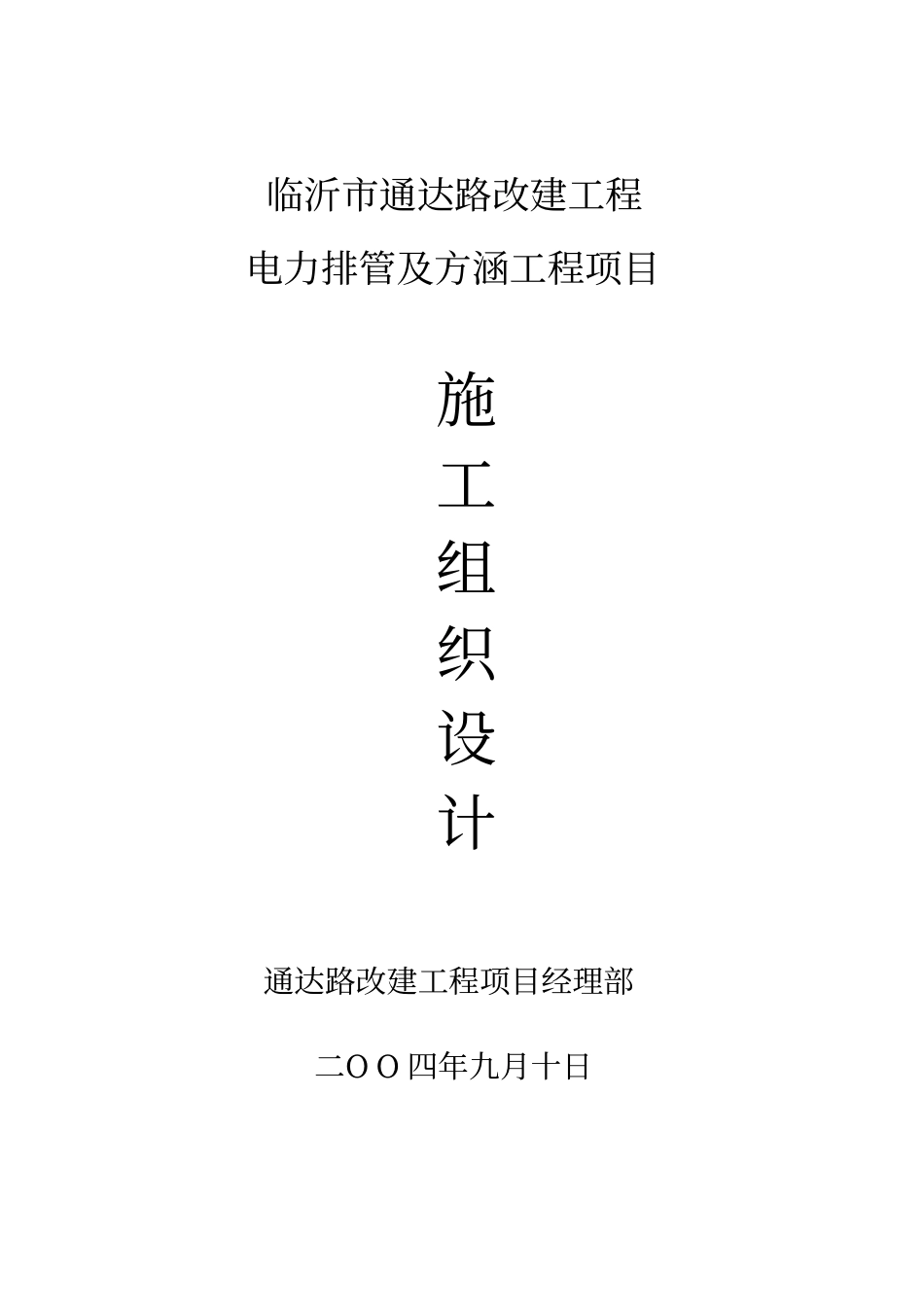

电力方涵施工组织设计方案_第1页
1/18

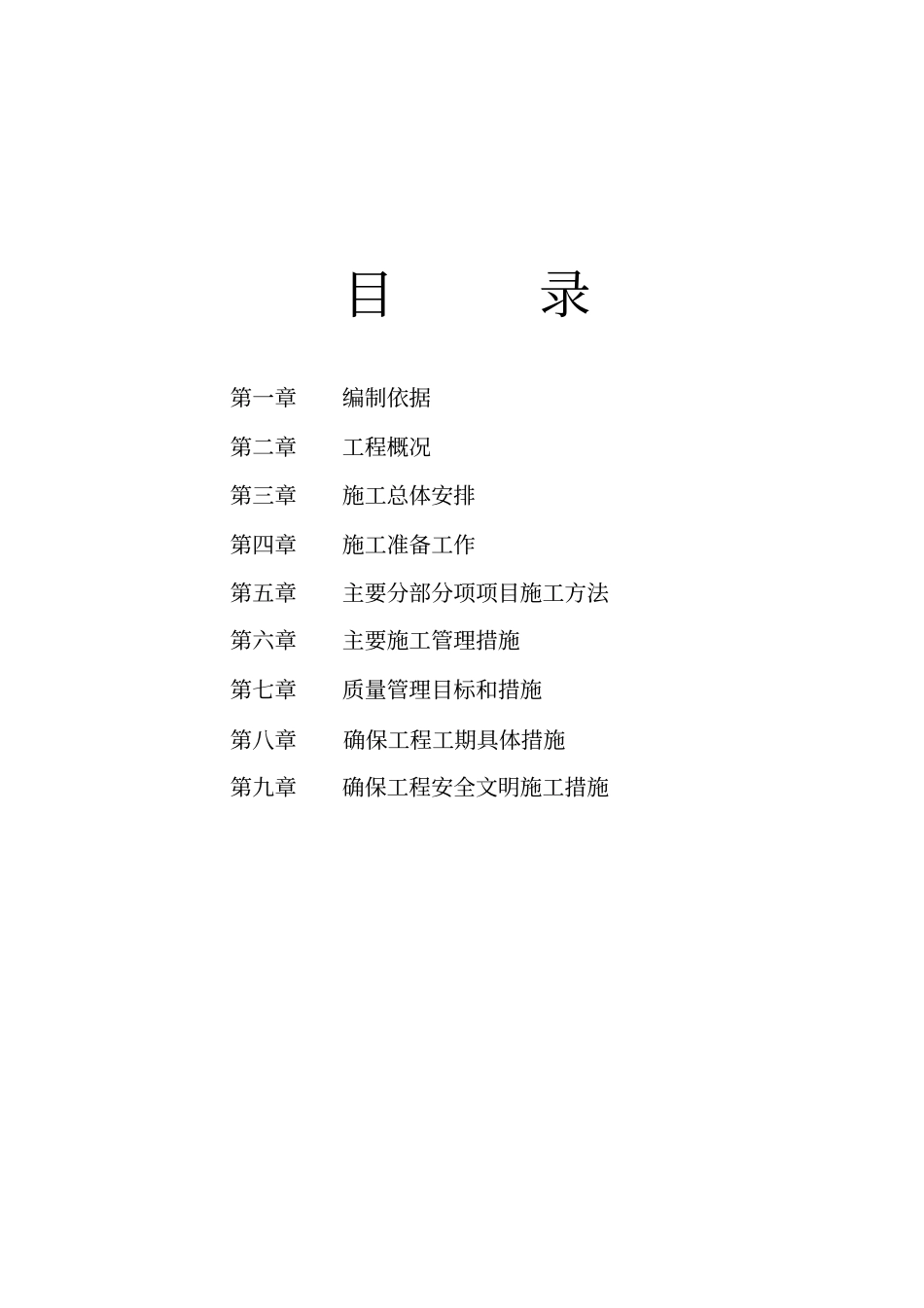

电力方涵施工组织设计方案_第2页
2/18

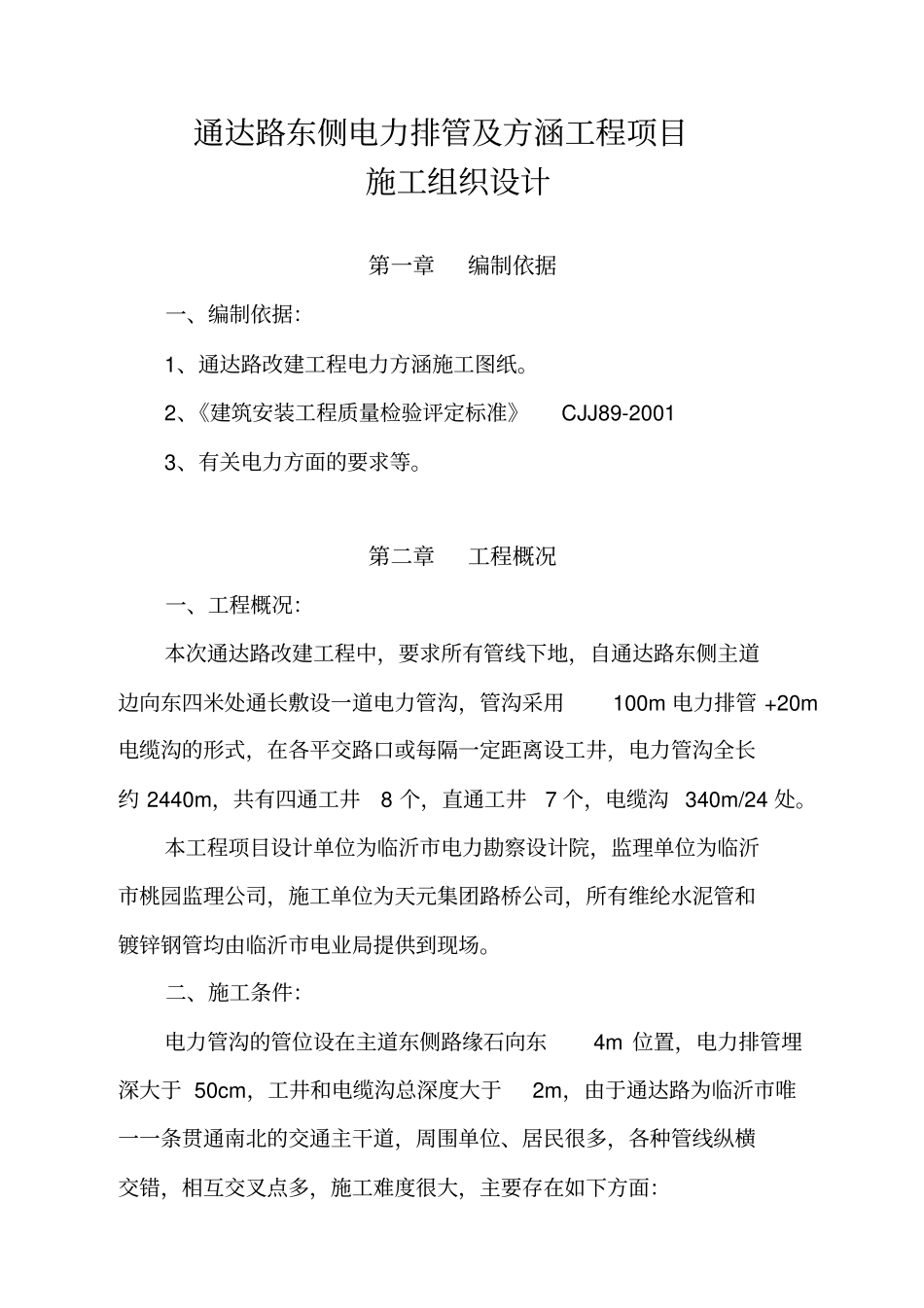

电力方涵施工组织设计方案_第3页
3/18
临沂市通达路改建工程电力排管及方涵工程项目施工组织设计通达路改建工程项目经理部二ΟΟ四年九月十日目录第一章编制依据第二章工程概况第三章施工总体安排第四章施工准备工作第五章主要分部分项项目施工方法第六章主要施工管理措施第七章质量管理目标和措施第八章确保工程工期具体措施第九章确保工程安全文明施工措施通达路东侧电力排管及方涵工程项目施工组织设计第一章编制依据一、编制依据:1、通达路改建工程电力方涵施工图纸。2、《建筑安装工程质量检验评定标准》CJJ89-20013、有关电力方面的要求等。第二章工程概况一、工程概况:本次通达路改建工程中,要求所有管线下地,自通达路东侧主道边向东四米处通长敷设一道电力管沟,管沟采用100m电力排管+20m电缆沟的形式,在各平交路口或每隔一定距离设工井,电力管沟全长约2440m,共有四通工井8个,直通工井7个,电缆沟340m/24处。本工程项目设计单位为临沂市电力勘察设计院,监理单位为临沂市桃园监理公司,施工单位为天元集团路桥公司,所有维纶水泥管和镀锌钢管均由临沂市电业局提供到现场。二、施工条件:电力管沟的管位设在主道东侧路缘石向东4m位置,电力排管埋深大于50cm,工井和电缆沟总深度大于2m,由于通达路为临沂市唯一一条贯通南北的交通主干道,周围单位、居民很多,各种管线纵横交错,相互交叉点多,施工难度很大,主要存在如下方面:1、拆迁:沿线需拆迁的建筑物、构筑物很多,一直未拆迁,很多路段无法开挖,有的路段建筑物不直接影响开挖,但由于距离太近,开挖可能造成建筑物损坏;能开挖的各施工段无法联通。2、管线:电力管沟位置上有顺路的热力管道、自来水管道以及过路的各弱电管线、热力管道、煤气管道、各用户污水支管等各种管线,深度位置一般在30cm~150cm间,正好冲突,电力管沟开挖后,暴露出各种管线需进行协调处理,影响工期。3、工作面:前期由于热力管道、排水管道正在施工,大多数路段未回填,加之电力管沟旁边的行道树、建筑物影响,很难展开大面积机械作业,即使能开挖的路段,余土也难以外运,更使工作面显得狭小。由于工作面狭小,浇筑砼时,罐车也很难靠近施工。能大面积施工在10月上旬以后。4、现场变更量大:图纸中仅标注标准的电力排管和电缆沟,具体穿缆所用环网柜、分支箱等各处均未联系、标注好,由于现场条件,无法设电力排管的部位可能很多,需变更为电缆沟,现场变更量很大。第三章施工总体安排一、施工段落划分:1、根据通达路道路施工段落的划分,将通达路电力方涵分为三个施工段,分别由三个项目部施工:祊河桥——水田桥段:五项目施工。水田桥——金一路段:三项目施工。金一路——海关路段:二项目施工。二、主导施工方案:1、土方开挖:因不需拆迁路段电力管沟需和污水管道一起施工,由挖掘机开挖,开挖前先充分调查好地下管线,以防破坏;靠近管线处、靠近开挖底标高处、边坡、宽度深度变化处等均用人工开挖。无法开挖污水管处,人工开挖电力管沟。2、电缆沟及工井:人工清槽,注意不要扰动原土,浇筑垫层砼,绑扎钢筋骨架,支设模板,采用组合钢模板和大块竹胶板,浇筑底板砼(按设计留好施工缝),再浇筑侧板砼,所有砼均采用商品砼。3、盖板均在现场预制,异形板处可现浇,采用商品砼,人工或装载机安装就位。4、施工中,按设计要求做好细部处理,以保证电力管沟的使用功能。三、施工进度计划:全线划分为三个施工段,分别为水田桥以北路段、水田桥至金一路段、金一路至海关路段,三个施工段分别流水施工,以达到尽快完成的目的。每一个施工段的难点均在工井上,因工井宽度大,深度深,影响因素多,形状较为复杂,用工多,且受交叉口拓宽设计的影响,应重点突击施工。针对目前的现场条件,考虑主道上电力线杆下地问题,根据指挥部和电业局的要求,我们决定能施工的路段尽快施工,不能施工的路段先放一放,待具备施工条件后再行施工,从9月20日开始,能施工的路段共安排30天完成,即10月20日前完成;其它每一段具备施工条件后,15天内随后完成。施工进度计划详见另外具体呈报的施工进度计划表。第四章施工准备工作一、现场准备:1、测量放线:这一工作是关键,开工前...
