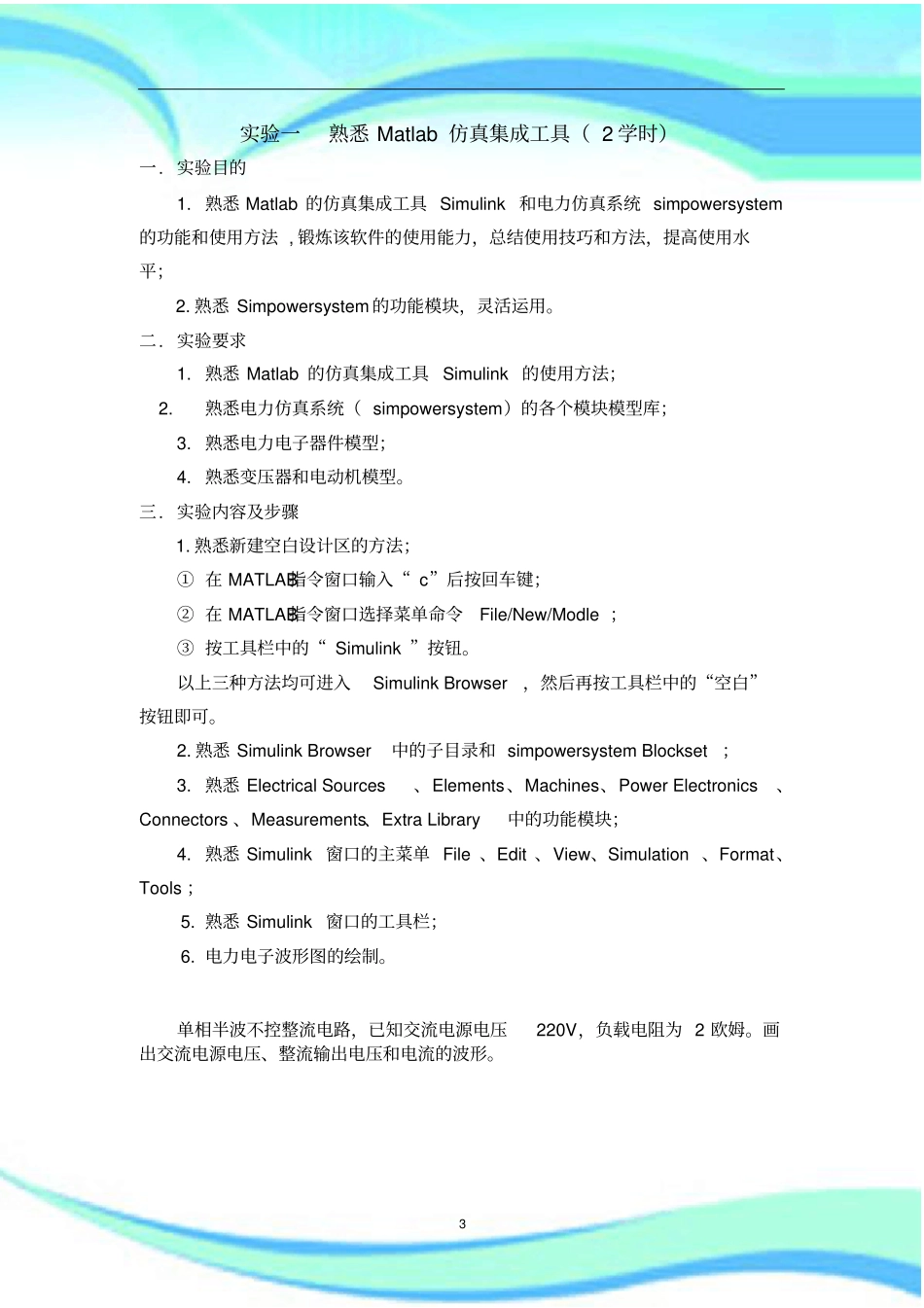

电力电子试验讲义_第3页
3/16
电力电子实验讲义2————————————————————————————————作者:————————————————————————————————日期:3实验一熟悉Matlab仿真集成工具(2学时)一.实验目的1.熟悉Matlab的仿真集成工具Simulink和电力仿真系统simpowersystem的功能和使用方法,锻炼该软件的使用能力,总结使用技巧和方法,提高使用水平;2.熟悉Simpowersystem的功能模块,灵活运用。二.实验要求1.熟悉Matlab的仿真集成工具Simulink的使用方法;2.熟悉电力仿真系统(simpowersystem)的各个模块模型库;3.熟悉电力电子器件模型;4.熟悉变压器和电动机模型。三.实验内容及步骤1.熟悉新建空白设计区的方法;①在MATLAB指令窗口输入“c”后按回车键;②在MATLAB指令窗口选择菜单命令File/New/Modle;③按工具栏中的“Simulink”按钮。以上三种方法均可进入SimulinkBrowser,然后再按工具栏中的“空白”按钮即可。2.熟悉SimulinkBrowser中的子目录和simpowersystemBlockset;3.熟悉ElectricalSources、Elements、Machines、PowerElectronics、Connectors、Measurements、ExtraLibrary中的功能模块;4.熟悉Simulink窗口的主菜单File、Edit、View、Simulation、Format、Tools;5.熟悉Simulink窗口的工具栏;6.电力电子波形图的绘制。单相半波不控整流电路,已知交流电源电压220V,负载电阻为2欧姆。画出交流电源电压、整流输出电压和电流的波形。4MATLAB命令窗口键入命令如下:1>>V=220;%交流电压有效值2>>R=2;%电阻值3>>dth=pi/360;%导通角增量4>>th=0:dth:2*pi;%一周期中导通角5>>vs=V*sqrt(2)*sin(th);%交流电压6>>ud=vs.*(vs>=0);%整流输出电压7>>id=ud/R;%整流输出电流8>>plot(th,vs),hold%画交流电压波形Currentplotheld9>>plot(th,ud,th,id)%画整流电压电流波形7.模型文件命名并存盘。四.分析实验结果RidUVs图1-1单相半波5实验二单相桥式全控整流电路仿真(2学时)一.实验目的1.熟悉Matlab的仿真集成工具Simulink和电力系统SimPowerSystems的功能和使用方法,锻炼该软件的使用能力,总结使用技巧和方法,提高使用水平;2.熟悉单相桥式全控整流原理电路;2.熟悉SimPowerSystems的功能模块,灵活运用,举一反三练习。二.实验要求1.熟悉Matlab的电力系统仿真集成工具SimPowerSystems的使用方法;2.独立建立仿真模型;3.进行参数设置;4.独立完成仿真实验内容。三.实验内容及步骤1.电阻性负载时的仿真波形;2R,30,60仿真时间设0.06s,仿真算法选ode15s,启动仿真。观察负载电阻两端的电压波形和电流波形;观察晶闸管的电流波形和电压波形。本例中晶闸管的触发采用简单的脉冲触发器2.感性负载时的仿真波形;2R,HL01.0,30,60仿真时间设0.06s,仿真算法选ode15s,启动仿真。观察负载电阻两端的电压波形和电流波形;观察晶闸管的电流波形和电压波形。3.电源电压220V,工频50Hz。模型文件命名并存盘。4.所需模型元件的提取路径:SimPowerSystems/Electricalsources/ACvoltagesourceSimPowerSystems/powerelectronics/thyristorSimPowerSystems/elements/seriesRLCbranchSimPowerSystems/connectors/TconnectorSimPowerSystems/connectors/neutral(output)6SimPowerSystems/Measurements/MultimeterSimulink/sources/pulsegeneratorSimulink/sinks/scopeSimulink/signalrouting/demux参数修改:触发角30时的参数修改7Phasedelay(相位延迟)换算公式:360其中表示相位延迟时间,T代表电源电压时间周期。60时的仿真只需修改两个触发脉冲的Phasedelay(secs)相。其中触发脉冲一超前触发脉冲二180其他参数修改较为容易不再叙述仿真参数修改:四.分析实验结果画出单相桥式整流电路的电路原理图,并分析其工作原理。触发脉冲触发脉冲交流电压源RLC串联回路8实验三三相桥式全控整流的电路仿真(2学时)一.实验目的1.熟悉Matlab的仿真集成工具Simulink和电力系统SimPowerSystems的功能和使用方法,锻炼该软件的使用能力,总结使用技巧和方法,提高使用水平;2.熟悉三相桥式全控整流电路的工作原理。4.熟悉matlab中的三相桥仿真模块的参数修改。3.熟悉SimPowerSyst...
