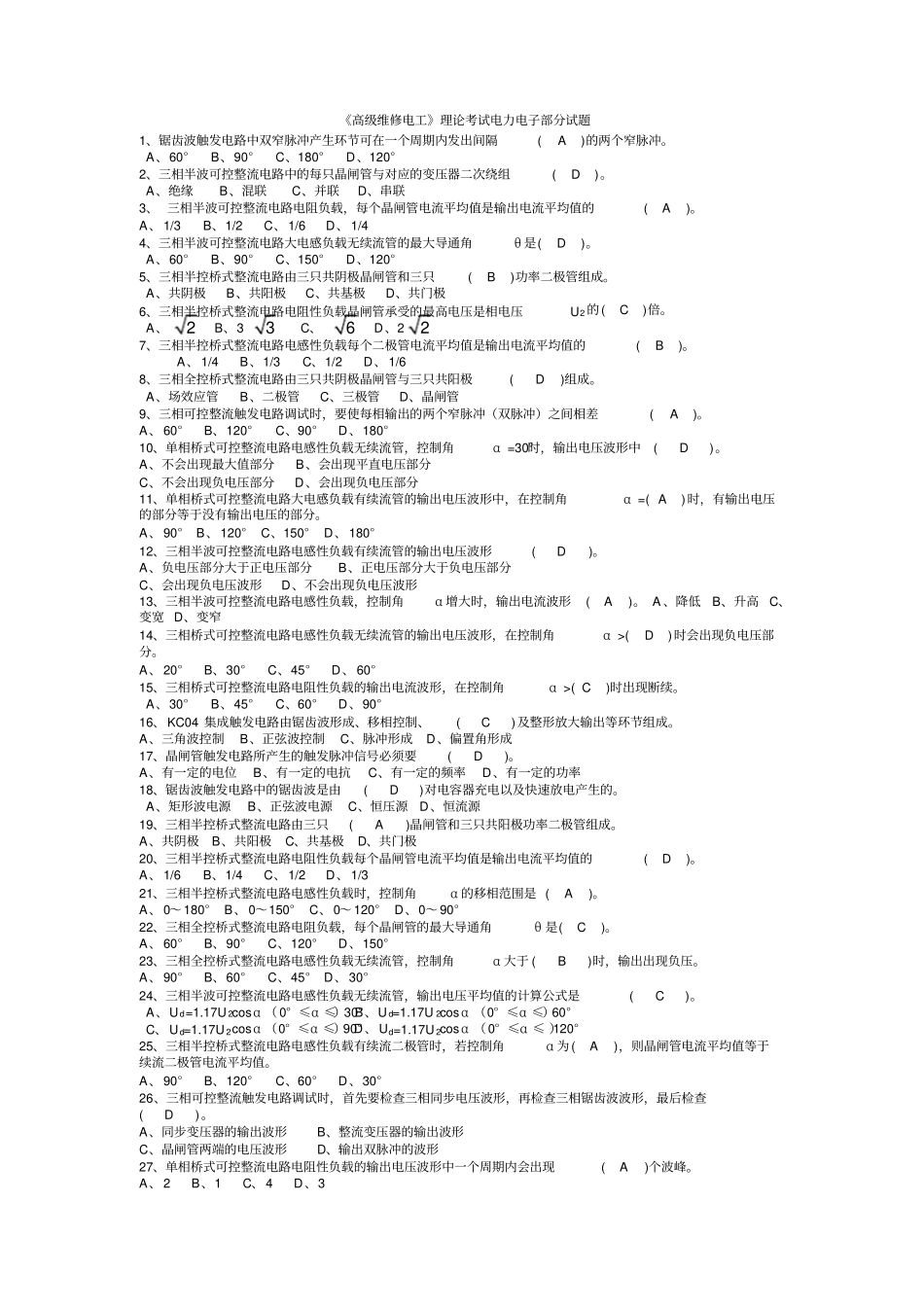

《高级维修电工》理论考试电力电子部分试题1、锯齿波触发电路中双窄脉冲产生环节可在一个周期内发出间隔(A)的两个窄脉冲。A、60°B、90°C、180°D、120°2、三相半波可控整流电路中的每只晶闸管与对应的变压器二次绕组(D)。A、绝缘B、混联C、并联D、串联3、三相半波可控整流电路电阻负载，每个晶闸管电流平均值是输出电流平均值的(A)。A、1/3B、1/2C、1/6D、1/44、三相半波可控整流电路大电感负载无续流管的最大导通角θ是(D)。A、60°B、90°C、150°D、120°5、三相半控桥式整流电路由三只共阴极晶闸管和三只(B)功率二极管组成。A、共阴极B、共阳极C、共基极D、共门极6、三相半控桥式整流电路电阻性负载晶闸管承受的最高电压是相电压U2的(C)倍。A、2B、33C、6D、227、三相半控桥式整流电路电感性负载每个二极管电流平均值是输出电流平均值的(B)。A、1/4B、1/3C、1/2D、1/68、三相全控桥式整流电路由三只共阴极晶闸管与三只共阳极(D)组成。A、场效应管B、二极管C、三极管D、晶闸管9、三相可控整流触发电路调试时，要使每相输出的两个窄脉冲（双脉冲）之间相差(A)。A、60°B、120°C、90°D、180°10、单相桥式可控整流电路电感性负载无续流管，控制角α=30°时，输出电压波形中(D)。A、不会出现最大值部分B、会出现平直电压部分C、不会出现负电压部分D、会出现负电压部分11、单相桥式可控整流电路大电感负载有续流管的输出电压波形中，在控制角α=(A)时，有输出电压的部分等于没有输出电压的部分。A、90°B、120°C、150°D、180°12、三相半波可控整流电路电感性负载有续流管的输出电压波形(D)。A、负电压部分大于正电压部分B、正电压部分大于负电压部分C、会出现负电压波形D、不会出现负电压波形13、三相半波可控整流电路电感性负载，控制角α增大时，输出电流波形(A)。A、降低B、升高C、变宽D、变窄14、三相桥式可控整流电路电感性负载无续流管的输出电压波形，在控制角α>(D)时会出现负电压部分。A、20°B、30°C、45°D、60°15、三相桥式可控整流电路电阻性负载的输出电流波形，在控制角α>(C)时出现断续。A、30°B、45°C、60°D、90°16、KC04集成触发电路由锯齿波形成、移相控制、(C)及整形放大输出等环节组成。A、三角波控制B、正弦波控制C、脉冲形成D、偏置角形成17、晶闸管触发电路所产生的触发脉冲信号必须要(D)。A、有一定的电位B、有一定的电抗C、有一定的频率D、有一定的功率18、锯齿波触发电路中的锯齿波是由(D)对电容器充电以及快速放电产生的。A、矩形波电源B、正弦波电源C、恒压源D、恒流源19、三相半控桥式整流电路由三只(A)晶闸管和三只共阳极功率二极管组成。A、共阴极B、共阳极C、共基极D、共门极20、三相半控桥式整流电路电阻性负载每个晶闸管电流平均值是输出电流平均值的(D)。A、1/6B、1/4C、1/2D、1/321、三相半控桥式整流电路电感性负载时，控制角α的移相范围是(A)。A、0～180°B、0～150°C、0～120°D、0～90°22、三相全控桥式整流电路电阻负载，每个晶闸管的最大导通角θ是(C)。A、60°B、90°C、120°D、150°23、三相全控桥式整流电路电感性负载无续流管，控制角α大于(B)时，输出出现负压。A、90°B、60°C、45°D、30°24、三相半波可控整流电路电感性负载无续流管，输出电压平均值的计算公式是(C)。A、Ud=1.17U2cosα（0°≤α≤30°）B、Ud=1.17U2cosα（0°≤α≤60°）C、Ud=1.17U2cosα（0°≤α≤90°）D、Ud=1.17U2cosα（0°≤α≤120°）25、三相半控桥式整流电路电感性负载有续流二极管时，若控制角α为(A)，则晶闸管电流平均值等于续流二极管电流平均值。A、90°B、120°C、60°D、30°26、三相可控整流触发电路调试时，首先要检查三相同步电压波形，再检查三相锯齿波波形，最后检查(D)。A、同步变压器的输出波形B、整流变压器的输出波形C、晶闸管两端的电压波形D、输出双脉冲的波形27、单相桥式可控整流电路电阻性负载的输出电压波形中一个周期内会出现(A)个波峰。A、2B、1C、4D、328、单相桥式可控整流电路大电感负载无续流管的输出电流波形(D)。A、只有正弦波的正半周部分B、正电流部分大于负电流部分C、会出现负电流部分D...
