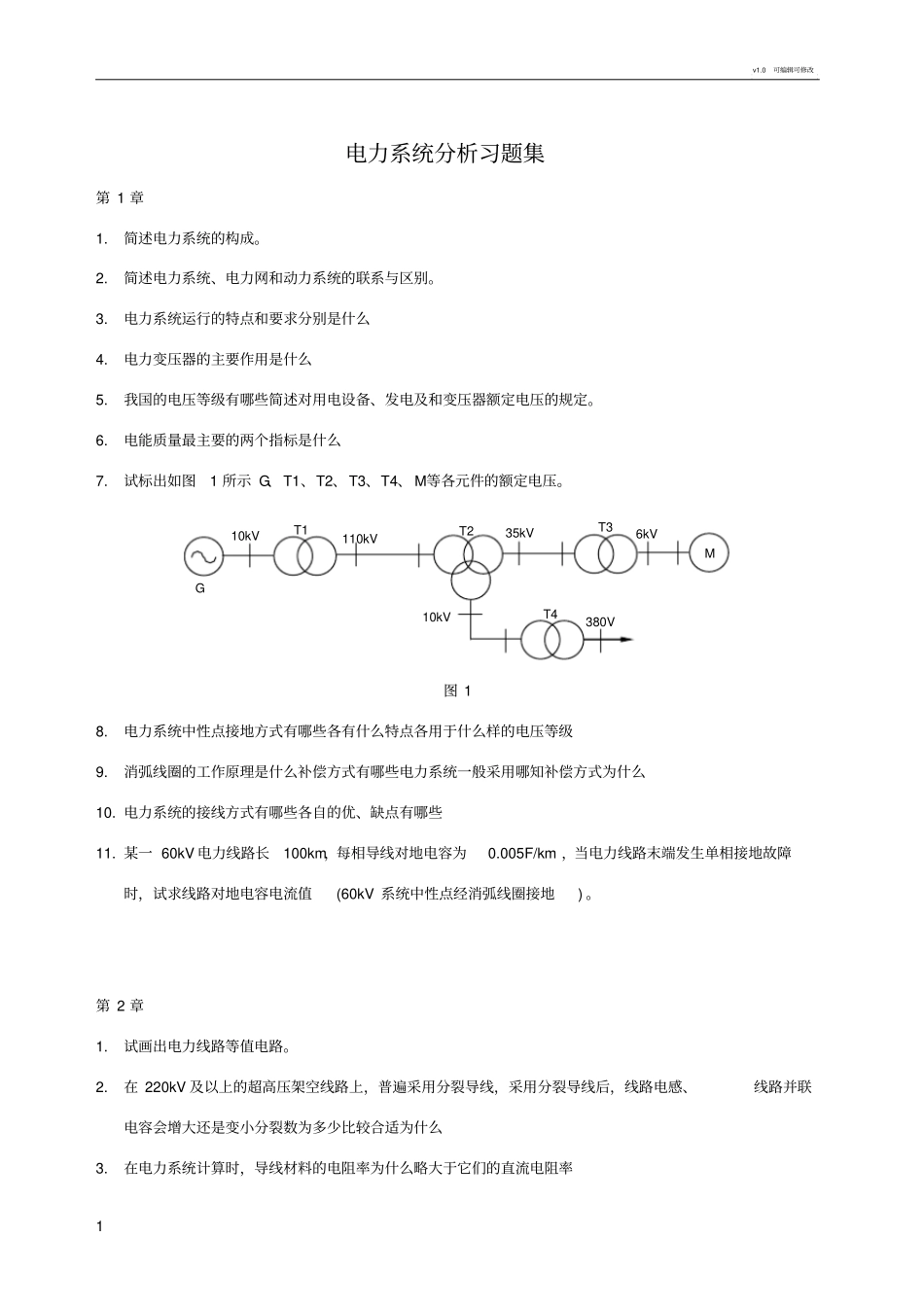

v1.0可编辑可修改1电力系统分析习题集第1章1.简述电力系统的构成。2.简述电力系统、电力网和动力系统的联系与区别。3.电力系统运行的特点和要求分别是什么4.电力变压器的主要作用是什么5.我国的电压等级有哪些简述对用电设备、发电及和变压器额定电压的规定。6.电能质量最主要的两个指标是什么7.试标出如图1所示G、T1、T2、T3、T4、M等各元件的额定电压。MG10kV110kV35kV10kV380V6kVT1T2T3T4图18.电力系统中性点接地方式有哪些各有什么特点各用于什么样的电压等级9.消弧线圈的工作原理是什么补偿方式有哪些电力系统一般采用哪知补偿方式为什么10.电力系统的接线方式有哪些各自的优、缺点有哪些11.某一60kV电力线路长100km，每相导线对地电容为0.005F/km，当电力线路末端发生单相接地故障时，试求线路对地电容电流值(60kV系统中性点经消弧线圈接地)。第2章1.试画出电力线路等值电路。2.在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小分裂数为多少比较合适为什么3.在电力系统计算时，导线材料的电阻率为什么略大于它们的直流电阻率v1.0可编辑可修改24.试画出单相变压器等值电路。5.当变压器带有一定负荷时，在其中要产生哪些功率损耗空载时有无损耗为什么6.试讨论如何直接计算变压器归算到任一侧的参数7.变压器等值电路中，各绕组的参数计算时能否代入各对应绕组的额定电压，为什么8.发电机的电抗百分值的（%）含义是什么9.发电机的运行受哪些条件的约束发电机的运行极限有哪些10.电力系统等值网络中，有名制和标么制分别表示什么含义11.采用标么值计算有什么优点在电力系统计算中，基准值如何选择12.有一回电压等级为110kV，长为400km的输电线路，电阻r1=Ω/km，电抗x1=Ω/km，电纳b1=×10-6S/km，试求其稳态等值电路。13.有一台三绕组变压器，SN=20MVA，容量比为100/100/50，额定电压为110/11kV，短路损耗为Pk1-2=，P’k1-3=52kW，P’k2-3=47kW，空载电流为I0%=，空载损耗P0=75kW，短路电压为Uk1-2%=10，Uk1-3%=18，Uk2-3%=6；试求解变压器参数并作出等效电路。14.系统如图2所示。输电线路单位长电阻r1=Ω/km，电抗x1=Ω/km，电纳b1=×10-6S/km，。变压器参数为：T1：Pk＝230kW，Uk%=，P0＝，I0％＝，T2：Pk＝183kW，Uk%=，P0＝，I0％＝，T3：Pk＝160kW，Uk%=，P0＝，I0％＝，试作出有名值和标么值等效电路。20MVA110/38.5kV31.5MVA10.5/121kV10kVT2110kV35kV10kV10MVA35/11kVT1T3180km30km图215.试画出如图3所示非标准变比变压器的等值电路，并标出其参数。TZa1:kbv1.0可编辑可修改3图3第3章1.什么是电力系统潮流计算电力系统潮流计算的目的是什么2.试分别说明电压损耗和电压降落的概念。3.电力线路电压降落的纵分量和横分量的表达式是什么其电压降落的计算公式是以相电压推导的，是否适合于线电压为什么4.电力线路阻抗中的功率损耗表达式是什么电力线路始、末端的电容功率表达式是什么上述表达式均是以单相形式推导的，是否适合于三相形式为什么5.电压偏移的定义是什么6.什么是自然功率若线路首、末两端电压固定，都为额定电压，当线路通过的功率大于自然功率时，线路电压中间最低，并越接近两端电压越高，试说明之。7.什么是传播常数、衰减常数、相位常数、波阻抗8.什么叫运算功率什么叫运算负荷一个变电所的运算负荷如何计算9.对简单开始网络、变电所较多的开始网络和环形网络，潮流计算的内容和步骤是什么10.有一回电压等级为110kV，长为200km的输电线路，电阻r1=Ω/km，电抗x1=Ω/km，电纳b1=×10-6S/km，末端接一台容量为的降压变压器，变比为110/11kV。如图4所示。变压器参数为Pk＝190kW，Uk%=，P0＝，I0％＝。当C点实际电压为109kV时，求A点的电压大小。AB200kmSFL1-31500/110110/11kVC17+j8MVA图411.对于题4，若已知A点实际电压为115kV时，求A、C二点间的电压损耗及B点和C点的实际电压。12.试证明线电压和相电压的电压降、电压损耗的计算公式形式相同。第4章1.节点导纳矩阵和节点阻抗矩阵中各元素的物理意义是什么2.节点导纳矩阵有什么特点v1.0可编辑可修改43.节点导纳矩阵如何形成和修改其阶数与电力系统的...
