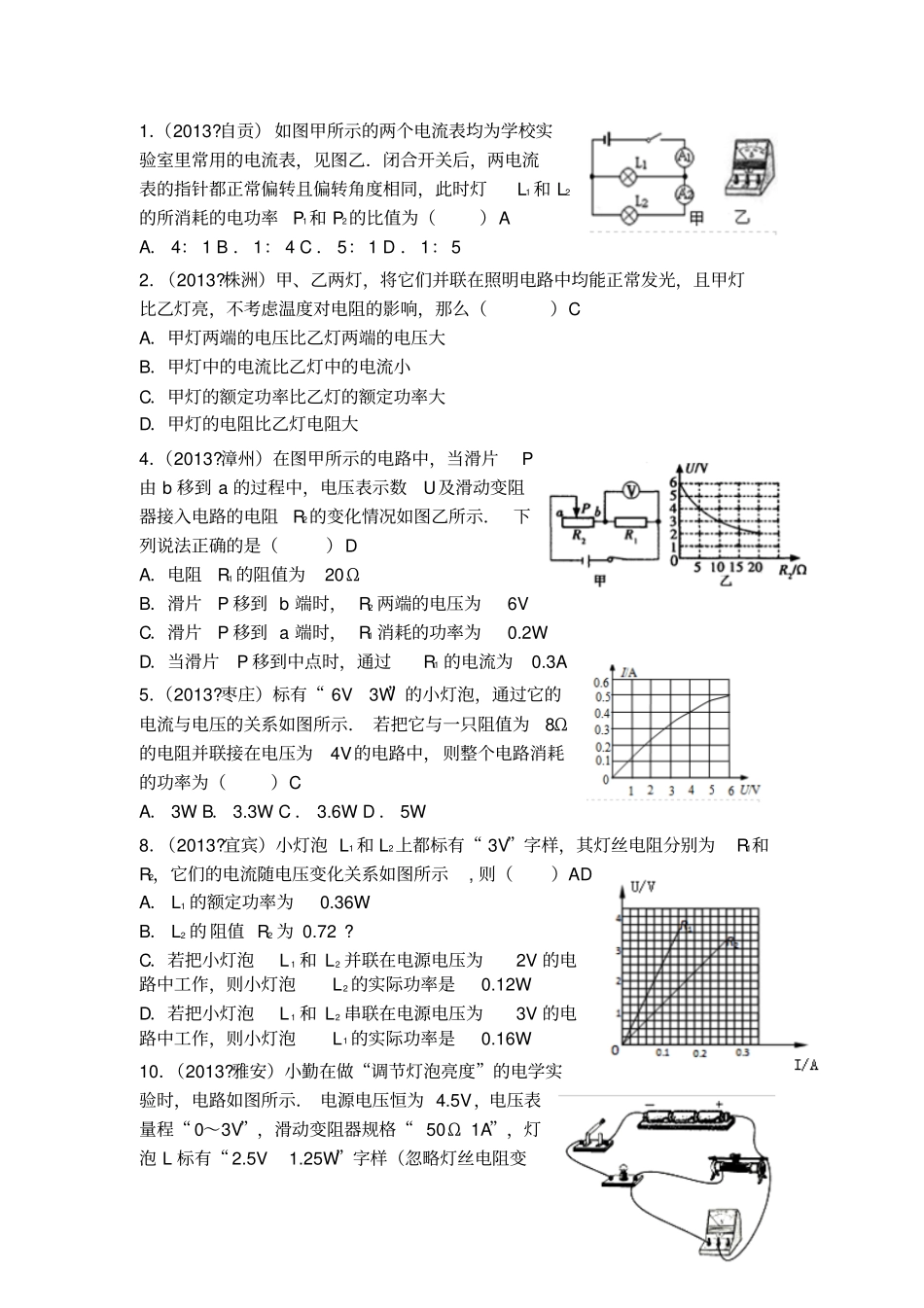

1．（2013?自贡）如图甲所示的两个电流表均为学校实验室里常用的电流表，见图乙．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1B．1：4C．5：1D．1：52．（2013?株洲）甲、乙两灯，将它们并联在照明电路中均能正常发光，且甲灯比乙灯亮，不考虑温度对电阻的影响，那么（）CA．甲灯两端的电压比乙灯两端的电压大B．甲灯中的电流比乙灯中的电流小C．甲灯的额定功率比乙灯的额定功率大D．甲灯的电阻比乙灯电阻大4．（2013?漳州）在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（）DA．电阻R1的阻值为20ΩB．滑片P移到b端时，R2两端的电压为6VC．滑片P移到a端时，R1消耗的功率为0.2WD．当滑片P移到中点时，通过R1的电流为0.3A5．（2013?枣庄）标有“6V3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）CA．3WB．3.3WC．3.6WD．5W8．（2013?宜宾）小灯泡L1和L2上都标有“3V”字样，其灯丝电阻分别为R1和R2，它们的电流随电压变化关系如图所示,则（）ADA．L1的额定功率为0.36WB．L2的阻值R2为0.72?C．若把小灯泡L1和L2并联在电源电压为2V的电路中工作，则小灯泡L2的实际功率是0.12WD．若把小灯泡L1和L2串联在电源电压为3V的电路中工作，则小灯泡L1的实际功率是0.16W10．（2013?雅安）小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω1A”，灯泡L标有“2.5V1.25W”字样（忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（）CA．灯泡两端的最大电压是1.5VB．该电路中电流的最大功率是1.25WC．电路中电流变化的范围是0.3A～0.5AD．滑动变阻器阻值变化的范围是2.5Ω～10Ω11．（2013?西宁）如图所示的电路中，电源电压为30V，定值电阻为60Ω，滑动变阻器标有“30Ω1.5A”字样，在该电路正常使用的情况下，则（）CA．滑动变阻器消耗的最小功率为45WB．电流表的最大示数为1.5AC．电路消耗的最大功率为60WD．当滑片P滑到最右端时，定值电阻R消耗的功率为75W12．（2013?无锡）如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（）BA．乙灯灯丝断了B．乙灯的实际功率小C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能D．通过乙灯的电流小于甲灯的电流13．（2013?乌鲁木齐）一台家庭用节能台灯，其灯泡亮度相当于40W的普通白炽灯的亮度．在相同的工作时间内，节能台灯消耗的电能为40W白炽灯消耗电能的1/6，则节能台灯的工作电流约为（）BA．3mAB．30mAC．0.3AD．1.1A15．（2013?泰安）甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）CA．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2：1C．甲、乙两个电阻两端电压之比是2：1D．甲、乙两个电阻的电功率之比是1：417．（2013?绥化）如图所示的电路中，电源电压恒为4.5V，电压表量程0-3V，电流表量程0-0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V1.25W”．若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（）BDA．电流表的示数变化范围0.3A～0.6AB．电压表的示数变化范围1.5V～2.5VC．滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD．该电路最大功率是2.25W18．（2013?十堰）如图甲，R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）．图乙反映了开关由断开到闭合，再移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系；图丙反映了滑动变阻器消耗的功率P与电流I之间的关系，则下列说法不正确的是（）DA．电源电压为50VB．R1的阻值为5ΩC．当R2的功率为120W时，电路消耗的总功率为200WD．滑动变阻器连入电路的阻值范围为4Ω～45Ω19．（2013?沈阳）如图所示，已知电阻R1=10Ω，R2=5Ω，当开关闭合后，下列说法正确...
