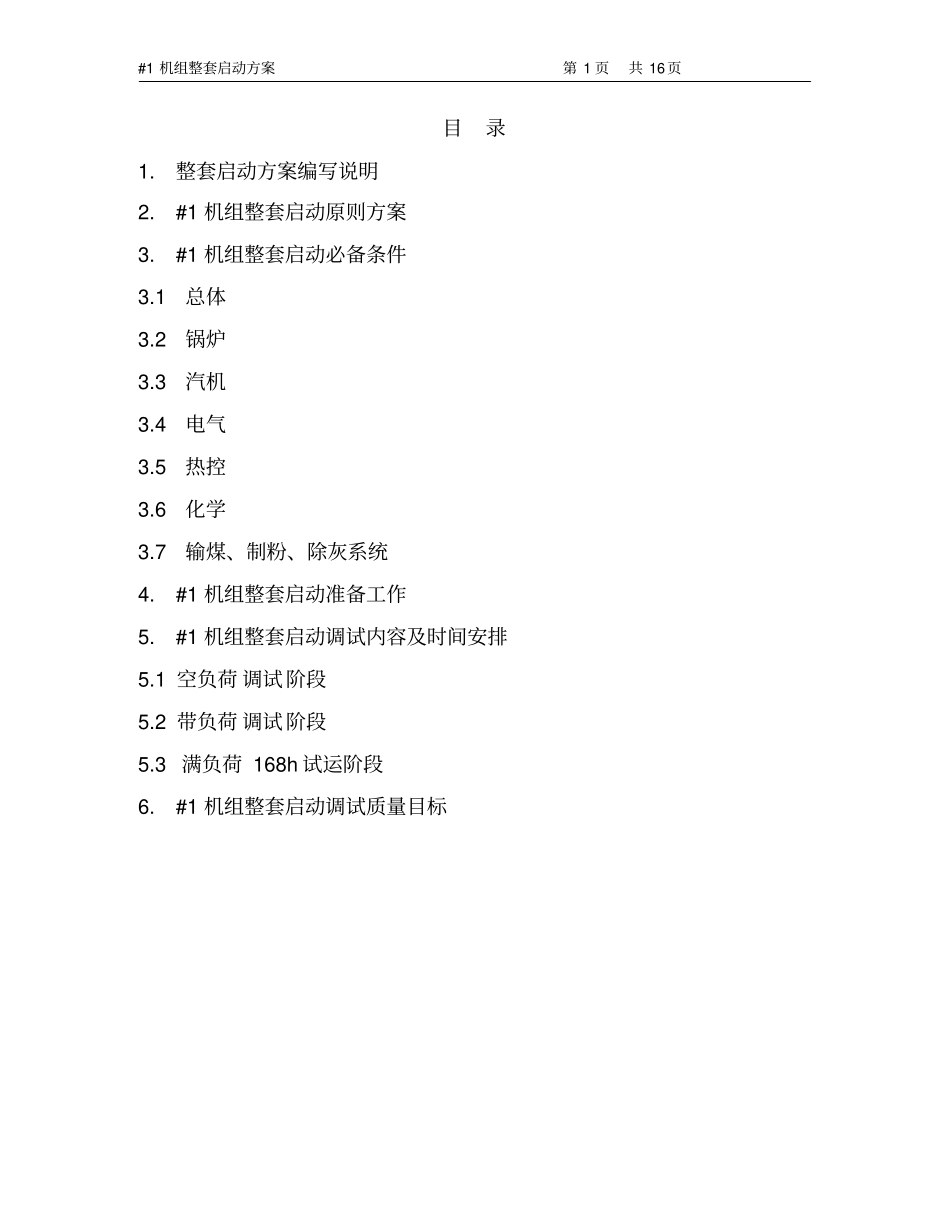

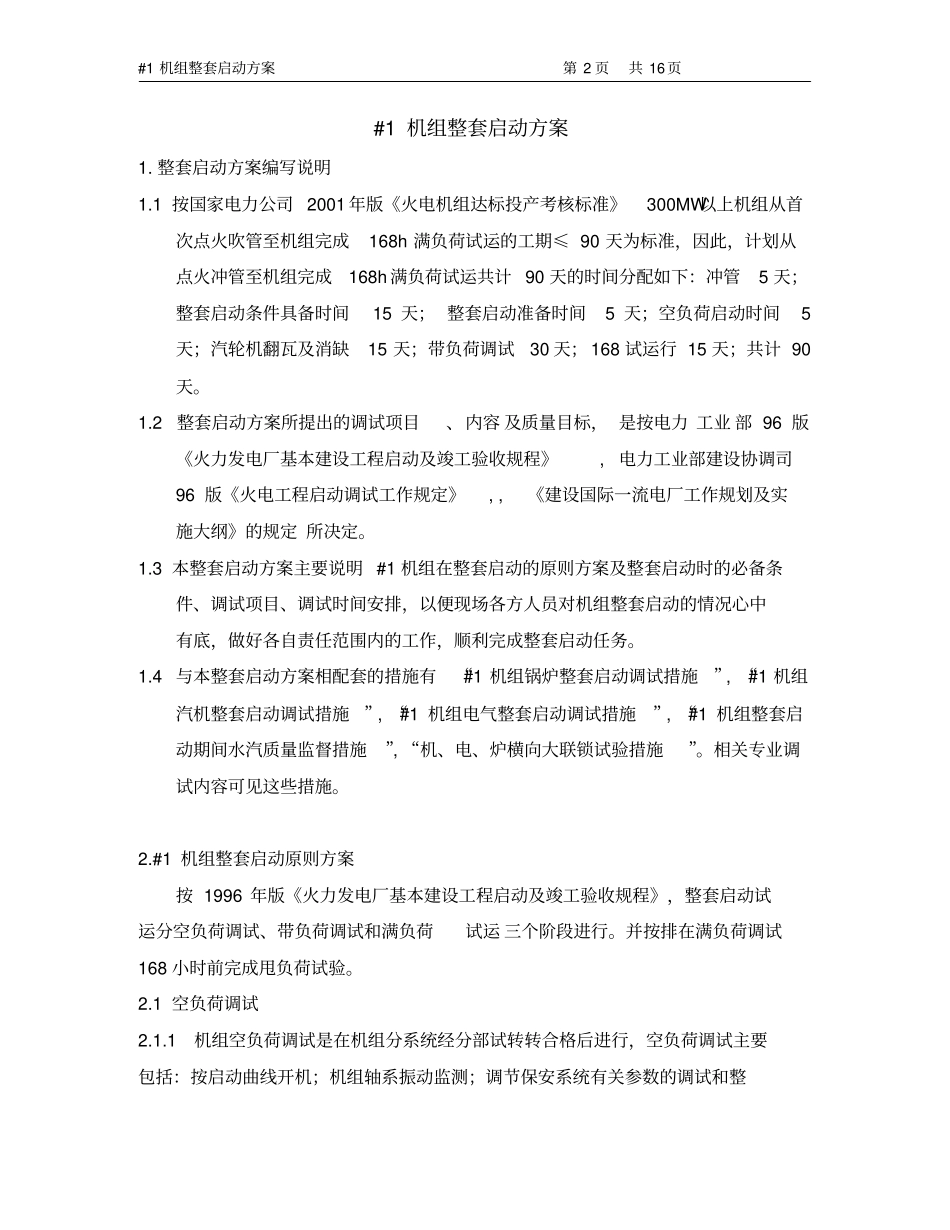

机组整套启动方案#1机组整套启动方案第1页共16页目录1.整套启动方案编写说明2.#1机组整套启动原则方案3.#1机组整套启动必备条件3.1总体3.2锅炉3.3汽机3.4电气3.5热控3.6化学3.7输煤、制粉、除灰系统4.#1机组整套启动准备工作5.#1机组整套启动调试内容及时间安排5.1空负荷调试阶段5.2带负荷调试阶段5.3满负荷168h试运阶段6.#1机组整套启动调试质量目标#1机组整套启动方案第2页共16页#1机组整套启动方案1.整套启动方案编写说明1.1按国家电力公司2001年版《火电机组达标投产考核标准》300MW以上机组从首次点火吹管至机组完成168h满负荷试运的工期≤90天为标准，因此，计划从点火冲管至机组完成168h满负荷试运共计90天的时间分配如下：冲管5天；整套启动条件具备时间15天；整套启动准备时间5天；空负荷启动时间5天；汽轮机翻瓦及消缺15天；带负荷调试30天；168试运行15天；共计90天。1.2整套启动方案所提出的调试项目、内容及质量目标，是按电力工业部96版《火力发电厂基本建设工程启动及竣工验收规程》,电力工业部建设协调司96版《火电工程启动调试工作规定》,,《建设国际一流电厂工作规划及实施大纲》的规定所决定。1.3本整套启动方案主要说明#1机组在整套启动的原则方案及整套启动时的必备条件、调试项目、调试时间安排，以便现场各方人员对机组整套启动的情况心中有底，做好各自责任范围内的工作，顺利完成整套启动任务。1.4与本整套启动方案相配套的措施有“#1机组锅炉整套启动调试措施”,“#1机组汽机整套启动调试措施”,“#1机组电气整套启动调试措施”,“#1机组整套启动期间水汽质量监督措施”,“机、电、炉横向大联锁试验措施”。相关专业调试内容可见这些措施。2.#1机组整套启动原则方案按1996年版《火力发电厂基本建设工程启动及竣工验收规程》，整套启动试运分空负荷调试、带负荷调试和满负荷试运三个阶段进行。并按排在满负荷调试168小时前完成甩负荷试验。2.1空负荷调试2.1.1机组空负荷调试是在机组分系统经分部试转转合格后进行，空负荷调试主要包括：按启动曲线开机；机组轴系振动监测；调节保安系统有关参数的调试和整#1机组整套启动方案第3页共16页定；电气试验；并网带初负荷；汽机超速试验；锅炉蒸汽严密性试验及安全门校验。2.1.2空负荷调试主要程序(1)热工信号及联锁保护校验(2)各有关分系统投入。(3)锅炉点火，按冷态曲线升温、升压。(4)投运汽机轴封汽系统。(5)汽机冲转、暖机、定速。(6)机组振动监测。(7)机组定速后，进行手动脱扣试验，充油试验。(8)电气试验。(9)机组首次并网试验低负荷暖机。(10)机组解列汽机超速试验。(11)汽机主汽门、调速汽门严密性试验。(12)停机，汽机惰走时间测定。(13)锅炉蒸汽严密性试验及安全门的整定。(14)汽动给泵试转，超速试验，带泵启动。2.1.3空负荷调试阶段按全燃油方式试运。2.1.4汽机首次启动采取高压缸启动方式。2.1.5汽机整套试运阶段，调门进气方式采用全周进汽（单阀）运行。2.1.6低压加热器随机启动。2.1.7空负荷调试阶段汽机凝结水全排放，合格后回收。2.1.8并网带初负荷为60MW。2.2带负荷调试2.2.1空负荷调试结束后，一般需停机进行汽轮机翻瓦及消缺工作，然后进入机组带负荷调试，在系统设备调试过程中无大的问题及缺陷，各系统全部正常的情况下，可将停机翻瓦消缺工作安排在机组带一定负荷调试后，再安排进行。#1机组整套启动方案第4页共16页2.2.2机组带负荷调试是在完成各项空负荷的基础上进行的，主要包括：制粉系统和燃烧系统的初调整；汽水品质的调试；投入各系统及热工保护和自动；厂用电切换试验；启停试验；真空严密性试验；甩负荷试验；协调控制系统负荷变动等试验。2.2.3需另启用系统：输煤系统，制粉系统，吹灰系统，除灰、除渣及除尘系统投运。2.2.4带负荷调试主要程序(1)汽机加热器投运。(2)制粉系统运行，锅炉投粉。(3)锅炉吹灰系统投入。(4)机组升负荷，洗硅，化学汽水品质的监督。(5)厂用电切换试验。(6)热控自动调节和控制系统特性试验，并投入相对应调节系统。(7)进行给水系统、汽温系统、燃烧系统等自动系统的投入试验，锅炉断油，电除尘投入。(8)汽机真空严密性试验。(9)投入机组协调控制...
