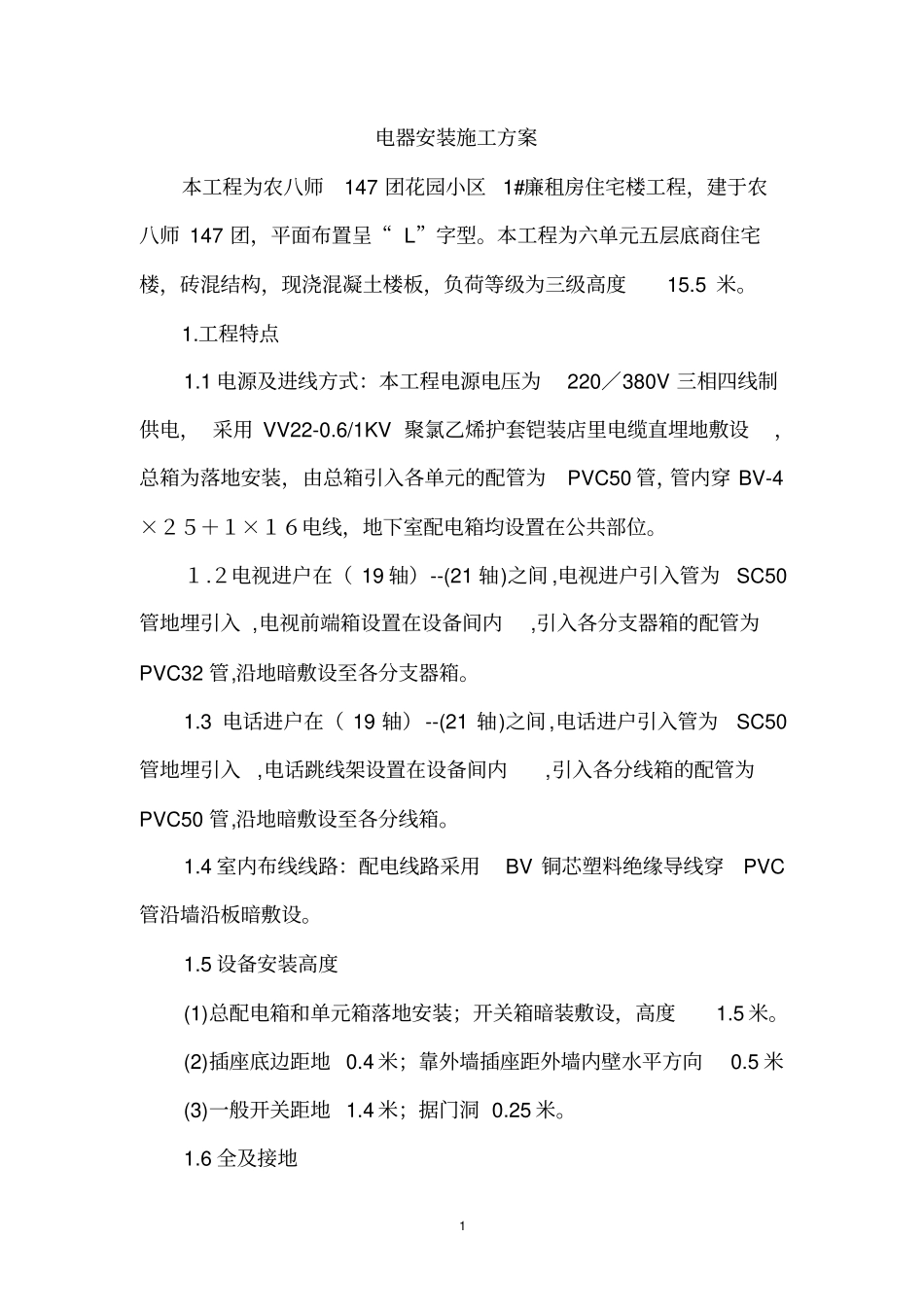

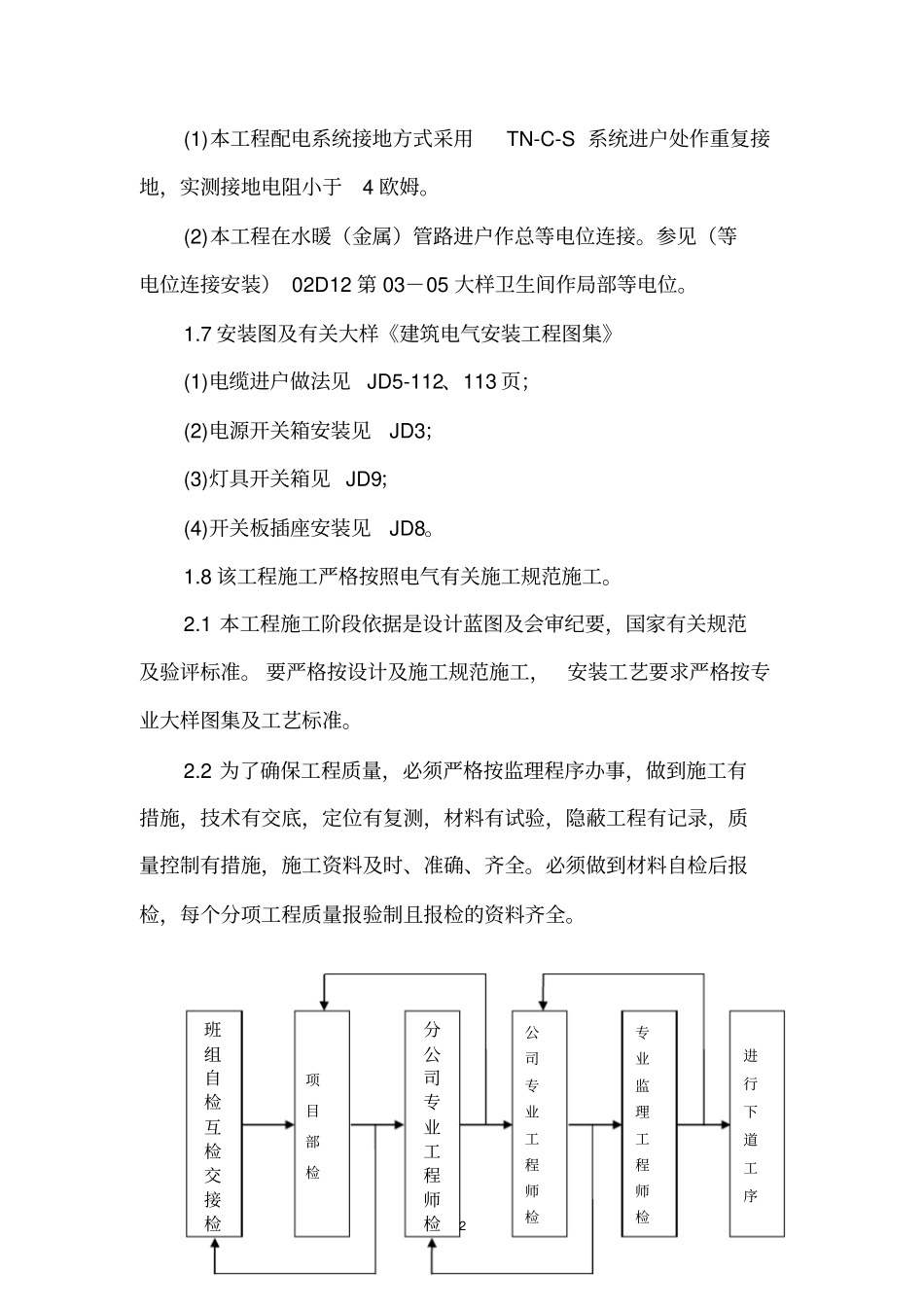

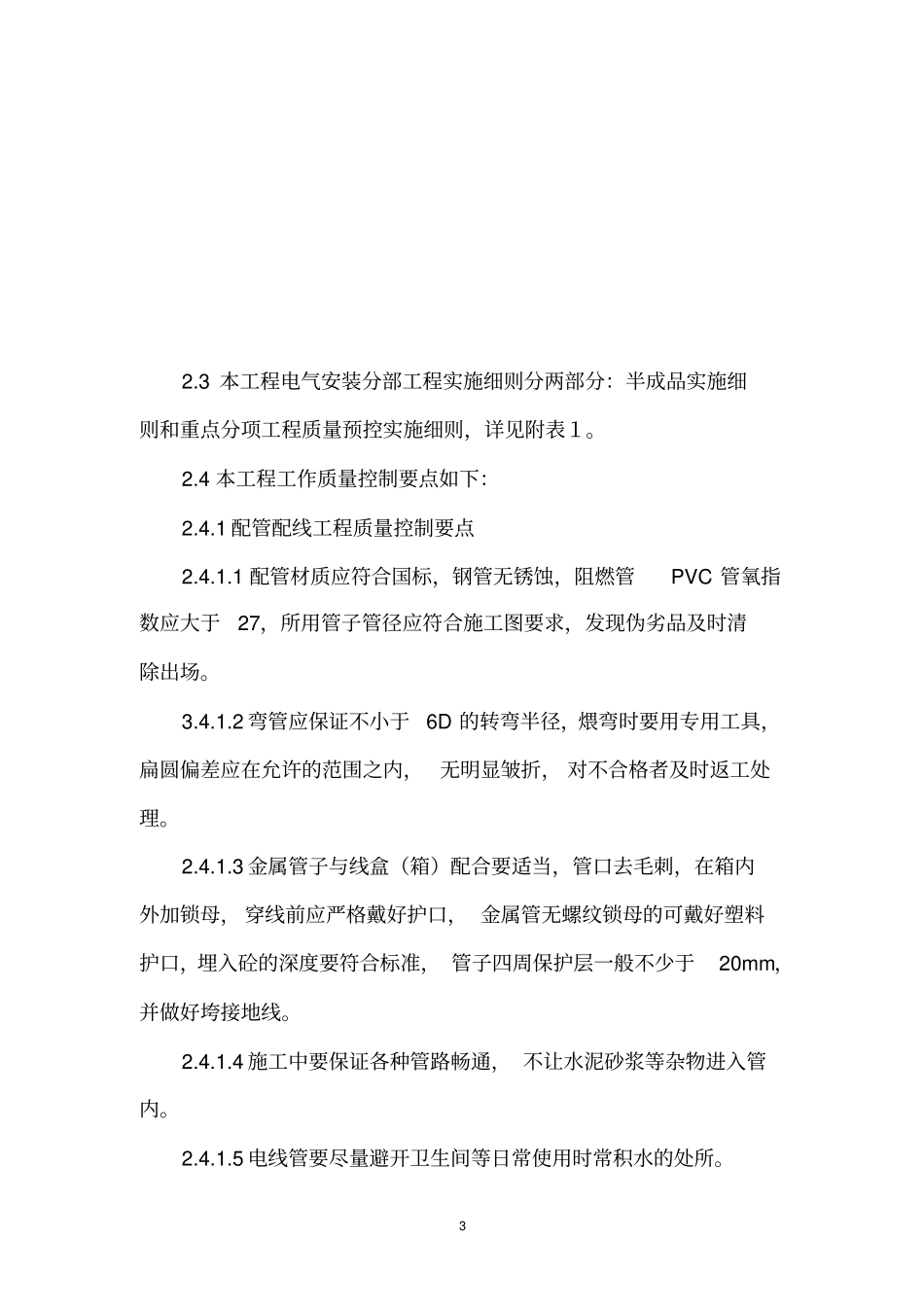

1电器安装施工方案本工程为农八师147团花园小区1#廉租房住宅楼工程，建于农八师147团，平面布置呈“L”字型。本工程为六单元五层底商住宅楼，砖混结构，现浇混凝土楼板，负荷等级为三级高度15.5米。1.工程特点1.1电源及进线方式：本工程电源电压为220∕380V三相四线制供电，采用VV22-0.6/1KV聚氯乙烯护套铠装店里电缆直埋地敷设，总箱为落地安装，由总箱引入各单元的配管为PVC50管，管内穿BV-4×２５＋１×１６电线，地下室配电箱均设置在公共部位。１.２电视进户在（19轴）--(21轴)之间,电视进户引入管为SC50管地埋引入,电视前端箱设置在设备间内,引入各分支器箱的配管为PVC32管,沿地暗敷设至各分支器箱。1.3电话进户在（19轴）--(21轴)之间,电话进户引入管为SC50管地埋引入,电话跳线架设置在设备间内,引入各分线箱的配管为PVC50管,沿地暗敷设至各分线箱。1.4室内布线线路：配电线路采用BV铜芯塑料绝缘导线穿PVC管沿墙沿板暗敷设。1.5设备安装高度(1)总配电箱和单元箱落地安装；开关箱暗装敷设，高度1.5米。(2)插座底边距地0.4米；靠外墙插座距外墙内壁水平方向0.5米(3)一般开关距地1.4米；据门洞0.25米。1.6全及接地2(1)本工程配电系统接地方式采用TN-C-S系统进户处作重复接地，实测接地电阻小于4欧姆。(2)本工程在水暖（金属）管路进户作总等电位连接。参见（等电位连接安装）02D12第03－05大样卫生间作局部等电位。1.7安装图及有关大样《建筑电气安装工程图集》(1)电缆进户做法见JD5-112、113页；(2)电源开关箱安装见JD3；(3)灯具开关箱见JD9；(4)开关板插座安装见JD8。1.8该工程施工严格按照电气有关施工规范施工。2.1本工程施工阶段依据是设计蓝图及会审纪要，国家有关规范及验评标准。要严格按设计及施工规范施工，安装工艺要求严格按专业大样图集及工艺标准。2.2为了确保工程质量，必须严格按监理程序办事，做到施工有措施，技术有交底，定位有复测，材料有试验，隐蔽工程有记录，质量控制有措施，施工资料及时、准确、齐全。必须做到材料自检后报检，每个分项工程质量报验制且报检的资料齐全。班组自检互检交接检项目部检分公司专业工程师检公司专业工程师检专业监理工程师检进行下道工序32.3本工程电气安装分部工程实施细则分两部分：半成品实施细则和重点分项工程质量预控实施细则，详见附表１。2.4本工程工作质量控制要点如下：2.4.1配管配线工程质量控制要点2.4.1.1配管材质应符合国标，钢管无锈蚀，阻燃管PVC管氧指数应大于27，所用管子管径应符合施工图要求，发现伪劣品及时清除出场。3.4.1.2弯管应保证不小于6D的转弯半径，煨弯时要用专用工具，扁圆偏差应在允许的范围之内，无明显皱折，对不合格者及时返工处理。2.4.1.3金属管子与线盒（箱）配合要适当，管口去毛刺，在箱内外加锁母，穿线前应严格戴好护口，金属管无螺纹锁母的可戴好塑料护口，埋入砼的深度要符合标准，管子四周保护层一般不少于20mm，并做好垮接地线。2.4.1.4施工中要保证各种管路畅通，不让水泥砂浆等杂物进入管内。2.4.1.5电线管要尽量避开卫生间等日常使用时常积水的处所。42.4.1.6所用导线、电缆应与施工图要求的型号、规格相同，严格要求按相序、相色穿线，特别是N线和PE线要严格区分，不得混用。2.4.1.7导线连接头，宜采用压接工艺（多股铜芯线理顺搪锡后压接）或连接后搪锡。竖井内干线采用燃电缆或阻燃BV线穿钢管敷设。电力电缆、电线在竖井内靠外墙一侧敷设。未注导线均为BV-2.5mm2、2～3根穿PVC20管、4~6根穿孔机PVC25管。单相220V插座线路均用BV-3×2.5mm2、穿PVC20管敷设。三相380V插座线路均用BV-5×2.5mm2，穿PVC25管敷设。2.5照明：2.5.1照明种类：本工程为一般照明。2．5.2光源选择：照明以清洁、明快为原则进行设计，同时考虑节能因素避免能源浪费，以满足使用的要求。住宅等场所选用白炽灯其它场所根据需要选配。（3）照明控制：一般场所为开关控制；住宅部分楼梯间、公共走道灯由声光延时开关控制。（4）灯具：住宅内先安装筒易灯具，商场先按吸顶荧光灯设计，最终由装修单位负责设计。（5）照明系统的配电方式、设备的选型及预埋安装：5本工程对用电量较大的住宅照明配电系...
