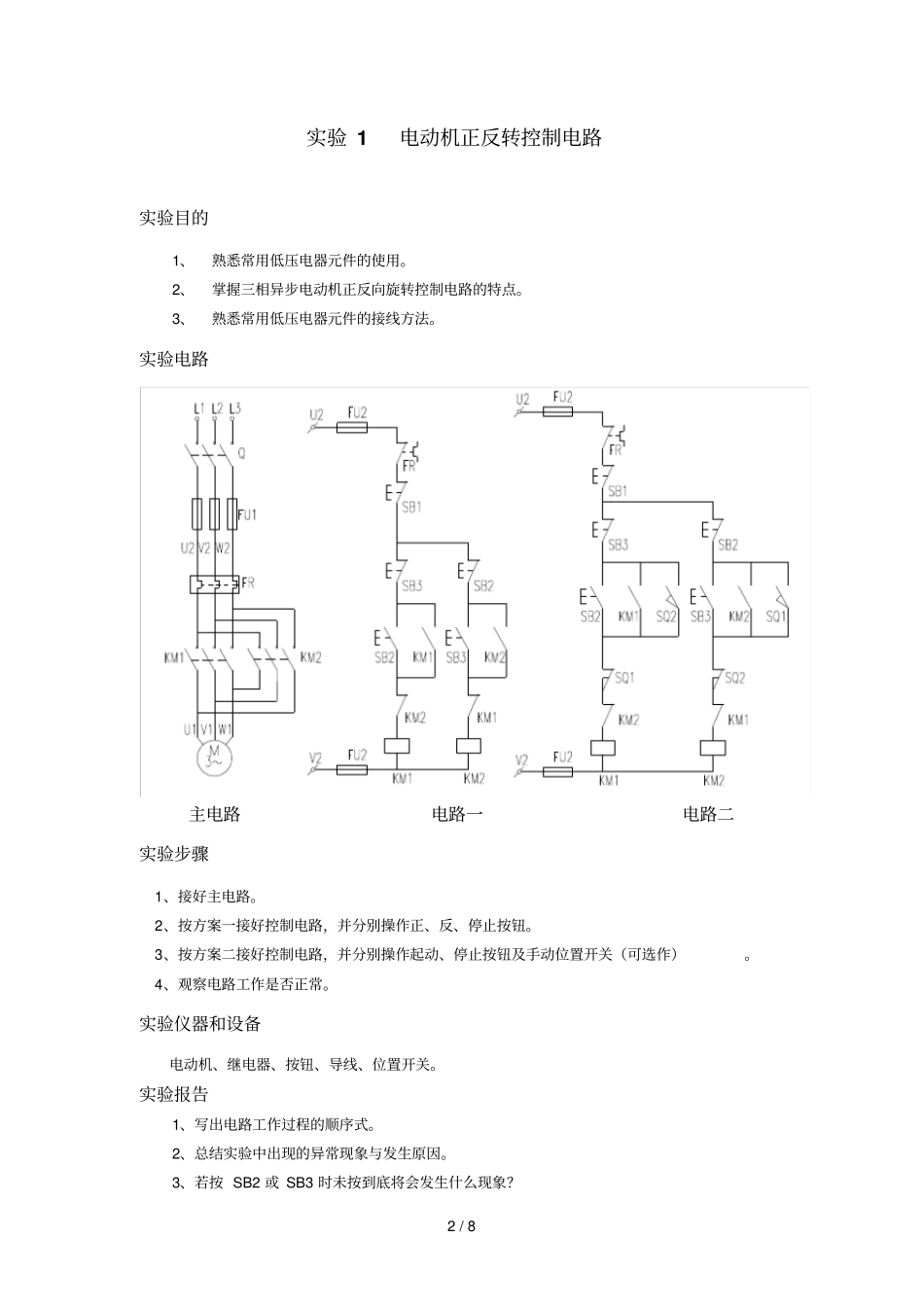

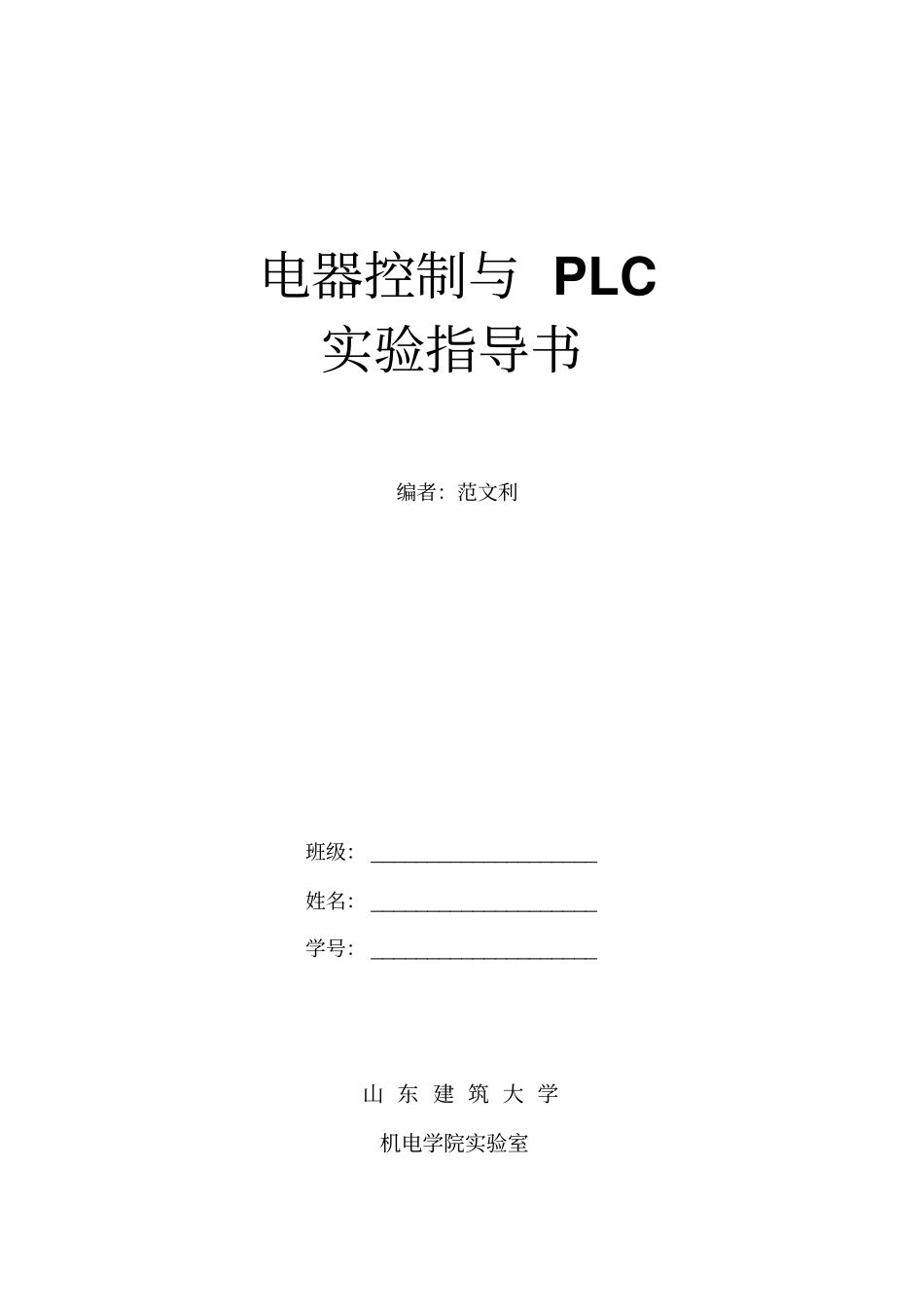

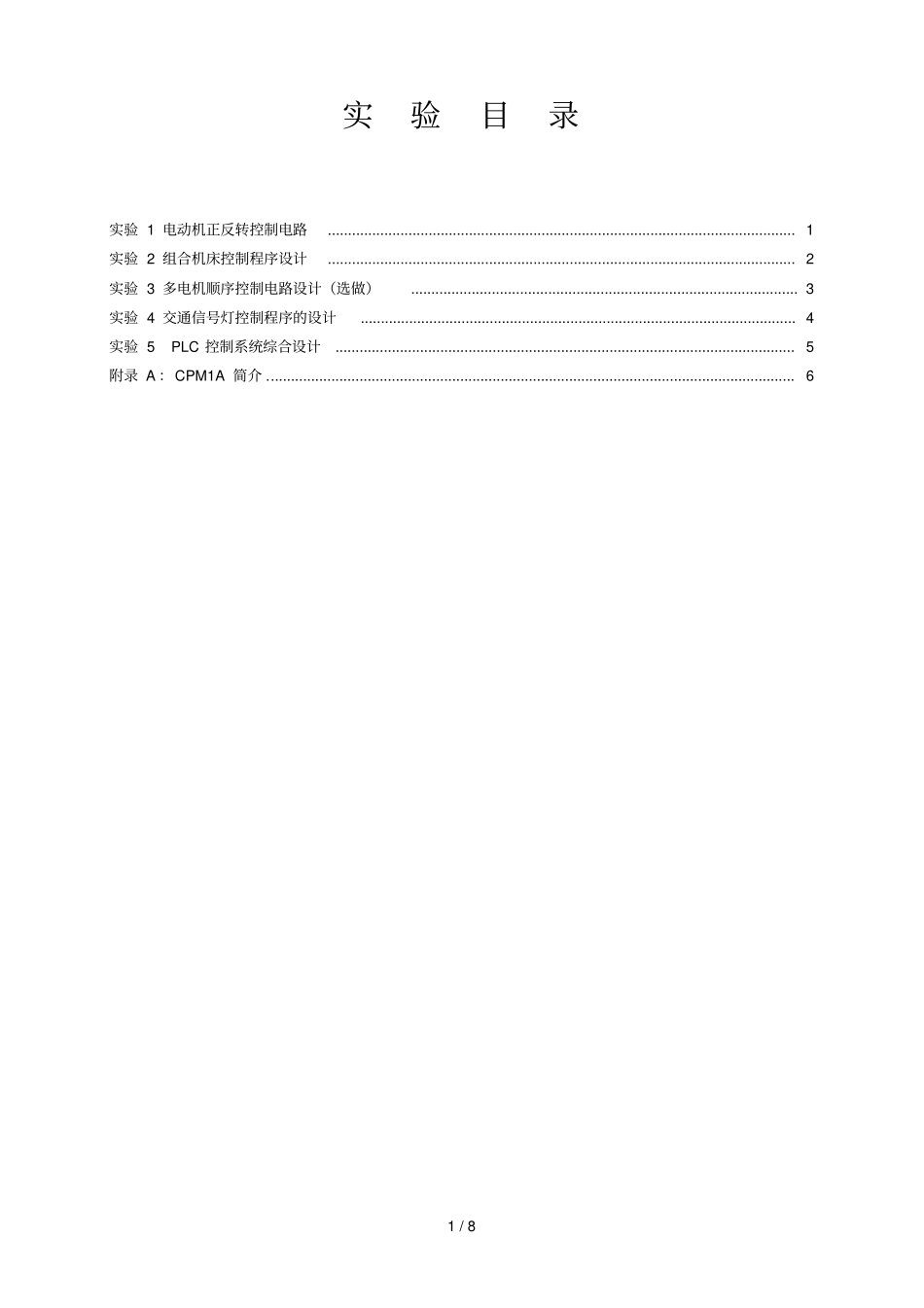

电器控制与PLC实验指导书编者：范文利班级：____________________姓名：____________________学号：____________________山东建筑大学机电学院实验室1/8实验目录实验1电动机正反转控制电路....................................................................................................................1实验2组合机床控制程序设计....................................................................................................................2实验3多电机顺序控制电路设计（选做）................................................................................................3实验4交通信号灯控制程序的设计............................................................................................................4实验5PLC控制系统综合设计..................................................................................................................5附录A：CPM1A简介...................................................................................................................................62/8实验1电动机正反转控制电路实验目的1、熟悉常用低压电器元件的使用。2、掌握三相异步电动机正反向旋转控制电路的特点。3、熟悉常用低压电器元件的接线方法。实验电路主电路电路一电路二实验步骤1、接好主电路。2、按方案一接好控制电路，并分别操作正、反、停止按钮。3、按方案二接好控制电路，并分别操作起动、停止按钮及手动位置开关（可选作）。4、观察电路工作是否正常。实验仪器和设备电动机、继电器、按钮、导线、位置开关。实验报告1、写出电路工作过程的顺序式。2、总结实验中出现的异常现象与发生原因。3、若按SB2或SB3时未按到底将会发生什么现象？3/8实验2组合机床控制程序设计实验目的1、熟悉PLC编程软件的使用。2、掌握PLC程序设计的方法和调试过程。实验要求设计一个PLC程序完成以下控制过程：（2台电机）实验步骤1、按要求设计好电路原理图，并在小组中讨论通过后实施。2、设计梯形图并利用CXP软件生成程序并下载到PLC中。3、接好输入，调试程序。实验仪器和设备计算机、CXP软件、CPM1A、按钮、下载线。实验报告1、写出条件分析法设计电路的过程。2、画出电路原理图3、整理出PLC控制程序梯形图。4、总结实验中出现的异常现象与发生原因。4/8实验3多电机顺序控制电路设计（选做）实验目的1、熟悉PLC编程软件的使用。2、掌握PLC程序设计的方法和调试过程。实验要求设计一个基于PLC的电器控制系统完成以下工作过程：（2台电机）1、电机M1可正反向连动，正向点动；电机M2可正反向连动。2、电机M1正向起动（连动）后5秒M2正向起动；过10秒后M2反转；再过5秒后M2停止；又过10秒后M1停止。3、改变各阶段的运行时间，再次运行；实验步骤1、按要求设计好电路原理图，并在小组中讨论通过后实施。2、设计梯形图并利用CXP软件生成程序并下载到PLC中。3、接好输入，调试程序。4、接好控制电路，并操作正常后再接通主电路。5、观察电动机的起动过程，KM触点的动作过程。实验仪器和设备计算机、CXP软件、CPM1A、按钮、下载线。实验报告1、画出电路原理图。2、整理出PLC控制程序梯形图。3、总结实验中出现的异常现象与发生原因。5/8实验4交通信号灯控制程序的设计实验目的1、熟悉PLC编程软件的使用。2、掌握PLC程序设计的方法和调试过程。实验要求使用PLC编制一程序完成以下功能：按下启动按钮后灯1～3按以下顺序亮和灭123456789⋯.灯11111灯21111灯31111每9秒为一个循环，循环3周后停止（各灯灭）；若中途按下暂停按钮，则保持现有的状态不变，再按下起动按钮后继续循环；若中途按下停止按钮则各灯灭，再按下起动按钮后从头开始循环。输入：启动按钮00000停止按钮00001暂停按钮00002输出：灯1～301001～01003注：不接输出，利用PLC的输出显示LED模拟灯1～3即可。实验步骤1、按要求设计好电路原理图，并在小组中讨论通过后实施。2、设计梯形图并利用CXP软件生成程序并下载到PLC中。3、接好输入，调试程序。4、改变...
