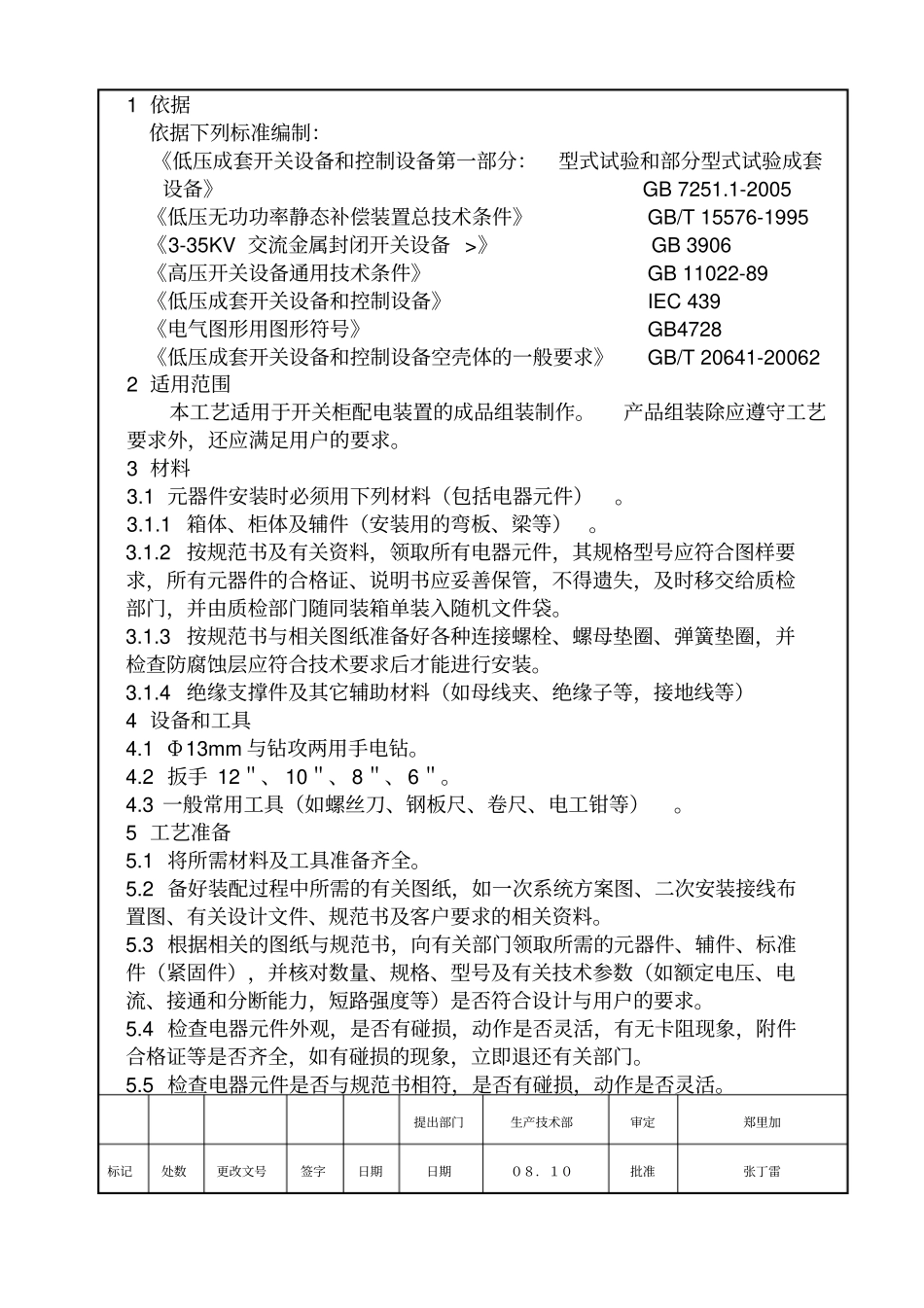

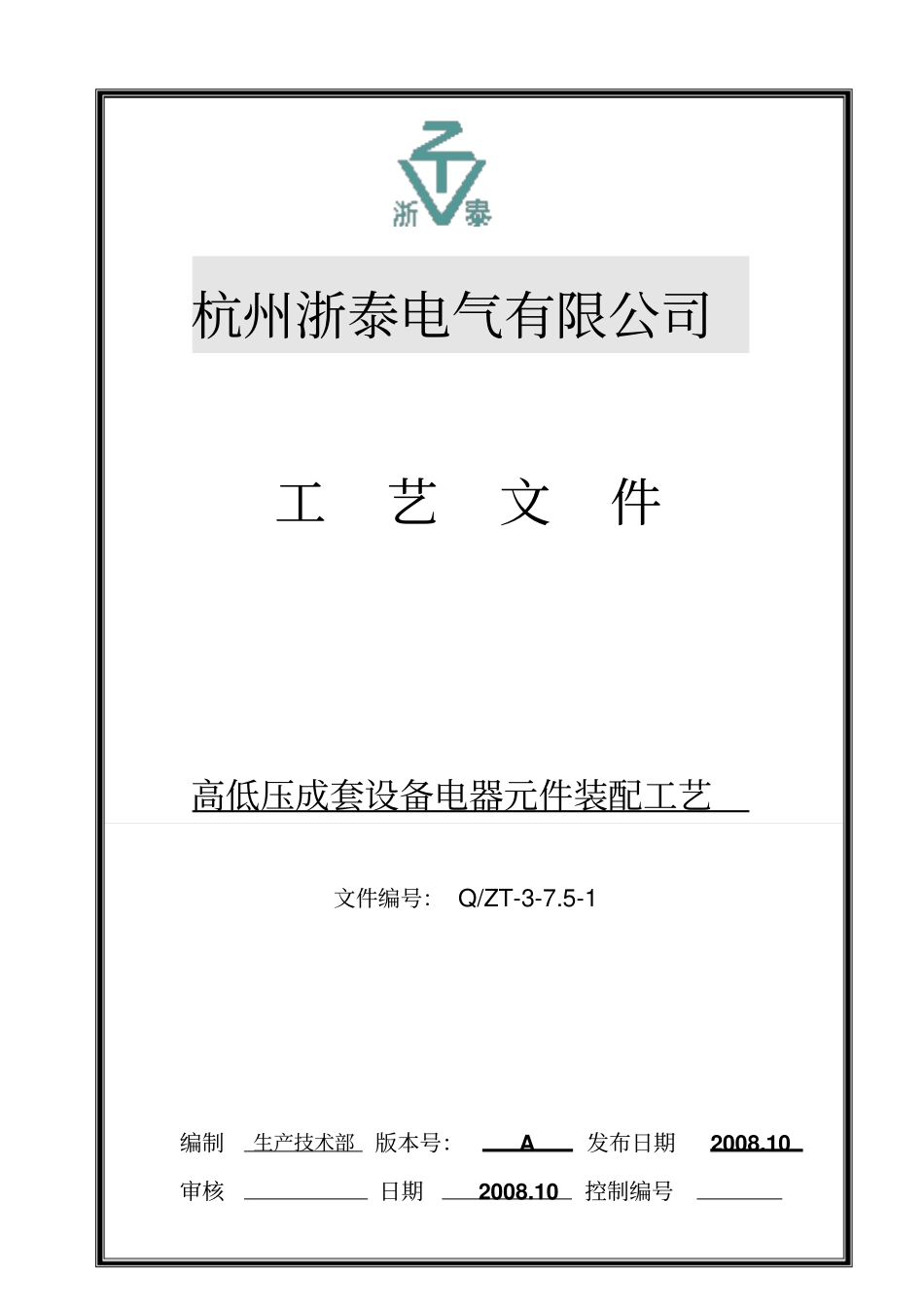

杭州浙泰电气有限公司工艺文件高低压成套设备电器元件装配工艺文件编号：Q/ZT-3-7.5-1编制生产技术部版本号：A发布日期2008.10审核日期2008.10控制编号批准日期控制状态杭州浙泰电气有限公司高低压配电设备Ｑ／ＺＴ3-7.5-1电器元辅件装配工艺共13页第1页1依据依据下列标准编制：《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB7251.1-2005《低压无功功率静态补偿装置总技术条件》GB/T15576-1995《3-35KV交流金属封闭开关设备>》GB3906《高压开关设备通用技术条件》GB11022-89《低压成套开关设备和控制设备》IEC439《电气图形用图形符号》GB4728《低压成套开关设备和控制设备空壳体的一般要求》GB/T20641-200622适用范围本工艺适用于开关柜配电装置的成品组装制作。产品组装除应遵守工艺要求外，还应满足用户的要求。3材料3.1元器件安装时必须用下列材料（包括电器元件）。3.1.1箱体、柜体及辅件（安装用的弯板、梁等）。3.1.2按规范书及有关资料，领取所有电器元件，其规格型号应符合图样要求，所有元器件的合格证、说明书应妥善保管，不得遗失，及时移交给质检部门，并由质检部门随同装箱单装入随机文件袋。3.1.3按规范书与相关图纸准备好各种连接螺栓、螺母垫圈、弹簧垫圈，并检查防腐蚀层应符合技术要求后才能进行安装。3.1.4绝缘支撑件及其它辅助材料（如母线夹、绝缘子等，接地线等）4设备和工具4.1Φ13mm与钻攻两用手电钻。4.2扳手12＂、10＂、8＂、6＂。4.3一般常用工具（如螺丝刀、钢板尺、卷尺、电工钳等）。5工艺准备5.1将所需材料及工具准备齐全。5.2备好装配过程中所需的有关图纸，如一次系统方案图、二次安装接线布置图、有关设计文件、规范书及客户要求的相关资料。5.3根据相关的图纸与规范书，向有关部门领取所需的元器件、辅件、标准件（紧固件），并核对数量、规格、型号及有关技术参数（如额定电压、电流、接通和分断能力，短路强度等）是否符合设计与用户的要求。5.4检查电器元件外观，是否有碰损，动作是否灵活，有无卡阻现象，附件合格证等是否齐全，如有碰损的现象，立即退还有关部门。5.5检查电器元件是否与规范书相符，是否有碰损，动作是否灵活。提出部门生产技术部审定郑里加标记处数更改文号签字日期日期０８．１０批准张丁雷杭州浙泰电气有限公司高低压配电设备Ｑ／ＺＴ3-7.5-1电器元辅件装配工艺共13页第２页5.6检查电器元件是否有锈迹和污渍，并将其处理干净。5.7清扫装配场地，清除柜体内杂物，保证柜、箱体摆放整齐美观。5.8认真阅读元器件安装使用说明书，以了解有关元器件的安装与调试，认真阅读该产品的安装总图或安装简图，以了解装置内元器件的数量、布置情况，以免装错。5.9按照一次系统方案，与有关技术资料包括规范书，要构思一个合理安装布局方案，同一批柜安装方式、位置均应统一。6元器件安装基本要求6.1元器件安装必须完全符合图纸的要求，如需代用时必须办理代用手续才能进行安装。6.2元器件安装前，必须进行认真检查，核对元器件的型号、规格，且需有生产许可证及试验报告的合格产品，如不符合要求立即更换，以免造成返工，并将所有合格证与使用说明书统一整理，及时递交质检部门。6.3运行中需观察的仪表，及运行需操作的电器元件与其操作手柄（如手柄、按钮、组合开关、主令开关等），安装高度不得超过基准面2000mm，不得低于400mm，紧急操作器件一般应在基准面800—1600mm范围内。6.4元器件的安装必须横平竖直，不垂直度和倾斜度＜5℃，柜内所有元器件的布置应整齐美观符合设计图样要求。安装元件的支架（安装板、梁，安装框架等），应保证元件接触面的平整，不使元件紧固的后发变形，造成损坏或影响其性能。6.5塑料、瓷质元件安装时应加橡皮垫或纸垫。6.6安装电器元件、电子元件等与发热元件之间距离应符合表1的规定。6.7元器件安装时，必须考虑电气间隙和爬电距离，其电气间隙和爬电距离应符合表2、3的规定。6.8对产生电弧的电器元件如接触器、空气开关等，安装时需要留有一定的飞弧距离和拆卸灭弧罩所需要的空间，其飞弧距离见表4、5、6、7、8。6.9元器件的安装要考虑到用户的使用、维修、更换的方...
