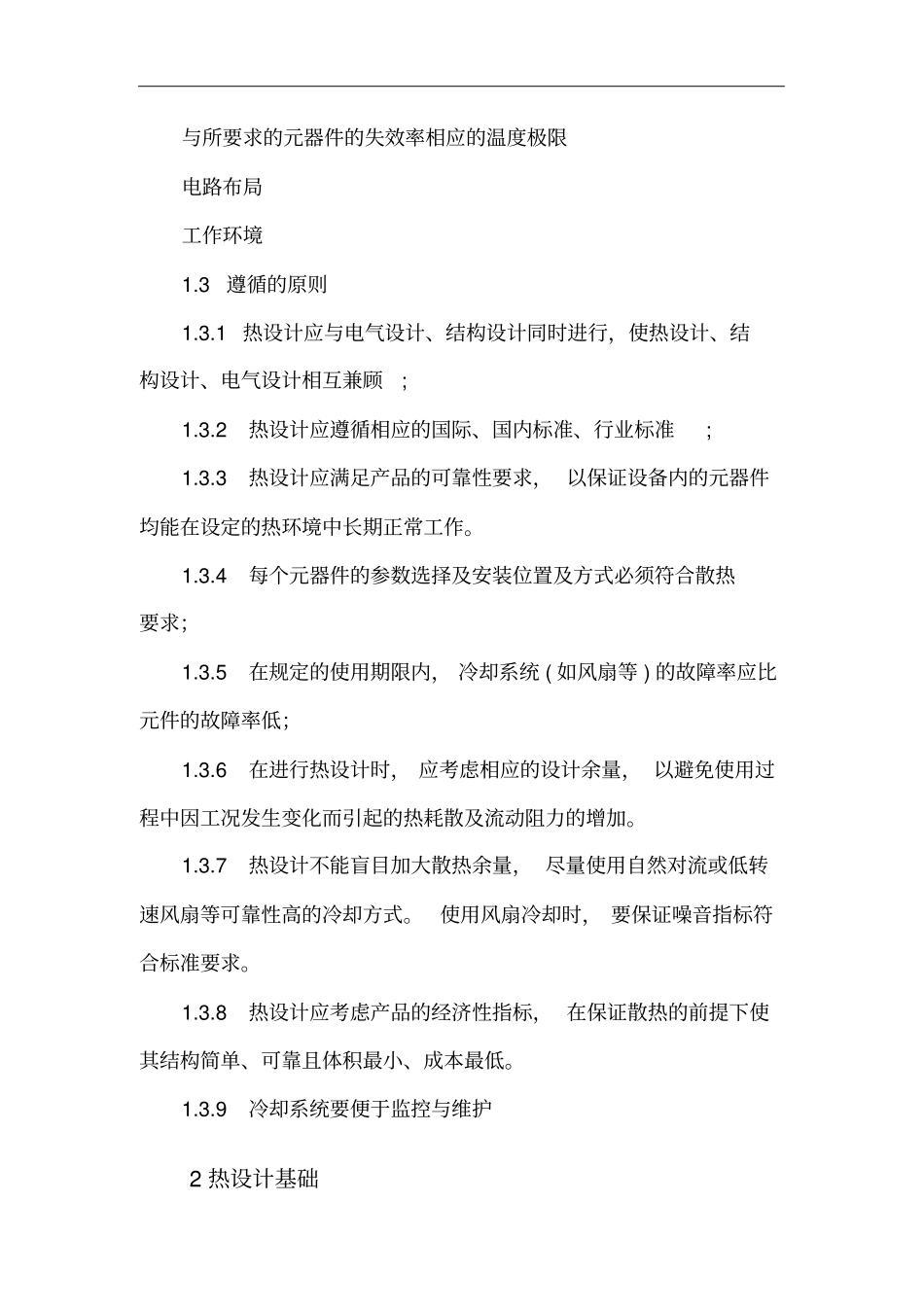

电子产品热设计规范1概述1.1热设计的目的采用适当可靠的方法控制产品内部所有电子元器件的温度，使其在所处的工作环境条件下不超过稳定运行要求的最高温度，以保证产品正常运行的安全性，长期运行的可靠性。1.2热设计的基本问题1.2.1耗散的热量决定了温升，因此也决定了任一给定结构的温度；1.2.2热量以导热、对流及辐射传递出去，每种形式传递的热量与其热阻成反比；1.2.3热量、热阻和温度是热设计中的重要参数；1.2.4所有的冷却系统应是最简单又最经济的，并适合于特定的电气和机械、环境条件，同时满足可靠性要求；1.2.5热设计应与电气设计、结构设计、可靠性设计同时进行，当出现矛盾时，应进行权衡分析，折衷解决；1.2.6热设计中允许有较大的误差；1.2.7热设计应考虑的因素：包括结构与尺寸功耗产品的经济性与所要求的元器件的失效率相应的温度极限电路布局工作环境1.3遵循的原则1.3.1热设计应与电气设计、结构设计同时进行，使热设计、结构设计、电气设计相互兼顾;1.3.2热设计应遵循相应的国际、国内标准、行业标准;1.3.3热设计应满足产品的可靠性要求，以保证设备内的元器件均能在设定的热环境中长期正常工作。1.3.4每个元器件的参数选择及安装位置及方式必须符合散热要求；1.3.5在规定的使用期限内，冷却系统(如风扇等)的故障率应比元件的故障率低；1.3.6在进行热设计时，应考虑相应的设计余量，以避免使用过程中因工况发生变化而引起的热耗散及流动阻力的增加。1.3.7热设计不能盲目加大散热余量，尽量使用自然对流或低转速风扇等可靠性高的冷却方式。使用风扇冷却时，要保证噪音指标符合标准要求。1.3.8热设计应考虑产品的经济性指标，在保证散热的前提下使其结构简单、可靠且体积最小、成本最低。1.3.9冷却系统要便于监控与维护2热设计基础2.1术语2.1.1温升指机柜内空气温度或元器件温度与环境温度的差。如果忽略温度变化对空气物的非线性影响，可以将一般环境温度下（如空调房27℃）测量获得的温升直接加上最高可能环境温度获得最恶劣环境下的器件近似温度。例如在空调房内测得某器件温升为40℃，则在55℃最高环境温度下该器件的温度将为95℃。2.1.2热耗指元器件正常运行时产生的热量。热耗不等同于功耗，功耗指器件的输入功率。一般电子元器件的效率比较低，大部分功率都转化为热量。计算元器件温升时，应根据其功耗和效率计算热耗，当仅知道大致功耗时，对于小功率设备，可认为热耗等于功耗，对于大功耗设备，可近似认为热耗为功耗的75%。其实为给设计留一个余量，有时直接用功耗进行计算。但注意电源模块的效率比较高，一般为70%~95%，对于同一个电源模块，输出功率越小，效率越低。2.1.3热流密度单位面积上的传热量，单位W/m2。2.1.4热阻热量在热流路径上遇到的阻力，反映介质或介质间的传热能力的大小，表明了1W热量所引起的温升大小，单位为℃/W或K/W。用热耗乘以热阻，即可获得该传热路径上的温升。可以用一个简单的类比来解释热阻的意义，换热量相当于电流，温差相当于电压，则热阻相当于电阻。以下是一些单板元器件热分析使用的重要热阻概念，这些热阻参数一般由元器件生产厂商根据标准实验测量提供，可在器件的用户说明书中查出：2.1.4.1结至空气热阻Rja元器件的热源结（junction）到周围冷却空气（ambient）的总热阻，乘以其发热量即获得器件温升。2.1.4.2结至壳热阻Rjc元器件的热源结到封装外壳间的热阻，乘以发热量即获得结与壳的温差。2.1.4.3结至板热阻Rjb元器件的结与PCB板间的热阻，乘以通过单板导热的散热量即获得结与单板间的温差。2.1.5导热系数表征材料导热性能的参数指标，它表明单位时间、单位面积、负的温度梯度下的导热量，单位为W/m.K或W/m.℃2.1.6对流换热系数反映两种介质间对流换热过程的强弱，表明当流体与壁面的温差为1℃时，在单位时间通过单位面积的热量，单位为W/m.K或W/m.℃2.1.7层流与紊流(湍流)层流指流体呈有规则的、有序的流动，换热系数小，热阻大，流动阻力小；紊流指流体呈无规则、相互混杂的流动，换热系数大，热阻小，流动阻力大。层流与紊流状态一般由雷诺数来判定。在热设计中，尽可能让热耗大的关键元器件周围的空气流...
