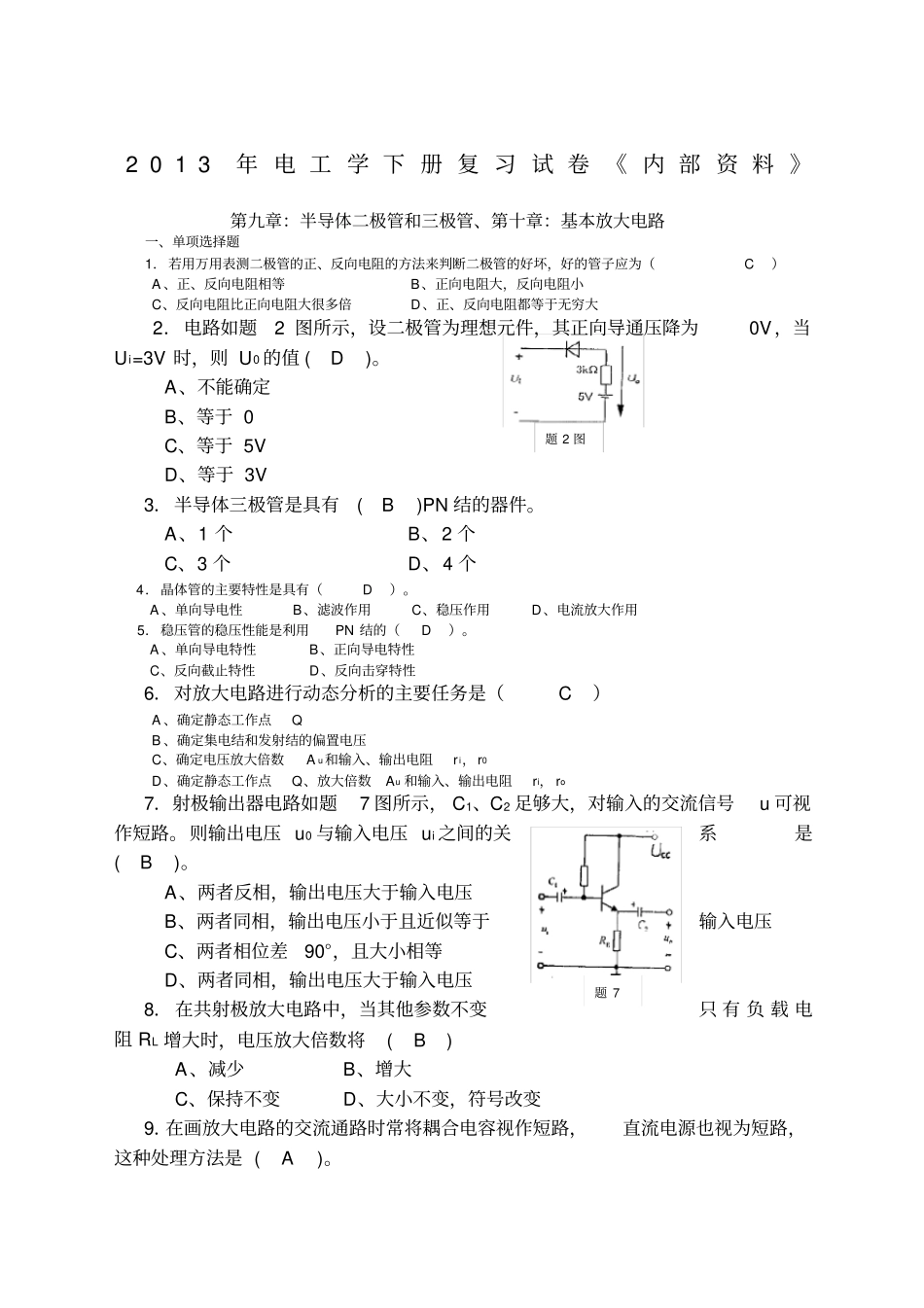

2013年电工学下册复习试卷《内部资料》第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（C）A、正、反向电阻相等B、正向电阻大，反向电阻小C、反向电阻比正向电阻大很多倍D、正、反向电阻都等于无穷大2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V，当Ui=3V时，则U0的值(D)。A、不能确定B、等于0C、等于5VD、等于3V3．半导体三极管是具有(B)PN结的器件。A、1个B、2个C、3个D、4个4．晶体管的主要特性是具有（D）。A、单向导电性B、滤波作用C、稳压作用D、电流放大作用5．稳压管的稳压性能是利用PN结的（D）。A、单向导电特性B、正向导电特性C、反向截止特性D、反向击穿特性6．对放大电路进行动态分析的主要任务是（C）A、确定静态工作点QB、确定集电结和发射结的偏置电压C、确定电压放大倍数Au和输入、输出电阻ri，r0D、确定静态工作点Q、放大倍数Au和输入、输出电阻ri，ro7．射极输出器电路如题7图所示，C1、C2足够大，对输入的交流信号u可视作短路。则输出电压u0与输入电压ui之间的关系是(B)。A、两者反相，输出电压大于输入电压B、两者同相，输出电压小于且近似等于输入电压C、两者相位差90°，且大小相等D、两者同相，输出电压大于输入电压8．在共射极放大电路中，当其他参数不变只有负载电阻RL增大时，电压放大倍数将(B)A、减少B、增大C、保持不变D、大小不变，符号改变9．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是(A)。题2图题7A、正确的B、不正确的C、耦合电容视为短路是正确的，直流电源视为短路则不正确。D、耦合电容视为短路是不正确的，直流电源视为短路则正确。10．PN结加适量反向电压时，空间电荷区将（A)。A、变宽B、变窄C、不变D、消失11．题11图示三极管的微变等效电路是（D)12．题12图示放大电路，输入正弦电压ui后，发生了饱和失真，为消除此失真应采取的措施是（C）A.增大RLB.增大RCC.增大RBD.减小RB13．电路如题21图所示，设二极管为理想组件，其正向导通压降为0V，则电路中电流I的值为（A）。A.4mAB.0mAC.4AD.3mA14．固定偏置单管交流放大电路的静态工作点Q如题22图所示，当温度升高时，工作点Q将（B）。A.不改变B.向Q′移动C.向Q″移动D.时而向Q′移动，时而向Q″移动15．电路如题24图所示，设二极管为理想组件，其正向导通压降为0V，则电路中电流I的值为(B)。A.1mAB.0mAC.1AD.3mA16．某固定偏置单管放大电路的静态工作点Q如题25图所示，欲使静态工作点移至Q′需使(D)。A.偏置电阻RB增加B.集电极电阻Rc减小C.集电极电阻Rc增加D.偏置电阻RB减小17．半导体三极管是一种（C）A.电压控制电压的器件B.电压控制电流的器件C.电流控制电流的器件D.电流控制电压的器件题22图题21图题24图题25图题11图题19图题12图18．题28图示放大电路中，电容CE断开后电路的电压放大倍数的大小将（A）A.减小B.增大C.忽大忽小D.保持不变19.电路如题29图所示，二极管D1，D2，D3均为理想组件，则输出电压uo（A）A.0VB.－6VC.－18VD.+12V20．三极管处于放大状态时（B）发射结反偏，集A.电结正偏B.发射结正偏，集电结反偏发射结与集电C.结均正偏D.发射结与集电结均反偏21．题31图所示电路中，已知VCC=12V，RC=3kΩ，晶体管β=50，且忽略UBE，若要使静态时UCE=6V，则RB应取（B）A．200kΩB．300kΩC．360kΩD．600kΩ二、填空题1.N型半导体中自由电子是多数载流子，空穴是少数载流子。2．二极管最重要的特性是单向导电性。3．给半导体PN结加正向电压时，电源的正极应接半导体的__P__区，电源的负极通过电阻接半导体的N区。4．半导体三极管具有放大作用的外部条件是发射结正向偏置，集电结反向偏置。5.半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压要大（或高）。6．若给三极管发射结施加反向电压，可使三极管可靠的截止。7．在题7图所示电路中，若仅是RL增大，则电压放大倍数的绝对值将增大(增大?减小?或不变?)，输出电阻值将不变(增大?减小，或不变?)。8．造成固定偏置电压放大电路静态工作点不稳定的主要...
