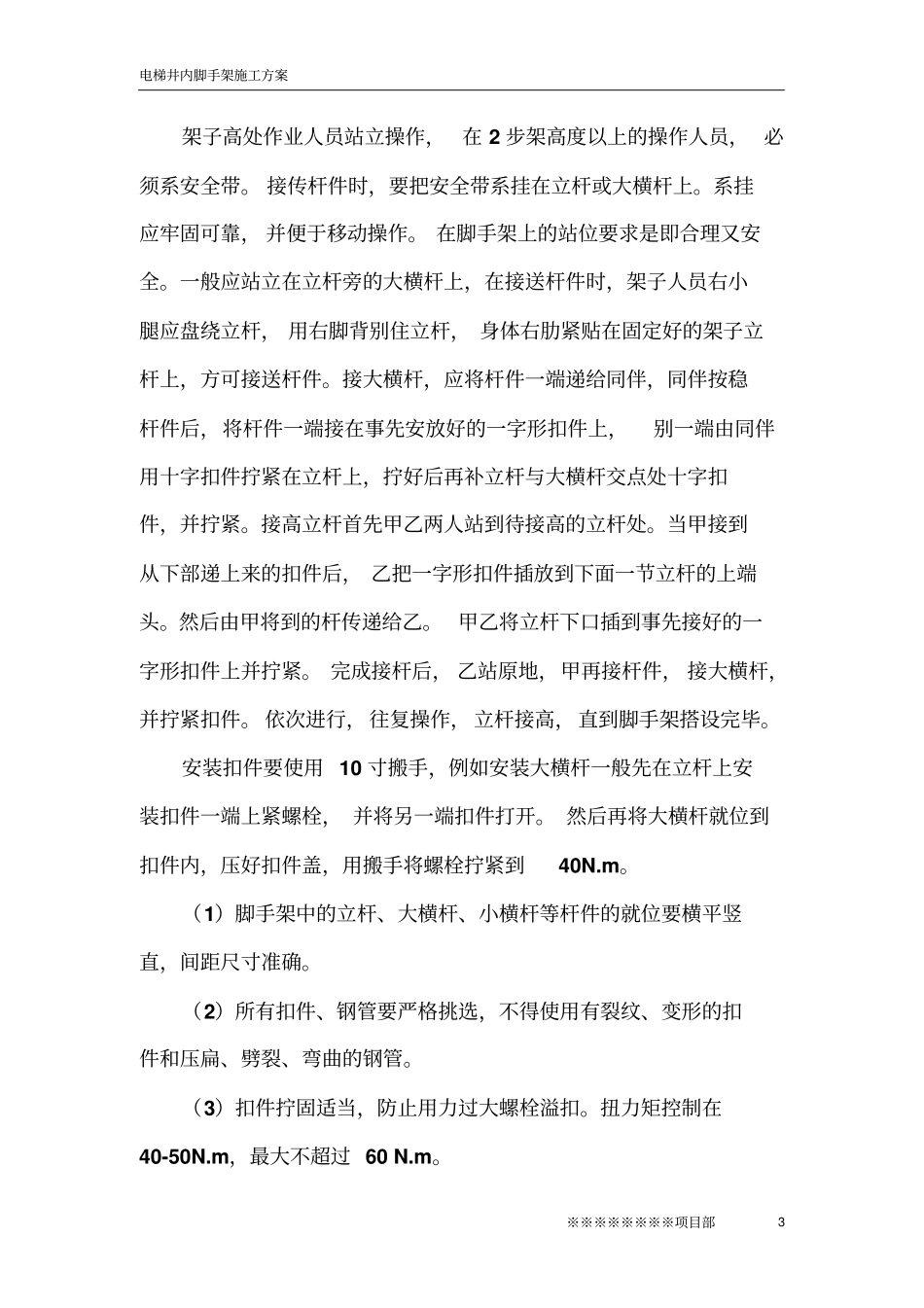

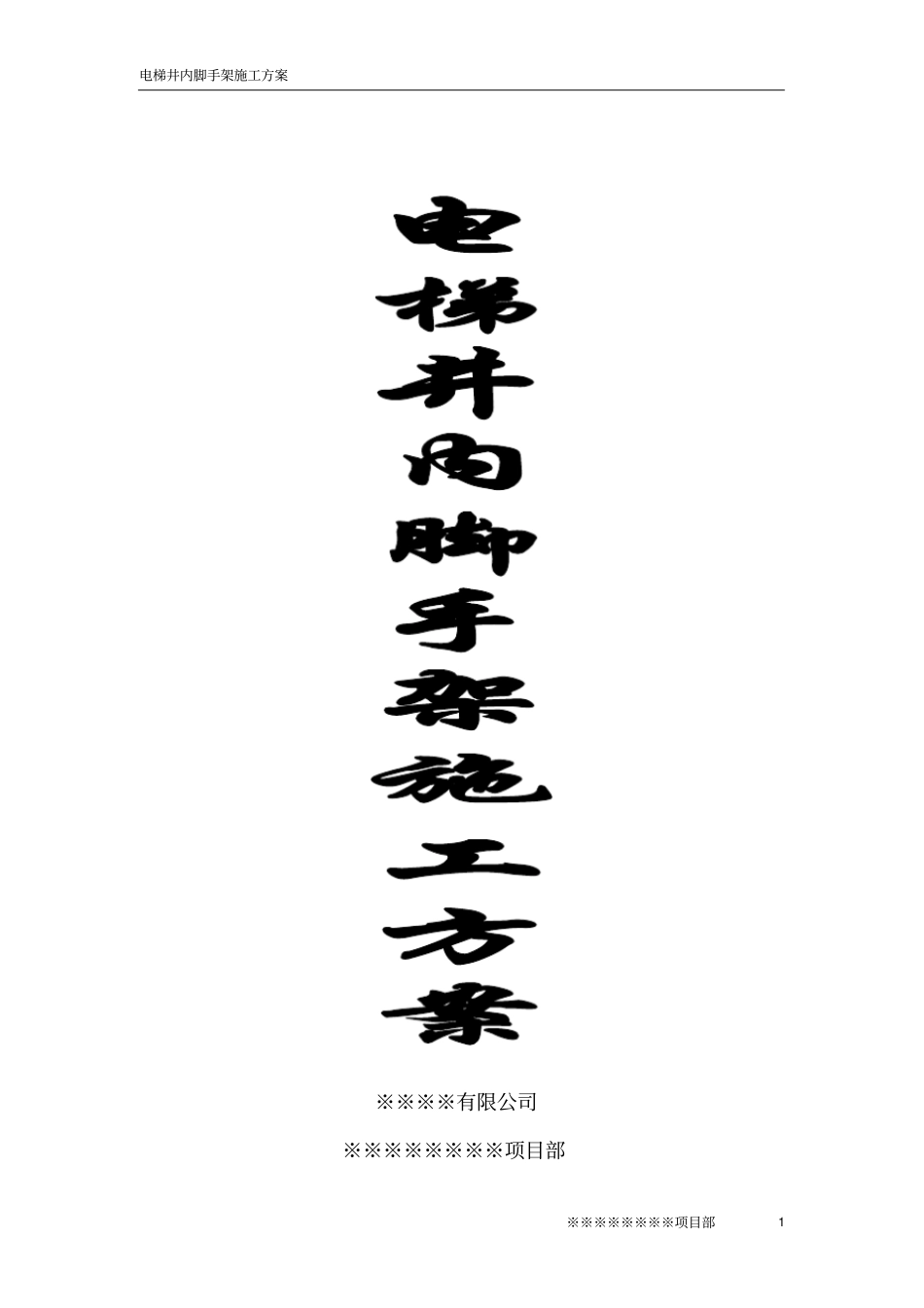

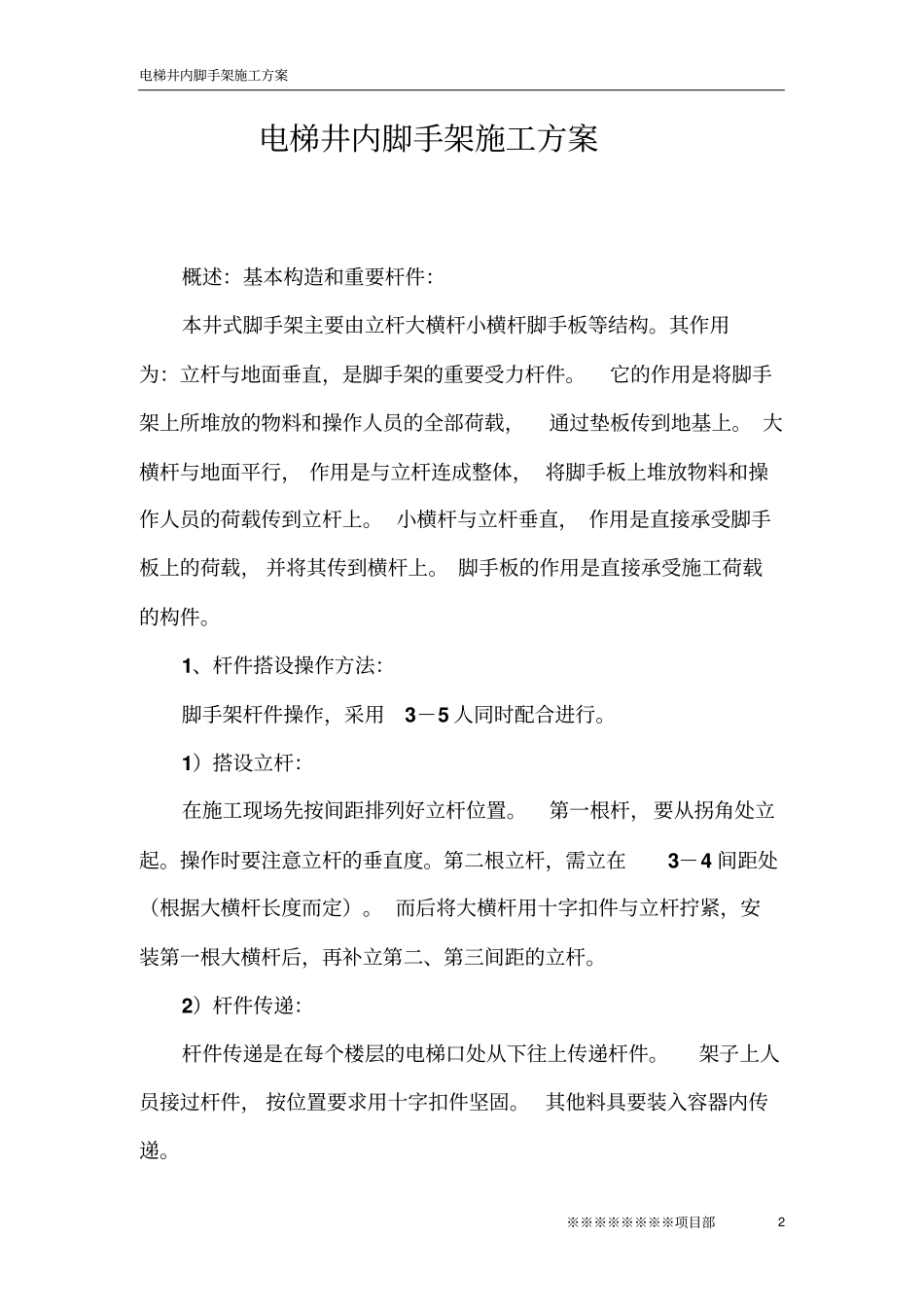

电梯井内脚手架施工方案※※※※※※※※项目部1※※※※有限公司※※※※※※※※项目部电梯井内脚手架施工方案※※※※※※※※项目部2电梯井内脚手架施工方案概述：基本构造和重要杆件：本井式脚手架主要由立杆大横杆小横杆脚手板等结构。其作用为：立杆与地面垂直，是脚手架的重要受力杆件。它的作用是将脚手架上所堆放的物料和操作人员的全部荷载，通过垫板传到地基上。大横杆与地面平行，作用是与立杆连成整体，将脚手板上堆放物料和操作人员的荷载传到立杆上。小横杆与立杆垂直，作用是直接承受脚手板上的荷载，并将其传到横杆上。脚手板的作用是直接承受施工荷载的构件。1、杆件搭设操作方法：脚手架杆件操作，采用3－5人同时配合进行。1）搭设立杆：在施工现场先按间距排列好立杆位置。第一根杆，要从拐角处立起。操作时要注意立杆的垂直度。第二根立杆，需立在3－4间距处（根据大横杆长度而定）。而后将大横杆用十字扣件与立杆拧紧，安装第一根大横杆后，再补立第二、第三间距的立杆。2）杆件传递：杆件传递是在每个楼层的电梯口处从下往上传递杆件。架子上人员接过杆件，按位置要求用十字扣件坚固。其他料具要装入容器内传递。电梯井内脚手架施工方案※※※※※※※※项目部3架子高处作业人员站立操作，在2步架高度以上的操作人员，必须系安全带。接传杆件时，要把安全带系挂在立杆或大横杆上。系挂应牢固可靠，并便于移动操作。在脚手架上的站位要求是即合理又安全。一般应站立在立杆旁的大横杆上，在接送杆件时，架子人员右小腿应盘绕立杆，用右脚背别住立杆，身体右肋紧贴在固定好的架子立杆上，方可接送杆件。接大横杆，应将杆件一端递给同伴，同伴按稳杆件后，将杆件一端接在事先安放好的一字形扣件上，别一端由同伴用十字扣件拧紧在立杆上，拧好后再补立杆与大横杆交点处十字扣件，并拧紧。接高立杆首先甲乙两人站到待接高的立杆处。当甲接到从下部递上来的扣件后，乙把一字形扣件插放到下面一节立杆的上端头。然后由甲将到的杆传递给乙。甲乙将立杆下口插到事先接好的一字形扣件上并拧紧。完成接杆后，乙站原地，甲再接杆件，接大横杆，并拧紧扣件。依次进行，往复操作，立杆接高，直到脚手架搭设完毕。安装扣件要使用10寸搬手，例如安装大横杆一般先在立杆上安装扣件一端上紧螺栓，并将另一端扣件打开。然后再将大横杆就位到扣件内，压好扣件盖，用搬手将螺栓拧紧到40N.m。（1）脚手架中的立杆、大横杆、小横杆等杆件的就位要横平竖直，间距尺寸准确。（2）所有扣件、钢管要严格挑选，不得使用有裂纹、变形的扣件和压扁、劈裂、弯曲的钢管。（3）扣件拧固适当，防止用力过大螺栓溢扣。扭力矩控制在40-50N.m，最大不超过60N.m。电梯井内脚手架施工方案※※※※※※※※项目部4（4）进行立杆接高，大横杆的接长作业时要随时校正偏差，立杆偏差，架高30m以下不大于架高的1/200，架高在30m以上不大于架高的1/400-1/500，同时全高要不大于100mm。以避免较大误差，影响脚手架的搭设质量。（5）当天未完成整体脚手架的搭设时，尤其是较高的脚手架，下班前，必须对所搭的架子部分进行临时拉接稳固，以免发生意外。（6）要注意杆件搭设顺序，严禁出现立杆过高，甩搓作业和大横杆多根不到位作业。2、搭设方法：（一）搭设脚手架应严格执行国家有关安全法规及行业安全技术规程及工艺标准。完成的脚手架必须满足四点要求。（1）必须有足够的坚固性，稳定性，保证在允许标准的施工荷载和气候条件下，不产生变形、倾斜、摇晃现象。（2）必须有足够的面积，满足材料堆放及运输需要。（3）构造简单，杆件设置合理，装拆方便，并能多资助周转使用。（4）有必要的安全防护措施，以保证施工人员的工作安全。另外，地基处理应牢固，垫木应铺设平衡，不能有悬空。手架的搭设应严格遵守搭设顺序：摆放木垫板——放好扫地杆——竖两端立杆——用十字扣件将扫地杆与立杆连接拧紧——装第一部大横杆并与各立杆扣紧——安第一部小横杆，两端与大横杆扣紧——再安第二部架大横杆，依次与各立杆扣紧——再安第二部架小横电梯井内脚手架施工方案※※※※※※※※项目部5杆，上端与第二部大横...
