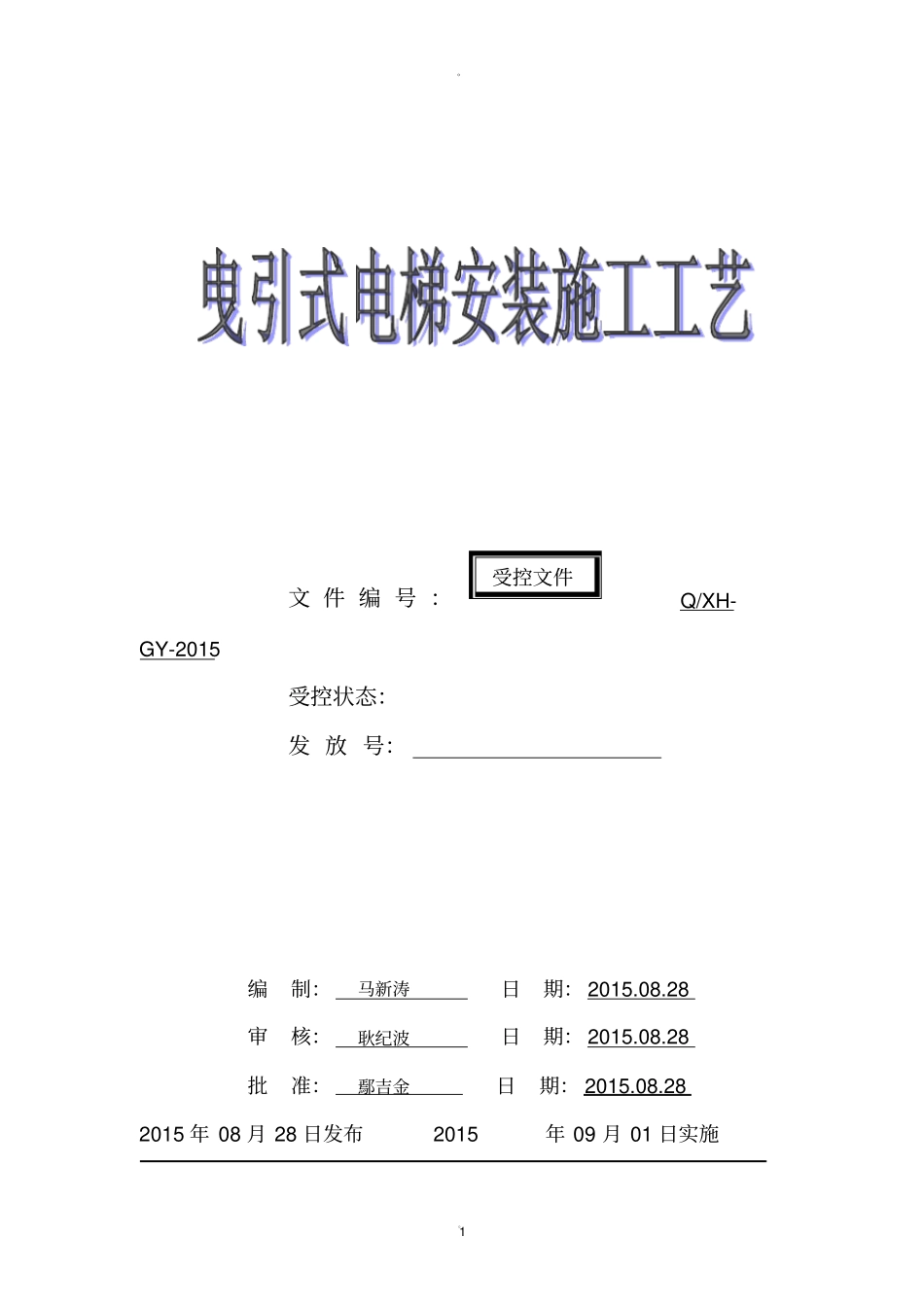

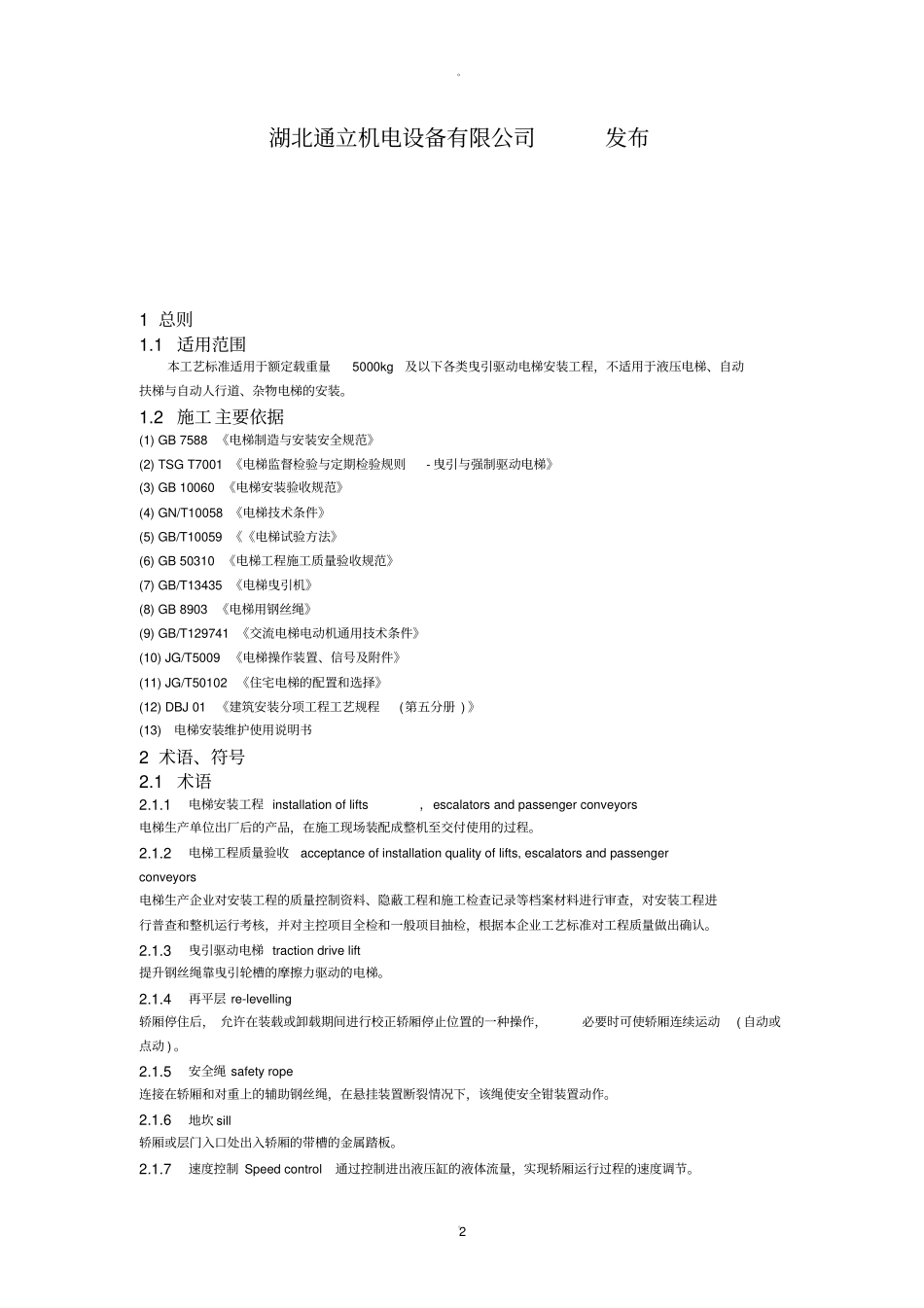

。。1文件编号：Q/XH-GY-2015受控状态：发放号：编制：马新涛日期：2015.08.28审核：耿纪波日期：2015.08.28批准：鄢吉金日期：2015.08.282015年08月28日发布2015年09月01日实施受控文件。。2湖北通立机电设备有限公司发布1总则1.1适用范围本工艺标准适用于额定载重量5000kg及以下各类曳引驱动电梯安装工程，不适用于液压电梯、自动扶梯与自动人行道、杂物电梯的安装。1.2施工主要依据(1)GB7588《电梯制造与安装安全规范》(2)TSGT7001《电梯监督检验与定期检验规则-曳引与强制驱动电梯》(3)GB10060《电梯安装验收规范》(4)GN/T10058《电梯技术条件》(5)GB/T10059《《电梯试验方法》(6)GB50310《电梯工程施工质量验收规范》(7)GB/T13435《电梯曳引机》(8)GB8903《电梯用钢丝绳》(9)GB/T129741《交流电梯电动机通用技术条件》(10)JG/T5009《电梯操作装置、信号及附件》(11)JG/T50102《住宅电梯的配置和选择》(12)DBJ01《建筑安装分项工程工艺规程(第五分册)》(13)电梯安装维护使用说明书2术语、符号2.1术语2.1.1电梯安装工程installationoflifts，escalatorsandpassengerconveyors电梯生产单位出厂后的产品，在施工现场装配成整机至交付使用的过程。2.1.2电梯工程质量验收acceptanceofinstallationqualityoflifts,escalatorsandpassengerconveyors电梯生产企业对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查，对安装工程进行普查和整机运行考核，并对主控项目全检和一般项目抽检，根据本企业工艺标准对工程质量做出确认。2.1.3曳引驱动电梯tractiondrivelift提升钢丝绳靠曳引轮槽的摩擦力驱动的电梯。2.1.4再平层re-levelling轿厢停住后，允许在装载或卸载期间进行校正轿厢停止位置的一种操作，必要时可使轿厢连续运动(自动或点动)。2.1.5安全绳safetyrope连接在轿厢和对重上的辅助钢丝绳，在悬挂装置断裂情况下，该绳使安全钳装置动作。2.1.6地坎sill轿厢或层门入口处出入轿厢的带槽的金属踏板。2.1.7速度控制Speedcontrol通过控制进出液压缸的液体流量，实现轿厢运行过程的速度调节。。。32.1.8变频调速系统variablefrequencyspeedcontrolsystem利用改变电动机的供电频率从而改变进入液压缸流量，即对电梯运行速度进行无级调速的系统。2.1.9平层准确度levelingaccuracy轿厢到站停靠后，轿厢地坎上平面与层门地坎上平面之间的垂直方向的偏差值。2.2符号2.2.1V——电梯额定速度，单位：m／s；2.2.2a——轿厢的制动减速度，单位：m/s2；2.2.3Q——额定载重量，单位：kg。3基本规定3.1现场管理文件3.1.1具有安装工艺及施工操作规程和验收标准。3.1.2具有电梯安装工程施工进度计划、安全措施方案、质量控制文件、过程记录表格、检查整改见证。3.2施工质量控制3.2.1电梯安装前，对施工现场应具备的施工条件勘察确认后，应进行土建验收确认后交接，并填写在电梯安装施工记录（****/ZL-33-2010/0）之土建验收确认记录表上。3.2.2电梯设备进场验收，应三方(厂家、业主代表、安装单位)共同进行，并将缺损件填写在电梯安装施工记录（****/ZL-33-2010/0）之电梯开箱记录表上。3.2.3电梯安装的各道工序均需要按照岗位自检、班长核检、项目经理（或工程部经理）监查、检验员竣工验收的制度控制质量，隐蔽工程项目作业前必须事先邀请业主代表(监理工程师)到场确认并在相关质量记录表上签字，班长负责及时填写各道工序的质量记录表。3.2.4公司检验员，根据项目的检验计划及时进行各工序的质量检查确认，并对不合格项提出书面整改意见并确认，全部合格后填写当地政府质量验收部门规定的质量验收记录表格。3.2.5安装过程中若需要技术变更，应事先得到厂家及业主(监理工程师)的签字确认后进行，并将技术变更情况记录在电梯安装施工记录（****/ZL-33-2010/0）之技术变更记录表上；变更项目如涉及到经济问题，应在变更项目完成后，及时办理变更项目经济洽商，并将经济洽商情况记录在在电梯安装施工记录（****/ZL-33-2010/0）之经济洽商记录表上。3.3报检的前提条件3.3.1参加安装工程施工和质量验收人员应具备相应的资格。3.3.2承担有关安全性能检测的单位，必须具有相应资格。仪器...
