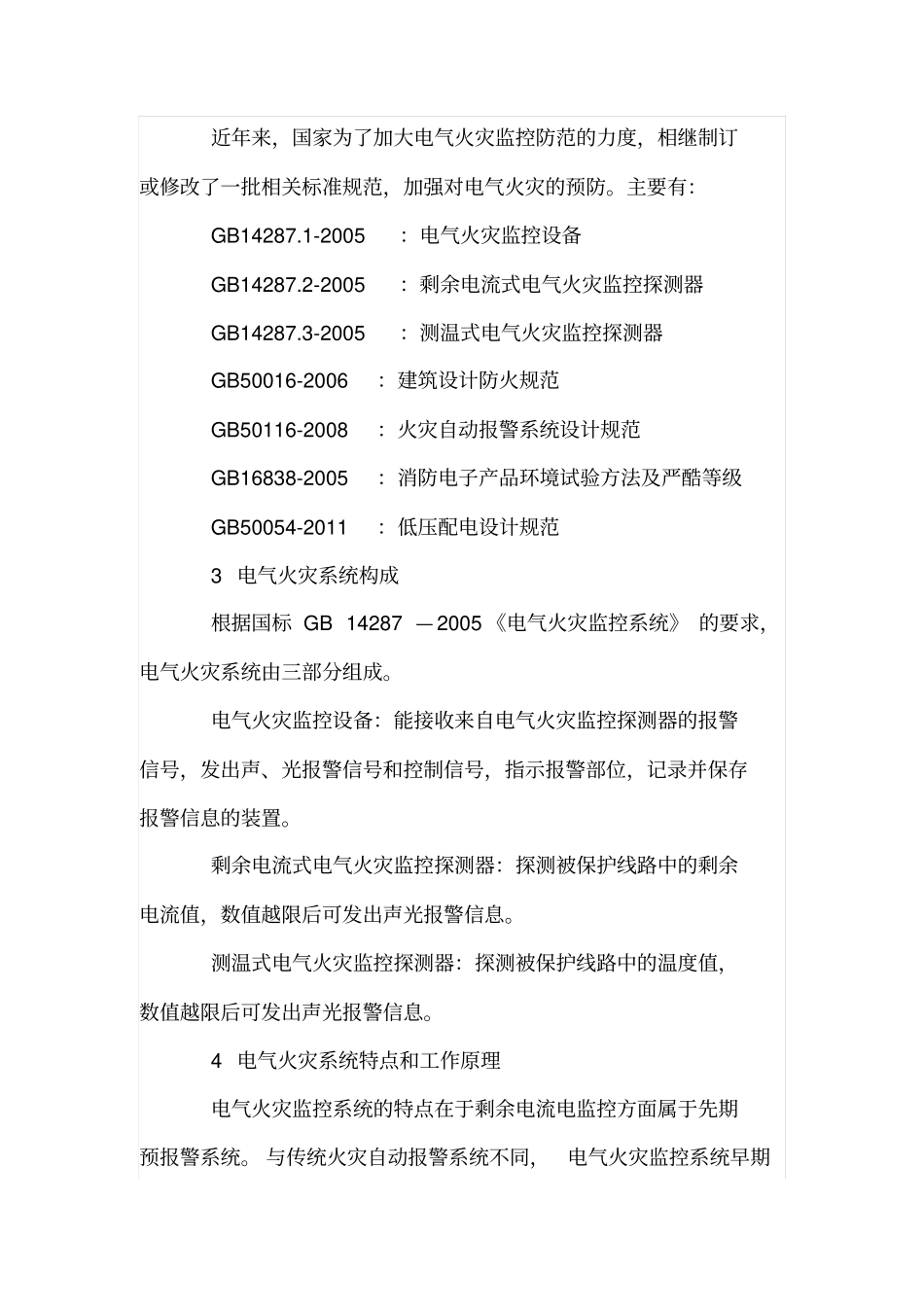

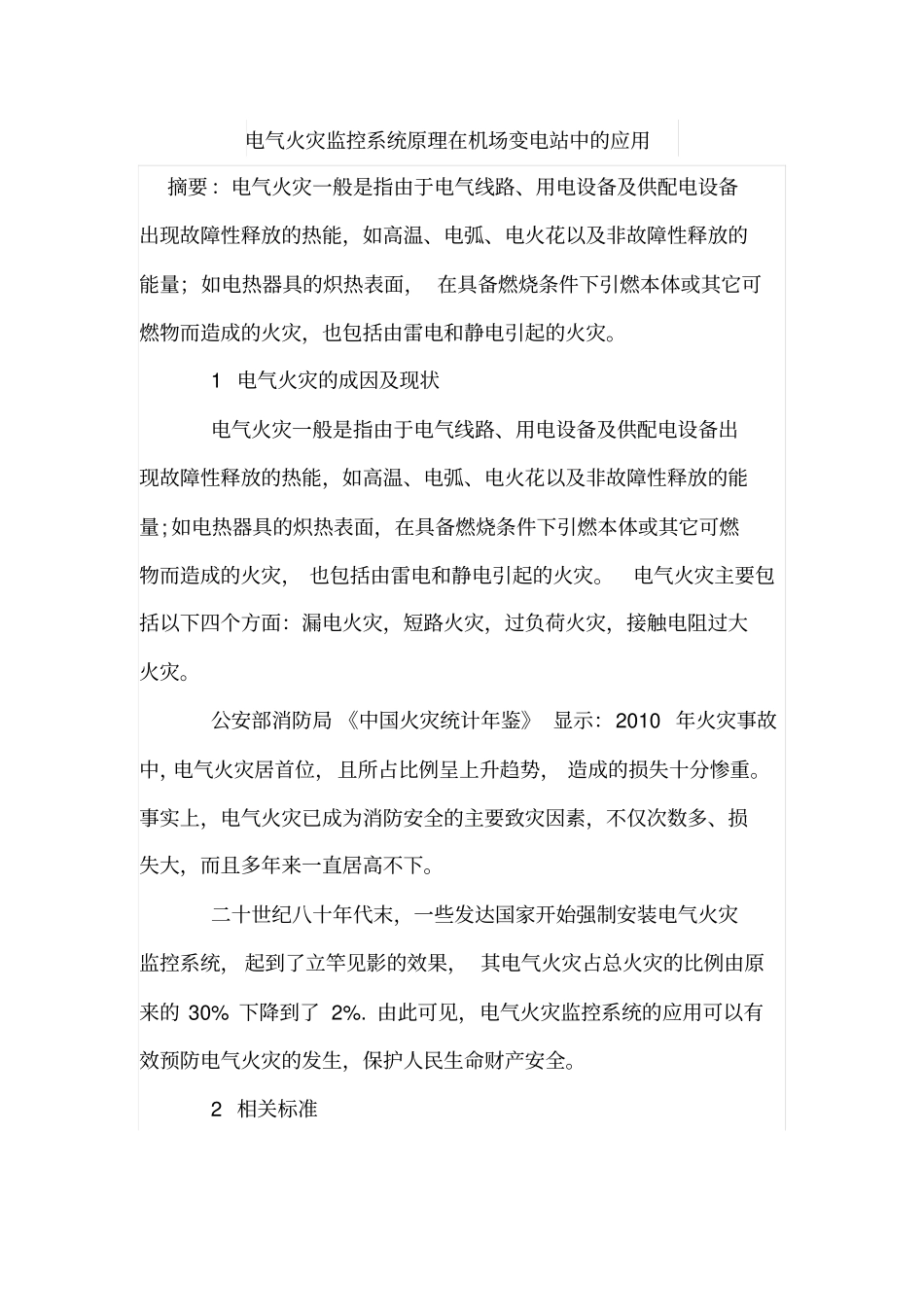

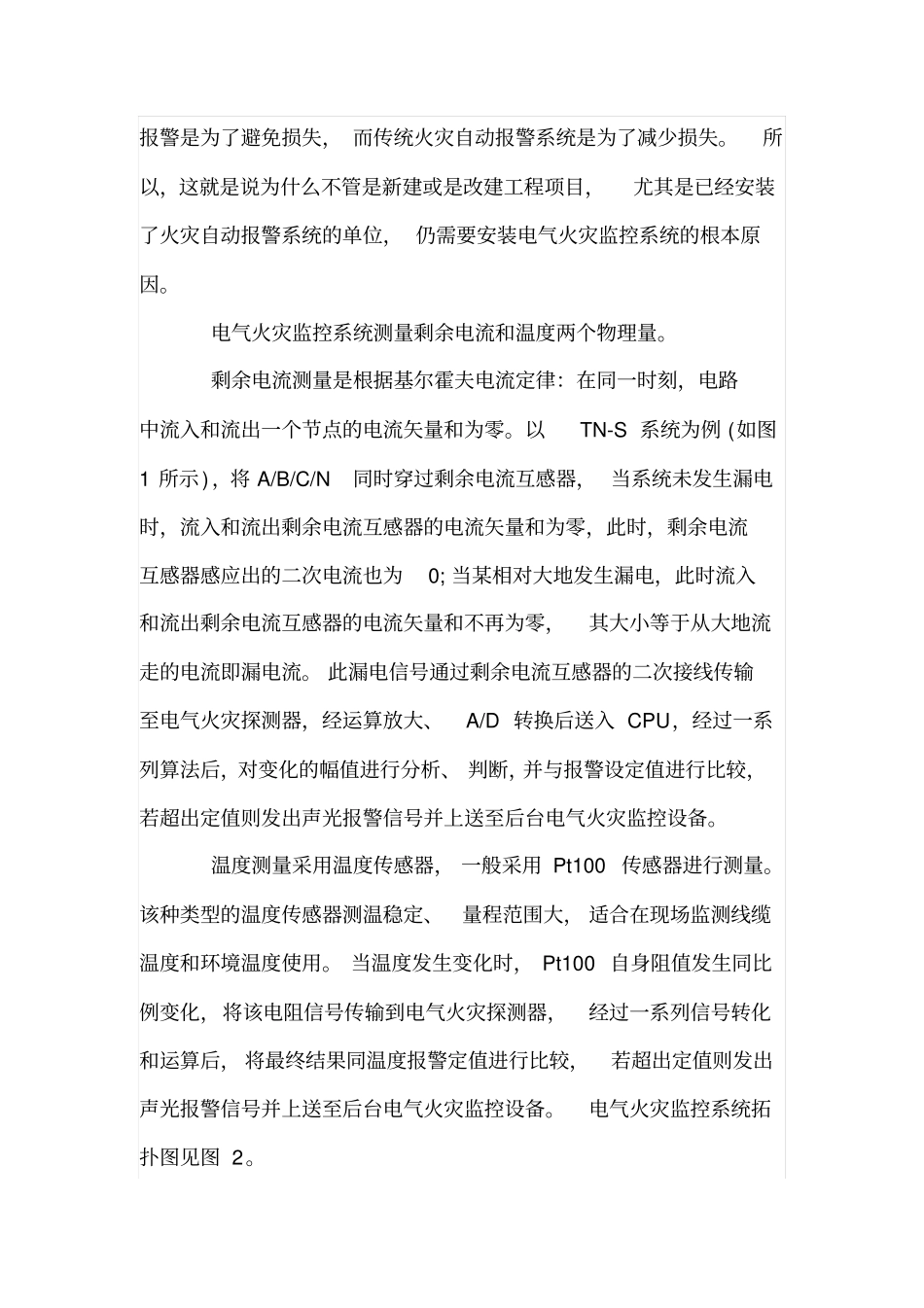

电气火灾监控系统原理在机场变电站中的应用摘要：电气火灾一般是指由于电气线路、用电设备及供配电设备出现故障性释放的热能，如高温、电弧、电火花以及非故障性释放的能量；如电热器具的炽热表面，在具备燃烧条件下引燃本体或其它可燃物而造成的火灾，也包括由雷电和静电引起的火灾。1电气火灾的成因及现状电气火灾一般是指由于电气线路、用电设备及供配电设备出现故障性释放的热能，如高温、电弧、电火花以及非故障性释放的能量;如电热器具的炽热表面，在具备燃烧条件下引燃本体或其它可燃物而造成的火灾，也包括由雷电和静电引起的火灾。电气火灾主要包括以下四个方面：漏电火灾，短路火灾，过负荷火灾，接触电阻过大火灾。公安部消防局《中国火灾统计年鉴》显示：2010年火灾事故中，电气火灾居首位，且所占比例呈上升趋势，造成的损失十分惨重。事实上，电气火灾已成为消防安全的主要致灾因素，不仅次数多、损失大，而且多年来一直居高不下。二十世纪八十年代末，一些发达国家开始强制安装电气火灾监控系统，起到了立竿见影的效果，其电气火灾占总火灾的比例由原来的30%下降到了2%.由此可见，电气火灾监控系统的应用可以有效预防电气火灾的发生，保护人民生命财产安全。2相关标准近年来，国家为了加大电气火灾监控防范的力度，相继制订或修改了一批相关标准规范，加强对电气火灾的预防。主要有：GB14287.1-2005：电气火灾监控设备GB14287.2-2005：剩余电流式电气火灾监控探测器GB14287.3-2005：测温式电气火灾监控探测器GB50016-2006：建筑设计防火规范GB50116-2008：火灾自动报警系统设计规范GB16838-2005：消防电子产品环境试验方法及严酷等级GB50054-2011：低压配电设计规范3电气火灾系统构成根据国标GB14287—2005《电气火灾监控系统》的要求，电气火灾系统由三部分组成。电气火灾监控设备：能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。剩余电流式电气火灾监控探测器：探测被保护线路中的剩余电流值，数值越限后可发出声光报警信息。测温式电气火灾监控探测器：探测被保护线路中的温度值，数值越限后可发出声光报警信息。4电气火灾系统特点和工作原理电气火灾监控系统的特点在于剩余电流电监控方面属于先期预报警系统。与传统火灾自动报警系统不同，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。电气火灾监控系统测量剩余电流和温度两个物理量。剩余电流测量是根据基尔霍夫电流定律：在同一时刻，电路中流入和流出一个节点的电流矢量和为零。以TN-S系统为例(如图1所示)，将A/B/C/N同时穿过剩余电流互感器，当系统未发生漏电时，流入和流出剩余电流互感器的电流矢量和为零，此时，剩余电流互感器感应出的二次电流也为0;当某相对大地发生漏电，此时流入和流出剩余电流互感器的电流矢量和不再为零，其大小等于从大地流走的电流即漏电流。此漏电信号通过剩余电流互感器的二次接线传输至电气火灾探测器，经运算放大、A/D转换后送入CPU，经过一系列算法后，对变化的幅值进行分析、判断，并与报警设定值进行比较，若超出定值则发出声光报警信号并上送至后台电气火灾监控设备。温度测量采用温度传感器，一般采用Pt100传感器进行测量。该种类型的温度传感器测温稳定、量程范围大，适合在现场监测线缆温度和环境温度使用。当温度发生变化时，Pt100自身阻值发生同比例变化，将该电阻信号传输到电气火灾探测器，经过一系列信号转化和运算后，将最终结果同温度报警定值进行比较，若超出定值则发出声光报警信号并上送至后台电气火灾监控设备。电气火灾监控系统拓扑图见图2。5系统设计注意事项和方法5.1电气火灾监控系统主要监测剩余电流和温度两类对象，在设计时应注意的基本要点(1)关于剩余电流由于剩余电流监测的原理采用了基尔霍夫电流定律，所以，对所应用的低压配电系统形式有一定要求。目前，可以应用剩余电流互感器的低压配电系统有：...
