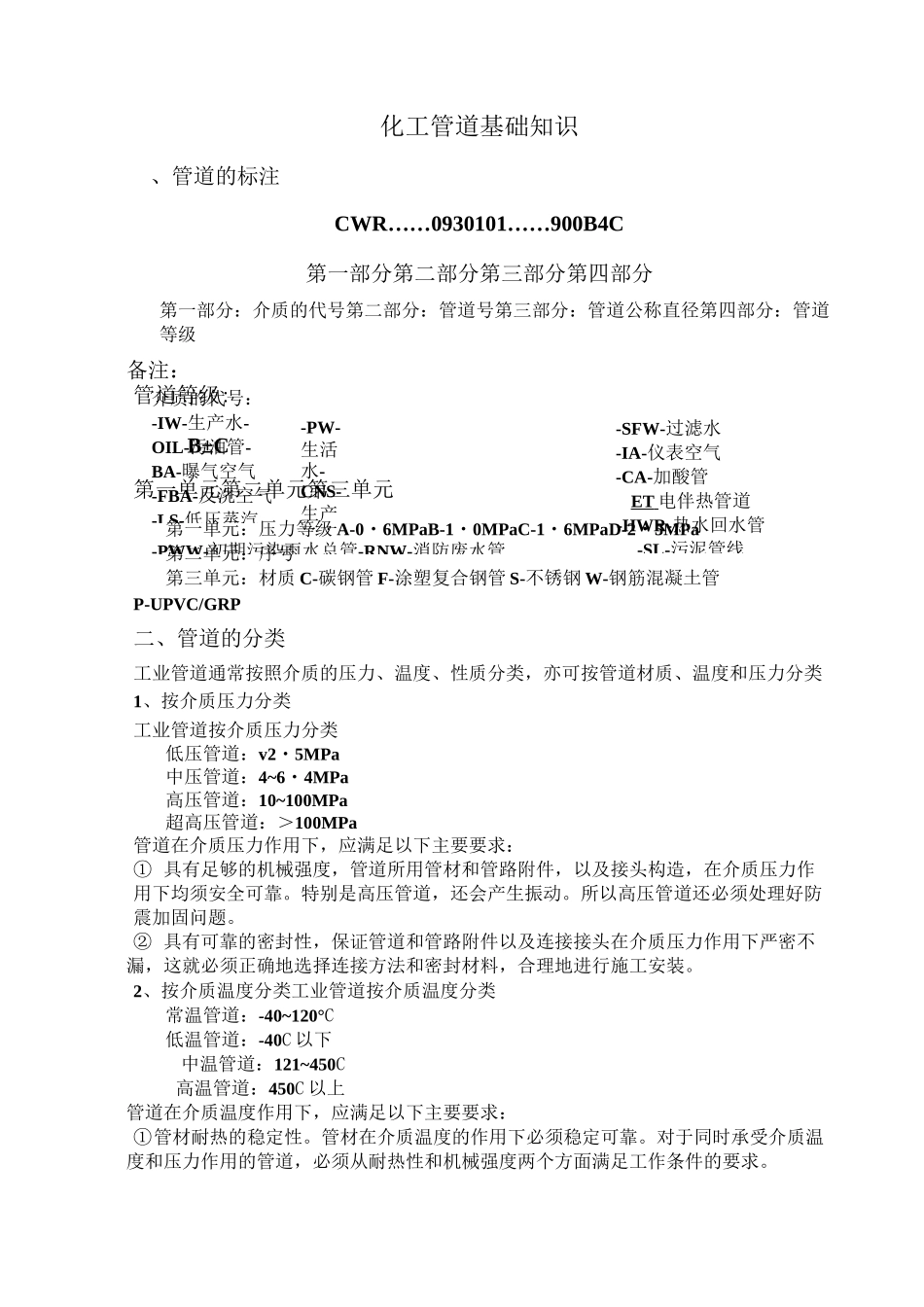

化工管道基础知识介质的代号：-IW-生产水-OIL-污油管-BA-曝气空气-FBA-反洗空气-LS-低压蒸汽-PW-生活水-CNS-生产净下-PWW-初期污染雨水总管-RNW-消防废水管-SFW-过滤水-IA-仪表空气-CA-加酸管ET电伴热管道-HWR-热水回水管-SL-污泥管线化工管道基础知识、管道的标注CWR……0930101……900B4C第一部分第二部分第三部分第四部分第一部分：介质的代号第二部分：管道号第三部分：管道公称直径第四部分：管道等级备注：管道等级:B±C第一单元第二单元第三单元第一单元：压力等级A-0・6MPaB-1・0MPaC-1・6MPaD-2・5MPa第二单元：序号第三单元：材质C-碳钢管F-涂塑复合钢管S-不锈钢W-钢筋混凝土管P-UPVC/GRP二、管道的分类工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类1、按介质压力分类工业管道按介质压力分类低压管道：v2・5MPa中压管道：4~6・4MPa高压管道：10~100MPa超高压管道：＞100MPa管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。特别是高压管道，还会产生振动。所以高压管道还必须处理好防震加固问题。②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。2、按介质温度分类工业管道按介质温度分类常温管道：-40~120°C低温管道：-40C以下中温管道：121~450C高温管道：450C以上管道在介质温度作用下，应满足以下主要要求：①管材耐热的稳定性。管材在介质温度的作用下必须稳定可靠。对于同时承受介质温度和压力作用的管道，必须从耐热性和机械强度两个方面满足工作条件的要求。②管道热应变的补偿。管道在介质温度和外界温度变化作用下，将产生热变形,并使管道承受热应力的作用。所以输送热介质的管道应设计补偿器，以便吸收管道的热变形，减少管道的热应力。③管道的绝热保温。为了减少管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。工业管道按介质性质分类序号分类名称介质种类对管道的要求1汽水介质管道过热水烝气、饱和水烝气和冷热水根据工作压力和温度进行选材，保证管道有足够的机械强度和耐热的稳定性2腐蚀性介质管道硝酸、硫酸、盐酸、磷酸、苛性碱、氯化物、硫化物等所用管材必须具有耐腐蚀的化学稳定性3化学危险品介质管道毒性介质（氯、氰化物、氨、沥青、煤焦油等）、可燃与易燃易爆介质（油品油气、水煤气、氨气、乙炔、乙烯等），以及窒息性、刺激性、腐蚀性、易挥发性介质输送这类介质的管道，除必须保证足够的机械强度外，还应满足以下要求：1•密封性好2•安全性好3•放空与排泄快4易凝固、易沉淀介质管道重油、沥青、苯、尿素溶液输送这类介质的管道应采取如下特殊措施用管外保温或伴热电缆型保温灌的方法来保持介质温度，并采用蒸气吹扫的办法进行扫线5含有粒状物料介质的管道一些粒状物料的水固混合物或气固混合物介质1.选用合适的输送速度2.管道的受阻部件和转弯处应做成便于介质流动的形状，并内衬耐磨材料3、按管道材质、温度、压力综合分类管道材质、介质温度和压力分类（GBJ235-82）,这种分类方法是基于对管道工作状态的可靠性和介质的危险性的一种分类方法，共分为五类，具体见下表:材质工作温度（°C）工作压力（MPa）IIIIIIV碳钢<370>32>10~32>4~10>1・6~4<1・6>370>10>4~10>1・6~4<1・6■-合金钢<-70或三450任意不锈钢-70~450>10>4~10>1・6~4<1・6■-铝及铝合金任意■■■■■■<1・6■■钢及钢合金任意>10>4~10>1・6~4<1・6■■4、按工业用水使用程度分类根据环境保护法和水资源法，工业用水应按规定尽可能提高重复使用程度，以节约水资源和能源并保护环境。按使用程度的不同，分为源水管道、重复用水管道、循环用水管道。序号分类名称使用程度处理标准1源水管道使用一次按用水标准处理2重复用水管道使用多次按水质水温标准处理3循环用水管道无限循环使用按水质水温标准处理5、按制造工艺及所用管坯形状不同分类按制造工艺及所用管坯形状不同而分为无缝钢管（圆坯）和焊接钢管（板，带坯）两大类。（1...
