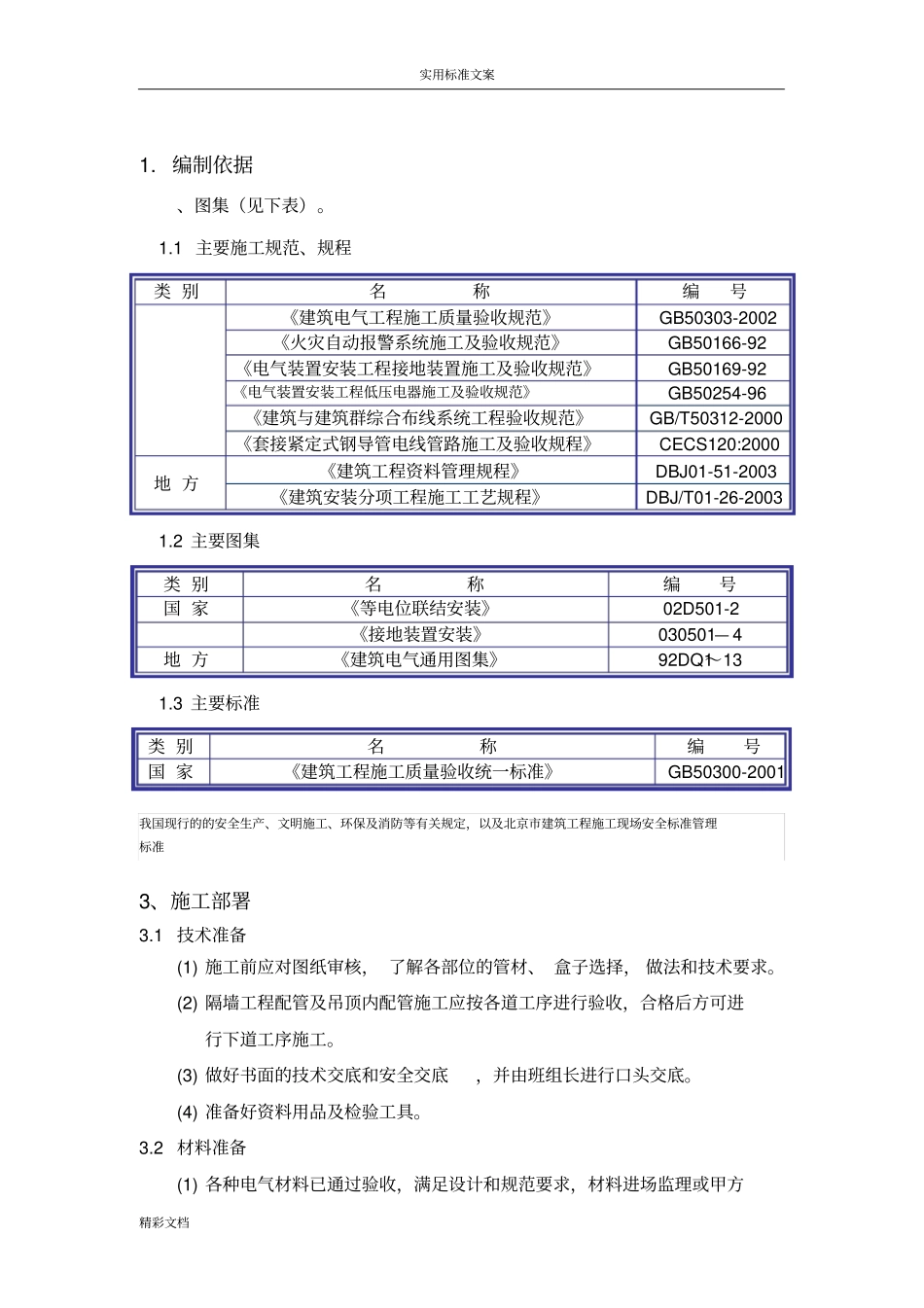

实用标准文案精彩文档1.编制依据、图集（见下表）。1.1主要施工规范、规程类别名称编号《建筑电气工程施工质量验收规范》GB50303-2002《火灾自动报警系统施工及验收规范》GB50166-92《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程低压电器施工及验收规范》GB50254-96《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000《套接紧定式钢导管电线管路施工及验收规程》CECS120:2000地方《建筑工程资料管理规程》DBJ01-51-2003《建筑安装分项工程施工工艺规程》DBJ/T01-26-20031.2主要图集类别名称编号国家《等电位联结安装》02D501-2《接地装置安装》030501—4地方《建筑电气通用图集》92DQ1～131.3主要标准类别名称编号国家《建筑工程施工质量验收统一标准》GB50300-2001我国现行的的安全生产、文明施工、环保及消防等有关规定，以及北京市建筑工程施工现场安全标准管理标准3、施工部署3.1技术准备(1)施工前应对图纸审核，了解各部位的管材、盒子选择，做法和技术要求。(2)隔墙工程配管及吊顶内配管施工应按各道工序进行验收，合格后方可进行下道工序施工。(3)做好书面的技术交底和安全交底，并由班组长进行口头交底。(4)准备好资料用品及检验工具。3.2材料准备(1)各种电气材料已通过验收，满足设计和规范要求，材料进场监理或甲方实用标准文案精彩文档验收后合格方可使用。3.3劳动力和机具准备(1)劳动力准备：劳动力的配置根据工程量及施工进度安排进行投入，总体施工人员在100人左右，并根据实际施工进度及时调整以满足施工需要。（2）主要施工机具：冲击钻、电动手枪钻、电动无齿锯、手电钻、交流电焊机、线坠、钢卷尺、小水桶、钢锯、半圆锉3.4施工准备根据工程实际情况，按施工阶段划分；该时期的施工重点相适应。4.施工方法和技术措施4.1钢管敷设工程（1）照明支路吊顶内采用JDG钢管敷设。（2）墙体内采用JDG钢管敷设。（3）地面配管采用镀锌钢管敷设4.1.1材料准备（主要使用的是镀锌钢管.JDG镀锌钢导管）4.1.1.1JDG镀锌钢管、镀锌钢管的材质必须符合设计要求。检测报告、出厂合格证等质量证明文件齐全有效。4.1.1.2镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。镀锌层均匀。4.1.1.3用游标卡尺检测焊接厚壁钢管，钢管的内外径及壁厚应符合国家标准。4.1.1.4锁紧螺母外形完好，丝扣清晰，无翘曲变形等缺陷。4.1.1.5管箍、护口均应符合要求，并有产品合格证。4.1.1.6铁制灯头盒、接线盒等，盒板厚度应符合国家标准，盒体有标识。检测报告、出厂合格证等质量证明文件齐全有效。接线箱体厚度应符合国家标准。4.1.1.7灯头盒、接线盒等镀锌层无剥落，无变形开焊，敲落孔完整无缺，地线接脚齐全。4.1.2主要机具⑴煨管器、开孔器、套丝板、套管机、压力案子、、电锤、铆钉枪、电焊机。⑵铅笔、钢卷尺、手锤、錾子、钢锯、锉、电锤、手电钻、台钻、工具袋及常用电工工具。实用标准文案精彩文档4.1.3作业条件暗管敷设：随轻钢龙骨墙体配管时，轻钢龙骨墙体安装完毕，水平线和墙厚度线弹好，及时插入根据施工图纸配合装饰施工。4.1.4施工工艺4.1.4.1工艺流程暗管敷设施工工艺流程4.1.4.2暗管4.1.4.2敷设当管路超过下列长度时应加装接线盒，其位置应便于穿线，无弯时30m；有一个弯时20m；有两个弯时15m；有三个弯时8m。管路弯曲半径应不小于管外径的6倍，埋于地下或混凝土基础下不小于管外径的10倍，弯扁度应不大于管外径的1/10。管路不应有弯扁、凹穴和裂缝现象。4.1.4.2.1煨弯、切管、套丝⑴煨弯对管径在25mm及以下的钢管采用现场使用手动弯管器现场弯制，可用脚踩住钢管的一端然后扳动弯管器，逐步弯出所需要的弯度；⑵切管切断管路使用砂轮锯或钢锯，注意锯出的管口应平齐、不得有斜口。锯断后用锉清除管口毛刺。⑶套丝管路套丝使用手动套丝板或套丝机，使用套丝机时，应注意加油润滑，使用手动套丝板时，应注意用力均匀。4.1.4.2.2测定盒、箱位置根据设计图纸及施工规范确定各种配电箱、盘、开关、插座、灯具等位置。以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。4.1.4.2.3稳线盒、箱煨弯、切管、套丝管路的...
