高压喷射注浆桩施工方案VIP专享VIP免费

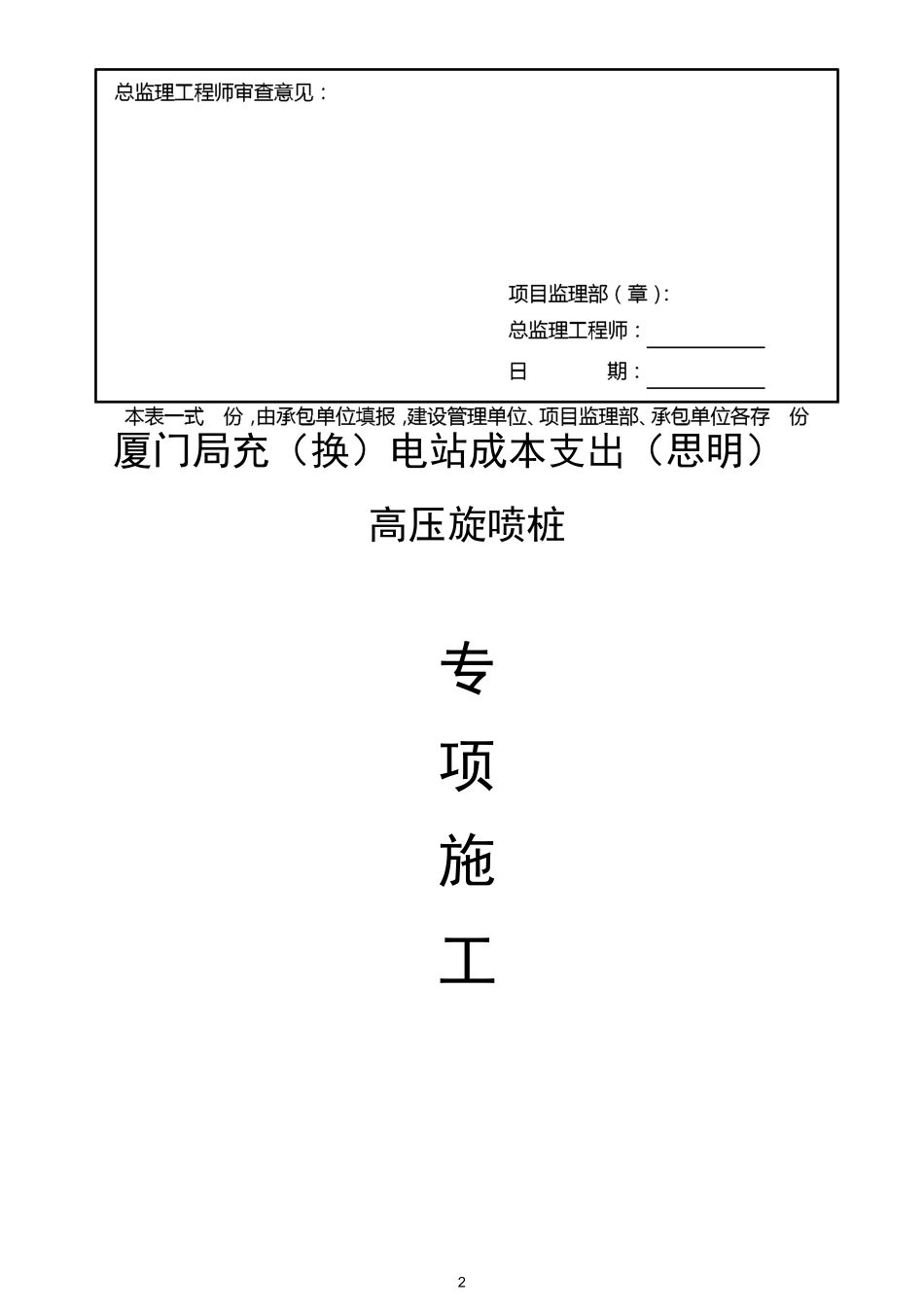

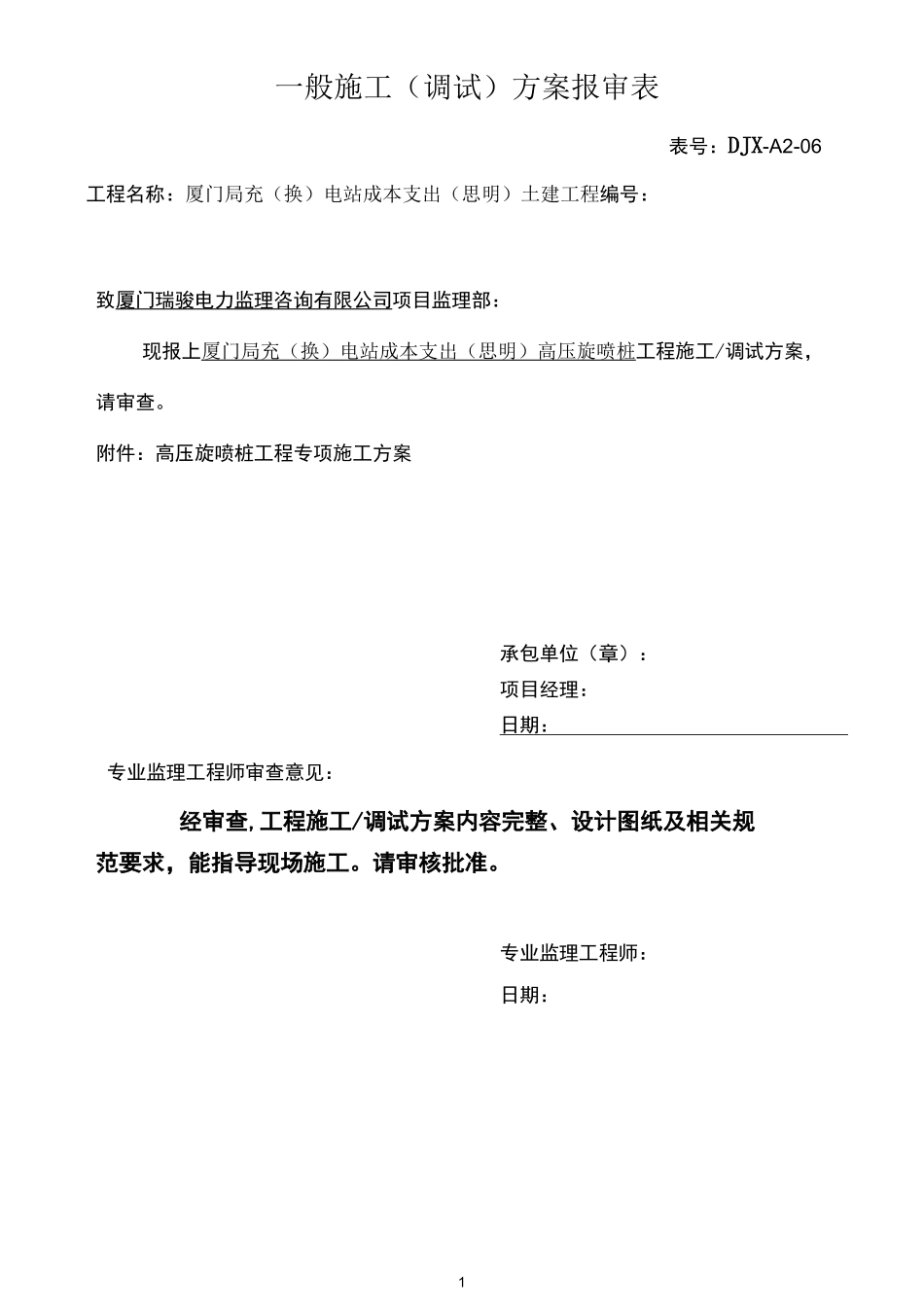

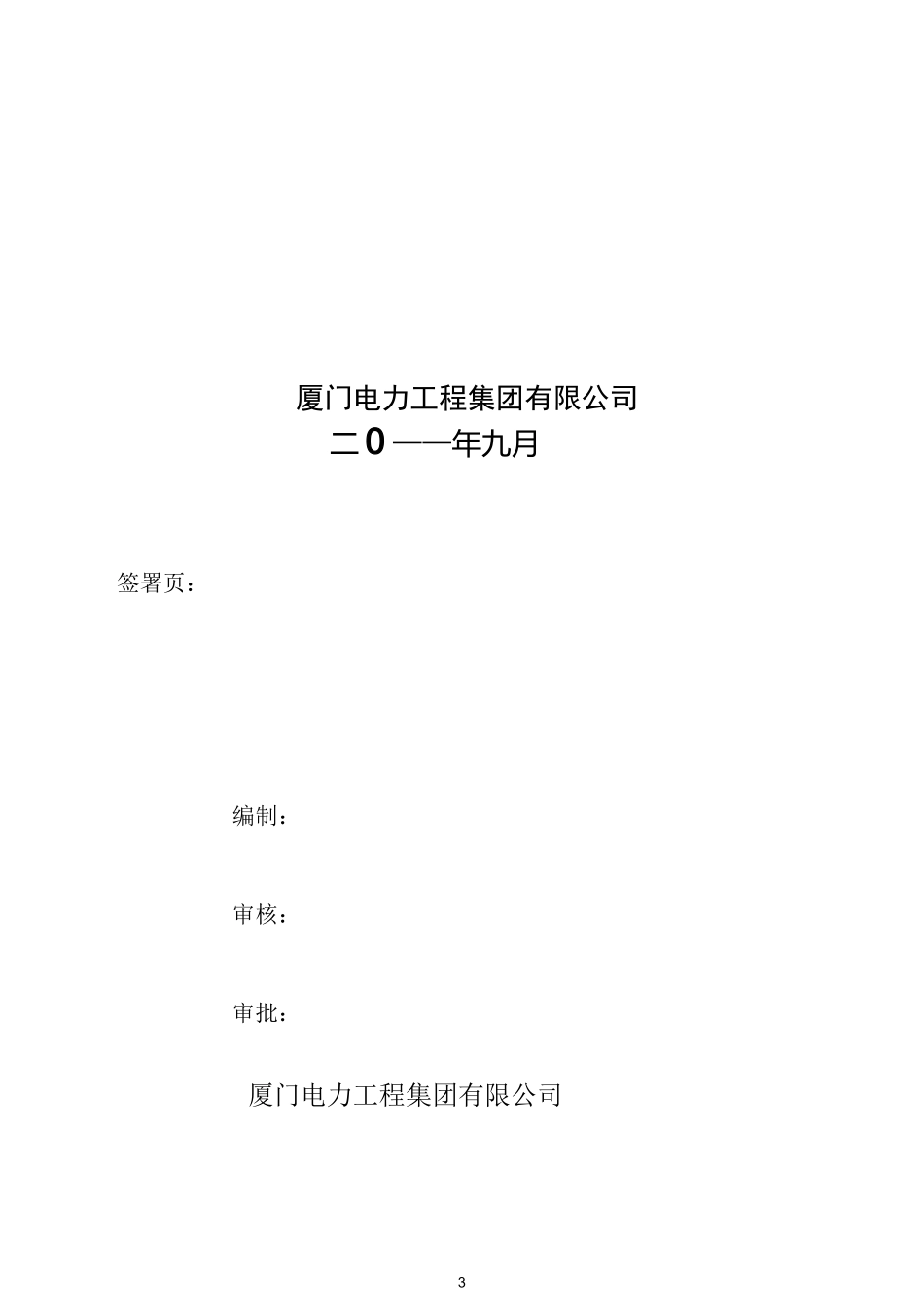

1一般施工（调试）方案报审表表号：DJX-A2-06工程名称：厦门局充（换）电站成本支出（思明）土建工程编号：致厦门瑞骏电力监理咨询有限公司项目监理部：现报上厦门局充（换）电站成本支出（思明）高压旋喷桩工程施工/调试方案，请审查。附件：高压旋喷桩工程专项施工方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：经审查,工程施工/调试方案内容完整、设计图纸及相关规范要求，能指导现场施工。请审核批准。专业监理工程师：日期：2厦门局充（换）电站成本支出（思明）高压旋喷桩专项施工3厦门电力工程集团有限公司二0一一年九月签署页：编制：审核：审批：厦门电力工程集团有限公司4目录一、工程概况………………………………………………1二、工程地质概况…………………………………………1三、编制原则………………………………………………1四、主要的施工方法、工艺与参数2五、质量保证措施…………………………………………3六、施工安全技术措施……………………………………4七、管理机构………………………………………………4八、工期……………………………………………………5九、安全生产、文明施工组织措施55厦门局充（换）电站成本支出（思明）高压旋喷桩施工方案一、工程概况：厦门局充（换）电站成本支出（思明）由厦门电业局思明供电分局开发由厦门电力勘察设计院有限公司承担设计，根据地质报告，本工程采用单管法高压旋喷桩复合地基，桩径600，桩长约12米，桩端应全截面进入持力层（残积砾质粘性土）深度不少于2m,总桩数为297根，高压旋喷桩设计桩承载力特征值暂按250KN考虑，复合地项承载力特征值f2150Kpa,高压旋喷桩桩身28天feu抗压强度spk3.0Mpa。6二、工程地质概况：详见地质勘察报告。三、编制原则：（一）在施工组织管理上，坚持基础工程施工队伍专业化，施工管理科学化的原则。（二）在工程质量标准上，严格遵循设计图纸要求及相关的施工技术要求和相应验收标准，结合ISO9002质量体系运行程序，争创优质工程。（三）坚持管理科学性、技术先进性、经济实用性，以安全、质量、工期、效率相依为原则。（四）在工期控制上，注意组织各工序流水作业，保证工序衔接科学性。（五）安全文明施工，严格按厦门市建设工程现场文明施工管理办法组织进行。四、高压旋喷桩的主要的施工方法、工艺与参数：1、成孔与注浆：是使用专用钻机钻孔法钻至设计要求标高后，通过注浆管从孔底桩以高压喷射（压力$20mPa）旋转切割土体而形成混合浆、桩、柱，通过高压浆体注入土体的孔隙部位，而达到填满孔隙而形成连接而形成圆柱体结构。停浆面应高于桩顶设计标高上500mm，操作时通过旋转并逐渐提升注浆管，用高压发生设备产生一定压力，将预先拌制好的以水泥为材料作为主固化剂的浆液从喷嘴中喷射液流冲击切割土体，把土和浆液强化拌和凝聚固结，形成一种新的并有一定强度而达到一定的竖向承载力，以达到复合地基基础承载功能。72、工艺流程：3、主要工艺参数A、注浆压力$20MPa；B、提升速度W15cm/min；C、高喷管转速$18-20r/min；D、水灰比1：1F、喷浆流量80~90L/min；G、选用水泥32.5R级硅酸盐水泥。F、水泥渗量$250kg/m五、质量保证措施：1、以严格的组织管理，从项目负责人到施工员及具体操作工人的各项岗位责任制，进场开工前对特殊技术工人员进行岗前培训。施工前认真做好技术质量（图纸）交底，强化技术人员与施工班组的责任心，把工程质量管理的重心放在事中头顶事控制上。技术人员跟班作业，减少操作中的失误。2、施工应严格按设计要求与本工艺参数作业并执行建筑地基基础施工规范2004-05-01实施规定。服从甲方人员的质量监督与管理，把质量控制的重点放在日常施工作业过程中。施工班组对每根桩应及时做好现场施工记录，详细记录地质情况及旋喷情况。遇有压力变化或地层异常8情况等应停止查清，分析原因及时向施工员报告，待问题解决后方可继续进行下道工序。3、施工员质检员跟班作业对各项技术参数进行跟踪控制，特别应对注浆压力、提升速度、灰浆比例等重要参数进行经常性的抽检，确保每根桩均能满足设计要求。在施工中应注意观察返浆与因地质孔隙而...
