铝单板的施工工艺VIP免费

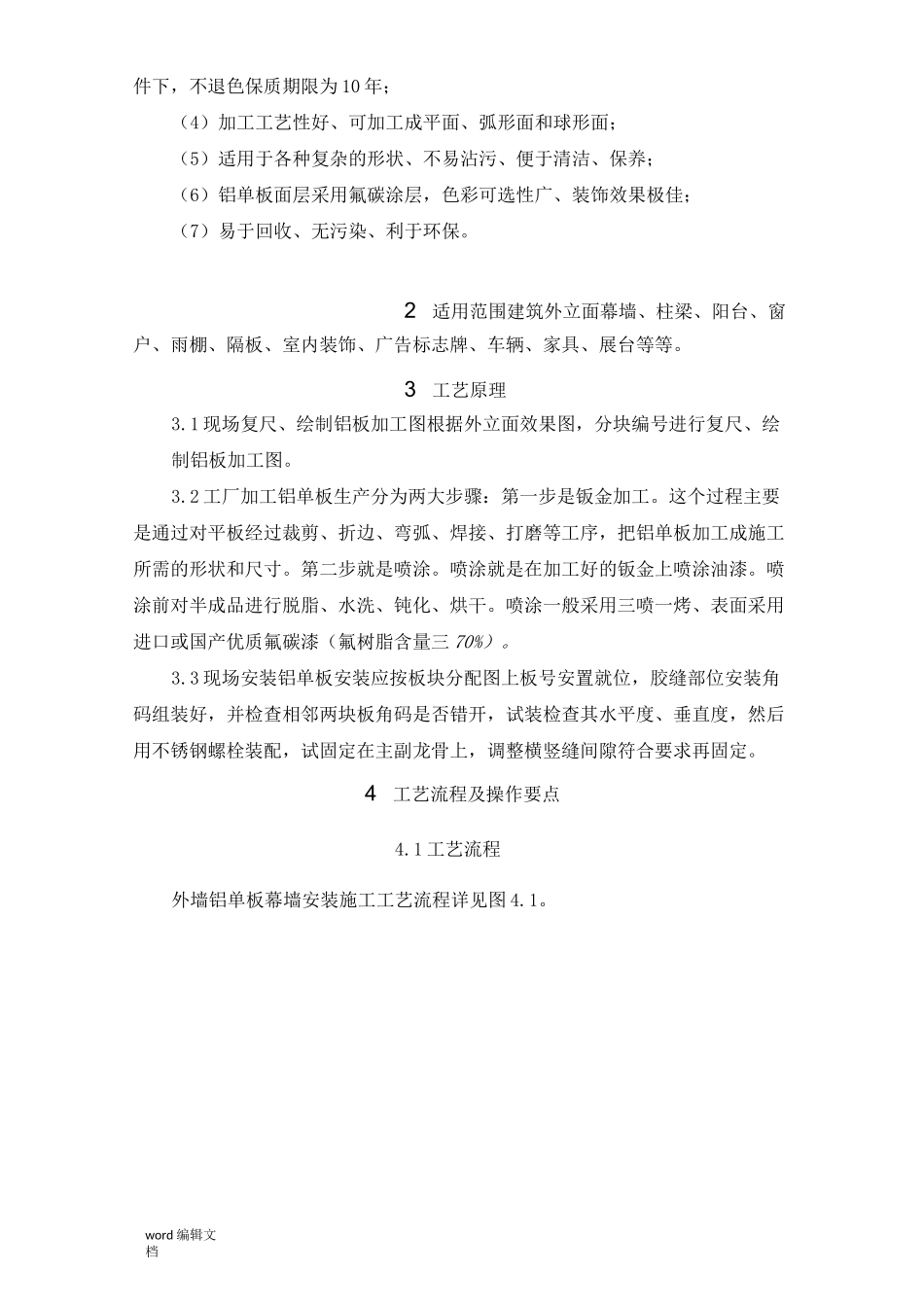

word编辑文档中港技术大讲堂之幕墙铝单板的特点及施工工艺阅读前言中港金属作为一家专业生产幕墙铝板的厂家，拥有10多年丰富的幕墙铝板生产经验，并娴熟地掌握了幕墙铝板各种样式的安装方法及技术解决方案，为了让大家能够简单的了解幕墙铝板的特点、安装方法及步骤，特分享此文章，希望能够带来一点帮助。铝单板系金属幕墙的第二代产品，采用优质铝合金面板作为基材，辅以先进的数控加工技术，确保板材在加工后平整不变形，在安装后能抵抗各种外力。铝板表面采用氟碳漆喷涂，保证色泽均匀，抗紫外线辐射，抗氧化，超强耐腐蚀。把建筑装饰成设计师所想表达的豪华气派或高尚典雅。随着我国经济的高速发展，铝单板幕墙在大中城市的公共建筑、高档办公楼、商住综合体、轨道交通、标志性建筑中得到越来越广泛的应用。中港金属也随着市场的需求逐步研发和生产了包括铝单板、铝蜂窝板、双曲铝板、仿木纹，仿石纹铝板、保温铝板、幻彩铝板和内装天花、方通等全系列的内外装铝单板产品线。word编辑文档窃孔訊怙桶，石咬铝板拉砌错1特点1.1铝单板幕墙构造铝单板幕墙主要由面板、加强筋、挂耳等组成。一般面板四周折20mm宽的折边；挂耳与面板主要用抽芯铆钉连接，面板通过挂耳与骨龙相连；面板背面焊有螺栓、通过螺栓把加强筋和面板连接起来，形成一个牢固的整体，加强筋起到增加铝单板刚性的作用，保证铝单板在长期使用中的抗风压特性和平整性。其构1）轻量化、刚性好、强度高；（2）不燃烧性、防火性佳；（3）最佳的耐候性能和抗紫外线、优异的耐酸、耐碱性能，在室外正常条word编辑文档件下，不退色保质期限为10年；（4）加工工艺性好、可加工成平面、弧形面和球形面；（5）适用于各种复杂的形状、不易沾污、便于清洁、保养；（6）铝单板面层采用氟碳涂层，色彩可选性广、装饰效果极佳；（7）易于回收、无污染、利于环保。2适用范围建筑外立面幕墙、柱梁、阳台、窗户、雨棚、隔板、室内装饰、广告标志牌、车辆、家具、展台等等。3工艺原理3.1现场复尺、绘制铝板加工图根据外立面效果图，分块编号进行复尺、绘制铝板加工图。3.2工厂加工铝单板生产分为两大步骤：第一步是钣金加工。这个过程主要是通过对平板经过裁剪、折边、弯弧、焊接、打磨等工序，把铝单板加工成施工所需的形状和尺寸。第二步就是喷涂。喷涂就是在加工好的钣金上喷涂油漆。喷涂前对半成品进行脱脂、水洗、钝化、烘干。喷涂一般采用三喷一烤、表面采用进口或国产优质氟碳漆（氟树脂含量三70%）。3.3现场安装铝单板安装应按板块分配图上板号安置就位，胶缝部位安装角码组装好，并检查相邻两块板角码是否错开，试装检查其水平度、垂直度，然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要求再固定。4工艺流程及操作要点4.1工艺流程外墙铝单板幕墙安装施工工艺流程详见图4.1。z'Ik泌,申尼清验外墙铝单板坎装施工I,细化设计（施工图〉后宜埋L厂加外墙保*铝单板宜装复尺绘制TO川丁圈测量放绘制外墙竝果图＜安装铝合金骨避朋启检班场粒拔试隐蔽验装密封胶条、打胶4.2操作要点word编辑文档4.2.1施工准备1施工前，对照铝板幕墙的骨架设计，复检主体结构的质量。因为主体结构质量的好坏，对幕墙骨架的排列位置影响较大。特别是墙面垂直度、平整度的偏差，以及外墙窗洞口位置，将会影响整个幕墙的水平位置。2详细核查施工图纸和现场实测尺寸，以确保设计加工的完善。3现场单独设置库房，防止进场材料受到损伤。构件进入库房后应按品种和规格堆放在垫木上。构件安装前均应进行检验和校正，构件应平直、规方，不word编辑文档得有变形和刮痕。不合格的构件不得安装。4铝板幕墙依靠脚手架进行施工，根据幕墙骨架设计图纸规定的高度和宽度，搭设施工双排脚手架。脚手架距墙面不小于50cm，以方便施工。5外墙面底层抹灰施工完毕，并检查验收合格。4.2.2施工放线1由于土建施工允许误差较大，铝板工程施工要求精度很高，所以不能完全依靠土建水平基准线，必须由基准轴线和水准点重新测量，并校正复核。2按设计图纸在底层确定幕墙定位线和分格线。3经纬仪向上引数条垂线，以确定幕墙转角位和立面尺寸。4根据分割线确定后置埋...
