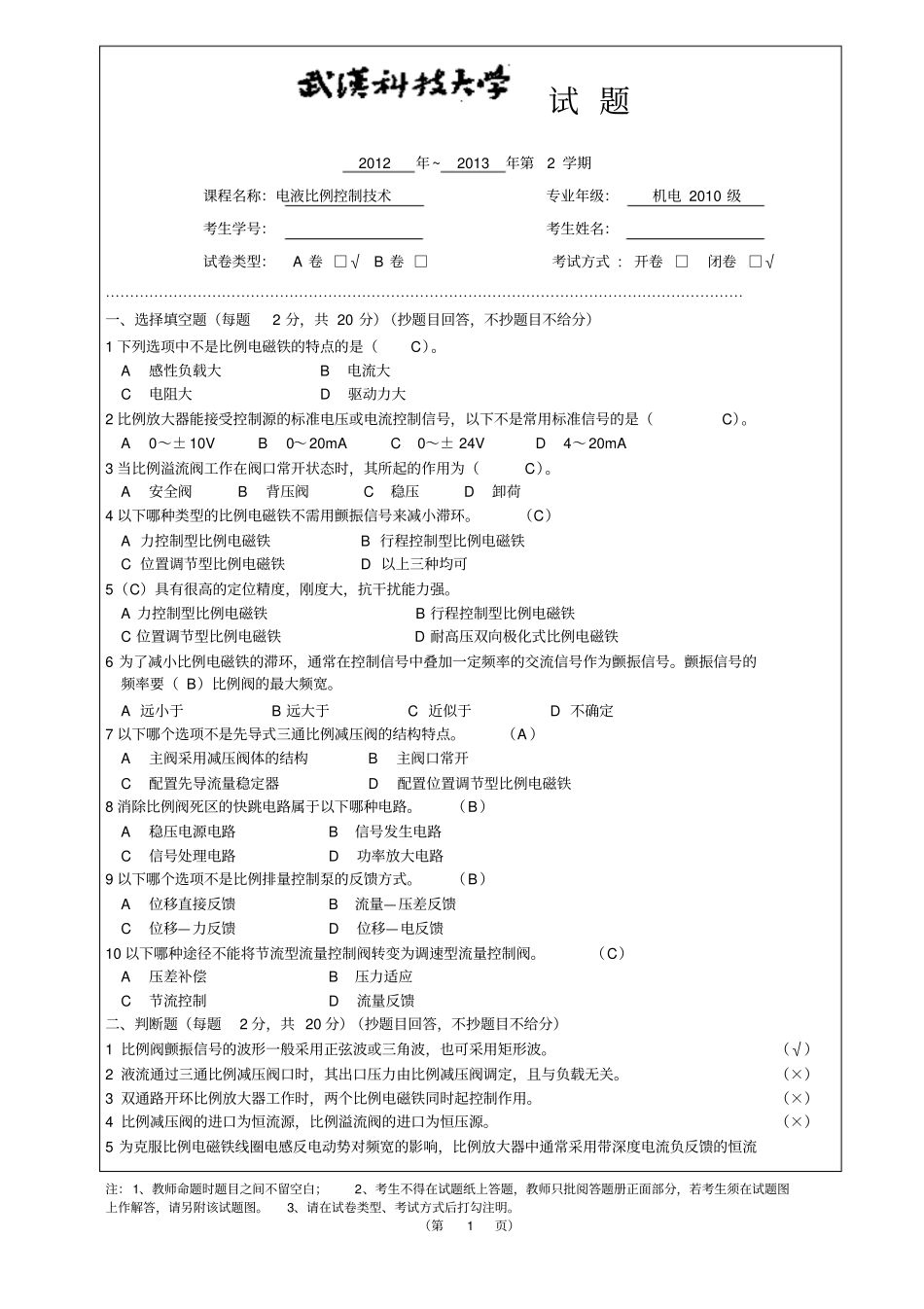

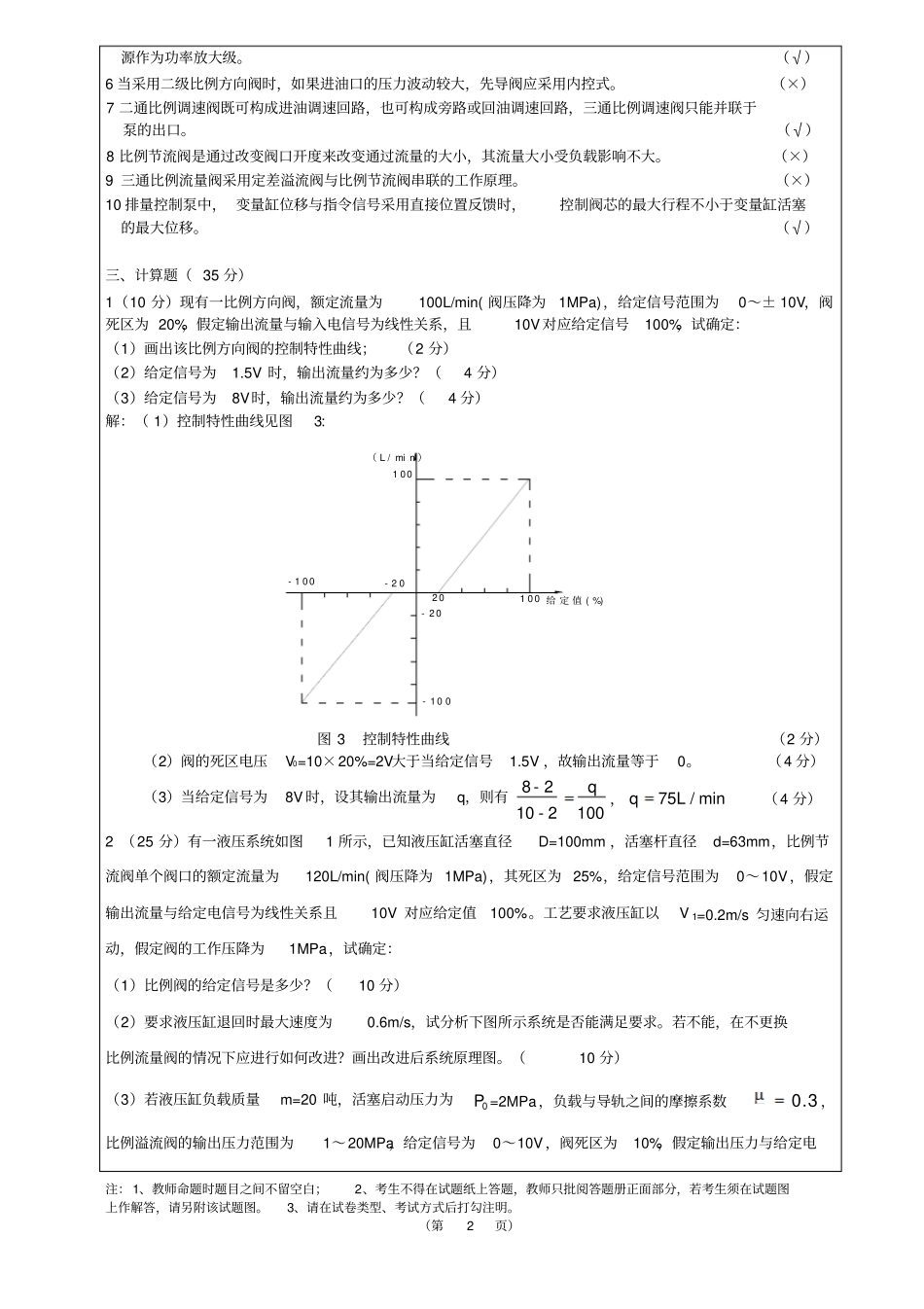

注：1、教师命题时题目之间不留空白；2、考生不得在试题纸上答题，教师只批阅答题册正面部分，若考生须在试题图上作解答，请另附该试题图。3、请在试卷类型、考试方式后打勾注明。（第1页）试题2012年~2013年第2学期课程名称：电液比例控制技术专业年级：机电2010级考生学号：考生姓名：试卷类型：A卷□√B卷□考试方式:开卷□闭卷□√⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一、选择填空题（每题2分，共20分）（抄题目回答，不抄题目不给分）1下列选项中不是比例电磁铁的特点的是（C）。A感性负载大B电流大C电阻大D驱动力大2比例放大器能接受控制源的标准电压或电流控制信号，以下不是常用标准信号的是（C）。A0～±10VB0～20mAC0～±24VD4～20mA3当比例溢流阀工作在阀口常开状态时，其所起的作用为（C）。A安全阀B背压阀C稳压D卸荷4以下哪种类型的比例电磁铁不需用颤振信号来减小滞环。（C）A力控制型比例电磁铁B行程控制型比例电磁铁C位置调节型比例电磁铁D以上三种均可5（C）具有很高的定位精度，刚度大，抗干扰能力强。A力控制型比例电磁铁B行程控制型比例电磁铁C位置调节型比例电磁铁D耐高压双向极化式比例电磁铁6为了减小比例电磁铁的滞环，通常在控制信号中叠加一定频率的交流信号作为颤振信号。颤振信号的频率要（B）比例阀的最大频宽。A远小于B远大于C近似于D不确定7以下哪个选项不是先导式三通比例减压阀的结构特点。（A）A主阀采用减压阀体的结构B主阀口常开C配置先导流量稳定器D配置位置调节型比例电磁铁8消除比例阀死区的快跳电路属于以下哪种电路。（B）A稳压电源电路B信号发生电路C信号处理电路D功率放大电路9以下哪个选项不是比例排量控制泵的反馈方式。（B）A位移直接反馈B流量—压差反馈C位移—力反馈D位移—电反馈10以下哪种途径不能将节流型流量控制阀转变为调速型流量控制阀。（C）A压差补偿B压力适应C节流控制D流量反馈二、判断题（每题2分，共20分）（抄题目回答，不抄题目不给分）1比例阀颤振信号的波形一般采用正弦波或三角波，也可采用矩形波。（√）2液流通过三通比例减压阀口时，其出口压力由比例减压阀调定，且与负载无关。（×）3双通路开环比例放大器工作时，两个比例电磁铁同时起控制作用。（×）4比例减压阀的进口为恒流源，比例溢流阀的进口为恒压源。（×）5为克服比例电磁铁线圈电感反电动势对频宽的影响，比例放大器中通常采用带深度电流负反馈的恒流注：1、教师命题时题目之间不留空白；2、考生不得在试题纸上答题，教师只批阅答题册正面部分，若考生须在试题图上作解答，请另附该试题图。3、请在试卷类型、考试方式后打勾注明。（第2页）源作为功率放大级。（√）6当采用二级比例方向阀时，如果进油口的压力波动较大，先导阀应采用内控式。（×）7二通比例调速阀既可构成进油调速回路，也可构成旁路或回油调速回路，三通比例调速阀只能并联于泵的出口。（√）8比例节流阀是通过改变阀口开度来改变通过流量的大小，其流量大小受负载影响不大。（×）9三通比例流量阀采用定差溢流阀与比例节流阀串联的工作原理。（×）10排量控制泵中，变量缸位移与指令信号采用直接位置反馈时，控制阀芯的最大行程不小于变量缸活塞的最大位移。（√）三、计算题（35分）1（10分）现有一比例方向阀，额定流量为100L/min(阀压降为1MPa)，给定信号范围为0～±10V，阀死区为20%，假定输出流量与输入电信号为线性关系，且10V对应给定信号100%，试确定：（1）画出该比例方向阀的控制特性曲线；（2分）（2）给定信号为1.5V时，输出流量约为多少？（4分）（3）给定信号为8V时，输出流量约为多少？（4分）解：（1）控制特性曲线见图3:给定值(%)100（L/min）20100-20-100-20-100图3控制特性曲线（2分）（2）阀的死区电压V0=10×20%=2V大于当给定信号1.5V，故输出流量等于0。（4分）（3）当给定信号为8V时，设其输出流量为q，则有100q2-102-8，min/75qL（4分）2（25分）有一液压系统如图1所示，已知液压缸活塞直径D=100mm，活塞杆直径d=63mm，比例节流阀单个阀口的额定流量为120L/min(阀压降为1MPa)，其死区为25%...
