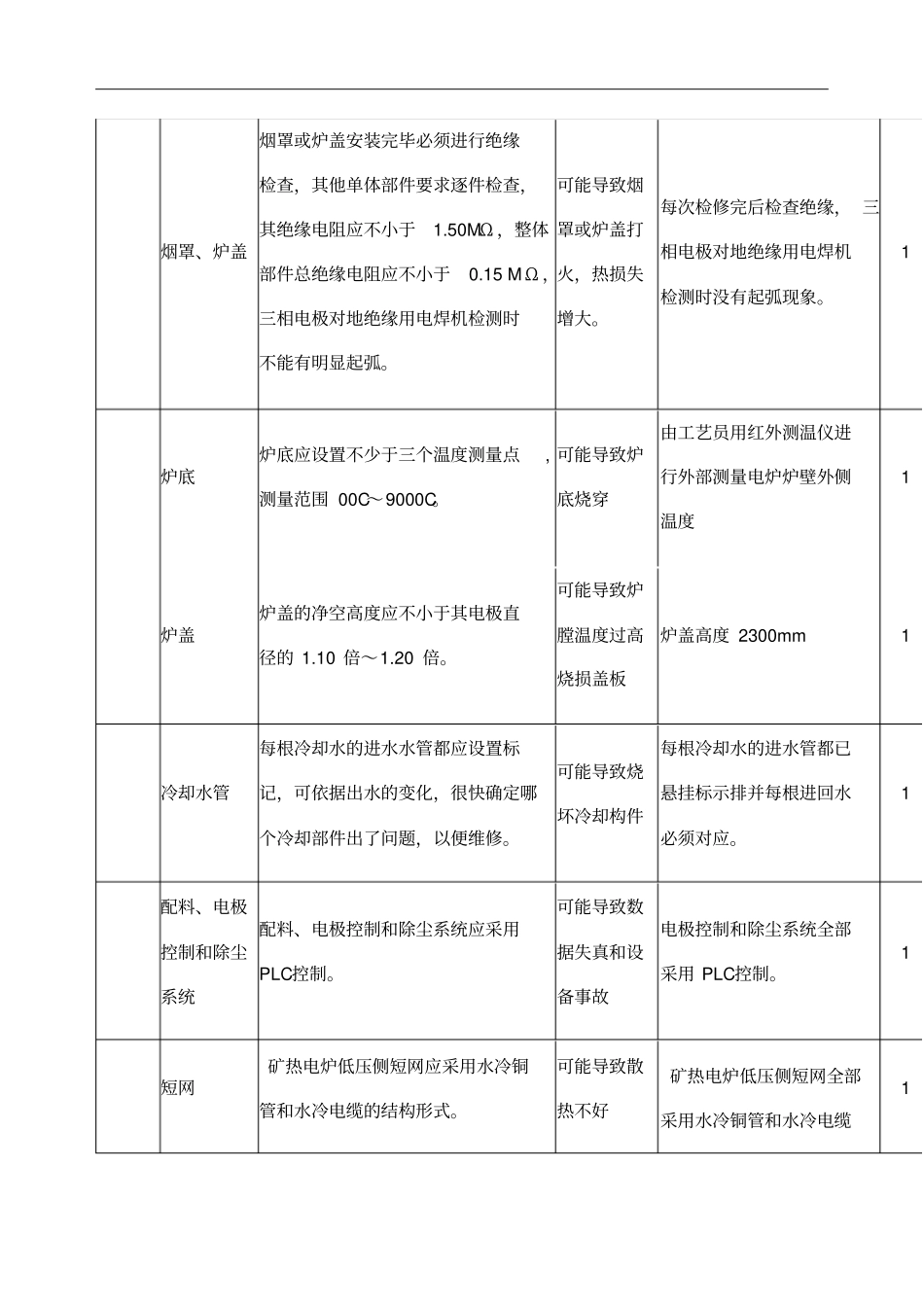

安全检查表分析法（SCL）记录表单位：硅铁三厂装置名称：电炉主体装置编号：评价人员：审核人员：时间：2016年10月序号检查项目标准未达标准造成的主要后果现有安全控制措施L水冷构件电炉的水冷构件应设流量、温度极限指示及警报器。可能导致断水后温度过高烧坏电炉水冷构件。电炉循环水进水回路安装了压力警报器2通水胶管电炉的通水胶管应用符合压力高温的胶管电炉冒火可能导致烧坏通水胶管电炉的通水胶管未耐压8Mpa的胶管。1电极、密封圈1.电极周围不应有障碍物和导电物；2.密封圈的地脚螺栓应绝缘。1.2.导致电极打火1.及时清理电极周围没有障碍物和导电物；2.密封圈的地脚螺栓保持绝缘良好。1短网各相短网应保证良好绝缘，铜排间隙中不应有灰尘和导电物。可能导致短路、击穿导电铜管各相短网绝缘良好，铜排间隙中没有导电物。1液压采用不可燃液体的液压式电极升降装置，应有防火措施。可能导致火灾危险用灭火器和消防沙作为防火措施。1炉门1、炉门内侧应有隔热保护层。2、除加料时间外炉门应及时关闭可能导致喷火、烧烫伤炉门内侧用高铝浇注料浇注料做隔热层。2、除加料时间外炉门处于关闭状态1料管半封闭电炉的下料管宜保持有料。可能导致烟气泄漏半封闭电炉的下料管始终保持有料。1加糊平台电极糊工作平台附近不应有金属物品，不应同时接触两相电极壳或电极壳与其他导体连通。可能导致触电死亡1、悬挂“严禁同时接触两相电极壳”警示牌。2、制作防触电保护装置1电极升降电极升降装置失控时，应有能紧急切断卷扬机电源的开关。电极升降装置的电动机应点动控制，并应设有过载、单相、短路保护。正、反向之间，应有机械联锁和电气联锁。可能导致电极下滑、硬断、电炉跳闸电极升降装置采用液压油缸控制。电极升降装置失控时，有急停按钮切断模块控制信号。1停送电按钮1、操作台应设有电炉变压器分合闸控制开关及切换开关。2、应设置远方、就地俩地控制按钮与转换开关电炉送不上电与不能及时断电操作台设有电炉变压器分合闸按钮与转换旋钮。1烟罩、炉盖烟罩或炉盖安装完毕必须进行绝缘检查，其他单体部件要求逐件检查，其绝缘电阻应不小于1.50MΩ，整体部件总绝缘电阻应不小于0.15MΩ，三相电极对地绝缘用电焊机检测时不能有明显起弧。可能导致烟罩或炉盖打火，热损失增大。每次检修完后检查绝缘，三相电极对地绝缘用电焊机检测时没有起弧现象。1炉底炉底应设置不少于三个温度测量点,测量范围00C～9000C。可能导致炉底烧穿由工艺员用红外测温仪进行外部测量电炉炉壁外侧温度1炉盖炉盖的净空高度应不小于其电极直径的1.10倍～1.20倍。可能导致炉膛温度过高烧损盖板炉盖高度2300mm1冷却水管每根冷却水的进水水管都应设置标记，可依据出水的变化，很快确定哪个冷却部件出了问题，以便维修。可能导致烧坏冷却构件每根冷却水的进水管都已悬挂标示排并每根进回水必须对应。1配料、电极控制和除尘系统配料、电极控制和除尘系统应采用PLC控制。可能导致数据失真和设备事故电极控制和除尘系统全部采用PLC控制。1短网矿热电炉低压侧短网应采用水冷铜管和水冷电缆的结构形式。可能导致散热不好矿热电炉低压侧短网全部采用水冷铜管和水冷电缆1的结构形式。水冷盖板炉盖、烟罩水冷骨架靠近电极处及电极周围的水冷盖板应采用防磁不锈钢材料制造。水冷盖板下面应采用喷涂或预制耐火混凝土材料隔热，其厚度不应小于50mm。可能导致热损失增大、水冷盖板变形、烧坏。炉盖、料管全部采用防磁不锈钢材料制造。水冷盖板下面采用喷涂耐火混凝土材料隔热。1炉门半封闭电炉烟罩高度及炉门开启尺寸应能满足如下要求：1应能储存烟气顺时高峰量。2出现电极断裂时，能拉出电极；3需要时，应符合操作加料捣炉机的要求。可能导致炉膛压力过高、电极拉不出来。已技改为推拉炉门，出现电极断裂时，能拉出电极。1组合把持器组合把持器的接触元件和压放单元应具有互换性。损坏时能及时更换车间库房有替换的接触元件与液压夹钳1电炉烟气电炉烟气必须进行收集净化。净化后的烟气含尘量必须符合国家的排放要求。可能导致环境污染每台炉都安装除尘器吸收烟气1冷却水管冷却水管管径，应依据被冷却部件的要求确定。每根回水...
