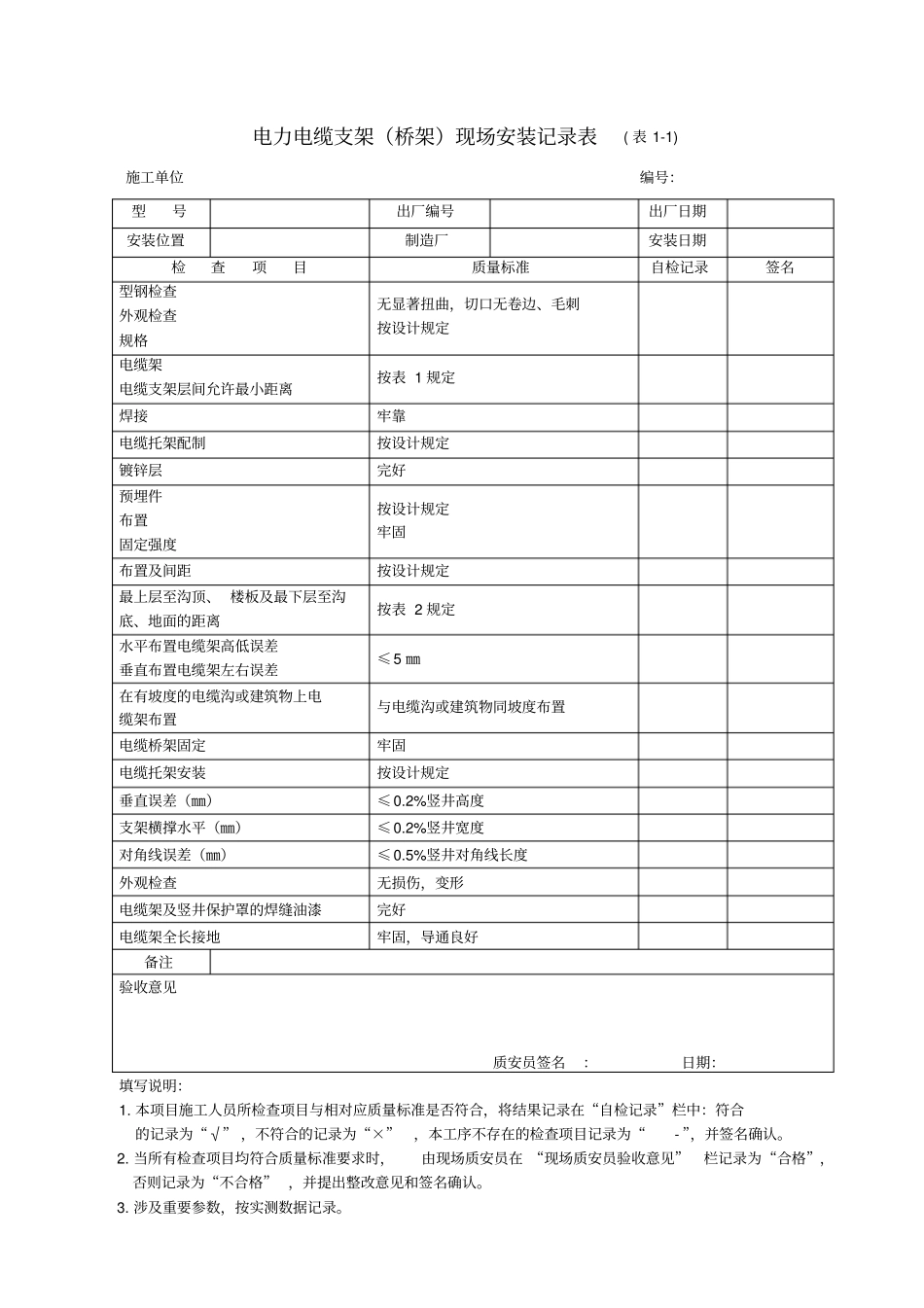

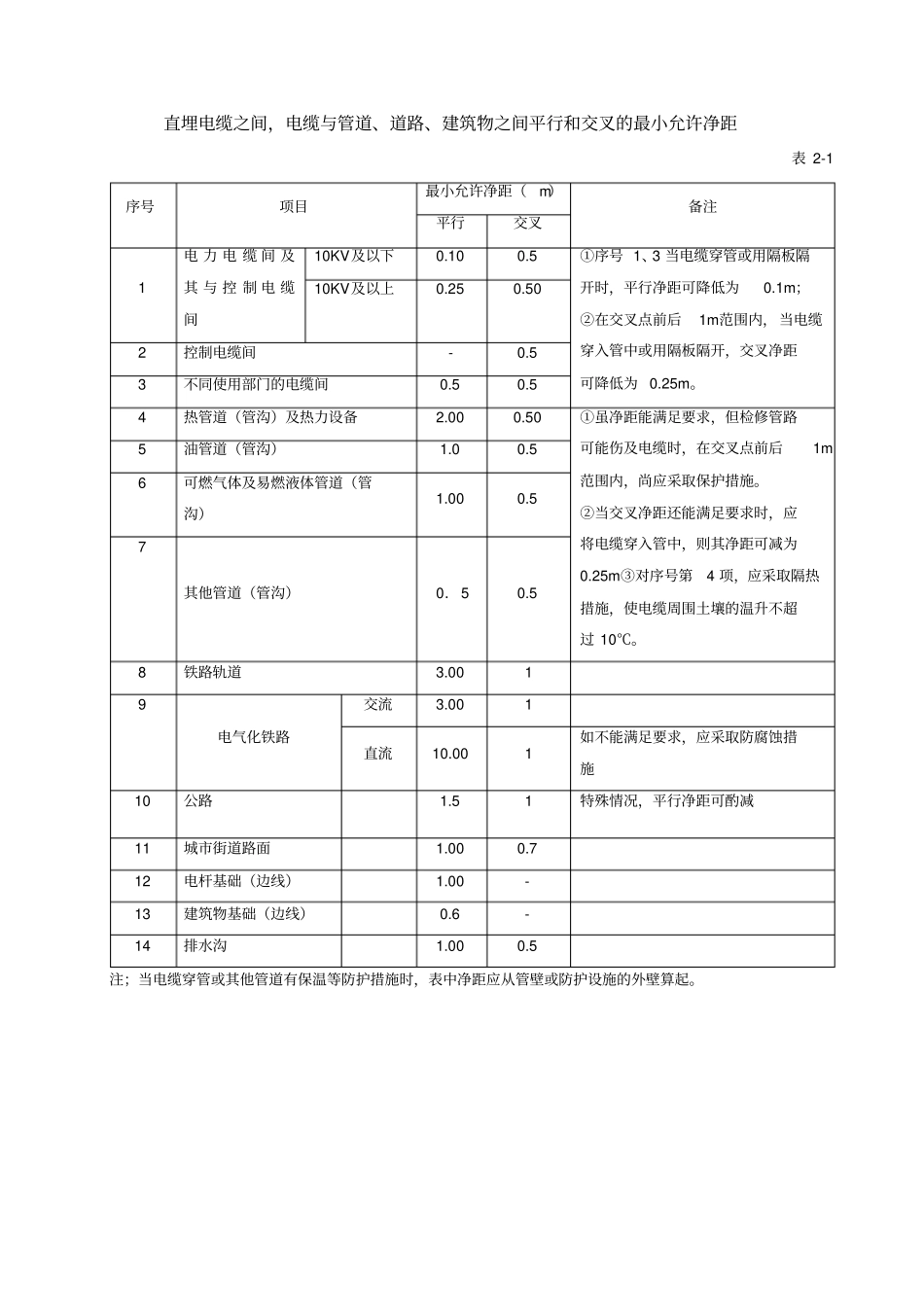

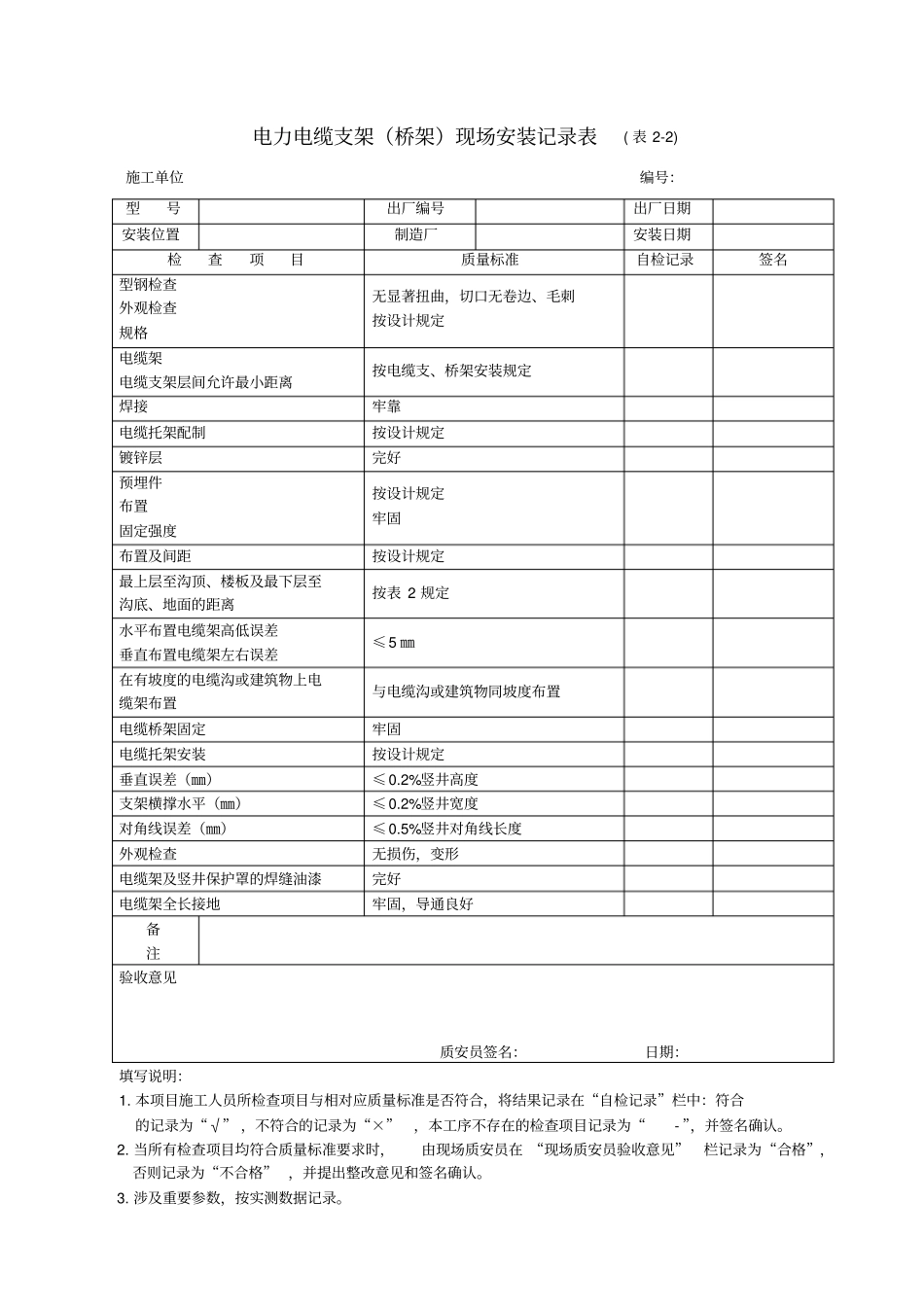

电力电缆支架（桥架）现场安装记录表(表1-1)施工单位编号：型号出厂编号出厂日期安装位置制造厂安装日期检查项目质量标准自检记录签名型钢检查外观检查规格无显著扭曲，切口无卷边、毛刺按设计规定电缆架电缆支架层间允许最小距离按表1规定焊接牢靠电缆托架配制按设计规定镀锌层完好预埋件布置固定强度按设计规定牢固布置及间距按设计规定最上层至沟顶、楼板及最下层至沟底、地面的距离按表2规定水平布置电缆架高低误差垂直布置电缆架左右误差≤5㎜在有坡度的电缆沟或建筑物上电缆架布置与电缆沟或建筑物同坡度布置电缆桥架固定牢固电缆托架安装按设计规定垂直误差（㎜）≤0.2%竖井高度支架横撑水平（㎜）≤0.2%竖井宽度对角线误差（㎜）≤0.5%竖井对角线长度外观检查无损伤，变形电缆架及竖井保护罩的焊缝油漆完好电缆架全长接地牢固，导通良好备注验收意见质安员签名：日期：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。3.涉及重要参数，按实测数据记录。电力电缆支架（桥架）现场安装记录表(表2-2)施工单位编号：型号出厂编号出厂日期安装位置制造厂安装日期检查项目质量标准自检记录签名型钢检查外观检查规格无显著扭曲，切口无卷边、毛刺按设计规定电缆架电缆支架层间允许最小距离按电缆支、桥架安装规定焊接牢靠电缆托架配制按设计规定镀锌层完好预埋件布置固定强度按设计规定牢固布置及间距按设计规定最上层至沟顶、楼板及最下层至沟底、地面的距离按表2规定水平布置电缆架高低误差垂直布置电缆架左右误差≤5㎜在有坡度的电缆沟或建筑物上电缆架布置与电缆沟或建筑物同坡度布置电缆桥架固定牢固电缆托架安装按设计规定垂直误差（㎜）≤0.2%竖井高度支架横撑水平（㎜）≤0.2%竖井宽度对角线误差（㎜）≤0.5%竖井对角线长度外观检查无损伤，变形电缆架及竖井保护罩的焊缝油漆完好电缆架全长接地牢固，导通良好备注验收意见质安员签名：日期：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。3.涉及重要参数，按实测数据记录。直埋电缆之间，电缆与管道、道路、建筑物之间平行和交叉的最小允许净距表2-1序号项目最小允许净距（m）备注平行交叉1电力电缆间及其与控制电缆间10KV及以下0.100.5①序号1、3当电缆穿管或用隔板隔开时，平行净距可降低为0.1m；②在交叉点前后1m范围内，当电缆穿入管中或用隔板隔开，交叉净距可降低为0.25m。10KV及以上0.250.502控制电缆间-0.53不同使用部门的电缆间0.50.54热管道（管沟）及热力设备2.000.50①虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m范围内，尚应采取保护措施。②当交叉净距还能满足要求时，应将电缆穿入管中，则其净距可减为0.25m③对序号第4项，应采取隔热措施，使电缆周围土壤的温升不超过10℃。5油管道（管沟）1.00.56可燃气体及易燃液体管道（管沟）1.000.57其他管道（管沟）0．50.58铁路轨道3.0019电气化铁路交流3.001直流10.001如不能满足要求，应采取防腐蚀措施10公路1.51特殊情况，平行净距可酌减11城市街道路面1.000.712电杆基础（边线）1.00-13建筑物基础（边线）0.6-14排水沟1.000.5注；当电缆穿管或其他管道有保温等防护措施时，表中净距应从管壁或防护设施的外壁算起。电力电缆敷设现场安装记录表(表2-2)施工单位:编号：型号出厂编号出厂日期安装位置制造厂安装日期检查项目质量标准自检记录签名型号、电压及规格符合设计长度按设计，并联运行的电缆长度应一致外观检查无机械损伤绝缘检查良好敷设地点...
