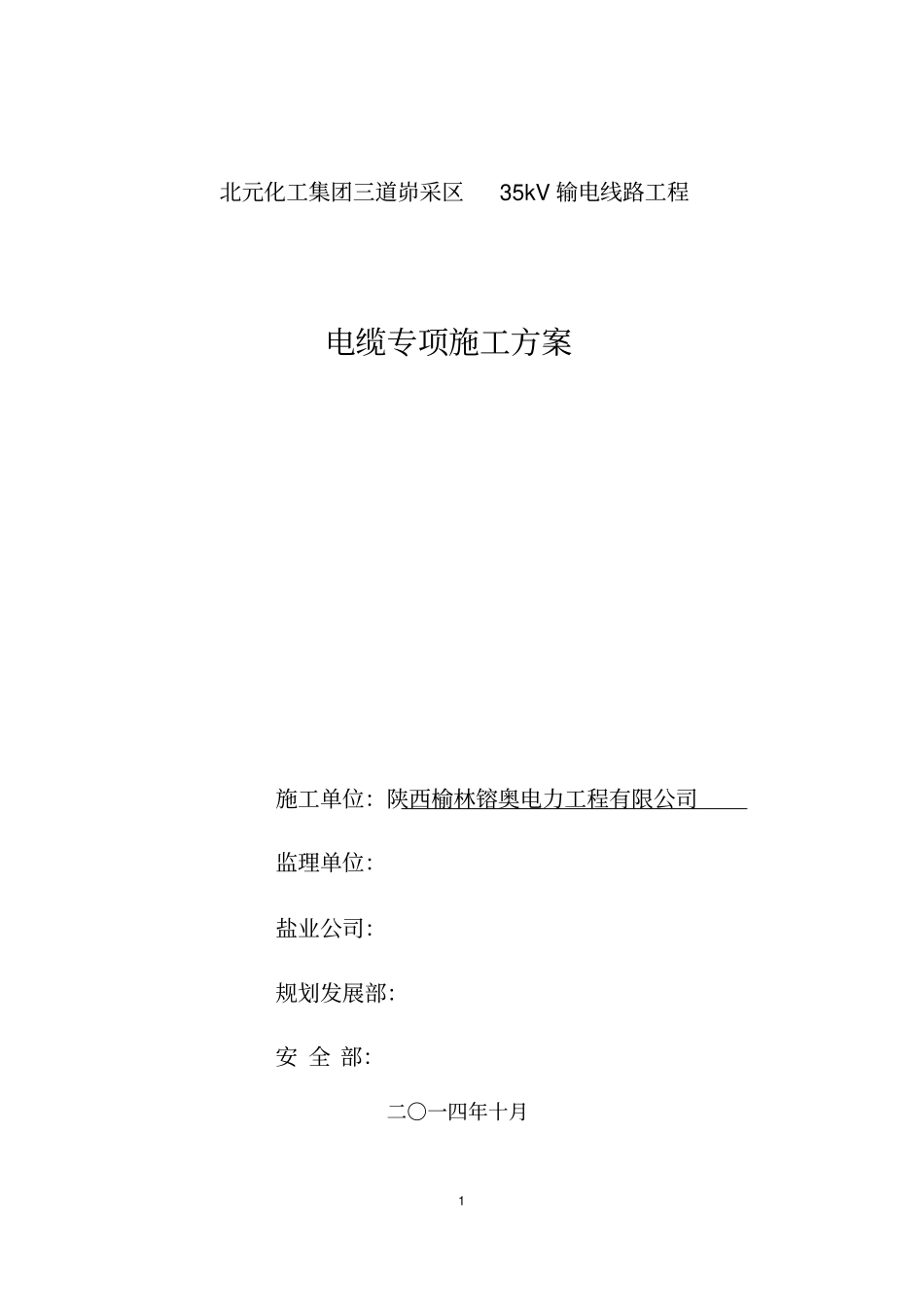

1北元化工集团三道峁采区35kV输电线路工程电缆专项施工方案施工单位：陕西榆林镕奥电力工程有限公司监理单位：盐业公司：规划发展部：安全部：二〇一四年十月2电缆施工组织设计1.工程概况1.1项目名称：陕西北元化工集团有限公司三道峁采区35kV输电线路工程—电缆部分1.2建设地点：榆林市神木县锦界镇1.3编制依据：1.3.1施工设计图1.3.2《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）1.3.3《电气装置安装工程接地装置施工及验收规范》（GB50168-92）；1.3.4《建筑电气工程施工质量验收规范》（GB50303-2002）；1.3.5《电气装置安装工程施工及验收规范》（GB50254-96、GB50255-96）；1.3.6电气装置安装工程蓄电池施工及验收规范》（GB50168-92）；2.技术措施2.1工作负责人与工作许可人共同检查现场安全措施完备。32.2施工前组织全体施工人员熟悉施工内容，使每个成员对工程项目、施工工序、规范要求、技术标准等进行全面了解。2.3工作开始前要认真组织人员进行危险点分析，以及技术交底。2.4加强质量检查，质量检查必须贯穿施工全过程，发现问题及时处理，力争优质工程。2.5工程施工要做好施工记录。2.6施工中要加强监护，按照规程要求进行施工，确保工程质量和工程进度。2.7产品的技术文件应齐全。2.8电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。2.9电缆封端应严密，当外观检查有怀疑时，应进行受潮判断或试验。2.10电缆在保管期间，电缆盘及包装应完好，标志应齐全，封端应严密。当有缺陷时，应及时处理。2.11电缆敷设前应按要求进行检查。2.12电缆通道畅道，排水良好。金属部分的防腐层完整。隧道内照明，通风符合要求。2.13电缆型号、电压、规格应符合设计。42.14电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。2.15敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。2.16由于电缆沟电缆带电，在敷设电缆时不可对运行的电缆造成损伤。2.17电缆敷设时，不应损坏电缆沟，隧道、电缆井和人井的防水层。2.18电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。2.19电缆敷设完毕后，应及时清除杂物，盖好盖板。2.20电力电缆在终端头与接头附近宜留有备用长度。2.21严格按规范施工，达不到规范要求不得交工。2.22工程所用材料必须选用正规厂家产品，并有出厂合格证，不合格产品不得进入施工现场。3.安全措施3.1一般安全要求：3.1.1所有工作区域均设硬围栏，并挂“止步、高压危险”标示牌；工作人员严禁跨越围栏。3.1.2所有工作人员必须熟悉安全规程，熟悉有关设备的工艺标准。53.1.3工作人员进入现场，必须戴安全帽、穿工作衣、绝缘靴，高空作业必须系安全带，上下传递工具、材料必须用绳子，严禁抛掷。3.1.4严格执行工作许可、间断、转移、终结制度。3.1.5在带电设备周围工作时必须设立专责监护人。3.1.6工作现场严禁吸烟。3.1.7工作时严格执行安规和两票的有关规定。3.1.8工作监护人必须始终在工作现场并认真监护，防止误动运行开关。3.1.9在运行设备附近严禁使用钢卷尺和带金属丝的皮尺。3.1.10所有工作人员应在工作负责人的指定范围内工作，不得随意超出。3.1.11工作人员在工作期间严格作息时间、严禁酗酒及嬉闹，以保障每一位工作成员有一个良好的工作状态；3.1.12密切注意气候变化可能给工作带来意外影响，以做到万无一失；3.1.13工作人员进入工作地点后，工作负责人一定要向工作班成员交代清楚工作地点、工作内容、工作时间、安全措施及注意事项，并明确危险点。3.1.14所有带电电缆施工期间尽量不要接触及不要搬动，以免发生事故。64.文明施工4.1施工现场原材料堆放整齐，施工用器材、设备布局合理，施工临时用电架设安全、可靠。4.2做到工完料尽、场地清。4.3施工人员不得乱踩绿化带及损坏树木。4.4施工中要杜绝野蛮作业，做到文明、礼貌施工。4.5施工中要严格规范操作，注意保护成品外壳。4.6施工现场要严格按照5S管理要求，树立企业良好形象。4.7工地周边要进行围挡，出入口要树立安全标志，禁止闲杂人员进入作业区。4.8施工场所要求道路畅通，材料堆放整齐有序，场容场貌...
