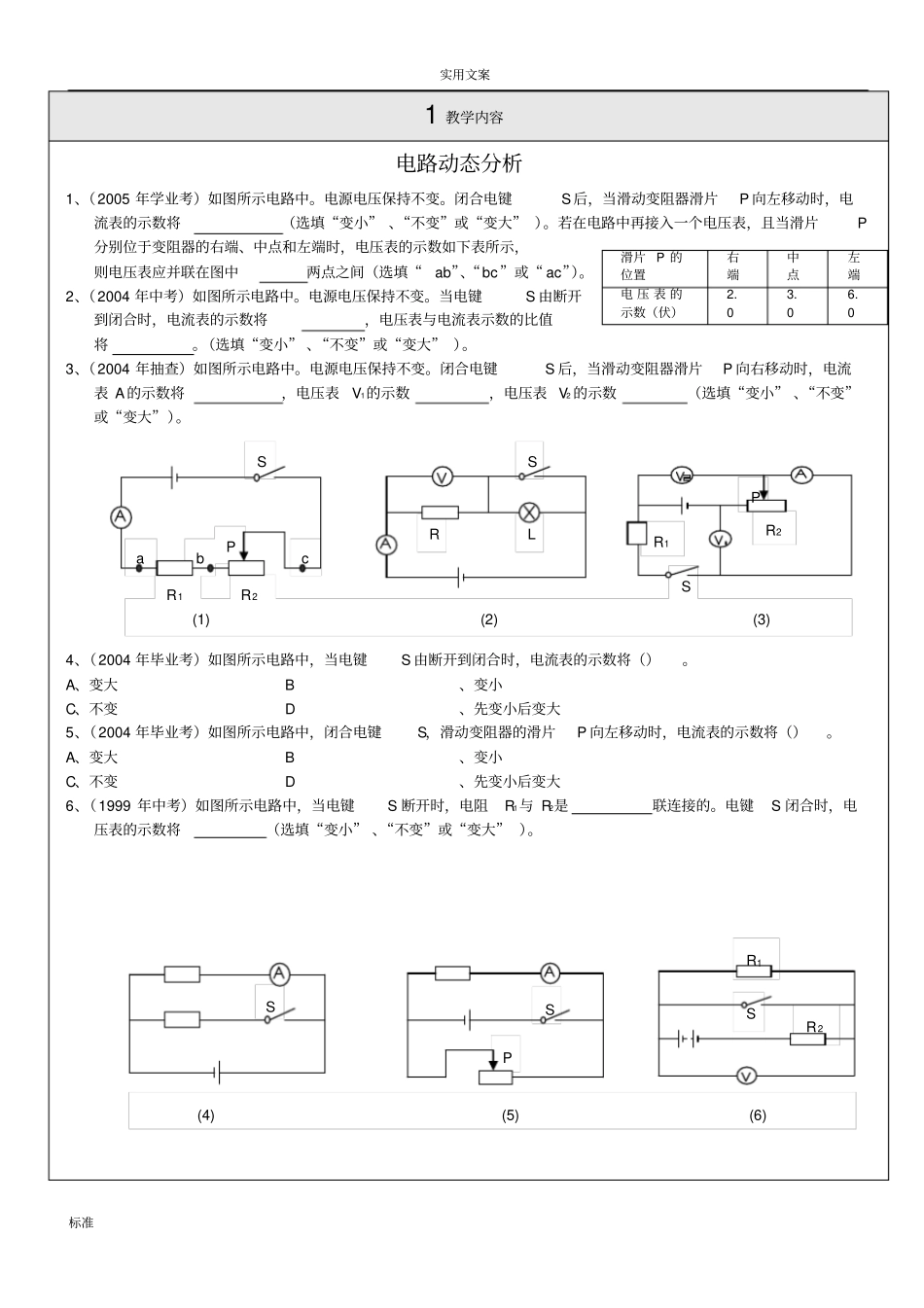

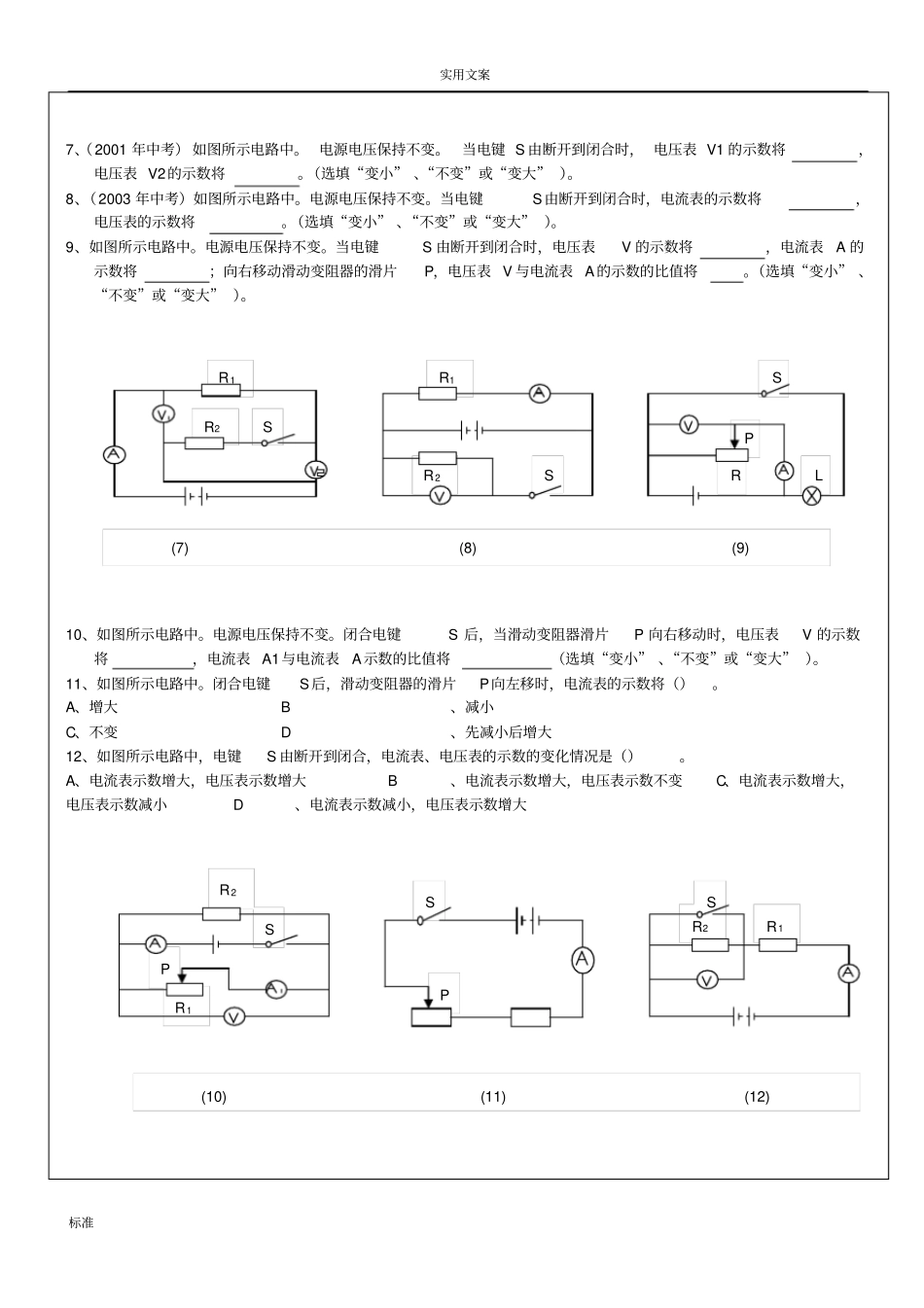

实用文案标准(1)(2)(3)abcR2R1SPLRSR2R1SP1教学内容电路动态分析1、（2005年学业考）如图所示电路中。电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向左移动时，电流表的示数将（选填“变小”、“不变”或“变大”）。若在电路中再接入一个电压表，且当滑片P分别位于变阻器的右端、中点和左端时，电压表的示数如下表所示，则电压表应并联在图中两点之间（选填“ab”、“bc”或“ac”）。2、（2004年中考）如图所示电路中。电源电压保持不变。当电键S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将。（选填“变小”、“不变”或“变大”）。3、（2004年抽查）如图所示电路中。电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将，电压表V1的示数，电压表V2的示数（选填“变小”、“不变”或“变大”）。4、（2004年毕业考）如图所示电路中，当电键S由断开到闭合时，电流表的示数将（）。A、变大B、变小C、不变D、先变小后变大5、（2004年毕业考）如图所示电路中，闭合电键S，滑动变阻器的滑片P向左移动时，电流表的示数将（）。A、变大B、变小C、不变D、先变小后变大6、（1999年中考）如图所示电路中，当电键S断开时，电阻R1与R2是联连接的。电键S闭合时，电压表的示数将（选填“变小”、“不变”或“变大”）。滑片P的位置右端中点左端电压表的示数（伏）2.03.06.0(4)(5)(6)SSPR2R1S实用文案标准7、（2001年中考）如图所示电路中。电源电压保持不变。当电键S由断开到闭合时，电压表V1的示数将，电压表V2的示数将。（选填“变小”、“不变”或“变大”）。8、（2003年中考）如图所示电路中。电源电压保持不变。当电键S由断开到闭合时，电流表的示数将，电压表的示数将。（选填“变小”、“不变”或“变大”）。9、如图所示电路中。电源电压保持不变。当电键S由断开到闭合时，电压表V的示数将，电流表A的示数将；向右移动滑动变阻器的滑片P，电压表V与电流表A的示数的比值将。（选填“变小”、“不变”或“变大”）。10、如图所示电路中。电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向右移动时，电压表V的示数将，电流表A1与电流表A示数的比值将（选填“变小”、“不变”或“变大”）。11、如图所示电路中。闭合电键S后，滑动变阻器的滑片P向左移时，电流表的示数将（）。A、增大B、减小C、不变D、先减小后增大12、如图所示电路中，电键S由断开到闭合，电流表、电压表的示数的变化情况是（）。A、电流表示数增大，电压表示数增大B、电流表示数增大，电压表示数不变C、电流表示数增大，电压表示数减小D、电流表示数减小，电压表示数增大(7)(8)(9)R2R1SR2R1SLRSP(10)(11)(12)R2R1SPSPR2R1S实用文案标准13、如图所示，当电键S闭合后，电表示数的变化情况是（）。A、A1表示数不变，V表示数变小B、A表示数变大，A1表示数变小C、A1表示数变大，V表示数不变D、V表示数不变，A表示数变大14、在如图所示电路中，电源电压不变，电键S由闭合到断开时，则下列各种说法中错误的是（）。A、电路总电阻增大B、电流表的示数变小C、灯L变暗D、电压表V的示数增大15、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向上移动时，电流表的示数将，电压表示数将。（选填“变小”、“不变”或“变大”）。16、在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将，电压表V的示数将。（选填“变小”、“不变”或“变大”）。17、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向a移动过程中，电流表A和电压表V示数变化情况是（）。A、电流表A示数变大，电压表V示数变小B、电流表A示数变大，电压表V示数变大C、电流表A示数变小，电压表V示数变大D、电流表A示数变小，电压表V示数不变18、如图所示，当电键S闭合后，当变阻器滑片P向右滑动时，则（）。A、灯变暗，额定功率不变，电流表读数变大B、灯变亮，额定功率变大，电流表读数变大C、灯亮度不变，额定功率不变，电流表读数变大D、灯亮度不变，额定功率不变，电流表读数变小19、在如图所示电路中，电源电压不变，闭合电键S，移动滑动变阻器的滑...
