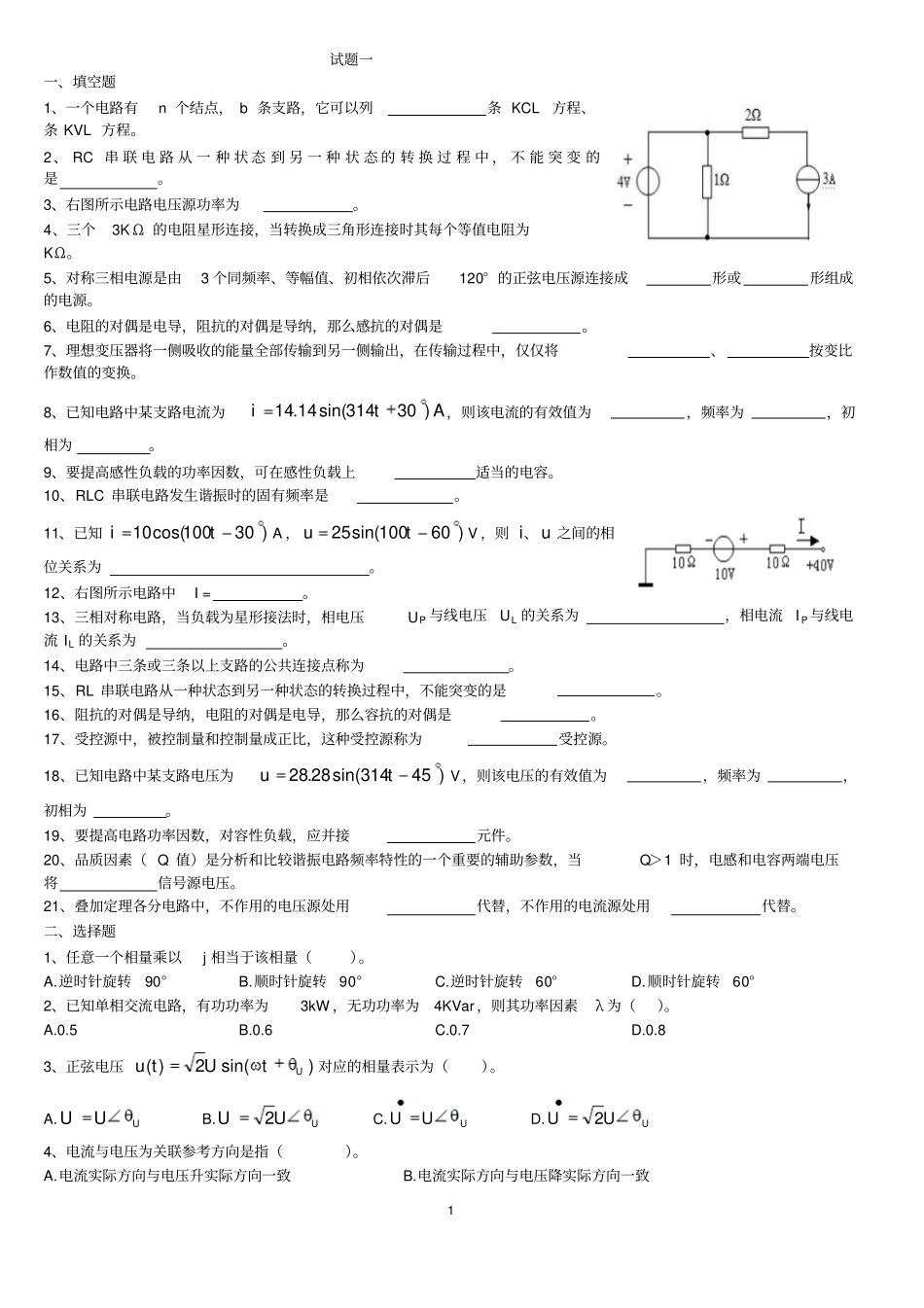

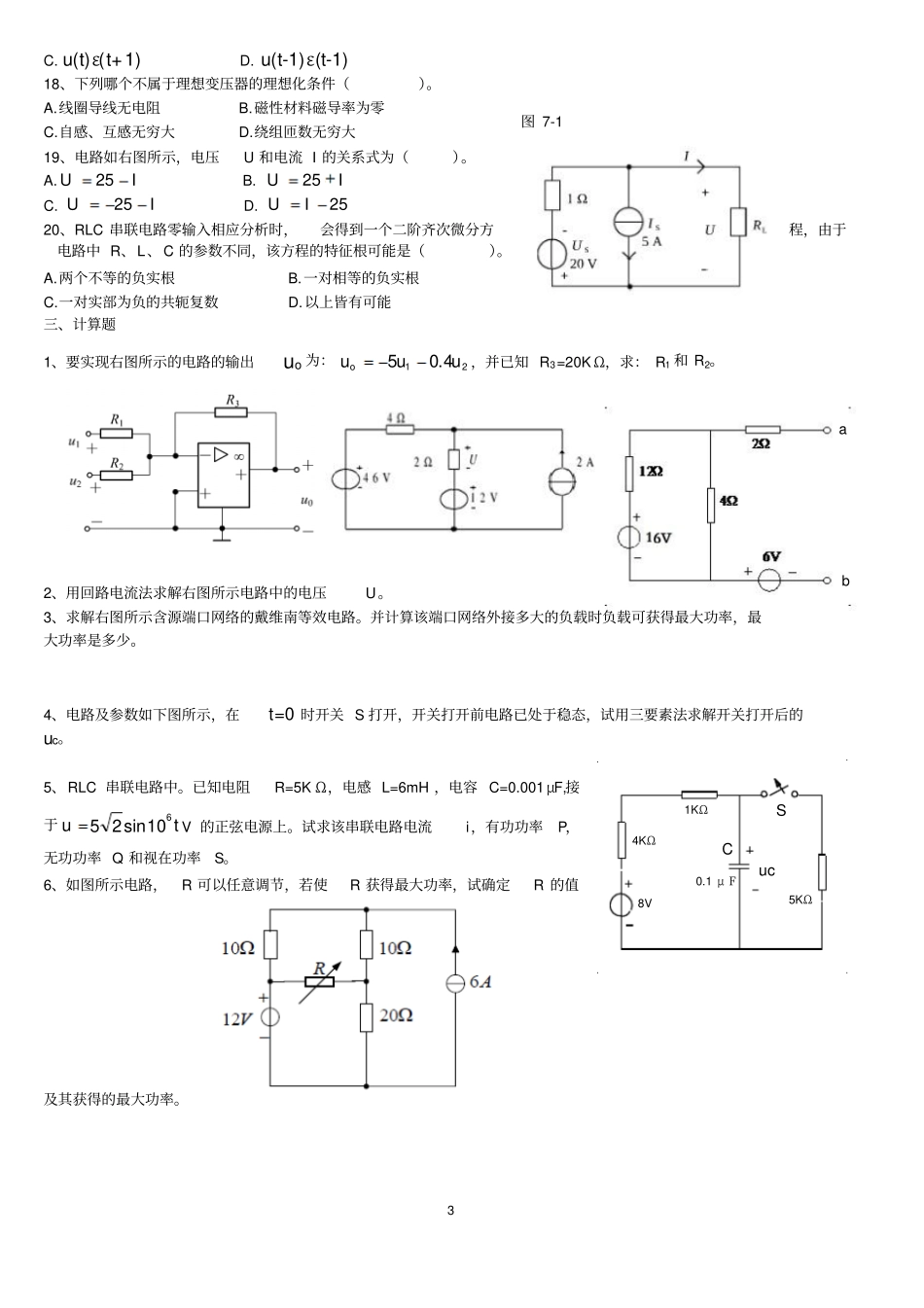

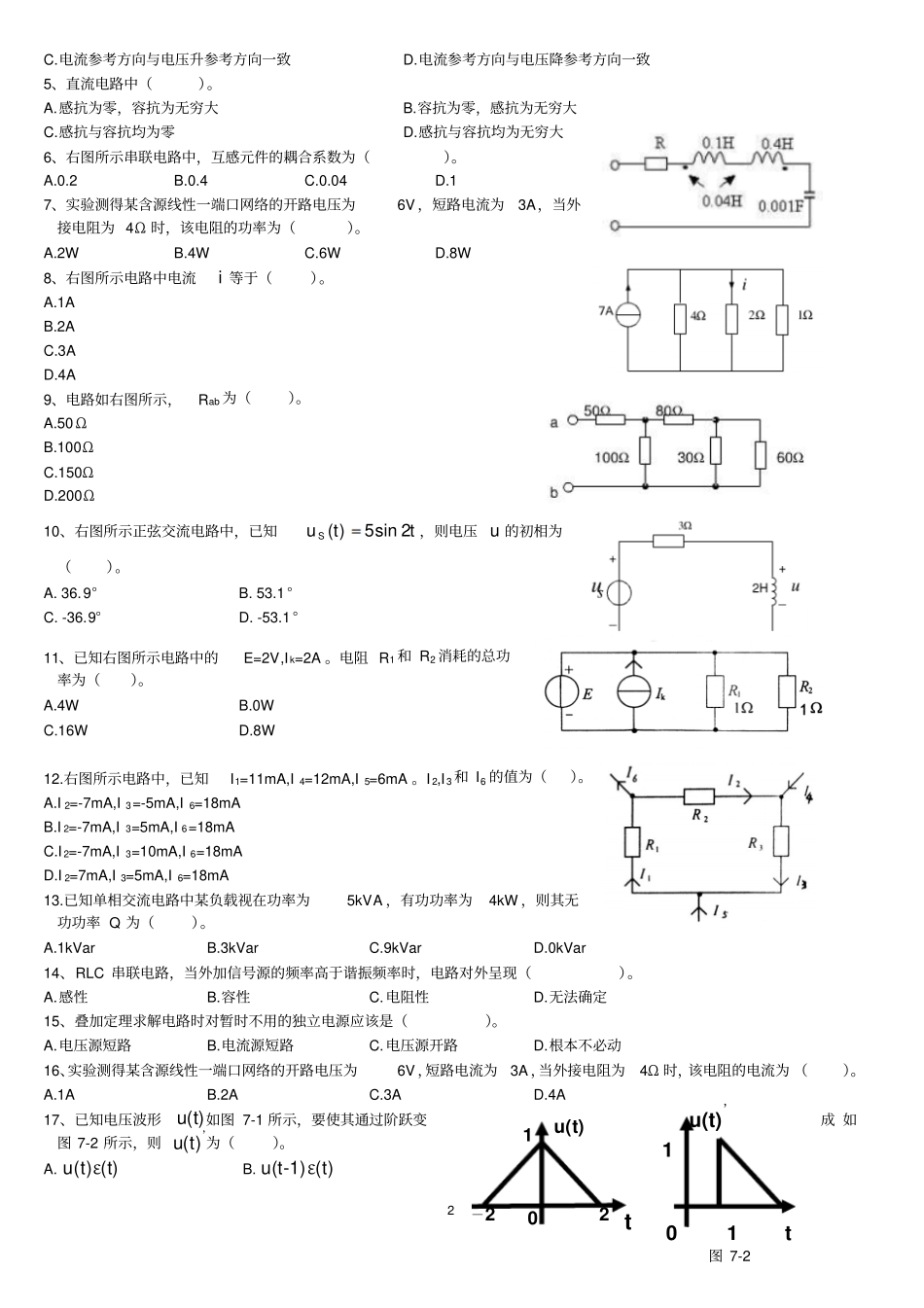

1试题一一、填空题1、一个电路有n个结点，b条支路，它可以列条KCL方程、条KVL方程。2、RC串联电路从一种状态到另一种状态的转换过程中，不能突变的是。3、右图所示电路电压源功率为。4、三个3KΩ的电阻星形连接，当转换成三角形连接时其每个等值电阻为KΩ。5、对称三相电源是由3个同频率、等幅值、初相依次滞后120°的正弦电压源连接成形或形组成的电源。6、电阻的对偶是电导，阻抗的对偶是导纳，那么感抗的对偶是。7、理想变压器将一侧吸收的能量全部传输到另一侧输出，在传输过程中，仅仅将、按变比作数值的变换。8、已知电路中某支路电流为Ati)30314sin(14.14，则该电流的有效值为，频率为，初相为。9、要提高感性负载的功率因数，可在感性负载上适当的电容。10、RLC串联电路发生谐振时的固有频率是。11、已知)30100cos(10tiA，)60100sin(25tuV，则i、u之间的相位关系为。12、右图所示电路中I=。13、三相对称电路，当负载为星形接法时，相电压UP与线电压UL的关系为，相电流IP与线电流IL的关系为。14、电路中三条或三条以上支路的公共连接点称为。15、RL串联电路从一种状态到另一种状态的转换过程中，不能突变的是。16、阻抗的对偶是导纳，电阻的对偶是电导，那么容抗的对偶是。17、受控源中，被控制量和控制量成正比，这种受控源称为受控源。18、已知电路中某支路电压为)45314sin(28.28tuV，则该电压的有效值为，频率为，初相为。19、要提高电路功率因数，对容性负载，应并接元件。20、品质因素（Q值）是分析和比较谐振电路频率特性的一个重要的辅助参数，当Q＞1时，电感和电容两端电压将信号源电压。21、叠加定理各分电路中，不作用的电压源处用代替，不作用的电流源处用代替。二、选择题1、任意一个相量乘以j相当于该相量（）。A.逆时针旋转90°B.顺时针旋转90°C.逆时针旋转60°D.顺时针旋转60°2、已知单相交流电路，有功功率为3kW，无功功率为4KVar，则其功率因素λ为（）。A.0.5B.0.6C.0.7D.0.83、正弦电压)sin(2)(UtUtu对应的相量表示为（）。A.UUUB.UUU2C.UUUD.UUU24、电流与电压为关联参考方向是指（）。A.电流实际方向与电压升实际方向一致B.电流实际方向与电压降实际方向一致2C.电流参考方向与电压升参考方向一致D.电流参考方向与电压降参考方向一致5、直流电路中（）。A.感抗为零，容抗为无穷大B.容抗为零，感抗为无穷大C.感抗与容抗均为零D.感抗与容抗均为无穷大6、右图所示串联电路中，互感元件的耦合系数为（）。A.0.2B.0.4C.0.04D.17、实验测得某含源线性一端口网络的开路电压为6V，短路电流为3A，当外接电阻为4Ω时，该电阻的功率为（）。A.2WB.4WC.6WD.8W8、右图所示电路中电流i等于（）。A.1AB.2AC.3AD.4A9、电路如右图所示，Rab为（）。A.50ΩB.100ΩC.150ΩD.200Ω10、右图所示正弦交流电路中，已知ttuS2sin5)(，则电压u的初相为（）。A.36.9°B.53.1°C.-36.9°D.-53.1°11、已知右图所示电路中的E=2V,Ik=2A。电阻R1和R2消耗的总功率为（）。A.4WB.0WC.16WD.8W12.右图所示电路中，已知I1=11mA,I4=12mA,I5=6mA。I2,I3和I6的值为（）。A.I2=-7mA,I3=-5mA,I6=18mAB.I2=-7mA,I3=5mA,I6=18mAC.I2=-7mA,I3=10mA,I6=18mAD.I2=7mA,I3=5mA,I6=18mA13.已知单相交流电路中某负载视在功率为5kVA，有功功率为4kW，则其无功功率Q为（）。A.1kVarB.3kVarC.9kVarD.0kVar14、RLC串联电路，当外加信号源的频率高于谐振频率时，电路对外呈现（）。A.感性B.容性C.电阻性D.无法确定15、叠加定理求解电路时对暂时不用的独立电源应该是（）。A.电压源短路B.电流源短路C.电压源开路D.根本不必动16、实验测得某含源线性一端口网络的开路电压为6V，短路电流为3A，当外接电阻为4Ω时，该电阻的电流为（）。A.1AB.2AC.3AD.4A17、已知电压波形u(t)如图7-1所示，要使其通过阶跃变成如图7-2所示，则u(t)’为（）。A.u(t)ε(t)B.u(t-1)ε(t)1u(t)0－22t101图7-2u(t)’t3C.u(t)ε(t+1)D.u(t-1)ε(t-1)18、下列哪个不属于理想变压器的理想化条件（）。A.线圈导线无电阻B.磁性材料磁导率为零C.自感、互感无穷大D.绕组匝数无穷大19、电路如右图所示，电压U和电流I的关系式为（）。A.IU25B.IU25...
