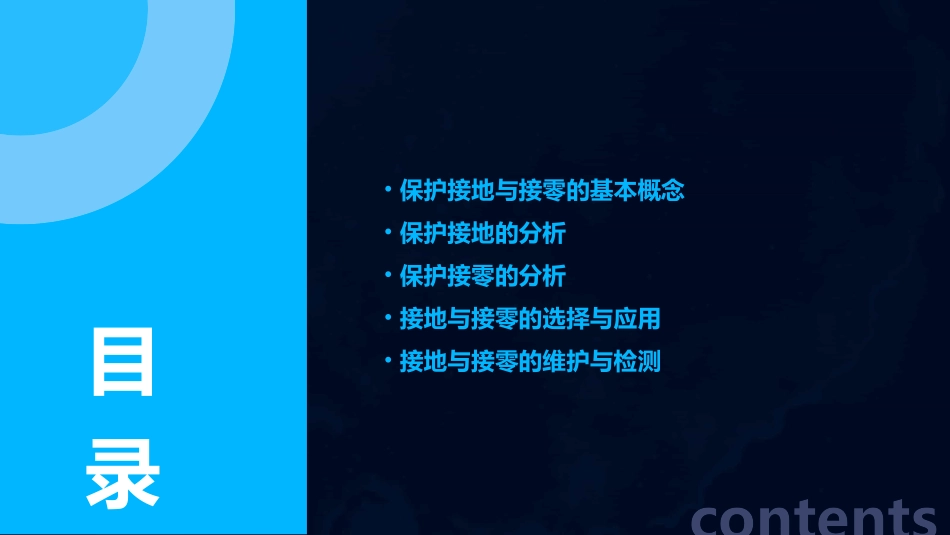

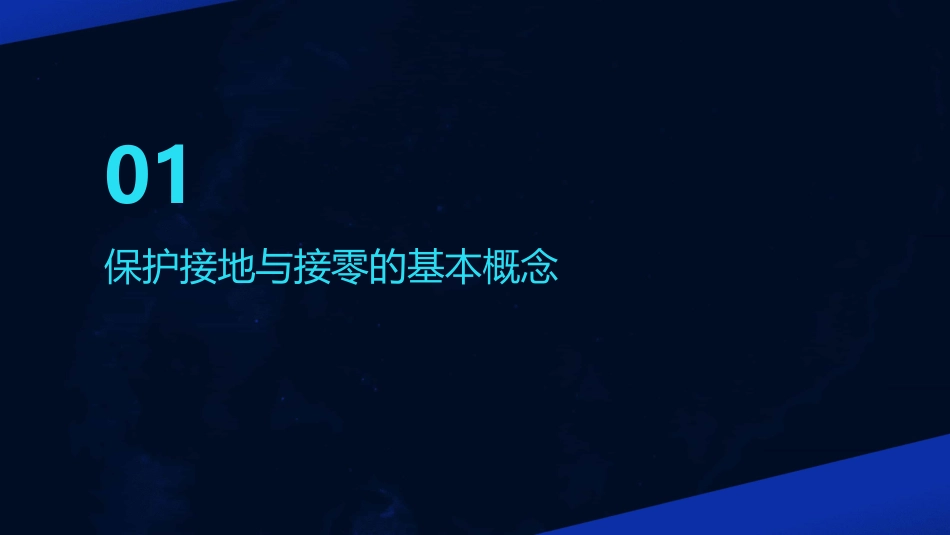

保护接地与接零分析课件•保护接地与接零的基本概念•保护接地的分析•保护接零的分析•接地与接零的选择与应用•接地与接零的维护与检测contents目录01保护接地与接零的基本概念保护接地和接零是电气安全措施，用于降低设备漏电或故障时对人身和财产的危害。定义保护接地通过将设备外壳接地，使漏电电流导入大地；接零则是将设备外壳连接到中性线，利用中性线的接地实现保护。作用定义与作用通过将设备外壳与大地相连，形成等电位，使设备漏电时的外壳电压接近于零，从而保护人身安全。利用中性线的接地，使设备外壳与中性线相连，当设备漏电时，电流通过中性线回流到电源，触发保护装置切断电源，防止触电事故。接地与接零的原理接零原理接地原理根据用途和场合不同，接地可分为工作接地、保护接地和防雷接地等。接地分类接零可分为TN-C、TN-S和TN-C-S等系统，根据中性线和保护线的组合方式而定。接零分类接地与接零的分类02保护接地的分析保护接地的原理保护接地是通过将设备的外壳与大地连接，以减少人员触电的风险。当设备出现故障时，电流会通过保护接地线流向大地，而不是流过人体。保护接地原理基于欧姆定律，即电流与电阻成反比。人体电阻较大，而大地的电阻非常小，因此电流更倾向于流向电阻小的接地线，而不是人体。保护接地线应与设备的外壳牢固连接，并确保接地电阻小于规定值。接地电阻越小，电流流向大地的效果越好。保护接地可以采用单独接地或共用接地方式。单独接地是将设备的接地线直接接入大地，而共用接地则是将多个设备的接地线接入同一个接地极。保护接地的实施方式优点保护接地能有效降低人员触电的风险，保障人身安全。同时，保护接地还能防止设备故障时对其他设备的干扰。缺点保护接地需要投入一定的建设成本，包括接地极的安装和接地线的敷设等。此外，如果接地电阻过大或接地线松动，保护接地的作用将大打折扣。保护接地的优缺点03保护接零的分析保护接零的原理是将设备的外壳与中性线（零线）连接，以减少设备外壳带电时的电压，从而保护人身安全。当设备发生漏电或碰壳故障时，相线与设备外壳接触，相线对中性线的短路电流使保护装置迅速动作，切断电源，从而消除故障。保护接零的原理在电源端的中性点直接接地，负载侧的设备外壳通过保护线与中性线相连接。TN系统TT系统IT系统电源端的中性点直接接地，负载侧的设备外壳直接接地。电源端的中性点不接地，负载侧的设备外壳直接接地。030201保护接零的常见方式优点接线简单、可靠、易于维护和实现自动化控制。缺点需要使用大量的铜芯线，成本较高，且在故障状态下可能造成短路，影响整个系统的供电可靠性。保护接零的优缺点04接地与接零的选择与应用根据设备的技术要求，选择合适的接地或接零方式。设备要求评估接地或接零对设备及人员的保护效果，选择能够提供更佳保护的方式。保护效果考虑接地或接零方式对设备维护与检修的影响，选择更便于维护和检修的方式。维护与检修选择依据应用场景低压设备在低压设备中，通常采用接地保护方式。高压设备对于高压设备，接零保护更为常见。特殊环境在具有特殊要求的场所，如医院手术室或电子设备生产车间，根据实际情况选择合适的接地或接零方式。定期对设备的接地或接零线路进行检查，确保其完好无损。定期检查确保接地或接零线路与其他线路保持足够的安全距离，防止发生短路或电击事故。安全距离在雷电多发地区，应采取相应的防雷措施，确保接地或接零线路的有效性。防雷措施安全注意事项05接地与接零的维护与检测定期检查接地与接零线路的完整性，确保没有损坏或老化现象。定期清理接地与接零线路上的灰尘和杂物，保持线路清洁。定期检查接地与接零线路的连接处，确保没有松动或脱落现象。维护方法使用接地电阻测试仪检测接地电阻值，确保符合标准要求。使用万用表检测接零线路的导通性，确保正常。使用漏电保护器检测漏电情况，确保安全。检测工具与技术接地电阻过大检查接地极周围土壤情况，必要时进行更换或改良。漏电保护器不动作检查漏电保护器是否正常工作，必要时进行更换。接地或接零线路接触不良检查线路连接处，确保连接牢固。常见故障排除THANKS感谢观看
