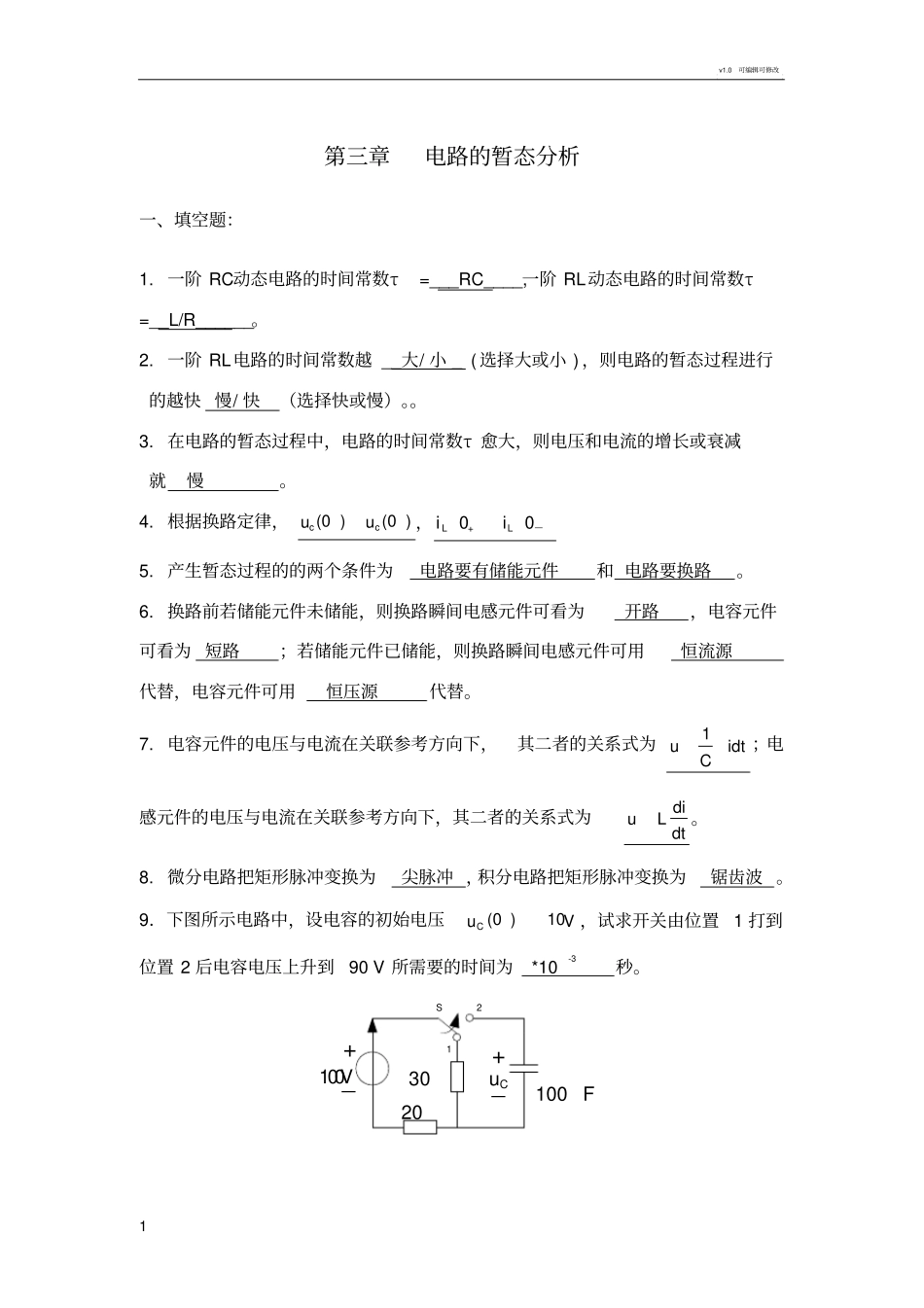

v1.0可编辑可修改1第三章电路的暂态分析一、填空题：1.一阶RC动态电路的时间常数τ=___RC____,一阶RL动态电路的时间常数τ=__L/R______。2.一阶RL电路的时间常数越__大/小_(选择大或小)，则电路的暂态过程进行的越快慢/快（选择快或慢）。。3.在电路的暂态过程中，电路的时间常数τ愈大，则电压和电流的增长或衰减就慢。4.根据换路定律，(0)(0)ccuu，+0Li0Li—5.产生暂态过程的的两个条件为电路要有储能元件和电路要换路。6.换路前若储能元件未储能，则换路瞬间电感元件可看为开路，电容元件可看为短路；若储能元件已储能，则换路瞬间电感元件可用恒流源代替，电容元件可用恒压源代替。7.电容元件的电压与电流在关联参考方向下，其二者的关系式为1uidtC；电感元件的电压与电流在关联参考方向下，其二者的关系式为diuLdt。8.微分电路把矩形脉冲变换为尖脉冲，积分电路把矩形脉冲变换为锯齿波。9．下图所示电路中，设电容的初始电压(0)10CuV，试求开关由位置1打到位置2后电容电压上升到90V所需要的时间为*10-3秒。12S100F+_Cu+_100V3020v1.0可编辑可修改210.下图所示电路中，VUuC40)0(0_，开关S闭合后需**10-3秒时间Cu才能增长到80V+120V-St=00.5μF+UC-2kΩCR11.下图所示电路在换路前处于稳定状态，在0t时将开关断开，此时电路的时间常数为（R1+R2）C。(0)t+_C1R2RsU12.下图所示电路开关S闭合前电路已处于稳态，试问闭合开关的瞬间，)0(LU为100V。100Ω+uL-t=0L1AiL13.下图所示电路开关S闭合已久，t=0时将开关断开，则iL(0-)=4A，uC(0+)=16V，iC(0+)=0。v1.0可编辑可修改3t=01H1F4ΩS+_+_ucuLiLic4Ω4A14．下图所示电路，当t=0时将开关闭合，则该电路的时间常数为。0.6H+_24V81215.下图所示电路在换路前都处于稳态，则换路后电流)0(i为A和)(i3A。St=0Li+6V-2Ω2Ω16.下图所示电路在换路前都处于稳态，则换路后电流)0(i为0A和)(iA。+6V-2Ω2ΩSt=0Ci17.下图所示电路在换路前都处于稳态，则换路后电流)0(i为6A和v1.0可编辑可修改4)(i0A。St=0L1i6AL22Ω18.下图所示电路在换路前都处于稳态，则换路后电流)0(i为A和)(i1A。+6V-2Ω2ΩCiSt=02Ω2Ω19．下图所示电路中，开关Ｓ在闭合前电路处于稳态，电容Ｃ、电感Ｌ无能量储存，在t=0时将开关S闭合，则)0(i为2A、uC(0+)为0V、)(i为2A、u()c为10V。S10ViFuC1mHUS－+－+L20.下图所示电路，已知100EV，1RM，50CF，开关在位置1已很久，当0t时开关由位置1打向位置2，则经过秒电流减小到其初始值的一半。v1.0可编辑可修改51i2+E_RRu+_+_CCu二、选择题:1.在直流稳态时，电感元件上（B）。A.有电流，有电压B.有电流，无电压C.无电流，有电压D.无电流，无电压2.在直流稳态时，电容元件上（B）。A.有电压，有电流B.有电压，无电流C.无电压，有电流D.无电压，无电流3.RC电路在零输入条件下，时间常数的意义是（B）。A．电容电压衰减到初始值的倍所需的时间B．电容电压衰减到初始值的倍所需的时间C．过渡过程所需要的时间D．以上说法都不对4.RC电路在零状态下，时间常数的意义是（A）。A．电容电压增加到稳态值的倍所需的时间B．电容电压增加到稳态值的倍所需的时间C．过渡过程所需要的全部时间D．以上说法都不对5.充电后的电容进行放电的过程属于（A）。A．零输入响应B．零状态响应C．全响应D．不能确定6.电路的暂态过程从t=0大致经过（B）时间，工程上就可认为达到稳定状态了。v1.0可编辑可修改6A.τB.（3～5）τC.10τD.∞7.RL串联电路的时间常数为（B）A.RLB.RLC.LRD.1RL8．在换路瞬间，下列各项中除(D)不能跃变外，其他全可跃变。A．电感电压B.电容电流C.电阻电压D．电感中储存的能量9.下图所示电路开关S闭合前电路已处于稳态，试问闭合开关瞬间，初始值)0(Li和)0(i分别为（B）。A.0A，B.3A,3AB.3A,D.,3A+6V-St=0LiLi2Ω2Ω10.下图所示电力开关S闭合前电路已处于稳态，试问闭合开关瞬间，电流初始值)0(i为（C）。A.1AB.C.0AD.40ΩSt=01Ai1H10Ω11.下图所示电路开关S闭合前电容元件和电感元件均未能储能，试问开关闭合v1.0可编辑可修改7瞬间发生跃变的是（B）。A.i和1iB.i和3iC.2i和cuD.i和2i+U-St=0Li1iR2R1i2i3C+UC-R312.下图所示电路开关S闭合前...
