垃圾与污泥焚烧方法及系统VIP免费

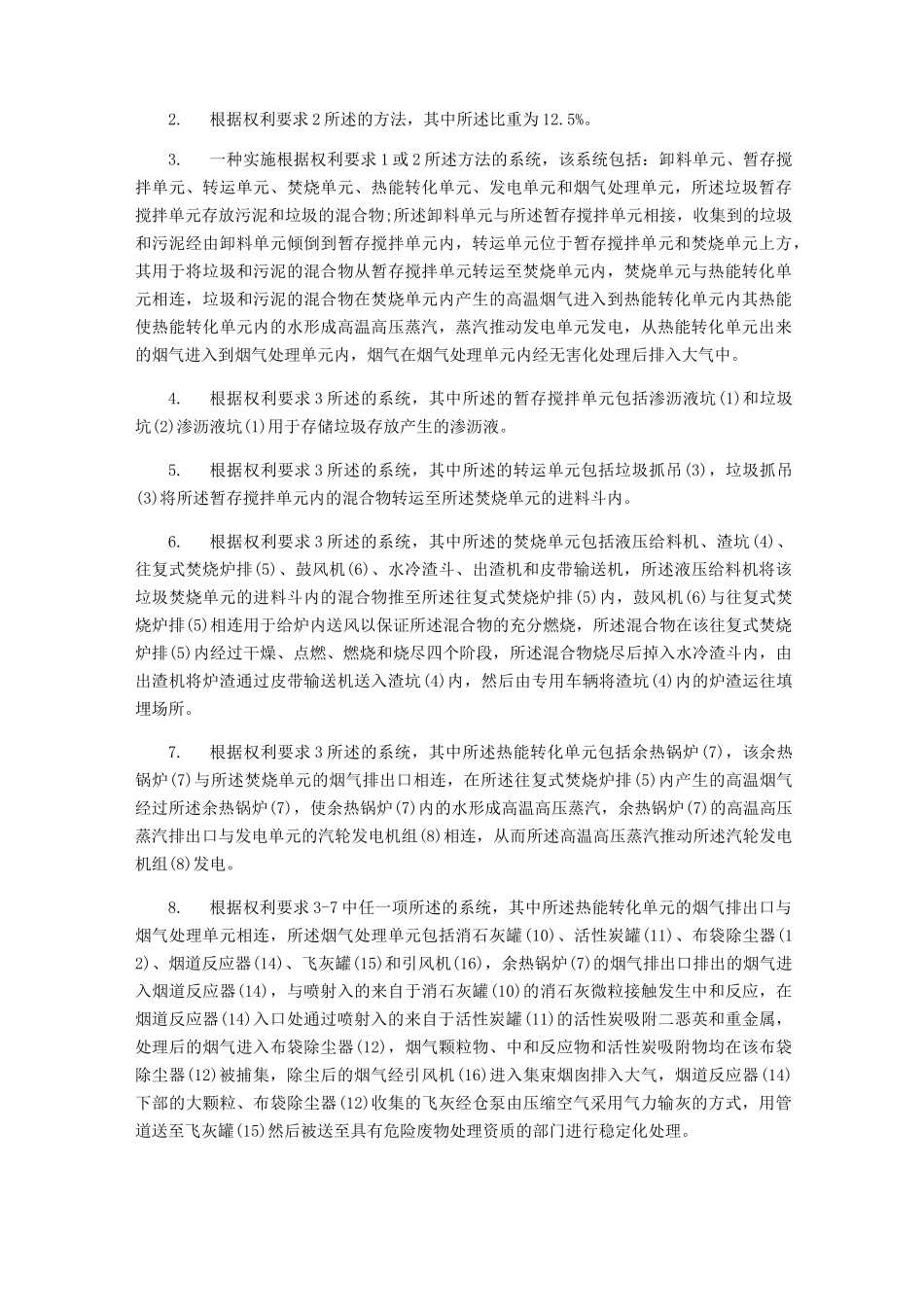

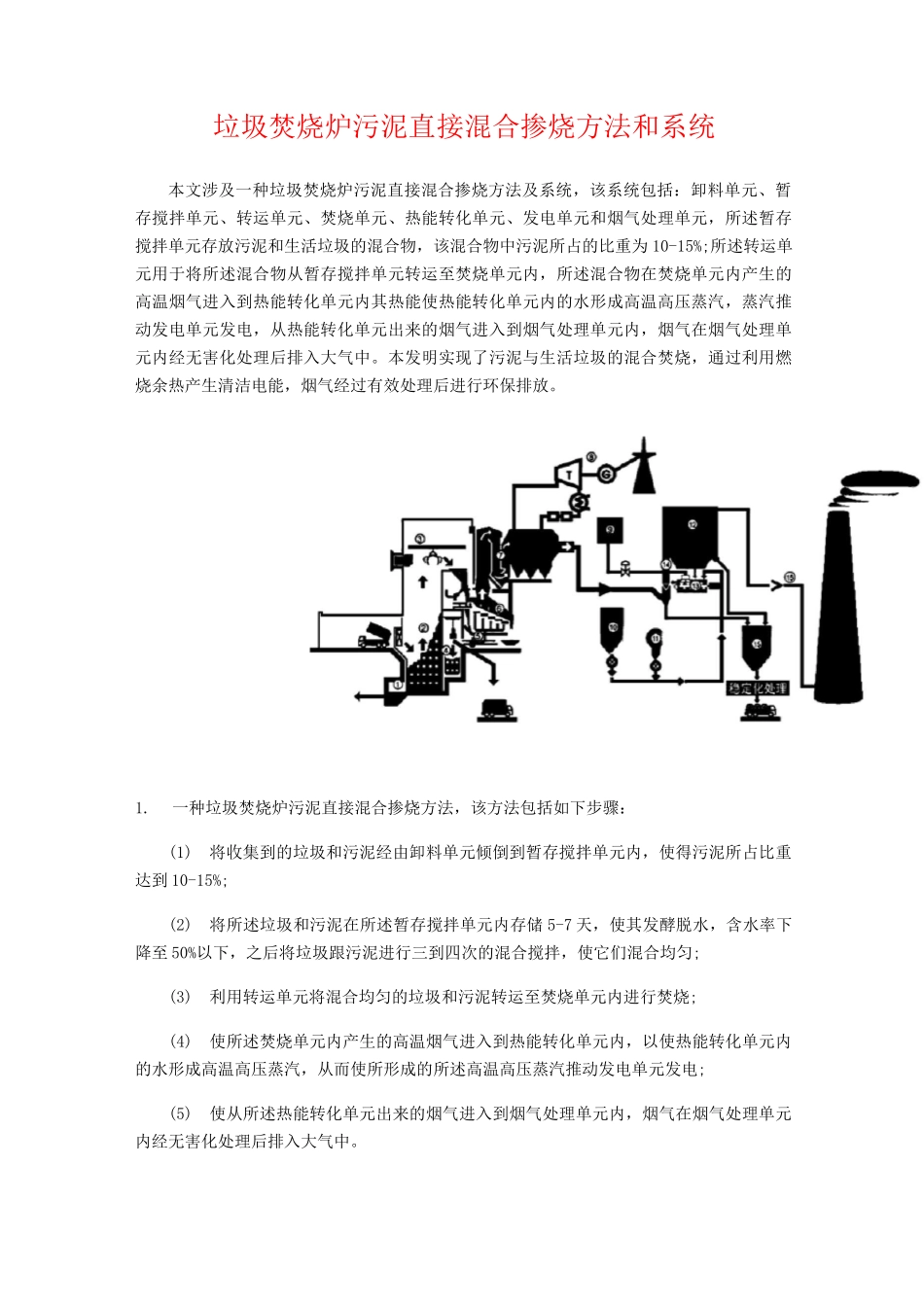

垃圾焚烧炉污泥直接混合掺烧方法和系统本文涉及一种垃圾焚烧炉污泥直接混合掺烧方法及系统，该系统包括：卸料单元、暂存搅拌单元、转运单元、焚烧单元、热能转化单元、发电单元和烟气处理单元，所述暂存搅拌单元存放污泥和生活垃圾的混合物，该混合物中污泥所占的比重为10-15%;所述转运单元用于将所述混合物从暂存搅拌单元转运至焚烧单元内，所述混合物在焚烧单元内产生的高温烟气进入到热能转化单元内其热能使热能转化单元内的水形成高温高压蒸汽，蒸汽推动发电单元发电，从热能转化单元出来的烟气进入到烟气处理单元内，烟气在烟气处理单元内经无害化处理后排入大气中。本发明实现了污泥与生活垃圾的混合焚烧，通过利用燃烧余热产生清洁电能，烟气经过有效处理后进行环保排放。1.一种垃圾焚烧炉污泥直接混合掺烧方法，该方法包括如下步骤：(1)将收集到的垃圾和污泥经由卸料单元倾倒到暂存搅拌单元内，使得污泥所占比重达到10-15%;(2)将所述垃圾和污泥在所述暂存搅拌单元内存储5-7天，使其发酵脱水，含水率下降至50%以下，之后将垃圾跟污泥进行三到四次的混合搅拌，使它们混合均匀;(3)利用转运单元将混合均匀的垃圾和污泥转运至焚烧单元内进行焚烧;(4)使所述焚烧单元内产生的高温烟气进入到热能转化单元内，以使热能转化单元内的水形成高温高压蒸汽，从而使所形成的所述高温高压蒸汽推动发电单元发电;(5)使从所述热能转化单元出来的烟气进入到烟气处理单元内，烟气在烟气处理单元内经无害化处理后排入大气中。2.根据权利要求2所述的方法，其中所述比重为12.5%。3.一种实施根据权利要求1或2所述方法的系统，该系统包括：卸料单元、暂存搅拌单元、转运单元、焚烧单元、热能转化单元、发电单元和烟气处理单元，所述垃圾暂存搅拌单元存放污泥和垃圾的混合物;所述卸料单元与所述暂存搅拌单元相接，收集到的垃圾和污泥经由卸料单元倾倒到暂存搅拌单元内，转运单元位于暂存搅拌单元和焚烧单元上方，其用于将垃圾和污泥的混合物从暂存搅拌单元转运至焚烧单元内，焚烧单元与热能转化单元相连，垃圾和污泥的混合物在焚烧单元内产生的高温烟气进入到热能转化单元内其热能使热能转化单元内的水形成高温高压蒸汽，蒸汽推动发电单元发电，从热能转化单元出来的烟气进入到烟气处理单元内，烟气在烟气处理单元内经无害化处理后排入大气中。4.根据权利要求3所述的系统，其中所述的暂存搅拌单元包括渗沥液坑(1)和垃圾坑(2)渗沥液坑(1)用于存储垃圾存放产生的渗沥液。5.根据权利要求3所述的系统，其中所述的转运单元包括垃圾抓吊(3)，垃圾抓吊(3)将所述暂存搅拌单元内的混合物转运至所述焚烧单元的进料斗内。6.根据权利要求3所述的系统，其中所述的焚烧单元包括液压给料机、渣坑(4)、往复式焚烧炉排(5)、鼓风机(6)、水冷渣斗、出渣机和皮带输送机，所述液压给料机将该垃圾焚烧单元的进料斗内的混合物推至所述往复式焚烧炉排(5)内，鼓风机(6)与往复式焚烧炉排(5)相连用于给炉内送风以保证所述混合物的充分燃烧，所述混合物在该往复式焚烧炉排(5)内经过干燥、点燃、燃烧和烧尽四个阶段，所述混合物烧尽后掉入水冷渣斗内，由出渣机将炉渣通过皮带输送机送入渣坑(4)内，然后由专用车辆将渣坑(4)内的炉渣运往填埋场所。7.根据权利要求3所述的系统，其中所述热能转化单元包括余热锅炉(7)，该余热锅炉(7)与所述焚烧单元的烟气排出口相连，在所述往复式焚烧炉排(5)内产生的高温烟气经过所述余热锅炉(7)，使余热锅炉(7)内的水形成高温高压蒸汽，余热锅炉(7)的高温高压蒸汽排出口与发电单元的汽轮发电机组(8)相连，从而所述高温高压蒸汽推动所述汽轮发电机组(8)发电。8.根据权利要求3-7中任一项所述的系统，其中所述热能转化单元的烟气排出口与烟气处理单元相连，所述烟气处理单元包括消石灰罐(10)、活性炭罐(11)、布袋除尘器(12)、烟道反应器(14)、飞灰罐(15)和引风机(16)，余热锅炉(7)的烟气排出口排出的烟气进入烟道反应器(14)，与喷射入的来自于消石灰罐(10)的消石灰微粒接触发生中和反应，在烟道反应器(14)入口处通过喷射入的来自于活性炭罐(11)的活性炭吸附二恶英和重金属，处理后的烟气进入布袋除尘器(12...
