盐雾试验机操作说明新版VIP专享VIP免费

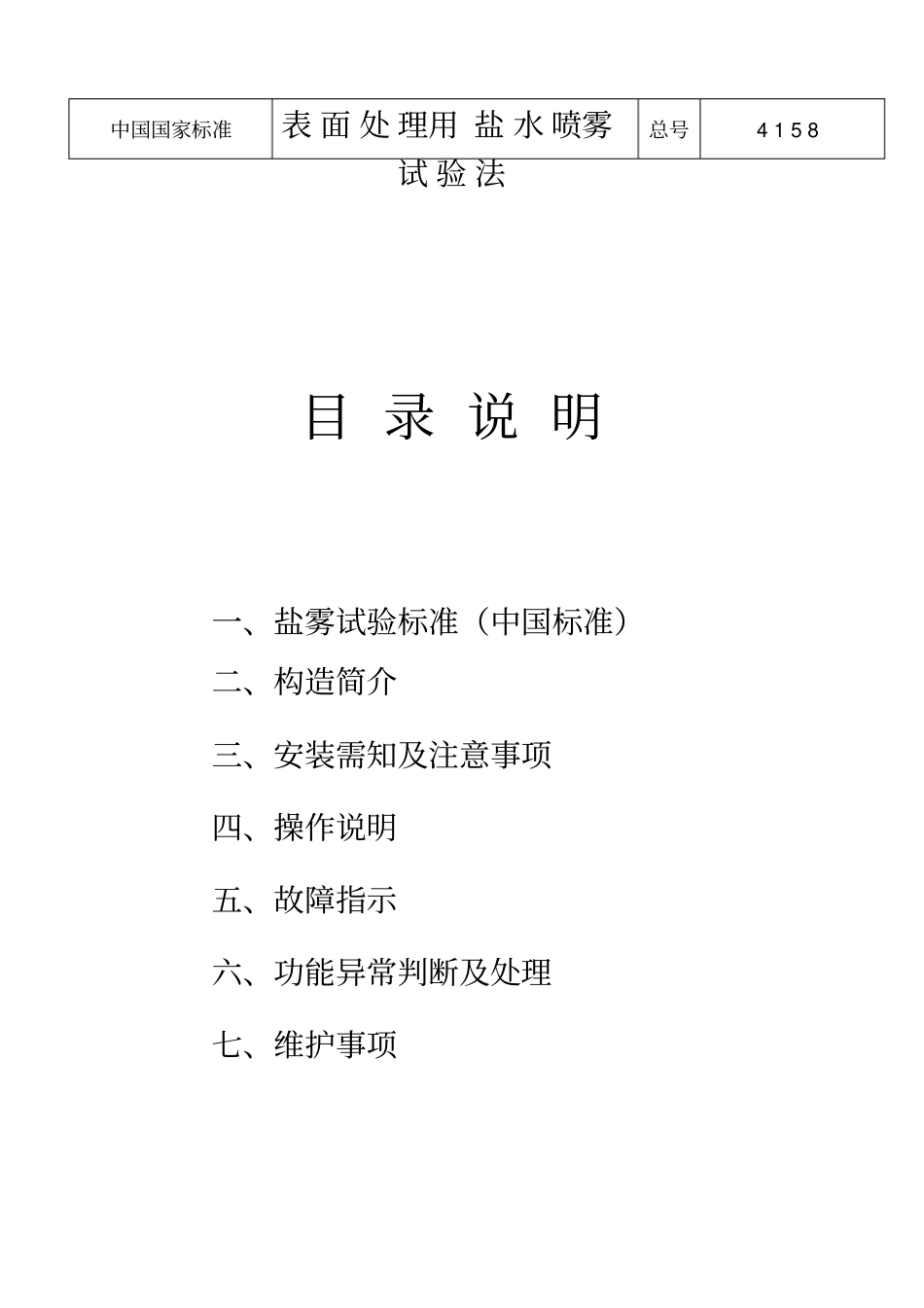

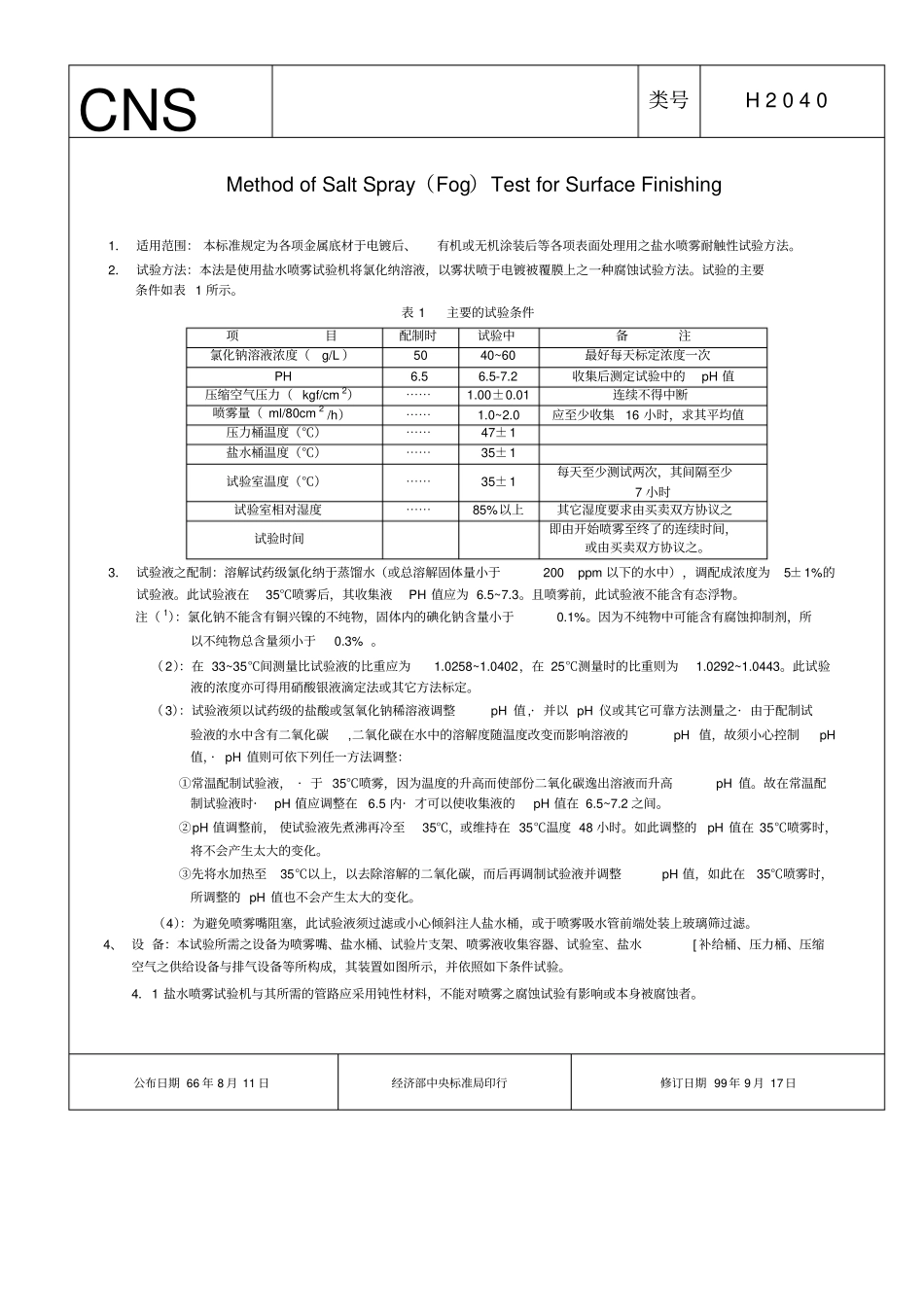

目录说明一、盐雾试验标准（中国标准）二、构造简介三、安装需知及注意事项四、操作说明五、故障指示六、功能异常判断及处理七、维护事项中国国家标准表面处理用盐水喷雾试验法总号4158CNS类号H2040MethodofSaltSpray（Fog）TestforSurfaceFinishing1．适用范围：本标准规定为各项金属底材于电镀后、有机或无机涂装后等各项表面处理用之盐水喷雾耐触性试验方法。2．试验方法：本法是使用盐水喷雾试验机将氯化纳溶液，以雾状喷于电镀被覆膜上之一种腐蚀试验方法。试验的主要条件如表1所示。表1主要的试验条件项目配制时试验中备注氯化钠溶液浓度（g/L）5040~60最好每天标定浓度一次PH6.56.5-7.2收集后测定试验中的pH值压缩空气压力（kgf/cm2）⋯⋯1.00±0.01连续不得中断喷雾量（ml/80cm2/h）⋯⋯1.0~2.0应至少收集16小时，求其平均值压力桶温度（℃）⋯⋯47±1盐水桶温度（℃）⋯⋯35±1试验室温度（℃）⋯⋯35±1每天至少测试两次，其间隔至少7小时试验室相对湿度⋯⋯85%以上其它湿度要求由买卖双方协议之试验时间即由开始喷雾至终了的连续时间，或由买卖双方协议之。3．试验液之配制：溶解试药级氯化纳于蒸馏水（或总溶解固体量小于200ppm以下的水中），调配成浓度为5±1%的试验液。此试验液在35℃喷雾后，其收集液PH值应为6.5~7.3。且喷雾前，此试验液不能含有态浮物。注（1）：氯化钠不能含有铜兴镍的不纯物，固体内的碘化钠含量小于0.1%。因为不纯物中可能含有腐蚀抑制剂，所以不纯物总含量须小于0.3%。（2）：在33~35℃间测量比试验液的比重应为1.0258~1.0402，在25℃测量时的比重则为1.0292~1.0443。此试验液的浓度亦可得用硝酸银液滴定法或其它方法标定。（3）：试验液须以试药级的盐酸或氢氧化钠稀溶液调整pH值,·并以pH仪或其它可靠方法测量之·由于配制试验液的水中含有二氧化碳,二氧化碳在水中的溶解度随温度改变而影响溶液的pH值，故须小心控制pH值，·pH值则可依下列任一方法调整：①常温配制试验液，·于35℃喷雾，因为温度的升高而使部份二氧化碳逸出溶液而升高pH值。故在常温配制试验液时·pH值应调整在6.5内·才可以使收集液的pH值在6.5~7.2之间。②pH值调整前，使试验液先煮沸再冷至35℃，或维持在35℃温度48小时。如此调整的pH值在35℃喷雾时，将不会产生太大的变化。③先将水加热至35℃以上，以去除溶解的二氧化碳，而后再调制试验液并调整pH值，如此在35℃喷雾时，所调整的pH值也不会产生太大的变化。（4）：为避免喷雾嘴阻塞，此试验液须过滤或小心倾斜注人盐水桶，或于喷雾吸水管前端处装上玻璃筛过滤。4、设备：本试验所需之设备为喷雾嘴、盐水桶、试验片支架、喷雾液收集容器、试验室、盐水[补给桶、压力桶、压缩空气之供给设备与排气设备等所构成，其装置如图所示，并依照如下条件试验。4．1盐水喷雾试验机与其所需的管路应采用钝性材料，不能对喷雾之腐蚀试验有影响或本身被腐蚀者。公布日期66年8月11日经济部中央标准局印行修订日期99年9月17日4．2喷雾嘴不可直接将试验液喷向试样，喷雾室顶部聚集之溶液不得滴落在试验片上。4．3试验片滴下之试验液不可流回盐水桶，而再用于试验。4．4压缩空气不能含有油脂及灰尘，所以须有空气清净器。空气压力须保持在1.00±0.01kgf/cm2,因为压缩空气于膨胀时，有吸热现象，所以须事先有预热（6），如附表1，以获取均一温度的喷雾。注（6）：预热以增加压缩空气的温度与湿度。4．5喷雾采取器其水平采取面积为80cm2,直径约为10cm，置于试验片附近（靠近喷嘴最近与最远之处的两个地方）。4．6喷雾液量以整个时间计算，在采取容器上，应每小时平均可收集1.0至2.0ml之盐水溶液.喷雾液至少应收集16小时,以其平均值表不喷雾量.4.7试验中盐水桶,其氯化钠溶液浓度应维持40~60g/L4.8压力桶之温度须保持在47±1℃,盐水桶之温度在35±1℃.4.9试验室的相对湿度须保持在85%以上,更高的相对湿度的要求可由卖买双方协议之.5.试样5.1采取位置:试样可从制品之主要表面采取或以制品本身做为试样.但如无法以制品试验或判定时,可由当事者双方协议以试验片代替.此试验片必须能代表该制品者.5.2尺度:试验片之标准尺寸为150×70mm,或为100...
