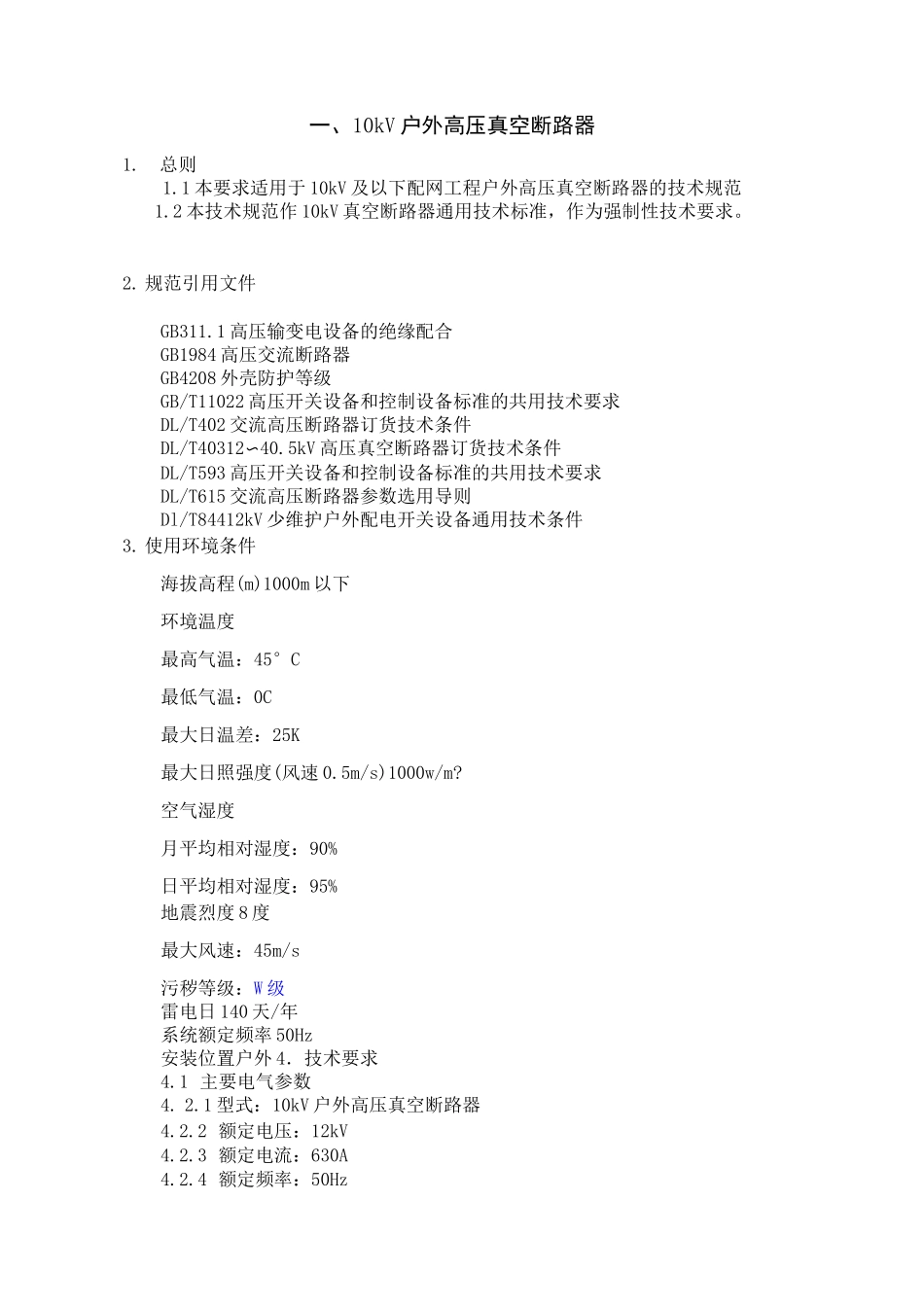

一、10kV户外高压真空断路器1.总则1.1本要求适用于10kV及以下配网工程户外高压真空断路器的技术规范1.2本技术规范作10kV真空断路器通用技术标准，作为强制性技术要求。2.规范引用文件GB311.1高压输变电设备的绝缘配合GB1984高压交流断路器GB4208外壳防护等级GB/T11022高压开关设备和控制设备标准的共用技术要求DL/T402交流高压断路器订货技术条件DL/T40312〜40.5kV高压真空断路器订货技术条件DL/T593高压开关设备和控制设备标准的共用技术要求DL/T615交流高压断路器参数选用导则Dl/T84412kV少维护户外配电开关设备通用技术条件3.使用环境条件海拔高程(m)1000m以下环境温度最高气温：45°C最低气温：0C最大日温差：25K最大日照强度(风速0.5m/s)1000w/m?空气湿度月平均相对湿度：90%日平均相对湿度：95%地震烈度8度最大风速：45m/s污秽等级：W级雷电日140天/年系统额定频率50Hz安装位置户外4．技术要求4.1主要电气参数4.2.1型式：10kV户外高压真空断路器4.2.2额定电压：12kV4.2.3额定电流：630A4.2.4额定频率：50Hz4.2.5绝缘水平：a）工频耐压（1分钟，有效值）对地42kV断口间48kVb）雷电冲击耐压（1.2/50口s,峰值）对地75kV断口间80kVc）外绝缘爬电比距三31mm/kVd）空气净距相对地±300mm相间±300mm4.2.6额定短路开断电流：20kA4.2.7额定短路关合电流：50kA4.2.6额定短时耐受电流：20kA/4s4.2.7额定峰值耐受电流：50kA4.2.8额定电流：630A4.2.9主回路电阻：V120口Q4.2.10分、合闸不同期：W2ms4.2.11机械稳定性次数：±10000次4.2.12额定短路电流开断次数：±30次额定负荷电流开断次数：±600次4.2.13电流互感器：a）额定电流75、150、300、400、600/5Ab）准确级10Pc）二次负荷20VAd）二次绕组对地工频耐压2000V/1min4.3真空灭弧室的要求4.3.1真空断路器灭弧室是高品质的，其出厂真空度应满足1.33X10-5Pa。4.3.2同型号真空断路器所配用的灭弧室,其安装方式、端部联结方式及联结尺寸统一，以保证灭弧室的互换性。4.4外壳的要求4.4.1外壳采用不小于3mm厚优质不锈钢板制成，有明显的厂家标识。4.4.2外壳能良好地接地并能承受运行中出现的正常和瞬时压力。接地外壳上装有导电性良好，直径不小于12毫米的防锈接地螺钉，接地点应标有接地符号。4.4.3壳体焊接点严密、平滑，不应有毛剌、鼓包等到不符合焊接工艺标准的现象，壳体表面不应有可存水的凹坑。4.4.4壳体内采取防止凝露的措施，以保证绝缘性能良好。4.4.5壳体设置必要的搬运把手，避免拽拉出线套管。4.4.6供起吊用的吊环位置，使悬吊中的开关设备保持水平，吊链与任何部件之间不得有摩擦接触，避免在吊装过程中划伤箱体表面喷涂层。4.4.7壳体上设置牢固的、可以清楚观察的分、合位置指示器。4.4.8外壳底部设置牢固、坚硬的固定底座，底座必须保证开关自然放置时处于平衡状态，底座与外壳使用同一种材料制造，底座的四个固定螺栓孔应不小于©12mm,且均匀、对称布置。4.4.9壳体防护等级不得低于GB4208规定的IP54。4.5操作机构的要求4.5.1操作机构采用免维护的弹簧机构。4.5.2操作机构能够进行电动、手动储能合闸、分闸操作。4.5.3弹簧储能后当电源消失时，至少能进行一次“O-O.3S-CO”操作。4.5.4有可见的、易观察的分、合闸位置指示器，电动弹簧机构有弹簧储能4.5.5操作机构具有防跳跃装置。4.5.6操作机构装置在防潮、防尘、防锈的密封壳体中，使用长效润滑材料，达到维护周期内免维护。4.6配套装置及辅助设备要求4.6.1设备本体和连接部分具有防锈措施。4.6.2控制装置具有防锈、防尘、防霉和抗老化性能，在使用期内保证性能的稳定、可靠。4.6.3开关设备及其控制回路装置配装后能有效地抗电磁干扰。4.6.4断路器具备电动、手动操作功能，并带有6对辅助接点，分合闸线圈DC220V，电流小于1A,操作电源由站内直流屏引接。机构采用先进的、长寿命的防腐润滑措施，防止机构锈蚀。4.6.5所有控制装置，包括分闸、合闸线圈，均能在额定电源电压下（DC220V）下安全可靠工作。合闸线圈在80%〜110%（直流）额定电源电压下可靠动作，分闸线圈在65%〜120%（直流）额定电源电压下可靠动作。且分闸线圈在不高于30%额定电源电压下不应动作。4.6.6与电缆...
