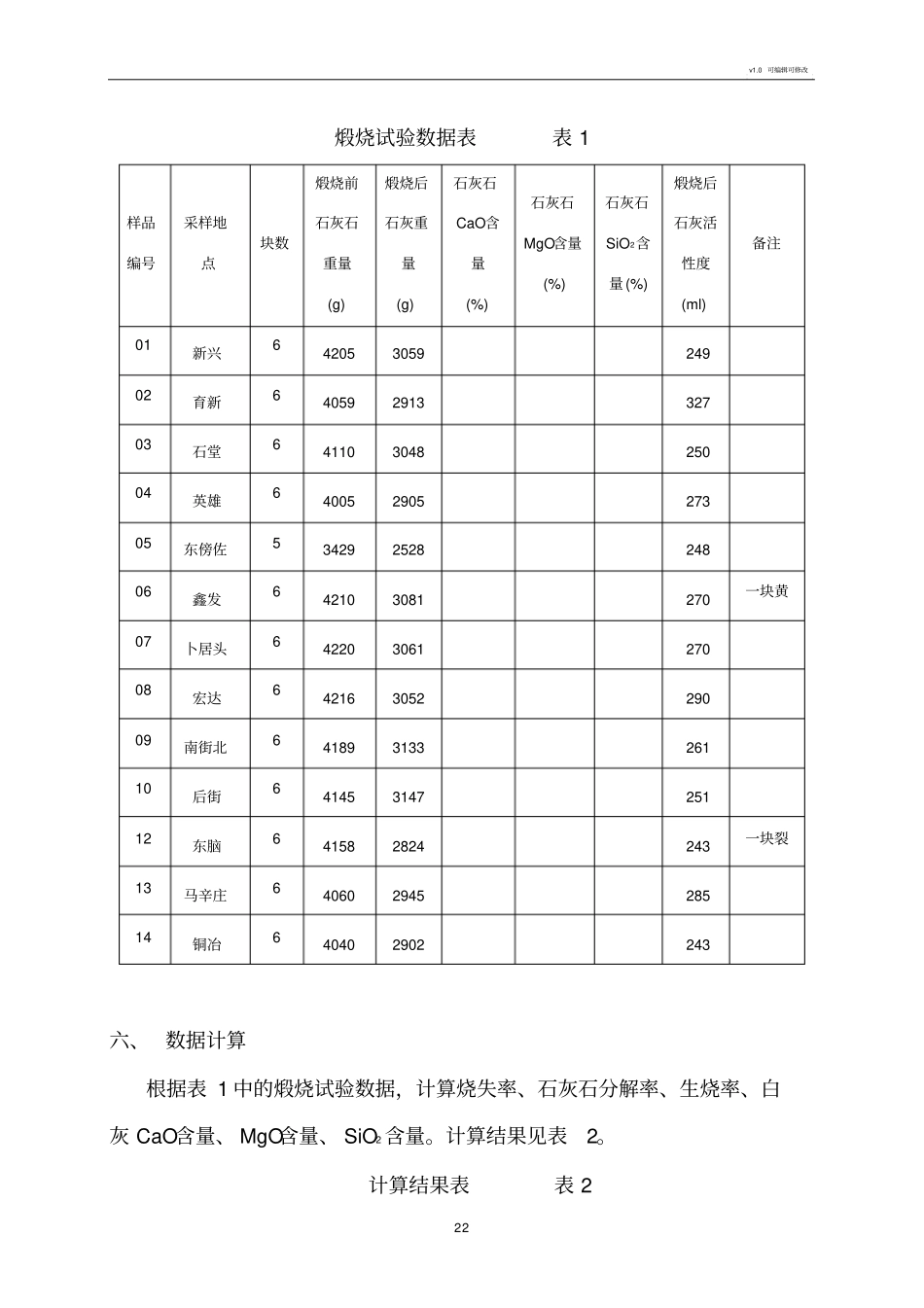

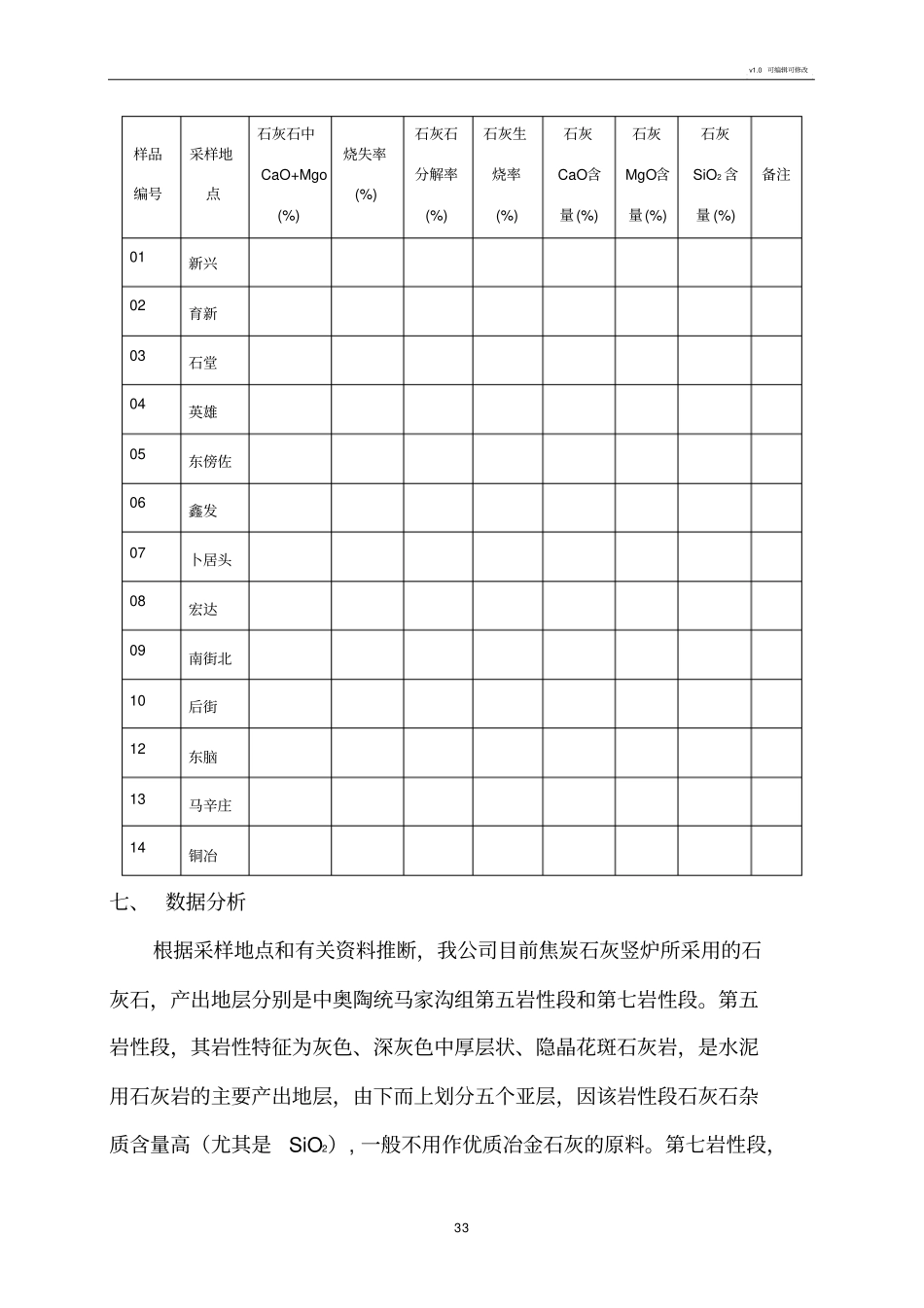

v1.0可编辑可修改11安钢冶金炉料公司石灰石煅烧试验报告一、目的任务对冶金炉料公司不同供户的石灰石进行试验研究，掌握其样品特性、煅烧性能，并根据这些特性进行分类，为石灰石供户优化选择提供依据。二、试验设备及仪器箱式电阻炉，天平，化验分析仪器等。三、取样制样与化验取样：到采石场现场取样，样品块度大于200mm，在每个采石场沿工作面按等距离跨度取10块样品。制样：在白灰厂化验室制样，用锤子将取来的石灰石样品，制成约80mm、700g左右的球形煅烧样品。同时，将剩余石灰石，用破碎机破碎后，制成青石化验样。化验：青石样品送地质队化验室化验，化验项目分为CaO、MgO和SiO2三项，化验结果直接采用。煅烧后的石灰，在白灰厂化验室化验活性度。四、煅烧试验取6块同一供户的石灰石样品，在托盘天平上称重，记录重量，当箱式电阻炉升温至550℃时，将样品入炉，保持一定的升温速率（升温约30分钟到1050℃），当升温至1050℃时箱式电阻炉自动恒温，在此温度下煅烧60分钟，断电降温60分钟（炉内温度降至600℃以下），将煅烧后的石灰取出，在室内冷却至室温后称重，并送化验室化验石灰活性度。五、试验数据v1.0可编辑可修改22煅烧试验数据表表1样品编号采样地点块数煅烧前石灰石重量(g)煅烧后石灰重量(g)石灰石CaO含量(%)石灰石MgO含量(%)石灰石SiO2含量(%)煅烧后石灰活性度(ml)备注01新兴64205305924902育新64059291332703石堂64110304825004英雄64005290527305东傍佐53429252824806鑫发642103081270一块黄07卜居头64220306127008宏达64216305229009南街北64189313326110后街64145314725112东脑641582824243一块裂13马辛庄64060294528514铜冶640402902243六、数据计算根据表1中的煅烧试验数据，计算烧失率、石灰石分解率、生烧率、白灰CaO含量、MgO含量、SiO2含量。计算结果见表2。计算结果表表2v1.0可编辑可修改33样品编号采样地点石灰石中CaO+Mgo(%)烧失率(%)石灰石分解率(%)石灰生烧率(%)石灰CaO含量(%)石灰MgO含量(%)石灰SiO2含量(%)备注01新兴02育新03石堂04英雄05东傍佐06鑫发07卜居头08宏达09南街北10后街12东脑13马辛庄14铜冶七、数据分析根据采样地点和有关资料推断，我公司目前焦炭石灰竖炉所采用的石灰石，产出地层分别是中奥陶统马家沟组第五岩性段和第七岩性段。第五岩性段，其岩性特征为灰色、深灰色中厚层状、隐晶花斑石灰岩，是水泥用石灰岩的主要产出地层，由下而上划分五个亚层，因该岩性段石灰石杂质含量高（尤其是SiO2）,一般不用作优质冶金石灰的原料。第七岩性段，v1.0可编辑可修改44位于中奥陶统石灰岩地层最上部，为深灰色或灰色纯质石灰原料，局部夹浅黄褐色薄层状白云质灰岩，厚度大，质量佳，层位稳定，根据层位、岩性和化学成分的不同，由下而上划分七个亚层。从表1和表2的数据可以看出，育新、英雄、南街、后街、石堂、东傍佐石灰石中CaO+MgO含量都大于55%，SiO2含量小于%，石灰中SiO2含量小于%。而新兴、宏达、马辛庄、铜冶、卜居头、东脑、鑫发石灰石中CaO+MgO含量都小于55%，SiO2含量大于%，石灰中SiO2含量在石灰石没有完全分解的情况下已大于%（冶金一级灰标准SiO2含量<%）。从段烧性能上分析，因东脑石灰石样品在煅烧过程中一块破碎，分解率最高，达到%，其他石灰石样品在该煅烧条件下分解率基本维持在60%左右。分解率大于65%的有东脑、铜冶和育新，分解率大于60%小于65%的有宏达、卜居头、马辛庄、鑫发和英雄，分解率低于60%的有后街、南街北和石堂。从段烧后的石灰质量分析，活性度大于300ml的有育新，活性度大于250ml小于300ml的有宏达、马辛庄、英雄、鑫发、卜居头、南街北和后街，活性度小于等于250ml的有石堂、新兴、东傍佐、铜冶和东脑。八、结论⒈除东脑因一块石灰石在段烧过程中碎裂分解率异常外，其他石灰石分解率均在60%左右，煅烧性能因石灰石产出地层不同，石灰石中杂质含量不同而存在差异，但总体上来看差异性不大。⒉从产地和有关资料知，育新、英雄、南街、后街、鑫发、石堂和东傍佐为中奥陶统马家沟组第七岩性段石灰岩，除鑫发异常外，其他CaO+MgO含量高，SiO2等杂质含量低，为煅烧优质冶金石灰的原料。新兴、宏达、马v1...
