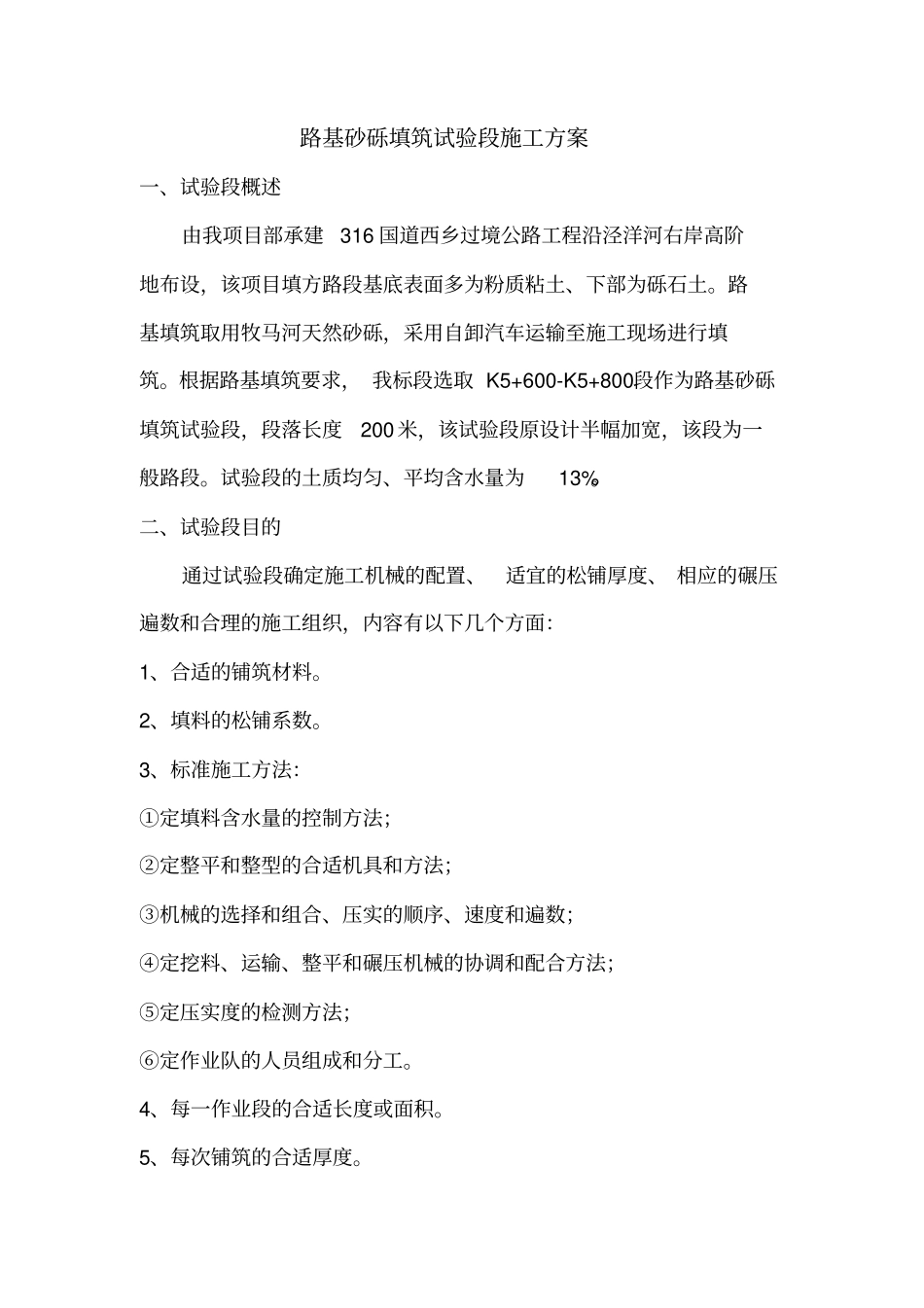

路基砂砾填筑试验段施工方案一、试验段概述由我项目部承建316国道西乡过境公路工程沿泾洋河右岸高阶地布设，该项目填方路段基底表面多为粉质粘土、下部为砾石土。路基填筑取用牧马河天然砂砾，采用自卸汽车运输至施工现场进行填筑。根据路基填筑要求，我标段选取K5+600-K5+800段作为路基砂砾填筑试验段，段落长度200米，该试验段原设计半幅加宽，该段为一般路段。试验段的土质均匀、平均含水量为13%。二、试验段目的通过试验段确定施工机械的配置、适宜的松铺厚度、相应的碾压遍数和合理的施工组织，内容有以下几个方面：1、合适的铺筑材料。2、填料的松铺系数。3、标准施工方法：①定填料含水量的控制方法；②定整平和整型的合适机具和方法；③机械的选择和组合、压实的顺序、速度和遍数；④定挖料、运输、整平和碾压机械的协调和配合方法；⑤定压实度的检测方法；⑥定作业队的人员组成和分工。4、每一作业段的合适长度或面积。5、每次铺筑的合适厚度。三、时间安排路基试验段施工时间安排如下：2015年6月17日-2015年6月18日准备阶段2015年6月19日-2015年6月20日施工阶段2015年6月21日成果总结四、施工准备（一）技术准备:1、试验段施工在原地面清表后进行填前碾压；2、放出试验段的中线、边线及高程控制点，间距为20m，并打桩、撒灰线。原材料选定：试验段填料取料场定用牧马河中天然砂砾3、原材料试验：在取料场取天然砂砾，做出填料的颗粒分析、击实试验、CBR强度试验。（二）机械设备、检测仪器:见机械设备、检测仪器表（三）人员安排:见分项工程现场管理人员表（四）检测依据:1、《公路土工试验规范》JTGE40-20072、《公路路基施工规范》JTGF10-20063、《公路工程质量检验评定标准》JTGF80/1-2004五、施工工艺1、路基基底填前碾压后报验合格，路基基底的中线、边线的放样及原材料试验等准备工作已完成，机械、检测设备、施工人员已到位，具备路基填筑试验段施工条件。2、填料松铺厚度控制在35cm，为保证松铺厚度，在路基填料范围用灰线打10×10m方格，根据运输填料车辆每车运量为15m3，确定每方格卸料2.5车，从而确定沿线路全断面卸土的间距。同时在路基边线及中线处打桩并挂线，挂线高度不大于40cm,填料摊铺根据挂线高度进行。通过以上方法将填料的松铺厚度控制在40cm之内。3、试验段采用水平分层压实填筑施工，按照横断面全宽分成水平层填筑一层，压实一层，逐层向上填筑。4、取料、运输：在取料场内采用1台PC320型挖掘机挖装砂砾，4台双桥自卸车运砂砾料到试验段，测定填料含水料并与最佳含水量经行比较，当填料的实测含水量超出最佳含水量范围（最佳含水量±2%）时，用洒水车均匀洒水增湿或晾晒至最佳含水量范围，然后惊醒整平机碾压等工序作业。5、摊铺、整平：先用1台ZL30A装载机均匀摊铺填料，并初平，然后以YZ20B型振动压路机经行静压，使填料获得均匀的预压，最后用1台PY180型平地机自中线左右1.0m开始向两边按设计横坡经行静平。6、用钢钎插入土层检查填涂的松铺厚度，用3m直尺检测其平整度，并用水准仪检测高程（检测点详见附路基试验段施工平面布置图），当松铺砂砾层的含水量取最佳含水量范围（最佳含水量±2%）时，开始碾压。7、碾压：用YZ20B型震动沿路及纵向分行进行匀速碾压。碾压由两边想中间、由低侧到高侧进行，横向街头重叠0.4～0.5m，纵向接头重叠1.5m，确保前后左右相邻部分达到无漏压、无死角，且碾压均匀、平整。8振动压路机行驶速度控制为2～4km/h，找出最佳效果的碾压速度、碾压遍数和碾压组合：第一遍沿路及以2.0km/h速度行驶静压，第二、三遍压路机以2.5～3.0km/h速度行驶微振碾压，自第四遍起压路机以3.0km/h速度行驶强振碾压，分别取得压实度达到93%以上、94%以上、95%以上和96%以上时压路机碾压遍数及碾压方法。每一遍碾压完成时检测压实度及高程（检测点详见后附路基试验段施工平面布置图）。最后一遍压路机以4.0km/h速度行驶静压收面，并检测最终压实度及高程。9、整理现场资料，并根据实际情况进行总结分析，填写成果报告。10、流程图详见后附路基填筑施工工艺流程图。11、施工注意事项（1）试验段路基填筑宽度两侧加宽50cm，以保证压实...
