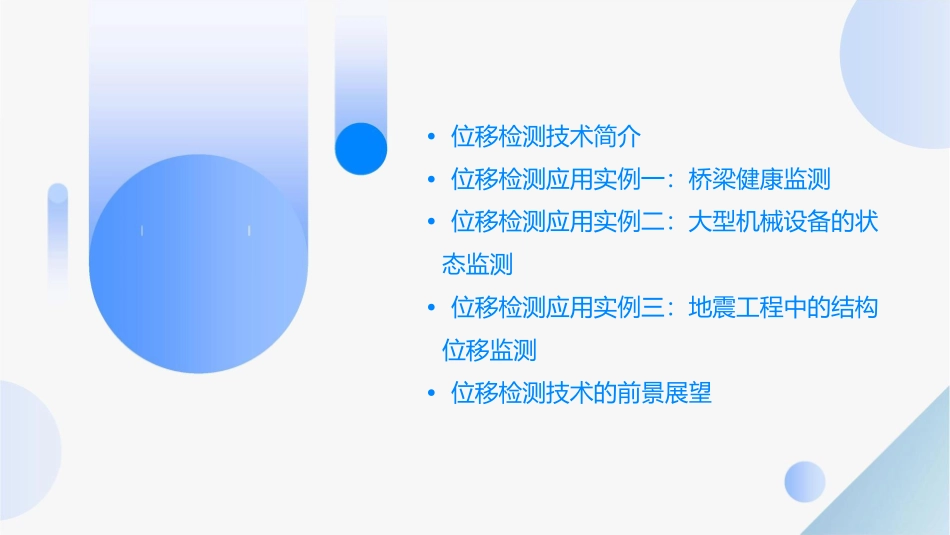

位移用件•位移检测技术简介•位移检测应用实例一：桥梁健康监测•位移检测应用实例二：大型机械设备的状态监测•位移检测应用实例三：地震工程中的结构位移监测•位移检测技术的前景展望位移01位移检测技术的定义01位移检测技术是指通过各种传感器和测量方法，对物体的位置、位移、振动等参数进行检测和测量的技术。02位移检测技术广泛应用于工程、机械、航空航天、交通运输等领域，对于保障设备和系统的安全、稳定运行具有重要意义。位移检测技术的分类电容式位移传感器通过测量电容器极板间距的变化来检测位移，具有精度高、稳定性好的特点，适用于高精度、低噪声的位移测量。电感式位移传感器利用电磁感应原理，通过测量线圈中磁场的变化来检测位移，具有结构简单、可靠性高的优点，适用于较大位移的测量。激光干涉仪利用激光干涉原理，通过测量干涉条纹的变化来检测位移，具有高精度、高分辨率、非接触的特点，适用于大型设备和高精度测量。位移检测技术的应用领域机械制造航空航天用于检测机床工作台、刀具等部件的位移和振动，保证加工精度和产品质量。用于检测飞机、火箭等飞行器的位移和振动，确保飞行安全。交通运输建筑工程用于检测车辆、船舶等交通工具的位移和振动，提高运输安全性和舒适性。用于检测建筑物、桥梁等结构的位移和振动，保障建筑安全。位移用例一：梁健02桥梁健康监测的重要性010203保障交通安全预防事故发生延长桥梁寿命桥梁作为交通枢纽，其安全性对保障交通流畅和人员安全至关重要。及时发现桥梁结构异常，避免因位移、沉降等原因导致的事故。通过监测位移，了解桥梁结构变化，为桥梁维护和加固提供依据，延长其使用寿命。位移检测在桥梁健康监测中的应用位移量测数据采集与分析预警与评估利用高精度测量设备，如全站仪、GPS等，对桥梁的位移量进行实时监测。收集位移数据，通过专业软件进行分析，了解位移变化趋势。根据位移变化情况，对桥梁的安全状况进行评估，及时发出预警信息。位移检测在桥梁健康监测中的优势与挑战优势实时监测、高精度测量、数据可追溯、便于维护和加固。挑战设备成本高、技术要求高、数据量大、需要专业人员进行分析和处理。位移用例二：大型机械的状03大型机械设备状态监测的必要性提高设备寿命通过监测大型机械设备的状态，可以及时发现潜在的故障并进行维修，从而延长设备的使用寿命。确保安全运行大型机械设备在运行过程中如果出现故障，可能导致严重的安全事故。因此，对其进行状态监测是确保安全运行的重要手段。优化维护计划通过对大型机械设备进行状态监测，可以了解设备的实际运行状况，从而制定更加合理的维护计划。位移检测在大型机械设备状态监测中的应用监测关键部位评估设备性能通过对大型机械设备进行位移检测，可以评估设备的性能，如传动效率、振动等，从而了解设备的整体运行状况。位移检测技术可以对大型机械设备的关键部位进行实时监测，如轴承、齿轮等，以判断其运行状态是否正常。预警与诊断当位移检测技术发现异常位移时，可以及时发出预警，帮助操作人员及时发现潜在的故障并进行诊断。位移检测在大型机械设备状态监测中的优势与挑战优势位移检测技术可以对大型机械设备的关键部位进行实时监测，及时发现潜在的故障并进行预警，提高设备的安全性和可靠性。挑战位移检测技术需要高精度的传感器和测量设备，成本较高。同时，对于不同类型的机械设备，需要采用不同的位移检测技术和方法。位移用例04三：地震工程中的构位移地震工程中结构位移监测的重要性保障生命安全通过监测结构的位移变化，可以及时发现结构的损伤和潜在的安全隐患，为地震发生时的人员疏散提供预警，减少人员伤亡。保护财产安全结构位移监测可以及时发现结构的损伤，为灾后修复和加固提供科学依据，减少财产损失。提高工程安全水平结构位移监测可以提供大量数据，通过数据分析可以了解结构的性能和安全状况，提高工程的安全水平和管理水平。位移检测在地震工程中的应用实时监测1通过安装位移传感器和数据采集系统，可以实时监测结构的位移变化，并将数据传输到计算机进行分析。数据处理和分析通过对监测到的位移数据进行处理和分...
