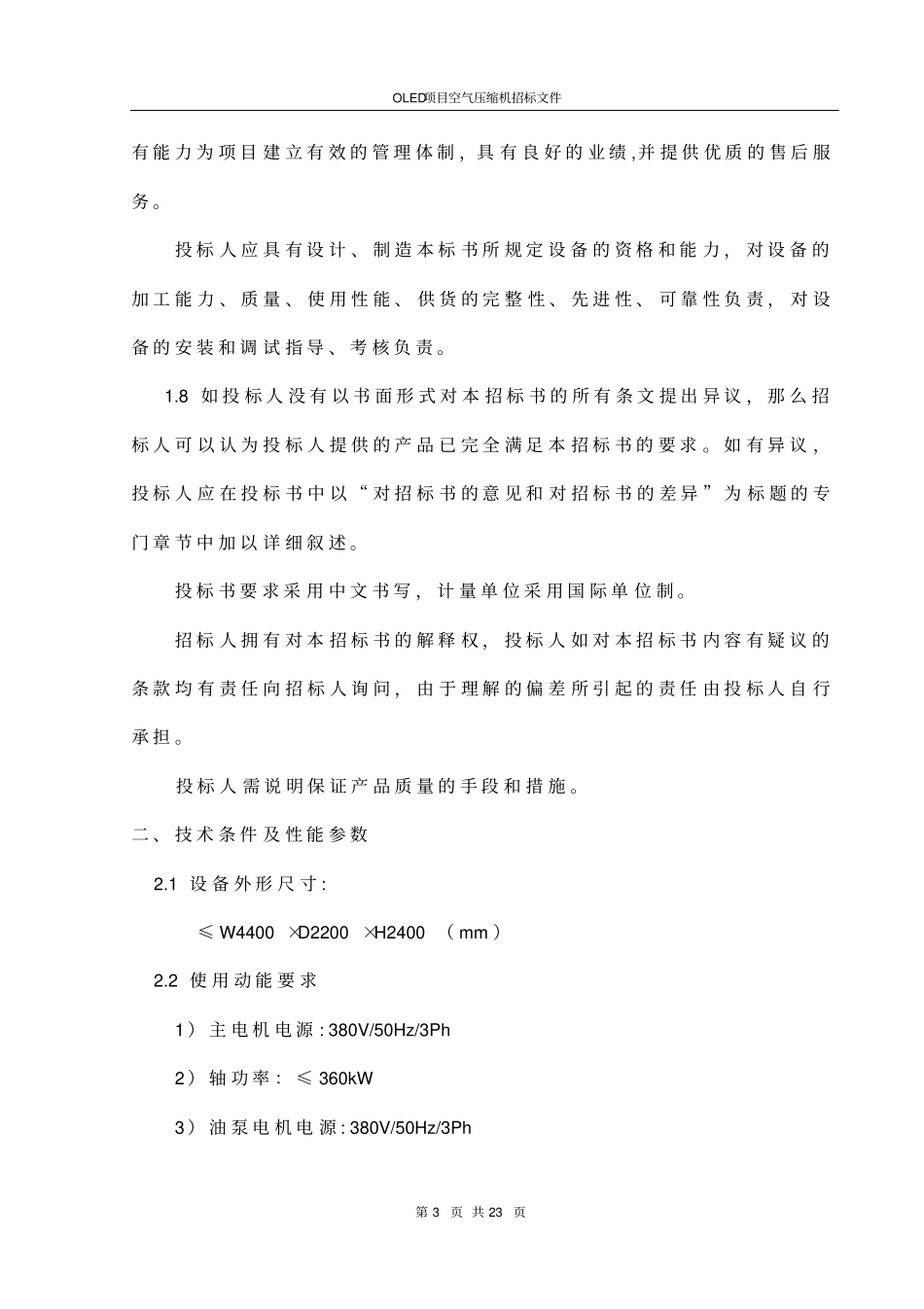

OLED项目空气压缩机招标文件OLED项目空气压缩机招标文件第2页共23页第五章技术要求离心式空压机招标技术要求一、概况1.1设备名称:离心式空气压缩机1.2名称、规格及数量序号名称规格型号压力（MPa）流量（m3/h）数量（台）1离心式空气压缩机0.8360021.3制造周期:≤150天（合同生效后）1.4报价方式:全部为到厂价。1.5设备设计、制造应符合ISO标准。1.6压缩机为为整体组装式。离心空压机的流量为60m3/min（0℃，1atm，80%RH，干空气，无负偏差），入口温度：38℃，出口压力为0.8MPa。投标商需要按本标书的要求完成设备的制造、运输、仓储、指导安装、产品保护、调试、试运行及售后服务工作，并按工作顺序提交所需的资料。卖方提供的设备必须先进、适用、可靠，能向工程供出压力、气量、品质稳定的无油压缩空气。1.7投标人必须具备当今世界先进、成熟、可靠的离心式空压机生产技术，拥有制造、调试、维护等方面的专门技术人才和精良的加工设备，OLED项目空气压缩机招标文件第3页共23页有能力为项目建立有效的管理体制，具有良好的业绩,并提供优质的售后服务。投标人应具有设计、制造本标书所规定设备的资格和能力，对设备的加工能力、质量、使用性能、供货的完整性、先进性、可靠性负责，对设备的安装和调试指导、考核负责。1.8如投标人没有以书面形式对本招标书的所有条文提出异议，那么招标人可以认为投标人提供的产品已完全满足本招标书的要求。如有异议，投标人应在投标书中以“对招标书的意见和对招标书的差异”为标题的专门章节中加以详细叙述。投标书要求采用中文书写，计量单位采用国际单位制。招标人拥有对本招标书的解释权，投标人如对本招标书内容有疑议的条款均有责任向招标人询问，由于理解的偏差所引起的责任由投标人自行承担。投标人需说明保证产品质量的手段和措施。二、技术条件及性能参数2.1设备外形尺寸:≤W4400×D2200×H2400（mm）2.2使用动能要求1）主电机电源:380V/50Hz/3Ph2）轴功率：≤360kW3）油泵电机电源:380V/50Hz/3PhOLED项目空气压缩机招标文件第4页共23页4）冷却水:自来水,进水水温≤33℃2.3设备构成1）压缩机1台:包括压缩机机头、机座、齿轮箱、各级叶轮、叶轮轴、轴承、气封、油封、大齿轮、大齿轮轴、各级增速小齿轮。2）主电机1台，联轴器1套（包括防护罩）。3）主电机启动柜1套4）辅助油泵开头柜1套5）电动辅助油泵1台6）完整的润滑系统1套7）完整的冷却系统1套（包括2个中间冷却器和1个后冷却器，2个油冷却器及内部配管）。8）完整的气路1套（包括三级过滤的进气空滤及消音器、自动控制进气导流叶片、自动控制放空阀、放空消音器、不锈钢排气止回阀、进气端膨胀接头）。9）西门子PLC控制器1套（PLC应预留15%输入输出点，并有标准通讯接口及协议，预留以太网接口单元）10）传感器1套（包括油温、油压、油过滤器压差、主机电流、主电机温度、入口过滤器压差、各排气压力、排气温度、一、二级振动（采用Bently）、二、三级入口温度等）。11）配涡街流量计一套(品牌：日本横河，精度1.5级)。三、技术要求OLED项目空气压缩机招标文件第5页共23页3.1排气压力:0.8MPa以上（表压）3.2额定气量:不小于3000Nm3/h（标准状态下:即0℃,1atm）使用当地气象条件:大气压97kPa,温度38℃，相对湿度80%。3.3品质:在压缩过程中绝对无油,排气温度小于40℃。3.4电耗:在排气压力0.8MPa（表压）时小于0.120kwh/Nm3。3.5流量调节范围:75～105%。3.6压缩机:1）形式:三级压缩,齿轮增速,整体机座,齿轮箱水平或垂直剖分。2）叶轮：开式三元流叶轮，不锈钢（17-4PH）材料。3）叶轮轴材料：AISI4340E不锈钢锻压材料。4）高速齿轮：AGMA13级。5）大齿轮：AGMA13级，单斜齿。6）大齿轮轴：渗碳合金钢。7）结构紧凑，采用一体化设计，用户在现场只需接冷却水进出口管道和压缩空气进出口管道以及配电后即可开机。8）提供压缩机额定轴功率，起动电流，超载电流等。3.7主机配用电动机:1）380V/50Hz/3Ph,F级绝缘。2）定子内预埋温度传感器，可通过压缩机微电脑控制盘监测电机温度。3）要求选用西门子、西屋、ABB或同等开式吹风机（品牌、型号需发包方技术人员认可），标明配用电机的代...
