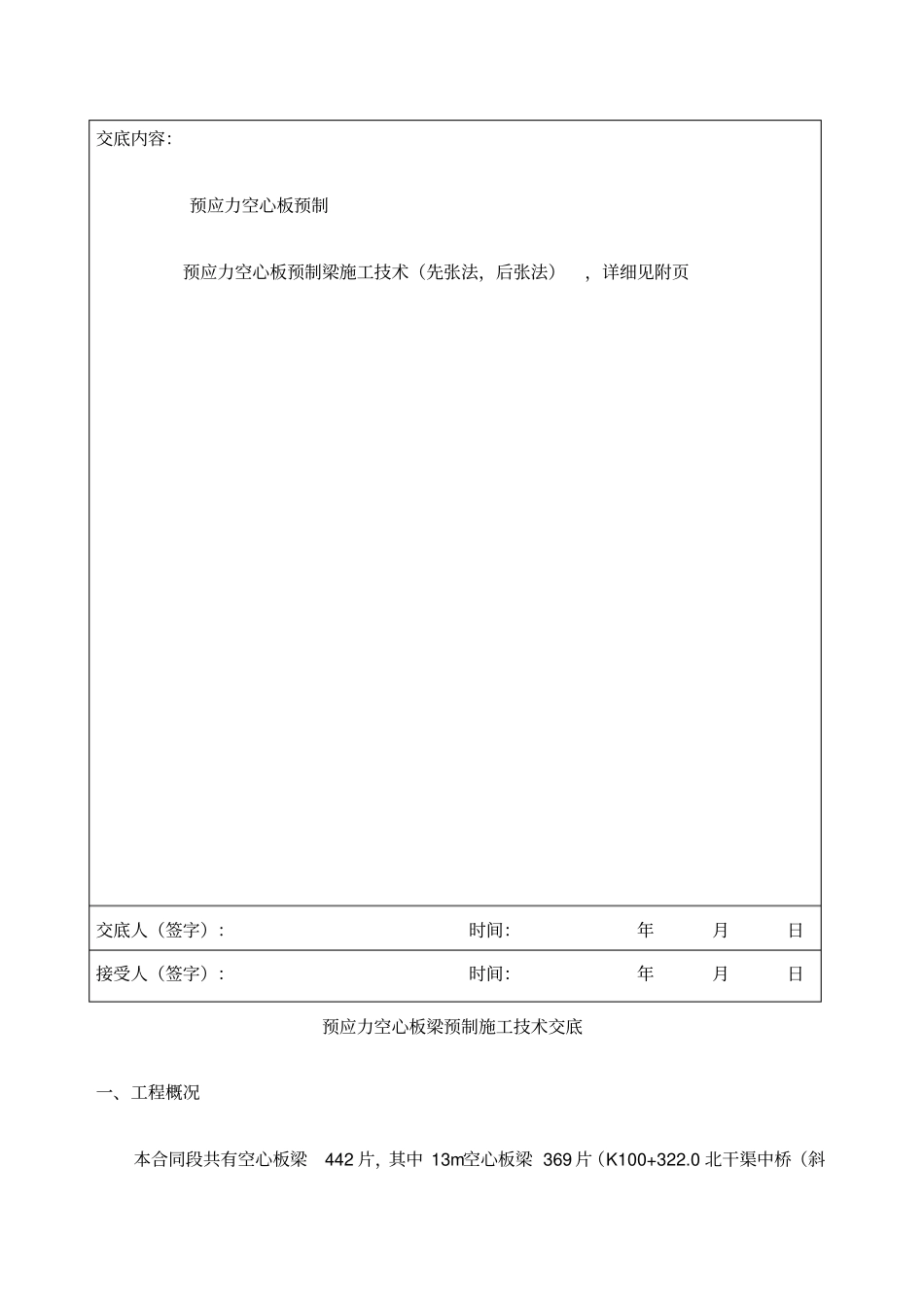

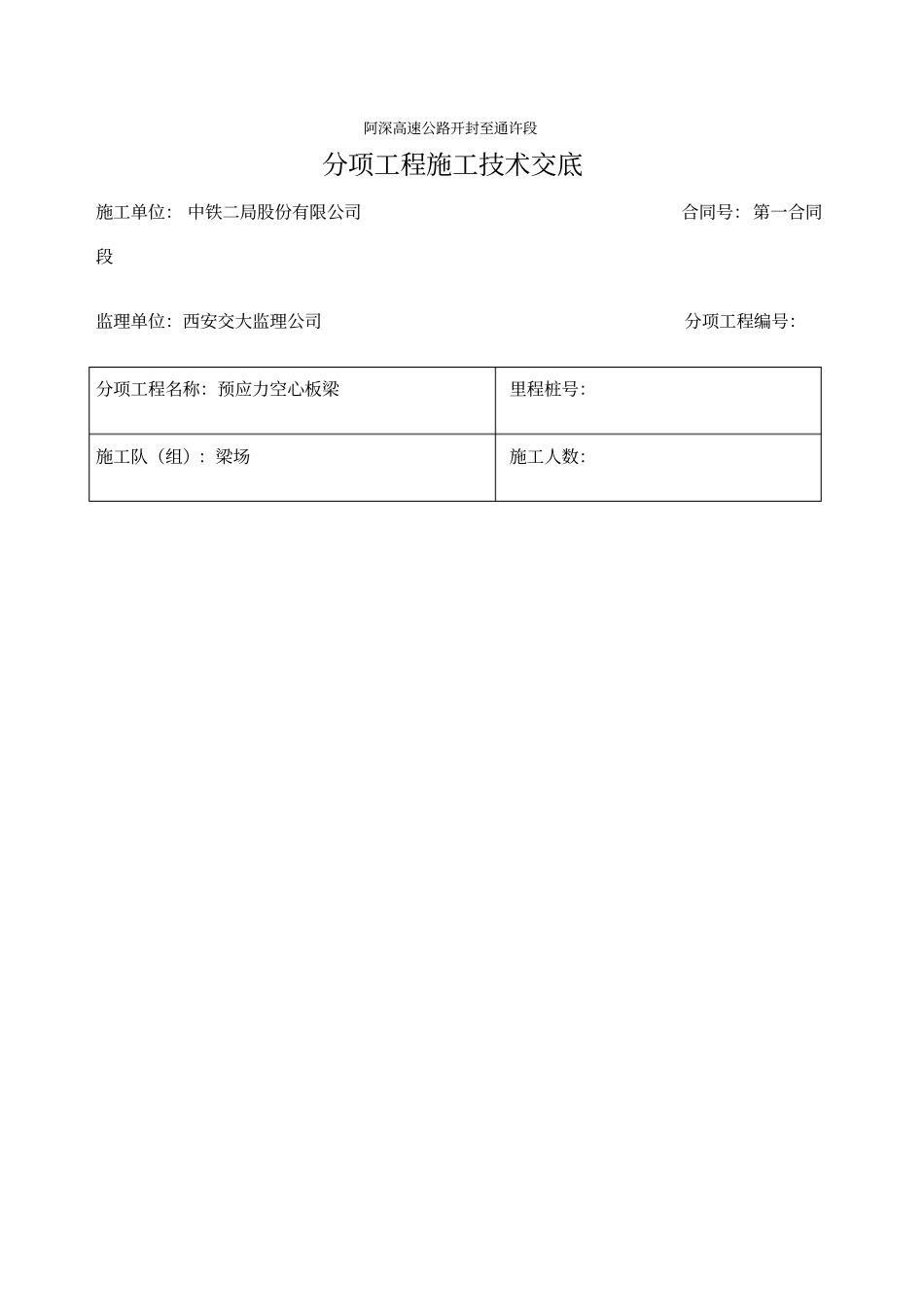

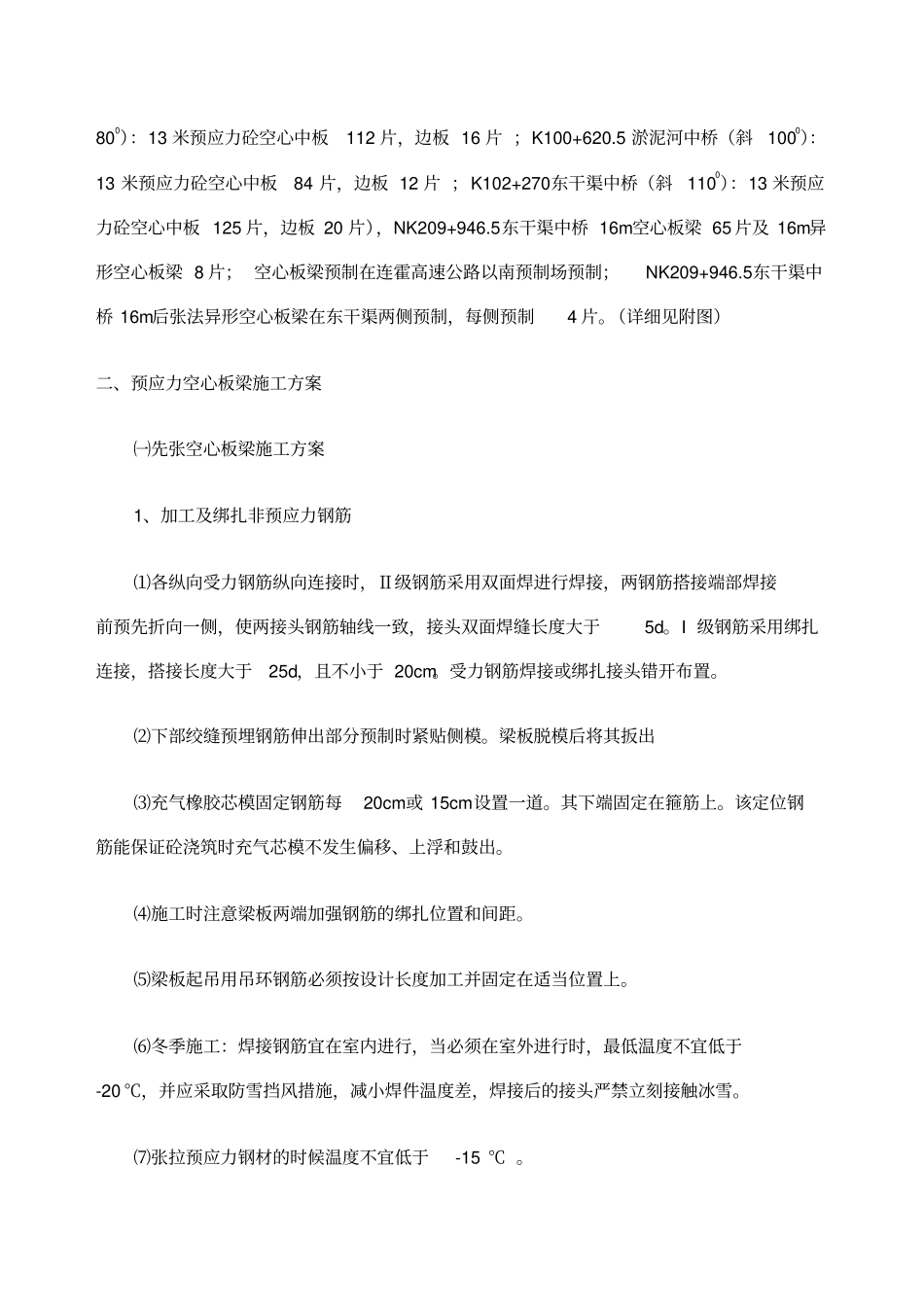

阿深高速公路开封至通许段分项工程施工技术交底施工单位：中铁二局股份有限公司合同号：第一合同段监理单位：西安交大监理公司分项工程编号：分项工程名称：预应力空心板梁里程桩号：施工队（组）：梁场施工人数：交底内容：预应力空心板预制预应力空心板预制梁施工技术（先张法，后张法），详细见附页交底人（签字）：时间：年月日接受人（签字）：时间：年月日预应力空心板梁预制施工技术交底一、工程概况本合同段共有空心板梁442片，其中13m空心板梁369片（K100+322.0北干渠中桥（斜800）：13米预应力砼空心中板112片，边板16片；K100+620.5淤泥河中桥（斜1000）：13米预应力砼空心中板84片，边板12片；K102+270东干渠中桥（斜1100）：13米预应力砼空心中板125片，边板20片），NK209+946.5东干渠中桥16m空心板梁65片及16m异形空心板梁8片；空心板梁预制在连霍高速公路以南预制场预制；NK209+946.5东干渠中桥16m后张法异形空心板梁在东干渠两侧预制，每侧预制4片。（详细见附图）二、预应力空心板梁施工方案㈠先张空心板梁施工方案1、加工及绑扎非预应力钢筋⑴各纵向受力钢筋纵向连接时，Ⅱ级钢筋采用双面焊进行焊接，两钢筋搭接端部焊接前预先折向一侧，使两接头钢筋轴线一致，接头双面焊缝长度大于5d。I级钢筋采用绑扎连接，搭接长度大于25d，且不小于20cm。受力钢筋焊接或绑扎接头错开布置。⑵下部绞缝预埋钢筋伸出部分预制时紧贴侧模。梁板脱模后将其扳出⑶充气橡胶芯模固定钢筋每20cm或15cm设置一道。其下端固定在箍筋上。该定位钢筋能保证砼浇筑时充气芯模不发生偏移、上浮和鼓出。⑷施工时注意梁板两端加强钢筋的绑扎位置和间距。⑸梁板起吊用吊环钢筋必须按设计长度加工并固定在适当位置上。⑹冬季施工：焊接钢筋宜在室内进行，当必须在室外进行时，最低温度不宜低于-20℃，并应采取防雪挡风措施，减小焊件温度差，焊接后的接头严禁立刻接触冰雪。⑺张拉预应力钢材的时候温度不宜低于-15℃。2、预应力张拉施工先张空心板梁434片，其中13m梁369片,NK209+946.5东干渠中桥16m空心板梁65片。预应力钢绞线的张拉、锚固全部在张拉台上进行。空心板梁预应力钢束为高强度低松弛（270级）钢绞线，标准强度Rby=1860MPa，公称直径为12.70㎜，公称面积98.71㎜2，钢绞线锚固夹具为OVM13-1型工具锚环夹具。㈡、先张法施工工艺及方法1、预制场地的平面布置及张拉台座的制作张拉台座的制作必须注意以下几点：①横梁采用钢横梁、纵梁采用C30砼，浇筑时加强振捣。②横梁、纵梁钢筋，限位板严格按设计制作及安装和绑扎。③底板铺设平整措施。底板下部地基必须坚硬，底板浇筑后不存在下沉现象。底板制作时严格控制标高和平面位置，每根钢绞线穿孔张拉后，相对于底板必须处于设计空间位置上。底板采用4mm钢板，必须平整、光滑，直接用作板梁底模。④承力台座具有足够的强度和刚度，其抗倾覆安全系数应不小于1.5，抗滑移系数不小于1.3。⑤横梁须有足够的刚度，受力后挠度应不大于2㎜。⑥底板铺10㎝厚细石C30混凝土，两边采用4#3㎜厚角钢，上铺4㎜厚钢板与角钢焊接。⑦斜角80°的中板112块，单片宽度99㎝、总长13.175m,边板16块，单片宽度99.5㎝、总长13.175m；斜角100°的中板84块，单片宽度99㎝、总长13.175m,边板12块，单片宽度99.5㎝、总长13.175m；斜角110°的中板125块，单片宽度99㎝、总长13.36m,边板20块，单片宽度99.5㎝、总长13.362m；2、施工准备（1）、预应力材料①、预应力钢铰线空心板梁采用高强度低松驰270级钢铰线，公称直径12.70㎜，公称面积98.71mm2，标准强度Rby=1860MPa，其技术性能满足ASTMA416-97标准,经取样送检合格后方能使用。②、先张法预应力张拉后锚固所采用的夹具根据先张法的特点，由于砼的预应力是通过钢铰线与砼的粘结力施加的，预应力的张拉和锚固在张拉台上进行，现场选用自锚性能、松锚性能良好和能重复使用的OVM13-1型工具锚环夹具，其性能要满足国家标准《预应力筋锚具、夹具和连接器》GB/T14370的要求。③、张拉设备根据空心板梁单根钢铰线预应力设计要求，配备前夹式千斤顶两台，高压电动油泵两台，配套送入经主管部门授权的法定计量技术机构校验，以确...
