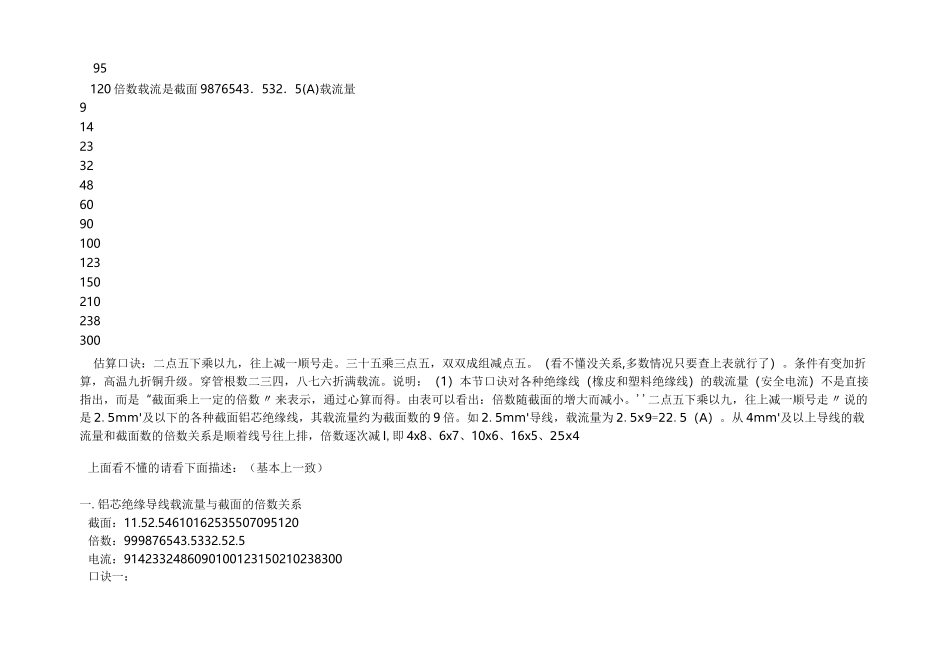

电缆线的选用和计算最近经常有客户问LED显示屏需要多大平方的电缆线才能带载起来，特别是在布总线时，电缆线用大了浪费钱，用小了又怕带不起来烧掉了，下面我就把这些年学到的一些经验跟大家分享下，可供大家作为参考。比如30平方的P16户外全彩LED显示屏，先计算箱体的数量及电源的数量.常规下电源数量为：152个，5V40A,那么单个电源的功率就是200W,152*200W就是30400W，用380V的电,那么就是功率除以电源得出来的是电流.30400W/380V=80A，然后加上一些像空调之类的辅助设备.大概在35KW，电源就在90A左右，然后再来查多少平方的线可以带90A以上的电流.我们查到25平方的线，可以带100A的电流，所以选用25平方的电源线.电线电流负载计算口诀与常用数导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。1.口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。说明：口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……（1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：1〜1016、2535、5070、95120以上五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。常用数：电线的负荷按线径的粗细及横截面积决定具体如下：4平方毫米铜电源线的安全载流量一一35A。6平方毫米铜电源线的安全载流量一一48A。10平方毫米铜电源线的安全载流量一一65A。16平方毫米铜电源线的安全载流量一一91A。25平方毫米铜电源线的安全载流量一一120A。P=1.732UIX0.8在单相220V的线路中，每1KW功率的电流在4.5A—5A左右，三相平衡负载的三相电路中，每1KW功率的电流在2A左右；也就是说单相电路中，每1平方毫米的铜芯线可以承受1KW的功率，电流在4.5A—5A左右，换算成三相平衡负载，那就每1平方毫米的铜芯线可以承受2KW—2.5KW的功率。这个就是一般电工都用的“经验公式”，它比物理计算公式好记，所以被广泛地采用。口诀：三相千瓦两倍安,单相二二乘四点五,若是三八两倍半.（简单估算＜电压为三相四线380/220）绝缘导线（铝芯/铜芯）载流量的估算方法以下是绝缘导线（铝芯/铜芯）载流量的估算方法,这是电工基础,今天把这些知识教给大家,以便计算导线允许通过的电流.铝芯绝缘导线载流量与截面的倍数关系（mm2）导线截面11．52．54610162535507095120倍数载流是截面9876543．532．5(A)载流量9142332486090100123150210238300估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。（看不懂没关系,多数情况只要查上表就行了）。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明：（1）本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数〃来表示，通过心算而得。由表可以看出：倍数随截面的增大而减小。''二点五下乘以九，往上减一顺号走〃说的是2.5mm'及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm'导线，载流量为2.5x9=22.5（A）。从4mm'及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减I,即4x8、6x7、10x6、16x5、25x4上面看不懂的请看下面描述：（基本上一致）一.铝芯绝缘导线载流量与截面的倍数关系截面：11.52.54610162535507095120倍数：999876543.5332.52.5电流：9142332486090100123150210238300口诀一：十下五;百上二;二五三五四三界;七零九五两倍半;穿管温度八九折;铜线升级算;裸线加一半说明:十下五就是十以下乘以五;百上二就是百以上乘以二;二五三五四三界就是二五乘以四,三五...
