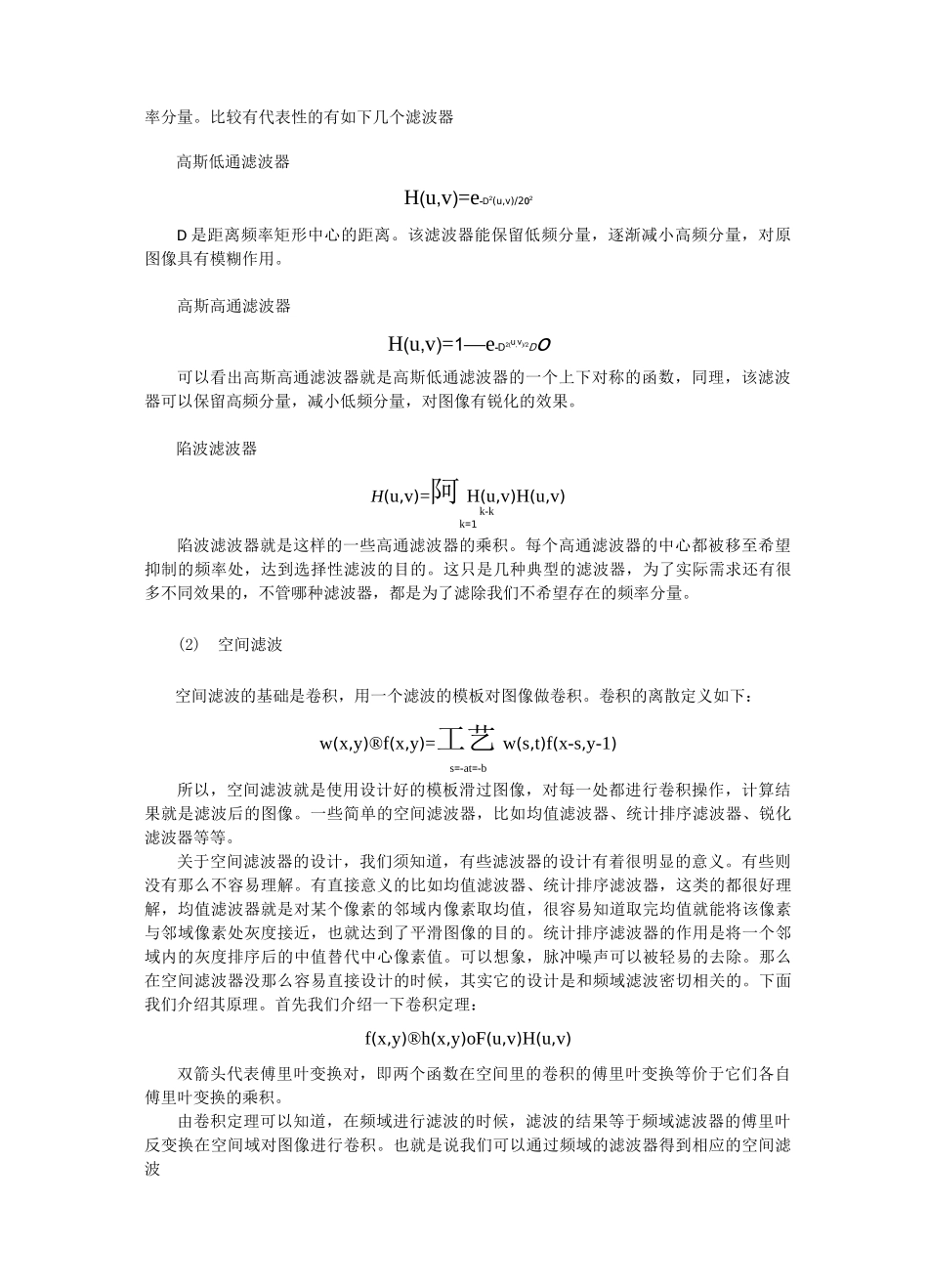

F(u,v)=E图像的预处理技术图像处理按输入结果可以分为两类，即输入输出都是一副图像和输入一张图像输出不再是图像的数据。图像处理是个很广泛的概念，有时候我们仅仅需要对一幅图像做一些简单的处理，即按照我们的需求将它加工称我们想要得效果的图像，比如图像的降噪和增强、灰度变换等等。更多时候我们想要从一幅图像中获取更高级的结果，比如图像中的目标检测与识别。如果我们将输出图像中更高级的结果视为目的的话，那么我们可以把输入输出都是一幅图像看作是整个处理流程中的预处理。下面我们将谈到一些重要的预处理技术。（一）图像增强与去噪图像的增强是一个主观的结果，原来的图像按照我们的需求被处理成我们想要的效果，比如说模糊、锐化、灰度变换等等。图像的去噪则是尽可能让图像恢复到被噪声污染前的样子。衡量标准是可以度量的。不管是图像的增强与去噪，都是基于滤波操作的。1．滤波器的设计方法滤波操作是图像处理的一个基本操作，滤波又可分为空间滤波和频域滤波。空间滤波是用一个空间模板在图像每个像素点处进行卷积，卷积的结果就是滤波后的图像。频域滤波则是在频率域看待一幅图像，使用快速傅里叶变换将图像变换到频域，得到图像的频谱。我们可以在频域用函数来保留或减弱/去除相应频率分量，再变换回空间域，得到频域滤波的结果。而空间滤波和频域滤波有着一定的联系。频域滤波也可以指导空间模板的设计，卷积定理是二者连接的桥梁。（1）频域滤波使用二维离散傅里叶变换（DFT）变换到频域:刃f(X,y)e-i2冗(ux/M+vy/N)x=0y=0使用二维离散傅里叶反变换（IDFT）变换到空间域:f(x,y)=1F(u,v)ei2冗(ux/M+vy/N)MNu=0v=0在实际应用中，由于该过程时间复杂度过高，会使用快速傅里叶变换（FFT）来加速这个过程。现在我们可以在频域的角度看待这些图像了。必须了解的是，图像中的细节即灰度变化剧烈的地方对应着高频分量，图像中平坦变化较少的地方对应着低频分量。图像中的周期性图案/噪声对应着某一个频率区域，那么在频域使用合适的滤波器就能去除相应的频率分量，再使用傅里叶反变换就能看到实际想要的结果。不同的是，在频域的滤波器不再是做卷积，而是做乘积，因为做乘法的目的在于控制频率分量。比较有代表性的有如下几个滤波器高斯低通滤波器H(u,v)=e-D2(u,v)/202D是距离频率矩形中心的距离。该滤波器能保留低频分量，逐渐减小高频分量，对原图像具有模糊作用。高斯高通滤波器H(u,v)=1—e-D2(u,v)/2Do可以看出高斯高通滤波器就是高斯低通滤波器的一个上下对称的函数，同理，该滤波器可以保留高频分量，减小低频分量，对图像有锐化的效果。陷波滤波器H(u,v)=阿H(u,v)H(u,v)k-kk=1陷波滤波器就是这样的一些高通滤波器的乘积。每个高通滤波器的中心都被移至希望抑制的频率处，达到选择性滤波的目的。这只是几种典型的滤波器，为了实际需求还有很多不同效果的，不管哪种滤波器，都是为了滤除我们不希望存在的频率分量。(2)空间滤波空间滤波的基础是卷积，用一个滤波的模板对图像做卷积。卷积的离散定义如下：w(x,y)®f(x,y)=工艺w(s,t)f(x-s,y-1)s=-at=-b所以，空间滤波就是使用设计好的模板滑过图像，对每一处都进行卷积操作，计算结果就是滤波后的图像。一些简单的空间滤波器，比如均值滤波器、统计排序滤波器、锐化滤波器等等。关于空间滤波器的设计，我们须知道，有些滤波器的设计有着很明显的意义。有些则没有那么不容易理解。有直接意义的比如均值滤波器、统计排序滤波器，这类的都很好理解，均值滤波器就是对某个像素的邻域内像素取均值，很容易知道取完均值就能将该像素与邻域像素处灰度接近，也就达到了平滑图像的目的。统计排序滤波器的作用是将一个邻域内的灰度排序后的中值替代中心像素值。可以想象，脉冲噪声可以被轻易的去除。那么在空间滤波器没那么容易直接设计的时候，其实它的设计是和频域滤波密切相关的。下面我们介绍其原理。首先我们介绍一下卷积定理：f(x,y)®h(x,y)oF(u,v)H(u,v)双箭头代表傅里叶变换对，即两个函数在空间里的卷积的傅里叶变换等价于它们各自傅里叶变换的乘积。由卷积定理可以知道，在频域进行滤波的时候，滤波的结果等...
