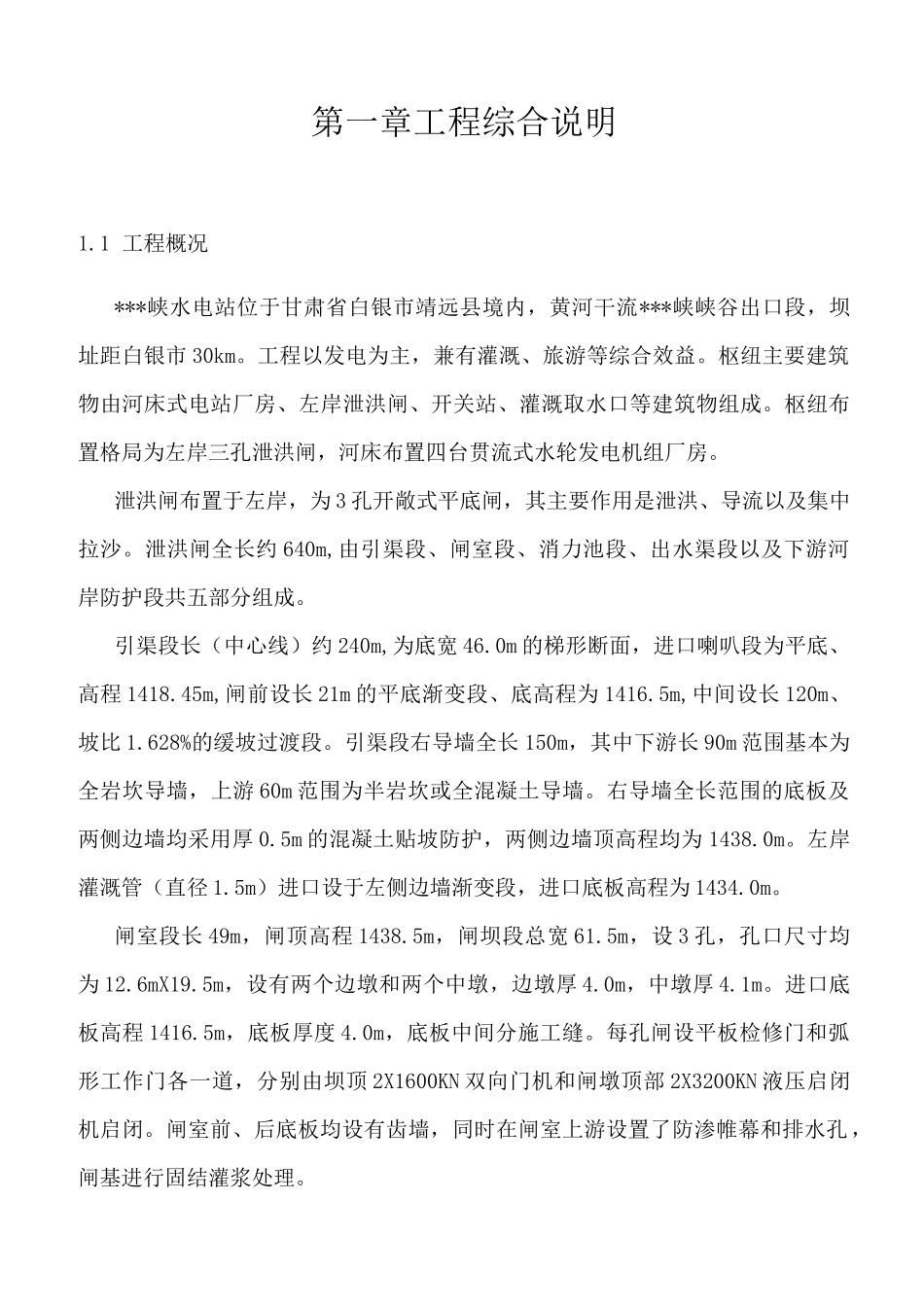

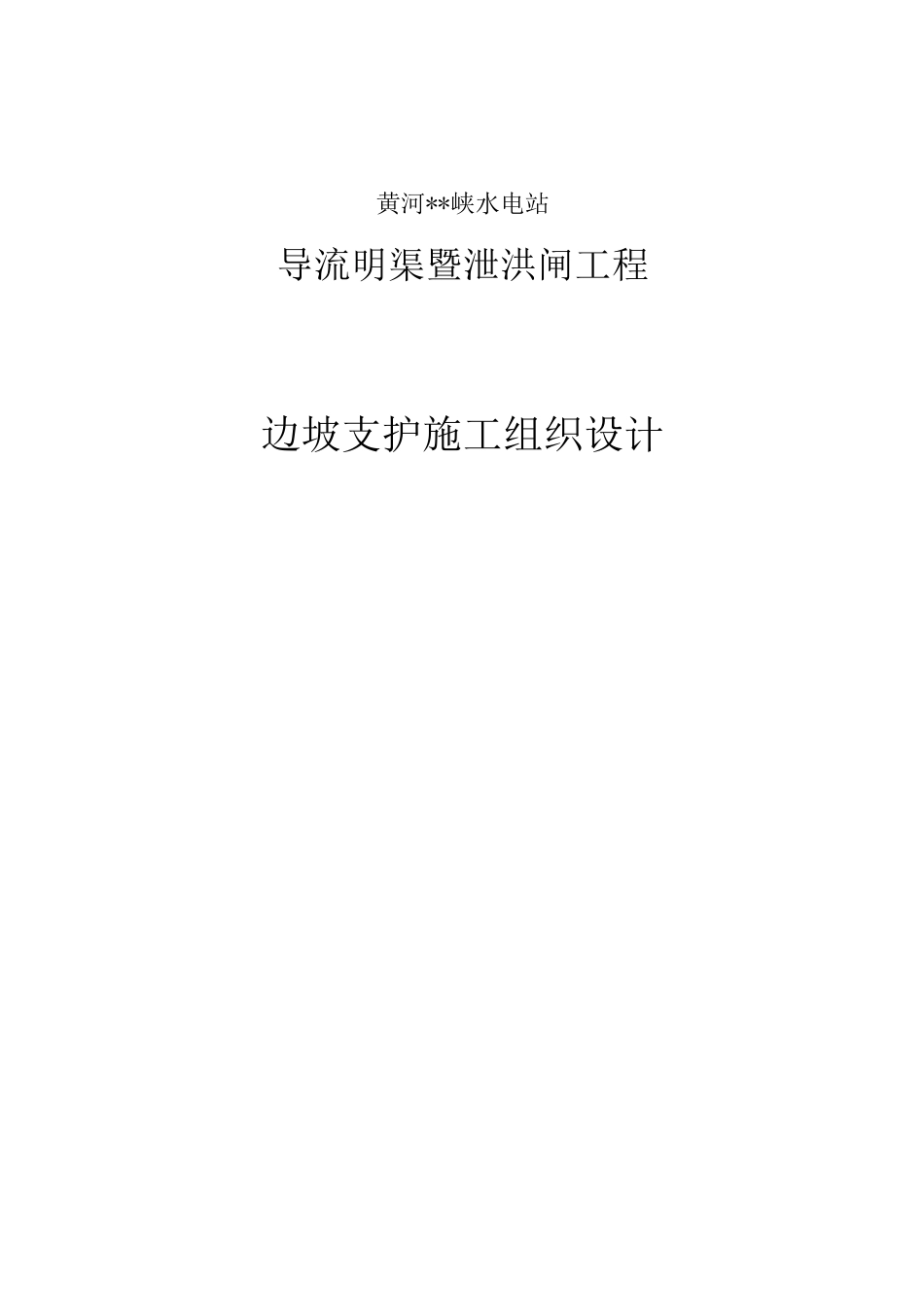

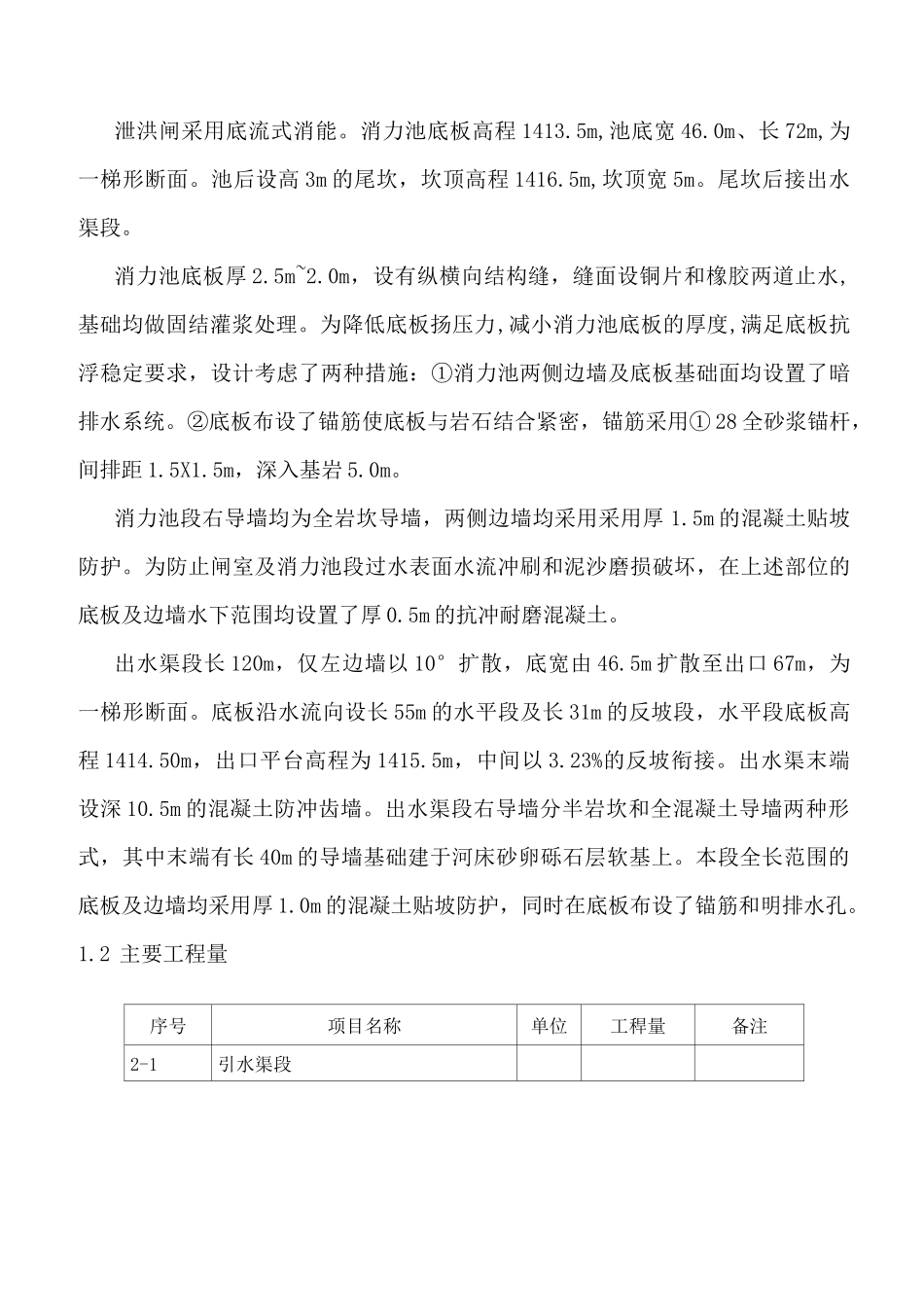

黄河**峡水电站导流明渠暨泄洪闸工程边坡支护施工组织设计第一章工程综合说明1.1工程概况***峡水电站位于甘肃省白银市靖远县境内，黄河干流***峡峡谷出口段，坝址距白银市30km。工程以发电为主，兼有灌溉、旅游等综合效益。枢纽主要建筑物由河床式电站厂房、左岸泄洪闸、开关站、灌溉取水口等建筑物组成。枢纽布置格局为左岸三孔泄洪闸，河床布置四台贯流式水轮发电机组厂房。泄洪闸布置于左岸，为3孔开敞式平底闸，其主要作用是泄洪、导流以及集中拉沙。泄洪闸全长约640m,由引渠段、闸室段、消力池段、出水渠段以及下游河岸防护段共五部分组成。引渠段长（中心线）约240m,为底宽46.0m的梯形断面，进口喇叭段为平底、高程1418.45m,闸前设长21m的平底渐变段、底高程为1416.5m,中间设长120m、坡比1.628%的缓坡过渡段。引渠段右导墙全长150m，其中下游长90m范围基本为全岩坎导墙，上游60m范围为半岩坎或全混凝土导墙。右导墙全长范围的底板及两侧边墙均采用厚0.5m的混凝土贴坡防护，两侧边墙顶高程均为1438.0m。左岸灌溉管（直径1.5m）进口设于左侧边墙渐变段，进口底板高程为1434.0m。闸室段长49m，闸顶高程1438.5m，闸坝段总宽61.5m，设3孔，孔口尺寸均为12.6mX19.5m，设有两个边墩和两个中墩，边墩厚4.0m，中墩厚4.1m。进口底板高程1416.5m，底板厚度4.0m，底板中间分施工缝。每孔闸设平板检修门和弧形工作门各一道，分别由坝顶2X1600KN双向门机和闸墩顶部2X3200KN液压启闭机启闭。闸室前、后底板均设有齿墙，同时在闸室上游设置了防渗帷幕和排水孔，闸基进行固结灌浆处理。泄洪闸采用底流式消能。消力池底板高程1413.5m,池底宽46.0m、长72m,为一梯形断面。池后设高3m的尾坎，坎顶高程1416.5m,坎顶宽5m。尾坎后接出水渠段。消力池底板厚2.5m~2.0m，设有纵横向结构缝，缝面设铜片和橡胶两道止水,基础均做固结灌浆处理。为降低底板扬压力,减小消力池底板的厚度,满足底板抗浮稳定要求，设计考虑了两种措施：①消力池两侧边墙及底板基础面均设置了暗排水系统。②底板布设了锚筋使底板与岩石结合紧密，锚筋采用①28全砂浆锚杆，间排距1.5X1.5m，深入基岩5.0m。消力池段右导墙均为全岩坎导墙，两侧边墙均采用采用厚1.5m的混凝土贴坡防护。为防止闸室及消力池段过水表面水流冲刷和泥沙磨损破坏，在上述部位的底板及边墙水下范围均设置了厚0.5m的抗冲耐磨混凝土。出水渠段长120m，仅左边墙以10°扩散，底宽由46.5m扩散至出口67m，为一梯形断面。底板沿水流向设长55m的水平段及长31m的反坡段，水平段底板高程1414.50m，出口平台高程为1415.5m，中间以3.23%的反坡衔接。出水渠末端设深10.5m的混凝土防冲齿墙。出水渠段右导墙分半岩坎和全混凝土导墙两种形式，其中末端有长40m的导墙基础建于河床砂卵砾石层软基上。本段全长范围的底板及边墙均采用厚1.0m的混凝土贴坡防护，同时在底板布设了锚筋和明排水孔。1.2主要工程量序号项目名称单位工稈量备注2-1引水渠段2-1-1锚杆①25，入岩4m根82712-1-2锚筋桩3032,入岩12m根7582-1-3喷混凝土（厚10、15cm）m210002-1-4挂网钢筋©6@15X15t212-1-5锚筋桩3032,入岩9m根52-1-6锚筋桩3032,入岩15m根52-2闸室段2-2-1锚杆025，入岩4m根21732-2-2锚筋桩3032,入岩12m根2002-2-3喷混凝土（厚10、15cm）m23002-2-4挂网钢筋©6@15X15t42-2-5锚筋桩3032,入岩9m根92-2-6锚筋桩3032,入岩15m根52-3消力池段2-3-1锚杆025，入岩4m根24962-3-2锚杆028，入岩5m根17002-3-3锚筋桩3032入岩12m根3152-3-4喷混凝土（厚10、15cm）m23002-3-5挂网钢筋©6@15X15t72-3-6锚筋桩3032,入岩9m根52-3-7锚筋桩3032,入岩15m根52-4出水渠段2-4-1锚杆025，入岩4m根52952-4-2锚筋桩3032,入岩12m根3752-4-3喷混凝土（厚10、15cm）m24002-4-4挂网钢筋©6@15X15t82-4-5锚筋桩3032,入岩9m根62-4-6锚筋桩3032,入岩15m根82-10左岸咼边坡局部加固2-10-1100t级预应力锚索，入岩30m根202-10-21001级预应力锚索，入岩35m根201.3工期要求根据答疑文件，本支护工程要求在2006年6月30日完工。1.4现场施工条件1.4.1对外交通条件甲方向乙方无偿提供工作面500米以外的施工干道；工作面500米以内的施工道路由...
