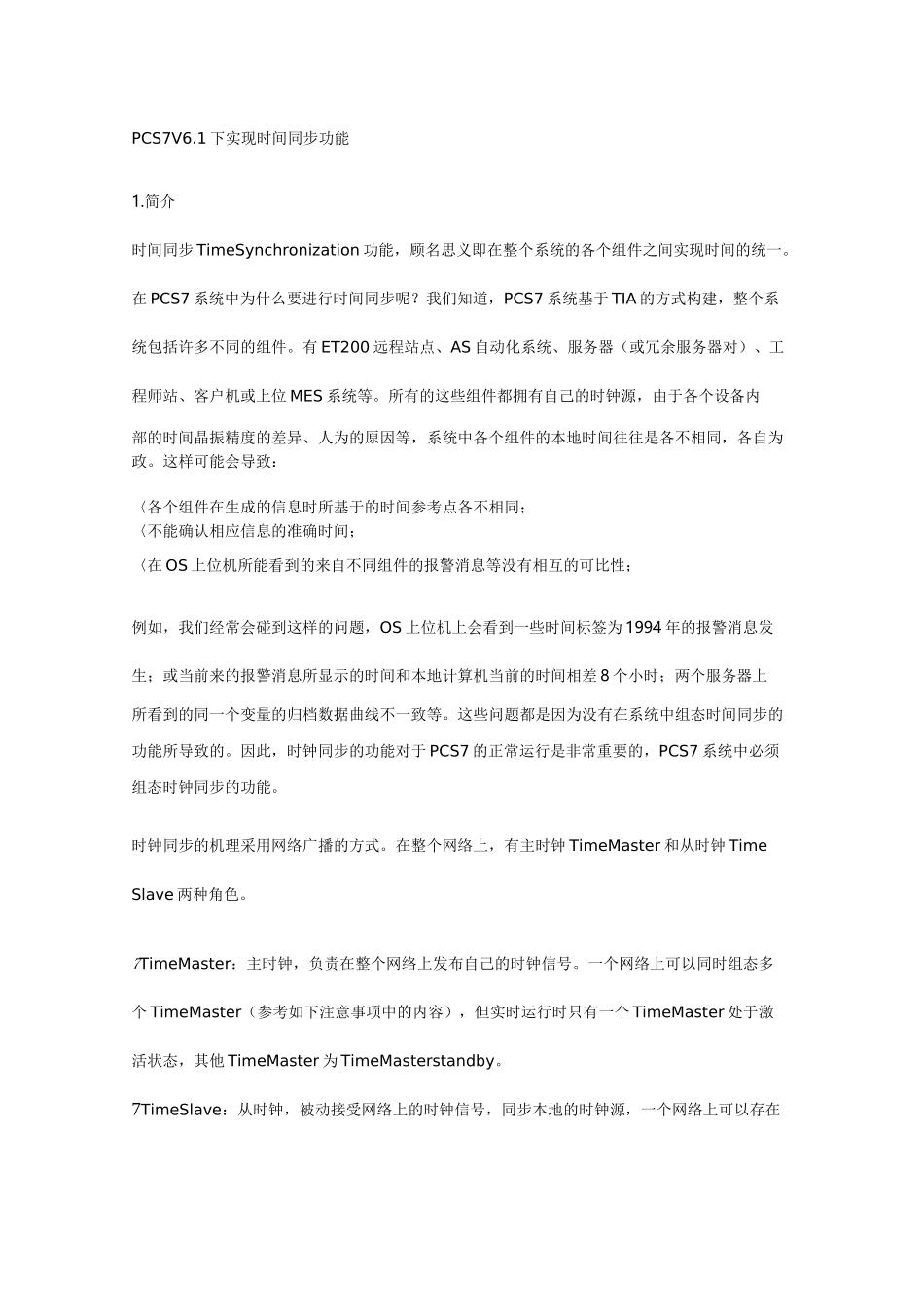

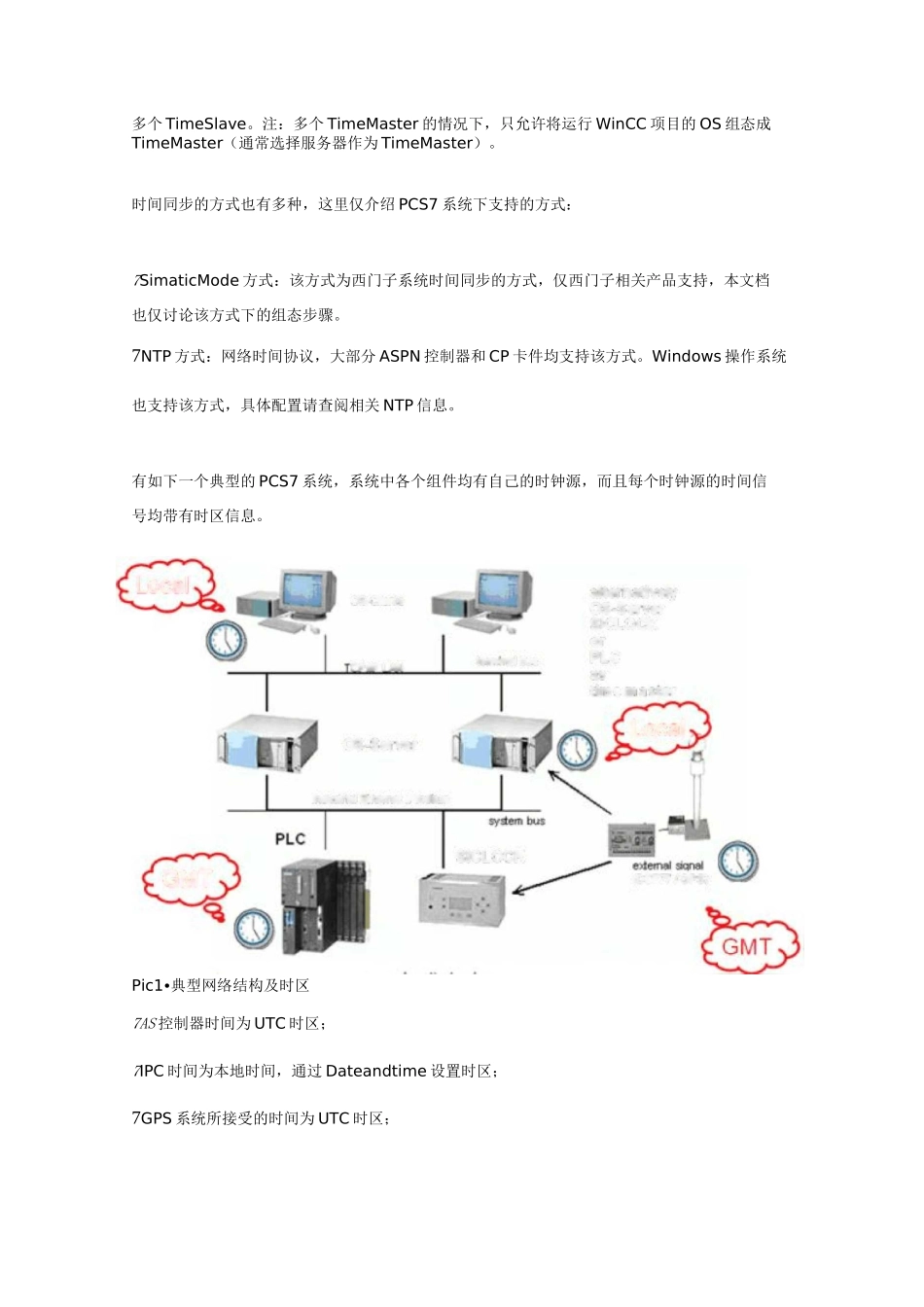

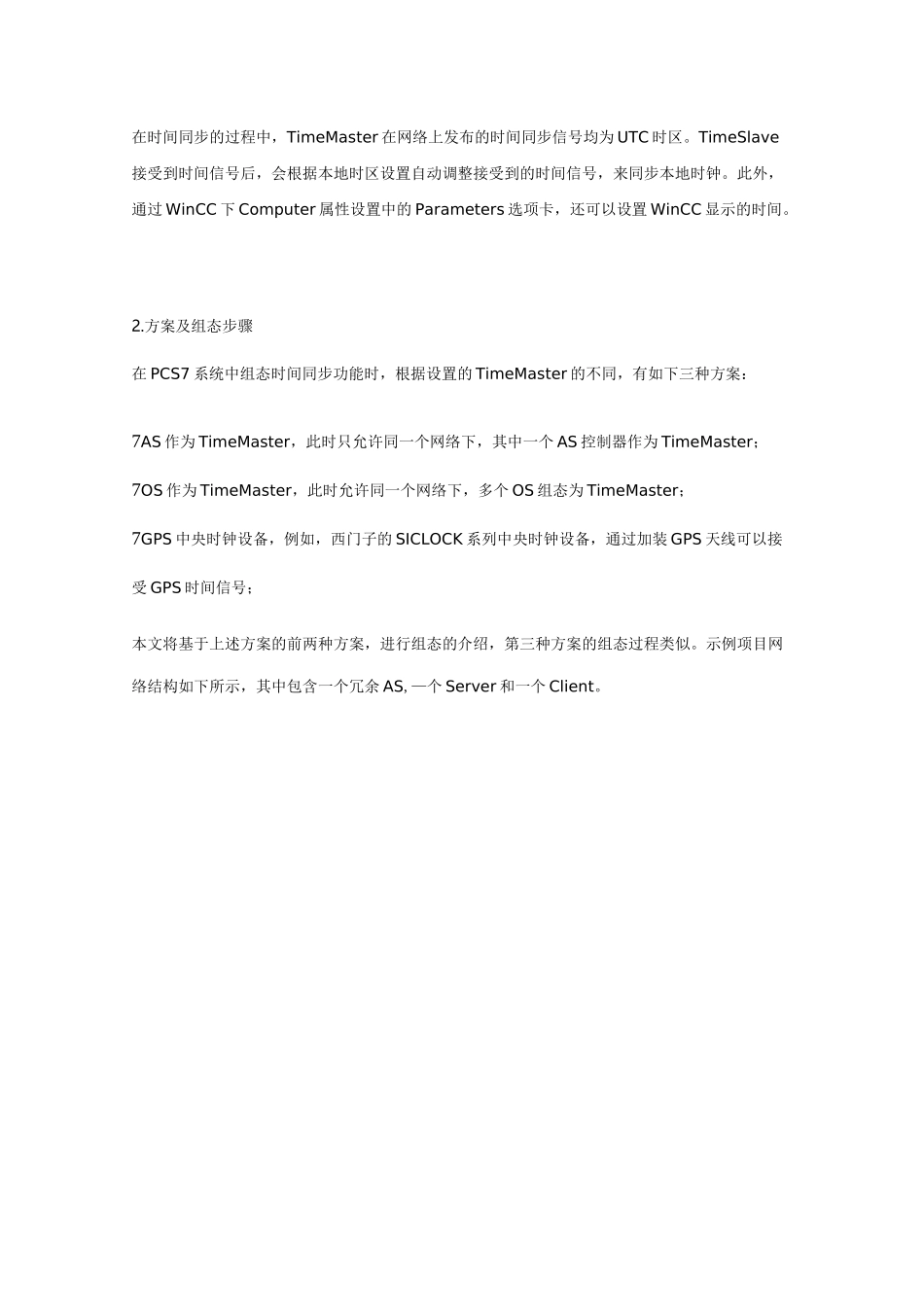

PCS7V6.1下实现时间同步功能1.简介时间同步TimeSynchronization功能，顾名思义即在整个系统的各个组件之间实现时间的统一。在PCS7系统中为什么要进行时间同步呢？我们知道，PCS7系统基于TIA的方式构建，整个系统包括许多不同的组件。有ET200远程站点、AS自动化系统、服务器（或冗余服务器对）、工程师站、客户机或上位MES系统等。所有的这些组件都拥有自己的时钟源，由于各个设备内部的时间晶振精度的差异、人为的原因等，系统中各个组件的本地时间往往是各不相同，各自为政。这样可能会导致：〈各个组件在生成的信息时所基于的时间参考点各不相同；〈不能确认相应信息的准确时间；〈在OS上位机所能看到的来自不同组件的报警消息等没有相互的可比性；例如，我们经常会碰到这样的问题，OS上位机上会看到一些时间标签为1994年的报警消息发生；或当前来的报警消息所显示的时间和本地计算机当前的时间相差8个小时；两个服务器上所看到的同一个变量的归档数据曲线不一致等。这些问题都是因为没有在系统中组态时间同步的功能所导致的。因此，时钟同步的功能对于PCS7的正常运行是非常重要的，PCS7系统中必须组态时钟同步的功能。时钟同步的机理采用网络广播的方式。在整个网络上，有主时钟TimeMaster和从时钟TimeSlave两种角色。7TimeMaster：主时钟，负责在整个网络上发布自己的时钟信号。一个网络上可以同时组态多个TimeMaster（参考如下注意事项中的内容），但实时运行时只有一个TimeMaster处于激活状态，其他TimeMaster为TimeMasterstandby。7TimeSlave：从时钟，被动接受网络上的时钟信号，同步本地的时钟源，一个网络上可以存在LocLocaGMOS-ClieflstemimalixrWPst艮OS-ServerIreiudrielElhemdPnjltjusSICLOC(tX：F?7/GPS)alt«rnMivelyOS-ServerSICLOCKarPLC事窑timemJ$ter多个TimeSlave。注：多个TimeMaster的情况下，只允许将运行WinCC项目的OS组态成TimeMaster（通常选择服务器作为TimeMaster）。时间同步的方式也有多种，这里仅介绍PCS7系统下支持的方式：7SimaticMode方式：该方式为西门子系统时间同步的方式，仅西门子相关产品支持，本文档也仅讨论该方式下的组态步骤。7NTP方式：网络时间协议，大部分ASPN控制器和CP卡件均支持该方式。Windows操作系统也支持该方式，具体配置请查阅相关NTP信息。有如下一个典型的PCS7系统，系统中各个组件均有自己的时钟源，而且每个时钟源的时间信号均带有时区信息。Pic1•典型网络结构及时区7AS控制器时间为UTC时区；7IPC时间为本地时间，通过Dateandtime设置时区；7GPS系统所接受的时间为UTC时区；在时间同步的过程中，TimeMaster在网络上发布的时间同步信号均为UTC时区。TimeSlave接受到时间信号后，会根据本地时区设置自动调整接受到的时间信号，来同步本地时钟。此外，通过WinCC下Computer属性设置中的Parameters选项卡，还可以设置WinCC显示的时间。2.方案及组态步骤在PCS7系统中组态时间同步功能时，根据设置的TimeMaster的不同，有如下三种方案：7AS作为TimeMaster，此时只允许同一个网络下，其中一个AS控制器作为TimeMaster；7OS作为TimeMaster，此时允许同一个网络下，多个OS组态为TimeMaster；7GPS中央时钟设备，例如，西门子的SICLOCK系列中央时钟设备，通过加装GPS天线可以接受GPS时间信号；本文将基于上述方案的前两种方案，进行组态的介绍，第三种方案的组态过程类似。示例项目网络结构如下所示，其中包含一个冗余AS,—个Server和一个Client。:MPimp■ii■CPy；n?血问:!rt51;■:■屮1■Pic2.示例程序网络结构2.1AS作为TimeMaster的组态过程2.1.1创建一个新项目运行SIMATICMANAGER并创建一个新的项目，按照上述结构加入相应的AS站、Server和Client,并进行相应的硬件组态；2.1.2设置AS站的时钟同步功能7双击打开CPU属性对话框，切换到Diagnostics/Clock选项卡，按下表设置Clock组中相关属性。SynchronizationModeTimeIntervalInthePLCAsMaster10seconds回FefiriinaJE.iJ5ndusirlalEtheCPI1E和>|DETClieIEMtUJP!NoNoOnMPV双击CP443-1以太网卡，切换到Time-of-DaySynchronization选项卡，激活时钟同步功能ActivateSimaticTime-of...
