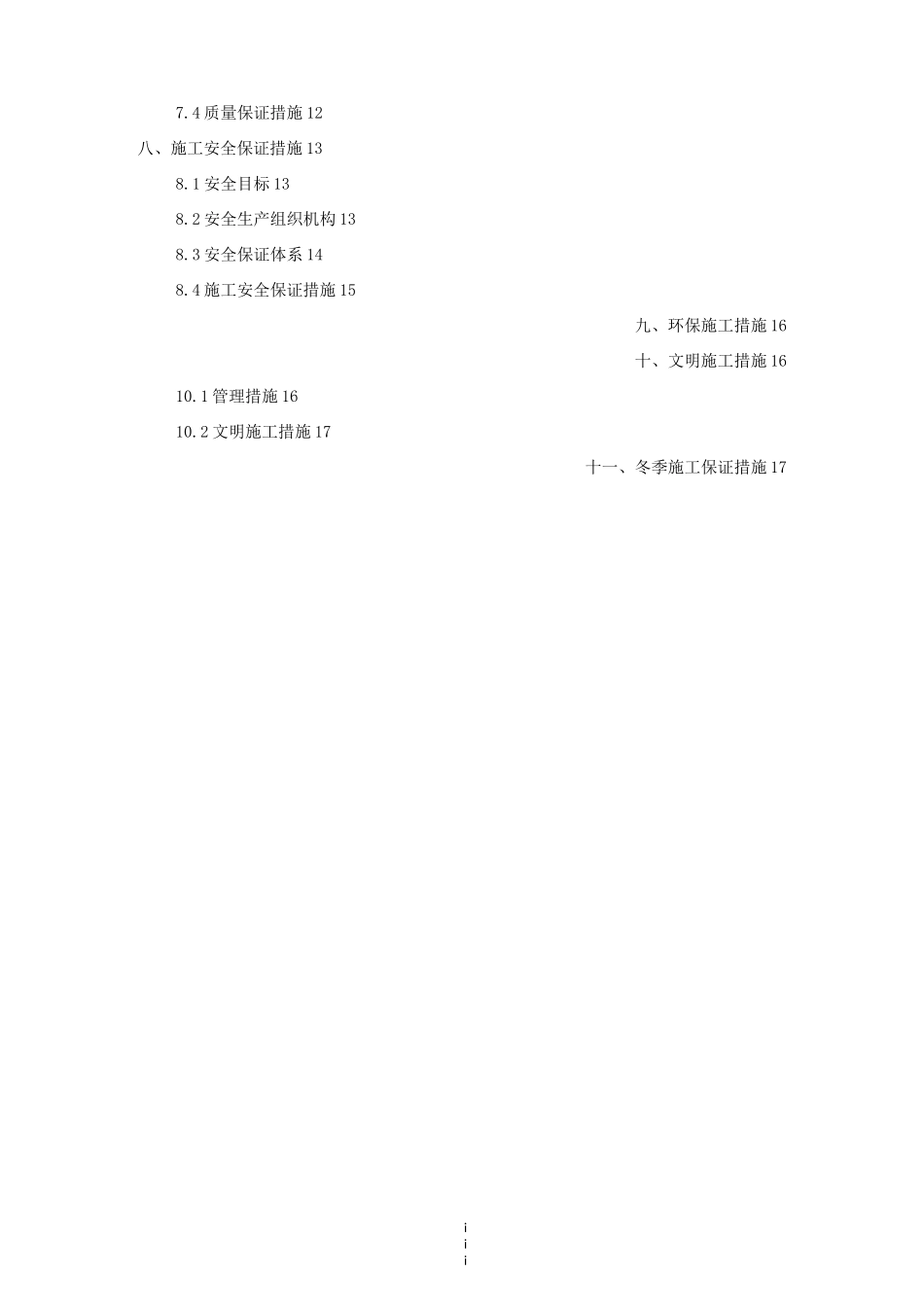

i铜仁市沿河经印江(木黄)至松桃高速公路(K10+905〜K21+300)第二合同段衡重式挡土墙施工技术方案编制：内部审核：内部审批：中交一公局第四工程有限公司贵州沿印松高速公路第二合同段项目经理部2017年11月一、编制依据11.1编制依据1ii1.2编制原则1二、工程概况12.1专项工程概况12.2气象22.3水文、地质2三、施工组织及管理体系23.1施工组织23.2管理体系3四、施工准备34.1技术准备34.2现场准备44.3材料要求44.4机械仪器设备计划54.5劳动力计划5五、施工工期安排5六、施工技术方案66.1施工顺序及工艺流程66.2施工方法及技术措施66.2.1基坑开挖66.2.2模板工程76.2.3混凝土生产、运输76.2.4混凝土浇筑86.2.5混凝土养生96.2.6沉降缝与泄水孔的留置和处理96.2.7墙背回填96.3施工注意事项9七、质量保证措施107.1质量方针、目标107.2组织保证107.3质量保证体系11iii7.4质量保证措施12八、施工安全保证措施138.1安全目标138.2安全生产组织机构138.3安全保证体系148.4施工安全保证措施15九、环保施工措施16十、文明施工措施1610.1管理措施1610.2文明施工措施17十一、冬季施工保证措施17中交一公局贵州沿印松第二项目部衡重式挡土墙施工技术方案1中交一公局贵州沿印松第二项目部衡重式挡土墙施工技术方案2表1：全线衡重式挡土墙工程数量表序号起讫桩号工程名称位置长度（m）材料1K11+085~K11+185衡重式路肩墙右侧100C20片石砼2K11+190~K11+210衡重式路肩墙右侧20C20片石砼3K17+439~K17+735衡重式路肩墙右侧295.89C20片石砼K17+760~K17+775衡重式路肩墙右侧14.83C20片石砼K17+085~K17+185衡重式路堤墙右侧100C20片石砼K18+385~K18+415衡重式路堤墙右侧30.45C20片石砼K18+490~K18+595衡重式路堤墙右侧106.33C20片石砼K18+690~K18+870衡重式路肩墙右侧180C20片石砼Z2K14+805~Z2K14+880衡重式路肩墙左侧69.16C20片石砼2.2气象沿河县属中亚热带湿润季风气候区。气候温和湿润，多阴雨，年平均均气温15°C〜17°C,相对湿度77-81%。平均日照1220-1400小时，年均降水1100-1400mm。年内降水分部极为不均，降水日数以5-6月最多，次为9-10月，占全年降水量75％。2.3水文、地质项目区域位于贵州中北部黔北山地高原之南,海拔多在342-1236米之间,为低中山丘陵区,属浅切中、低山侵蚀、溶蚀构造地形地貌。地貌类型主要为丘陵洼地、峰丛洼地。地下水主要有松散堆积层孔隙水、基岩裂隙水及岩溶水。项目区的松散堆积层孔隙水赋存于第四系松散堆积层中,主要接受大气降水补给,向坡下沟谷排泄。场区松散堆积层分布不均匀,孔隙水赋水性、透水性较好,水量一般。基岩裂隙水主要赋存于基岩浅部风化裂隙中,主要接受大气降水及松散层孔隙水下渗补给,向地势低洼处渗流排泄,受裂隙发育程度及充填物制约,水量一般较贫乏,受季节影响较小。三、施工组织及管理体系3.1施工组织1）工地试验室已完成建设,并已通过验收。配合比已完成验证,原材料已检测合格。2）弃渣场已完成征地工作，已投入使用。中交一公局贵州沿印松第二项目部衡重式挡土墙施工技术方案33）已完成恢复定线测量工作。4）拌和站建设完成，通往各挡墙施工位置的施工便道全部贯通。5）完成各场地平整建设，能保证施工机械在场地内正常运行。6）水:现场打井或附近水源抽取图1:全线平面布置图3.2管理体系主要管理人员包括：项目经理、总工程师、安全总监、安全员、质检员、测量人员、试验员、技术人员，管理人员体系见下图。图2：管理人员组织机构四、施工准备4.1技术准备1）熟悉图纸，现场核对设计文件。设计文件是工程施工最重要的依据，组织技术人员熟悉和了解设计文件，明确设计者的设计意图，掌握图纸、资料的主要内容及有关的原始资料。2）如发现设计图纸有错误或不合理的地方，应及时提出修改意见，待有关方面核准后进行修改设计、补充图纸等工作。其主要内容有：设计图纸、技术资料中交一公局贵州沿印松第二项目部衡重式挡土墙施工技术方案4是否齐全，有无错误和相互矛盾；掌握整个工程的设计内容和技术条件，弄清设计规模、结构特点和形式；重要构造物的位置、结构形式、尺寸大小、孔径等是否恰当，能否采用更先进的技术或使用新材料；明确建设期限，包括分期、分...
