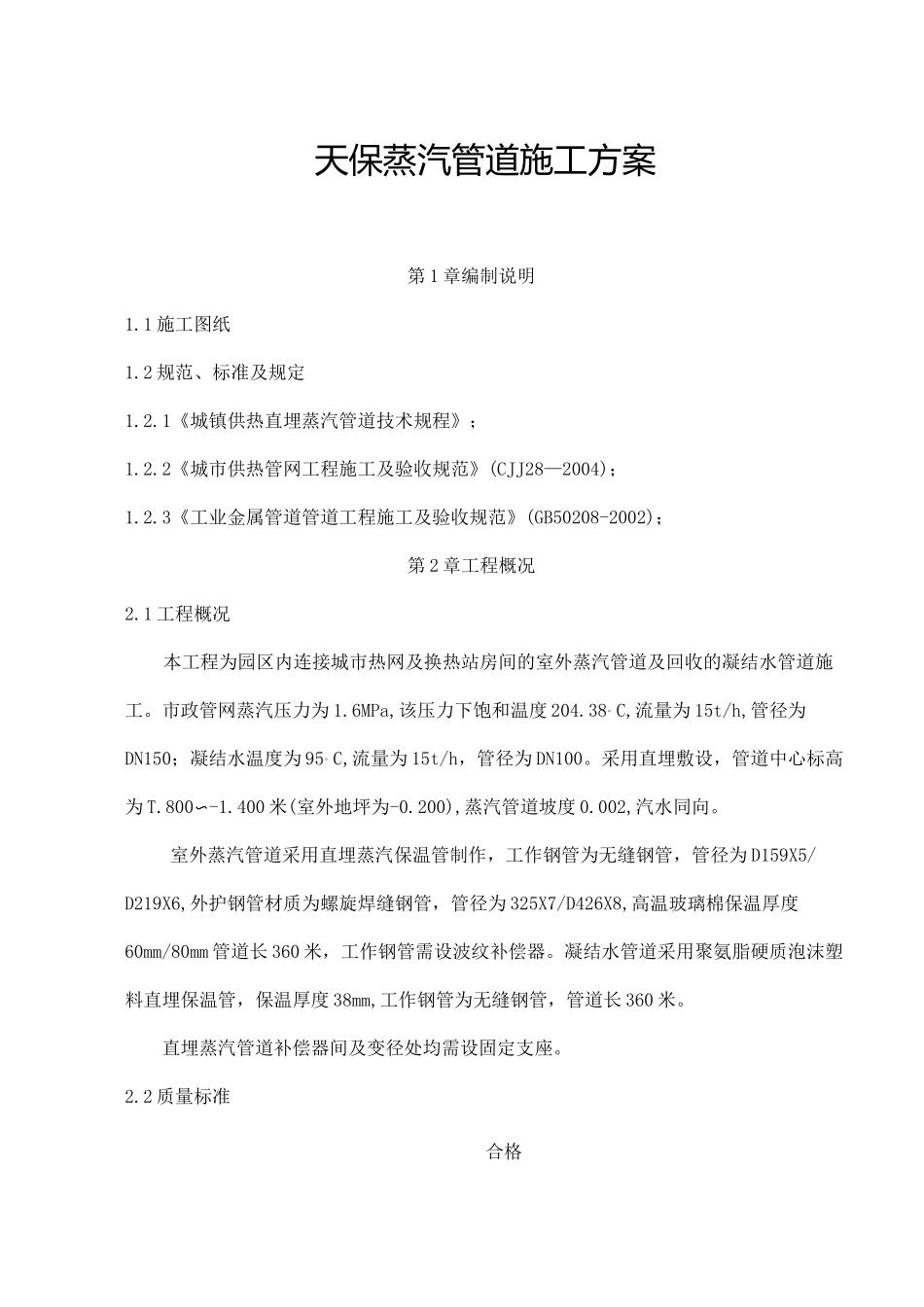

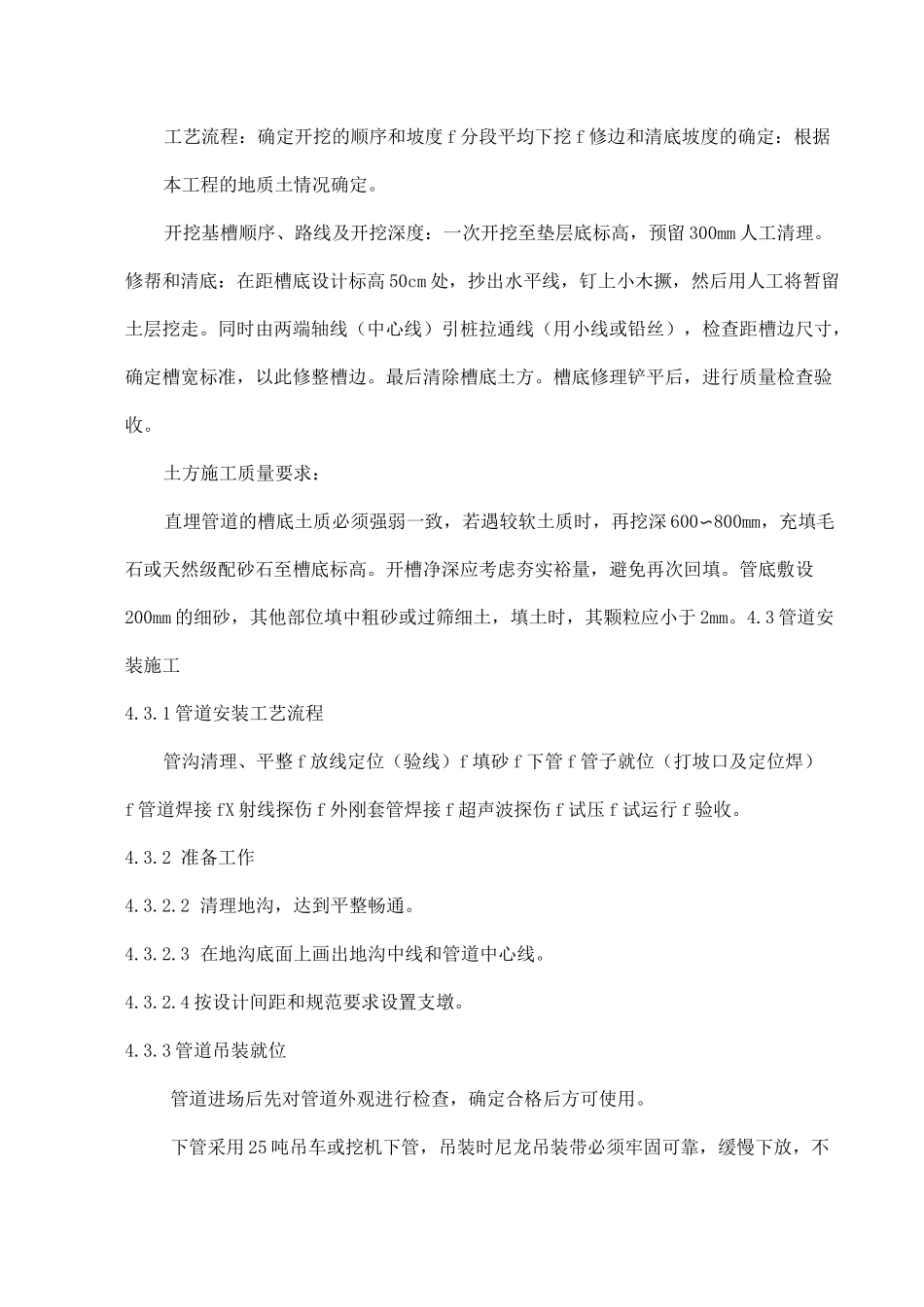

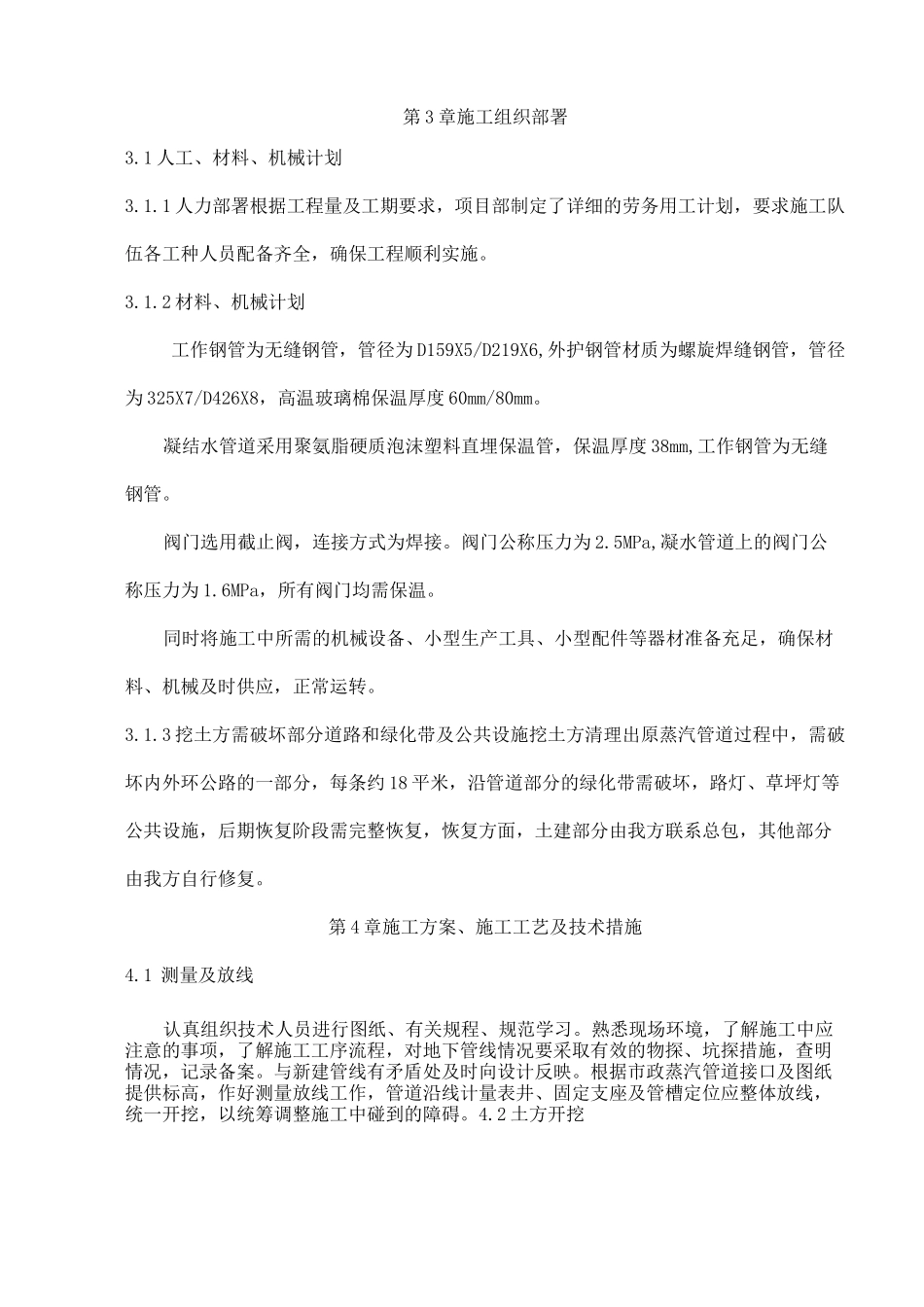

天保蒸汽管道施工方案第1章编制说明1.1施工图纸1.2规范、标准及规定1.2.1《城镇供热直埋蒸汽管道技术规程》；1.2.2《城市供热管网工程施工及验收规范》(CJJ28—2004)；1.2.3《工业金属管道管道工程施工及验收规范》(GB50208-2002)；第2章工程概况2.1工程概况本工程为园区内连接城市热网及换热站房间的室外蒸汽管道及回收的凝结水管道施工。市政管网蒸汽压力为1.6MPa,该压力下饱和温度204.38°C,流量为15t/h,管径为DN150；凝结水温度为95°C,流量为15t/h，管径为DN100。采用直埋敷设，管道中心标高为T.800〜-1.400米(室外地坪为-0.200),蒸汽管道坡度0.002,汽水同向。室外蒸汽管道采用直埋蒸汽保温管制作，工作钢管为无缝钢管，管径为D159X5/D219X6,外护钢管材质为螺旋焊缝钢管，管径为325X7/D426X8,高温玻璃棉保温厚度60mm/80mm管道长360米，工作钢管需设波纹补偿器。凝结水管道采用聚氨脂硬质泡沫塑料直埋保温管，保温厚度38mm,工作钢管为无缝钢管，管道长360米。直埋蒸汽管道补偿器间及变径处均需设固定支座。2.2质量标准合格第3章施工组织部署3.1人工、材料、机械计划3.1.1人力部署根据工程量及工期要求，项目部制定了详细的劳务用工计划，要求施工队伍各工种人员配备齐全，确保工程顺利实施。3.1.2材料、机械计划工作钢管为无缝钢管，管径为D159X5/D219X6,外护钢管材质为螺旋焊缝钢管，管径为325X7/D426X8，高温玻璃棉保温厚度60mm/80mm。凝结水管道采用聚氨脂硬质泡沫塑料直埋保温管，保温厚度38mm,工作钢管为无缝钢管。阀门选用截止阀，连接方式为焊接。阀门公称压力为2.5MPa,凝水管道上的阀门公称压力为1.6MPa，所有阀门均需保温。同时将施工中所需的机械设备、小型生产工具、小型配件等器材准备充足，确保材料、机械及时供应，正常运转。3.1.3挖土方需破坏部分道路和绿化带及公共设施挖土方清理出原蒸汽管道过程中，需破坏内外环公路的一部分，每条约18平米，沿管道部分的绿化带需破坏，路灯、草坪灯等公共设施，后期恢复阶段需完整恢复，恢复方面，土建部分由我方联系总包，其他部分由我方自行修复。第4章施工方案、施工工艺及技术措施4.1测量及放线认真组织技术人员进行图纸、有关规程、规范学习。熟悉现场环境，了解施工中应注意的事项，了解施工工序流程，对地下管线情况要采取有效的物探、坑探措施，查明情况，记录备案。与新建管线有矛盾处及时向设计反映。根据市政蒸汽管道接口及图纸提供标高，作好测量放线工作，管道沿线计量表井、固定支座及管槽定位应整体放线，统一开挖，以统筹调整施工中碰到的障碍。4.2土方开挖工艺流程：确定开挖的顺序和坡度f分段平均下挖f修边和清底坡度的确定：根据本工程的地质土情况确定。开挖基槽顺序、路线及开挖深度：一次开挖至垫层底标高，预留300mm人工清理。修帮和清底：在距槽底设计标高50cm处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边。最后清除槽底土方。槽底修理铲平后，进行质量检查验收。土方施工质量要求：直埋管道的槽底土质必须强弱一致，若遇较软土质时，再挖深600〜800mm，充填毛石或天然级配砂石至槽底标高。开槽净深应考虑夯实裕量，避免再次回填。管底敷设200mm的细砂，其他部位填中粗砂或过筛细土，填土时，其颗粒应小于2mm。4.3管道安装施工4.3.1管道安装工艺流程管沟清理、平整f放线定位（验线）f填砂f下管f管子就位（打坡口及定位焊）f管道焊接fX射线探伤f外刚套管焊接f超声波探伤f试压f试运行f验收。4.3.2准备工作4.3.2.2清理地沟，达到平整畅通。4.3.2.3在地沟底面上画出地沟中线和管道中心线。4.3.2.4按设计间距和规范要求设置支墩。4.3.3管道吊装就位管道进场后先对管道外观进行检查，确定合格后方可使用。下管采用25吨吊车或挖机下管，吊装时尼龙吊装带必须牢固可靠，缓慢下放，不得急速下降以避免与井室墙壁、固定支架等碰撞。下管过程中要保护好管口及防腐层。钢管就位前须先将内腔粘附的杂物清除，并复查管口外形及坡口质量，不合格的管口必须修整。用吊车或挖机将管子吊起，按管道中心...
